آموزش تعویض صفحه نمایش آیفون ۱۷
این آموزش صرفا برای تعویض صفحه نمایش آیفون ۱۷ میباشد. مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود، اگر نیاز به تعمیر آیفون ۱۷ خود دارید، کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید.)
- میزان سختی : متوسط
- زمان مورد نیاز : ۴۵ دقیقه ـ ۱ ساعت
- تعداد مراحل : ۵۰
از این راهنما برای تعویض صفحه‌نمایش شکسته، ترک‌خورده یا خراب در آیفون ۱۷ استفاده کنید.
برای انجام این تعمیر، در پایان به چسب مخصوص صفحه‌نمایش نیاز دارید.
توجه کنید: از آنجا که در حین این تعمیر نمی‌توانید باتری را جدا کنید، بسیار مراقب باشید که از ابزارهای فلزی برای اهرم کردن استفاده نکنید و با اتصالات در معرض دید داخل آیفون تماس نداشته باشید.
پس از اتمام تعمیر، اگر قابلیت True Tone یا تنظیم خودکار روشنایی (Auto Brightness) کار نمی‌کند، صفحه‌نمایش جدید را با استفاده از ابزار «Repair Assistant» اپل کالیبره کنید.
عکس‌های موجود در این راهنما مربوط به مدل دیگری هستند و ممکن است تفاوت‌های ظاهری جزئی داشته باشند، اما این تفاوت‌ها تأثیری بر روند انجام کار نخواهند داشت.
اجازه دهید شارژ باتری گوشی به زیر ۲۵ درصد برسد، زیرا باتری لیتیوم-یون شارژشده می‌تواند خطرات ایمنی به همراه داشته باشد.

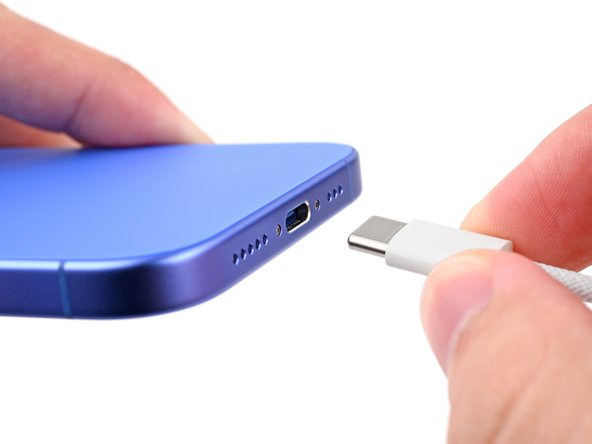

تمام کابل‌ها را از گوشی جدا کنید.

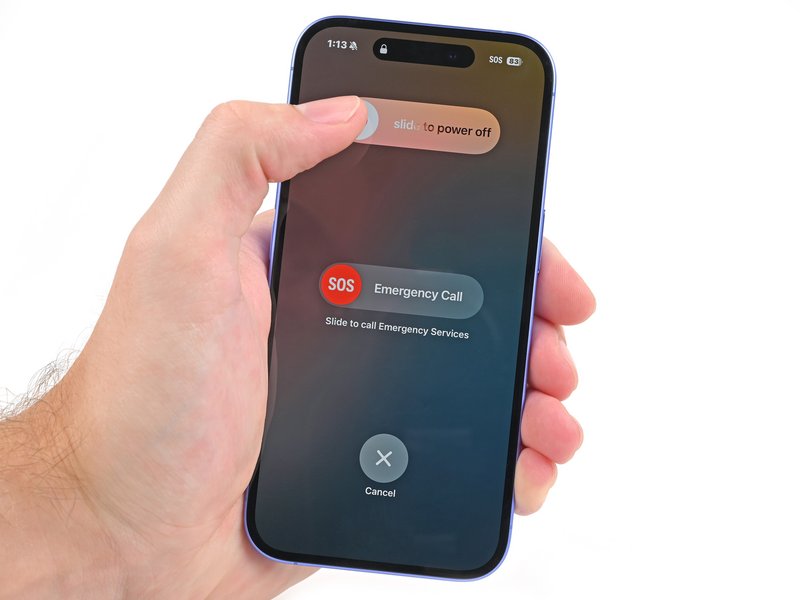

گوشی را خاموش کنید.
اگر صفحه نمایش یا شیشه پشتی شما به شدت ترک خورده است، نوارهای چسب بسته‌بندی را روی شیشه قرار دهید تا زخمی نشوید و جداسازی قطعات آسان‌تر شود.
مطمئن شوید که یک ناحیه صاف در نزدیکی لبه پایینی وجود دارد که به اندازه کافی بزرگ باشد تا یک مکنده به آن بچسبد.

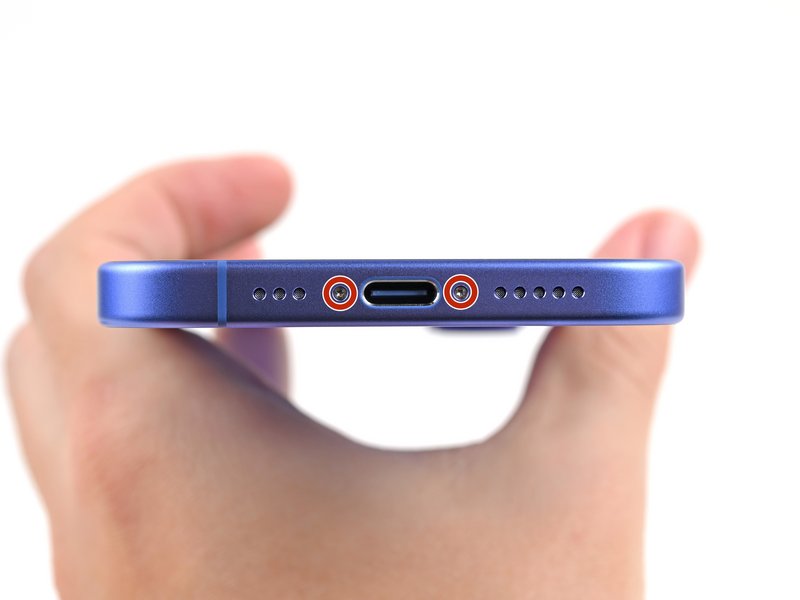

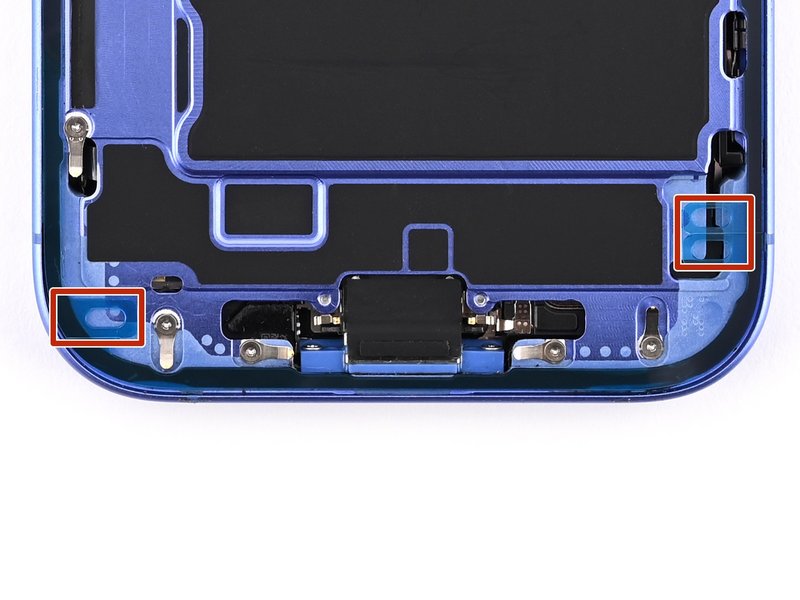

با استفاده از پیچ‌گوشتی P2، دو پیچ ۷٫۷ میلی‌متریِ دو طرف درگاه شارژ را باز کنید.
اگر ابزار بازکننده (پیک) بیش از حدِ مجاز وارد دستگاه شود، ممکن است به آن آسیب برساند. برای جلوگیری از اتفاق میتوانید پیک خود را علامت گذاری کنید.

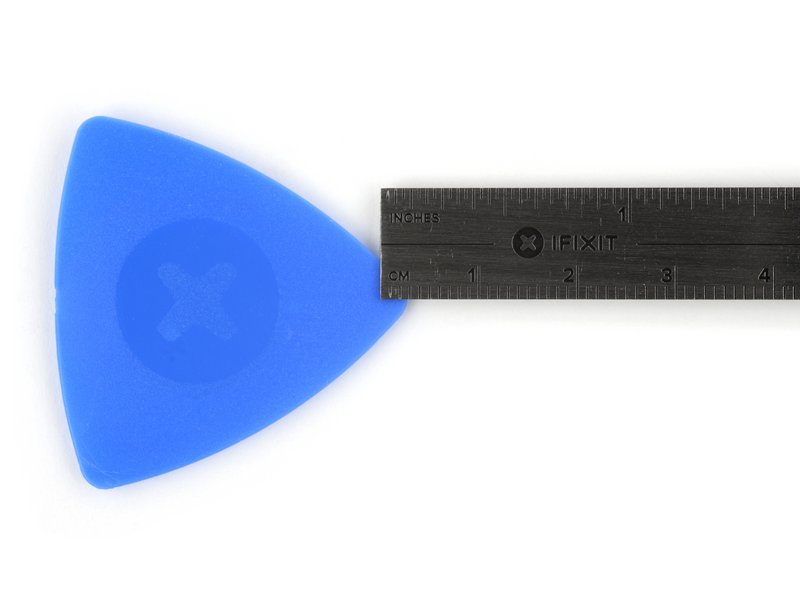

فاصله ۳ میلی‌متری از نوک ابزار را اندازه‌گیری کرده و آن نقطه را با یک ماژیک پاک‌نشدنی علامت بزنید.
همچنین میتوانید سایر گوشه‌های ابزار را با اندازه‌های متفاوت علامت‌گذاری کنید.

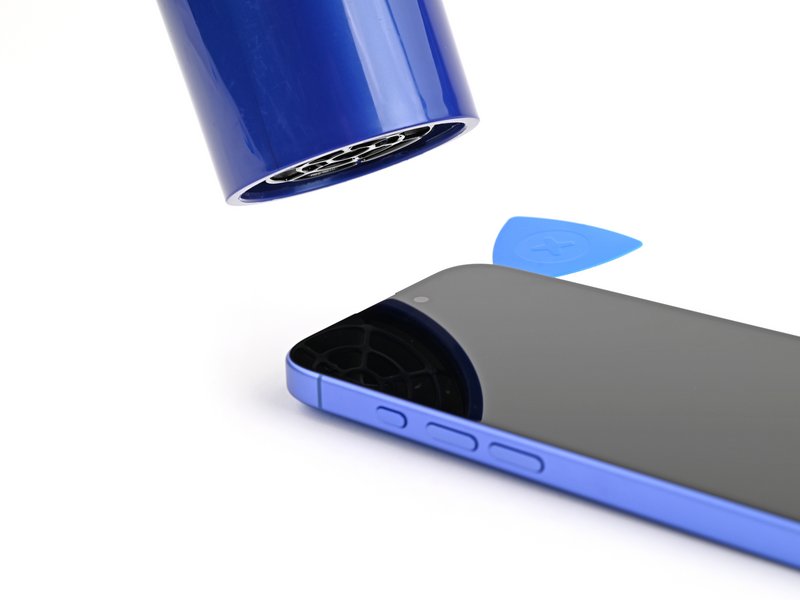

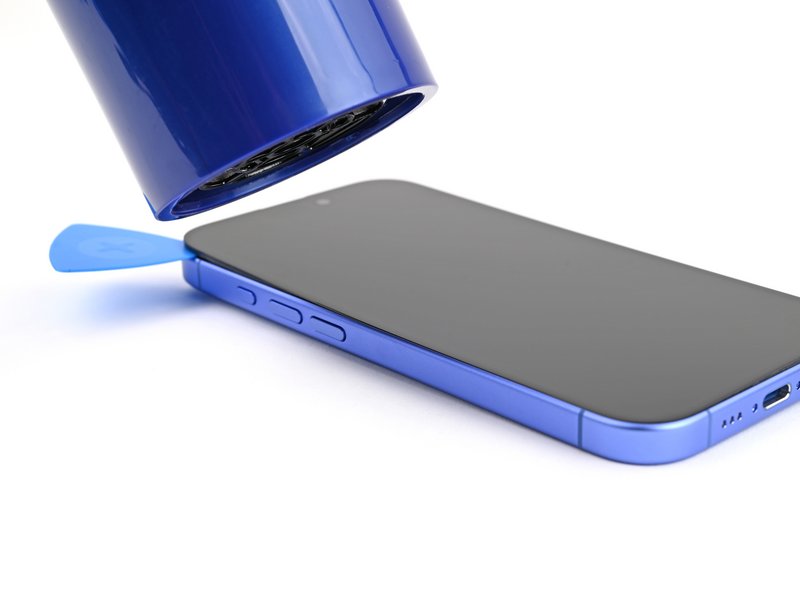

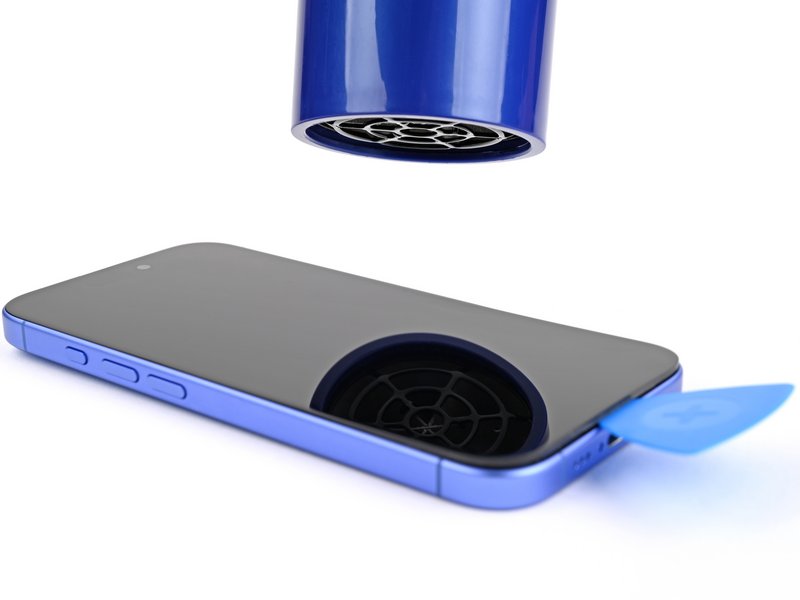

با استفاده از سشوار یا تفنگ حرارتی، لبه پایینی صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس، داغی احساس شود اما دست شما را نسوزاند.
مراحل را دنبال کنید.

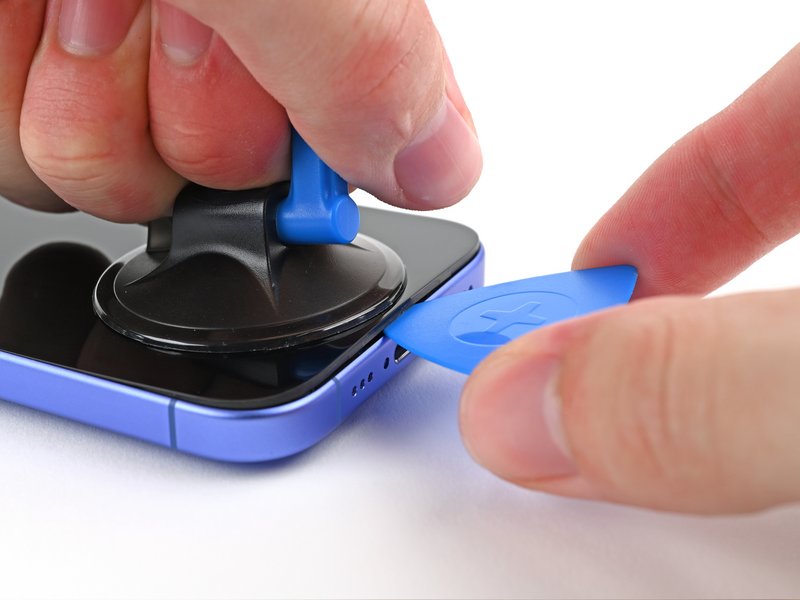

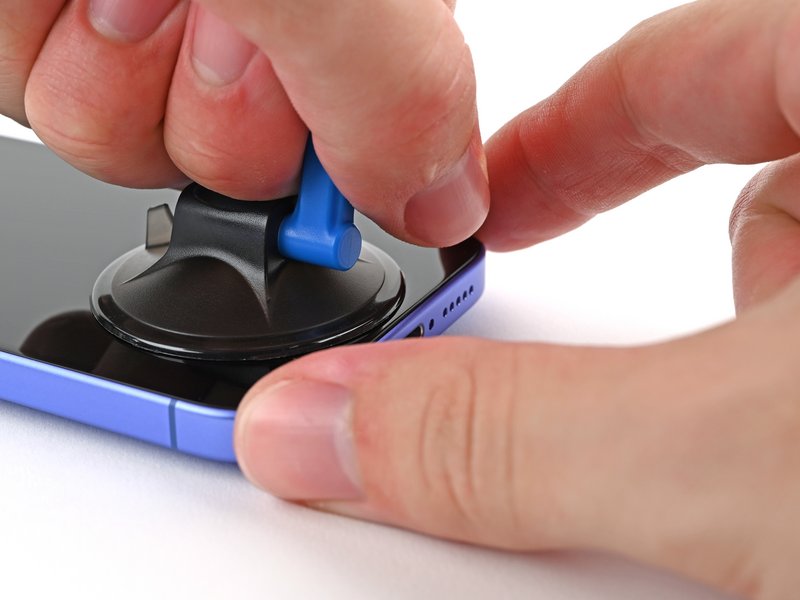

یک دسته مکنده را به لبه پایینی صفحه نمایش متصل کنید.
در حالی که با یک دست فریم را نگه داشته‌اید، دسته را با نیرویی قوی و یکنواخت به سمت بالا بکشید تا شکافی بین صفحه نمایش و فریم ایجاد شود.

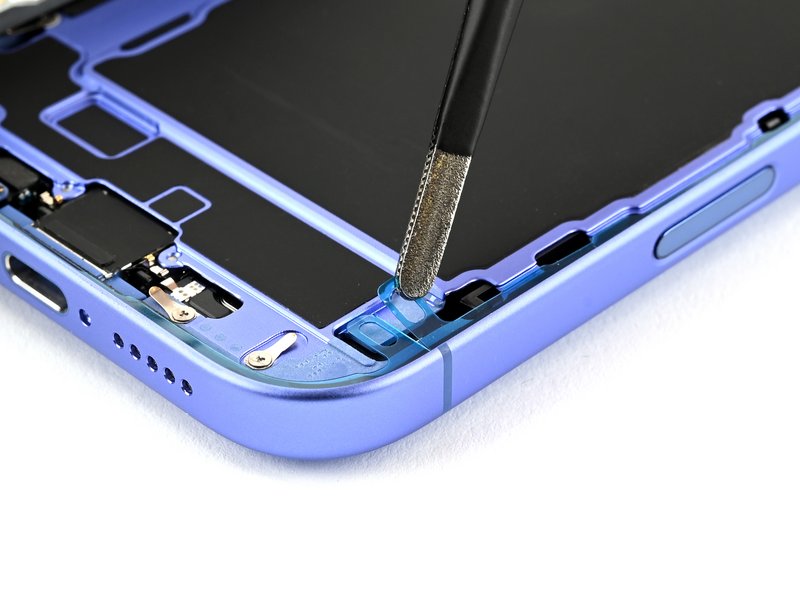

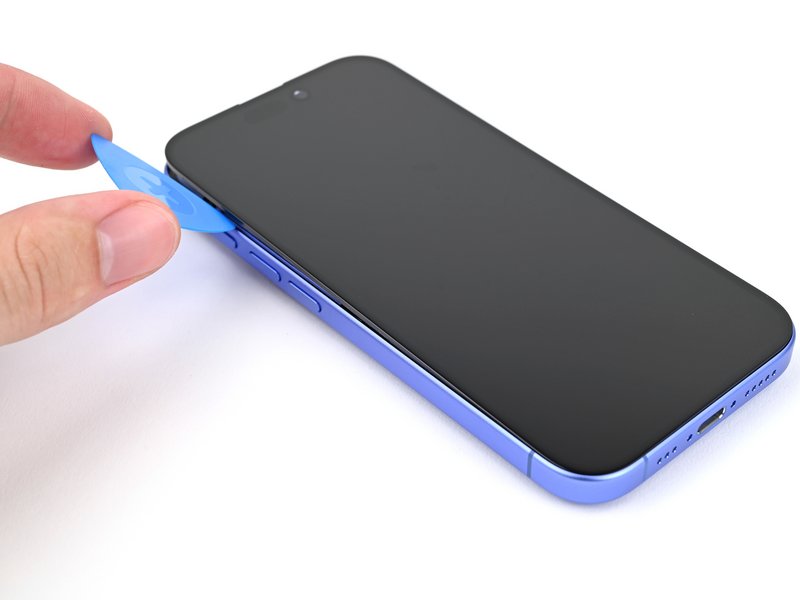

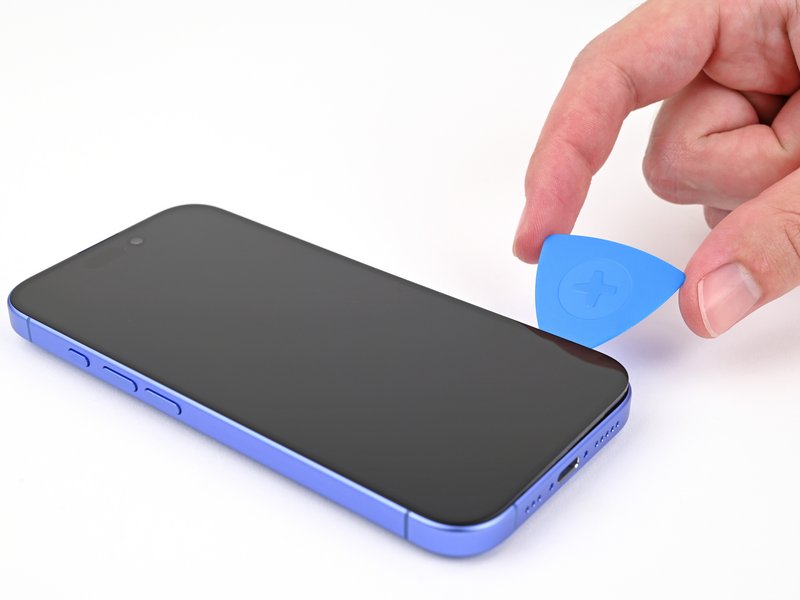

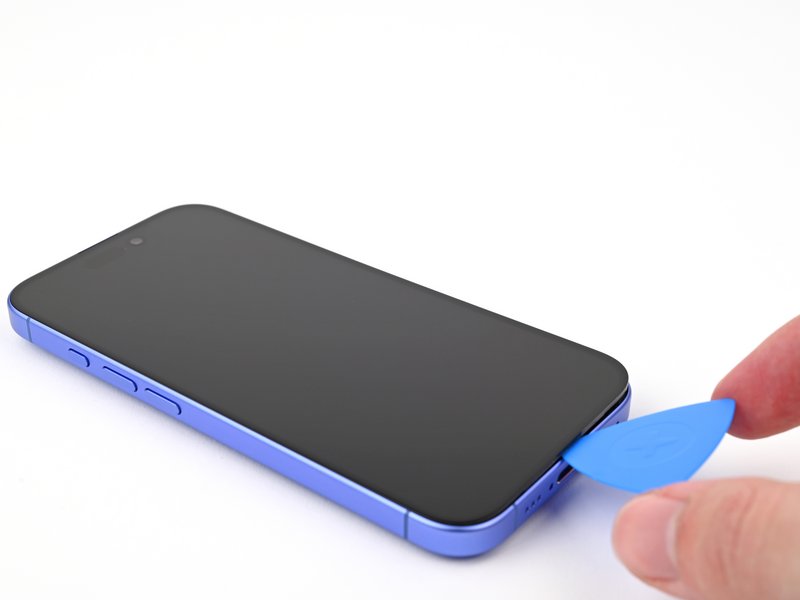

نوک ابزار بازکننده (پیک) را وارد شکاف کنید.
هنگام برش چسبِ نگهدارنده صفحه‌نمایش در مراحل بعدی، ابزار بازکننده (پیک) را بیش از ۳ میلی‌متر وارد نکنید تا به بخش‌های زیر آسیب نرسد:

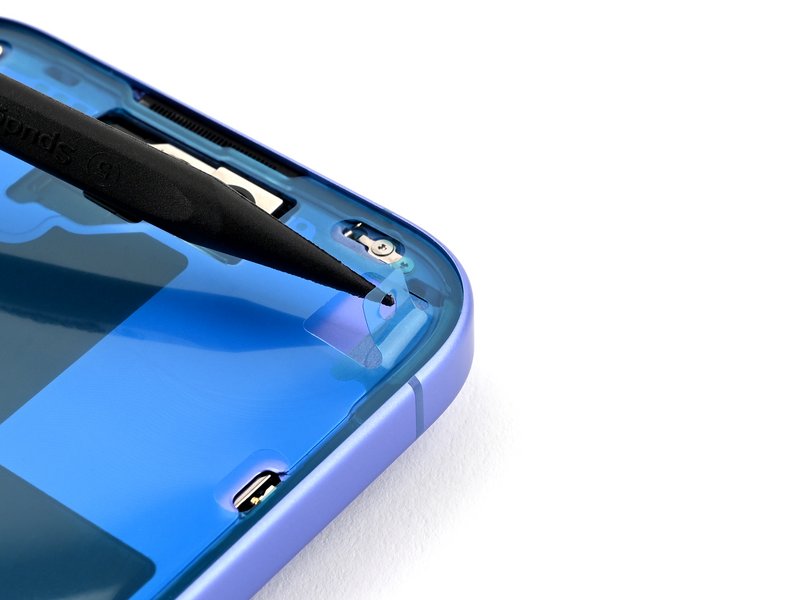

دو کابل ظریف که صفحه‌نمایش را به گوشی متصل می‌کنند؛ یکی درست بالای دکمه Action و دیگری تقریباً در حد فاصل میان دکمه کاهش صدا و پایین گوشی.

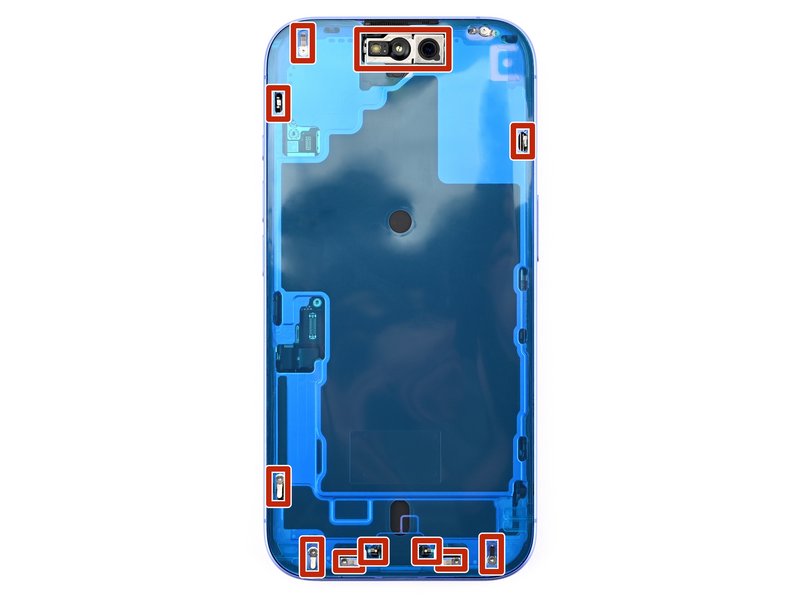

تعدادی اتصال فنری در پیرامون بدنه گوشی.
با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت راست صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس، داغ باشد.با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت راست شیشهٔ پشت را تا حدی گرم کنید که هنگام لمس کردن، داغ باشد.
برای جلوگیری از آسیب دیدن اتصالات فنری، ابزار بازکننده (پیک) را بیش از ۳ میلی‌متر وارد نکنید.

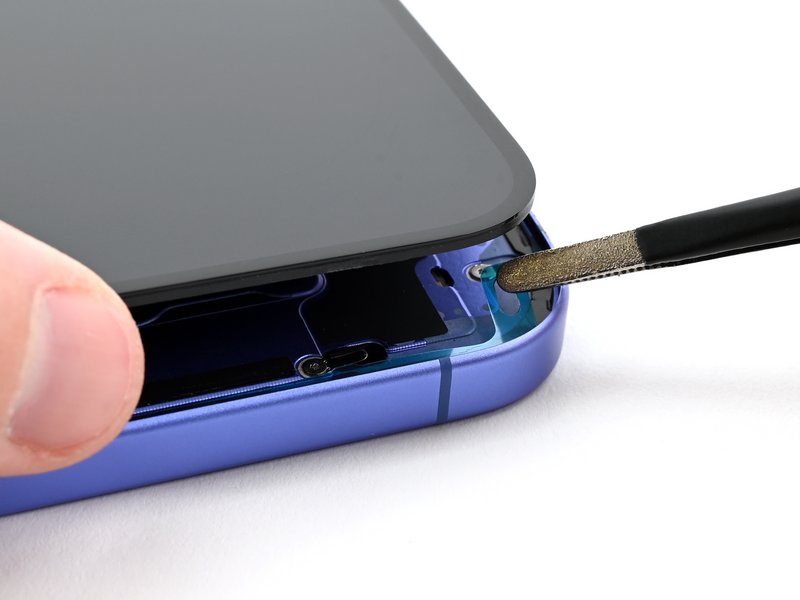

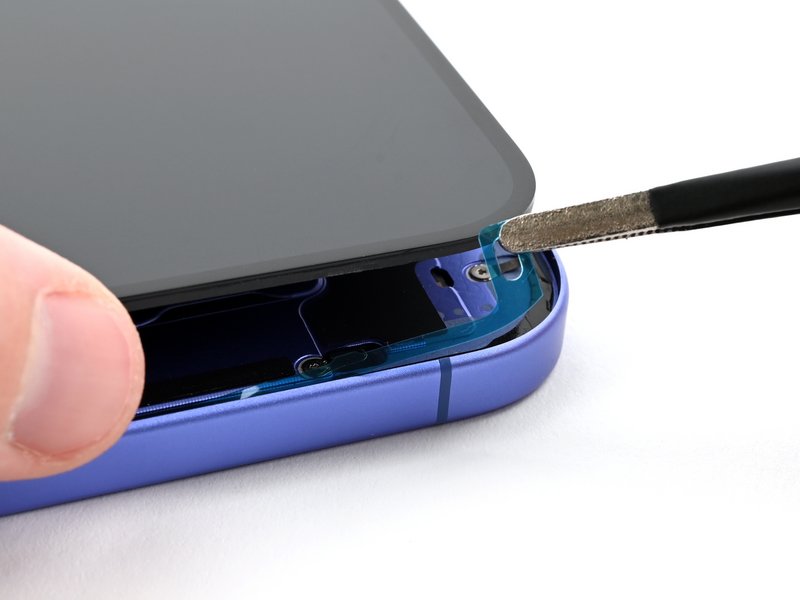

ابزار بازکننده را در امتداد گوشه پایین سمت راست و سپس لبه سمت راست صفحه حرکت دهید تا چسب جدا شده و گیره فلزی آزاد شود.
هنگام عبور از محل گیره فلزی، صدای آزاد شدن آن را خواهید شنید و آن را حس خواهید کرد.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌ی بالایی صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس کردن، داغ باشد.
برای جلوگیری از آسیب دیدن اتصالات فنری، پیک را بیش از ۳ میلی‌متر وارد نکنید.

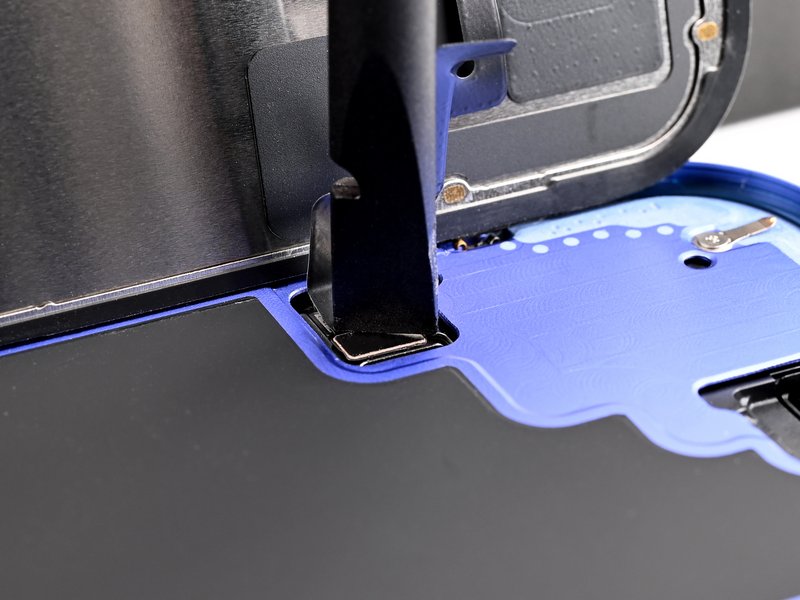

به حرکت دادن پیک در امتداد گوشه بالا سمت راست و لبه بالایی ادامه دهید تا چسب جدا شده و دو گیره فلزی آزاد شوند.
با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت چپ صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس کردن، داغ باشد.
برای جلوگیری از آسیب دیدن کابل‌های صفحه‌نمایش و اتصالات فنری، ابزار بازکننده را بیش از ۳ میلی‌متر وارد نکنید.
ابزار بازکننده را در امتداد لبه سمت چپ صفحه‌نمایش به سمت پایین بکشید تا چسب باقی‌مانده جدا شده و دو گیره فلزی آخر آزاد شوند.
در این مرحله، صفحه نمایش باید از قاب جدا شده باشد. اگر احساس کردید صفحه نمایش گیر کرده است، دوباره با ابزار بازکننده (پیک) دور تا دور لبه‌های آن را بررسی کنید تا مطمئن شوید بخشی از چسب یا گیره‌ای باقی نمانده باشد.

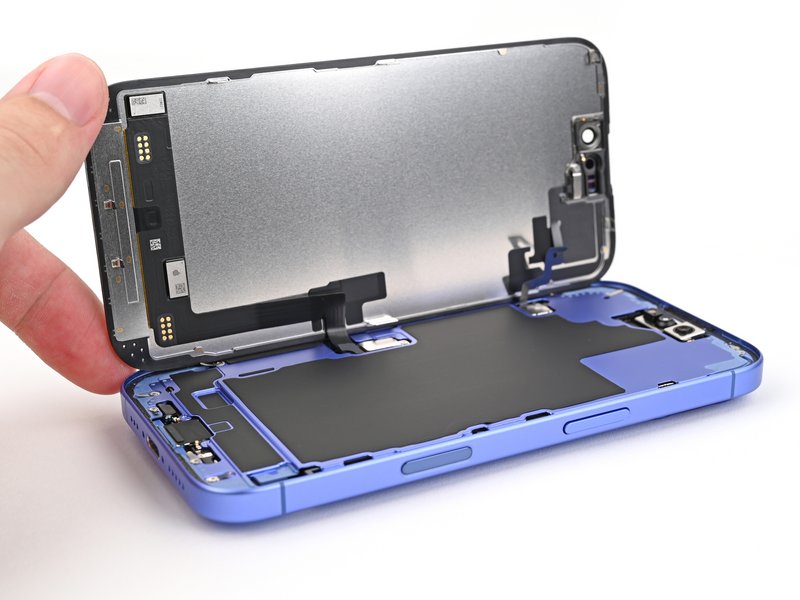

صفحه نمایش را از سمت چپ گوشی باز کنید و آن را با تکیه دادن به یک جسم تمیز و محکم، ثابت نگه دارید.

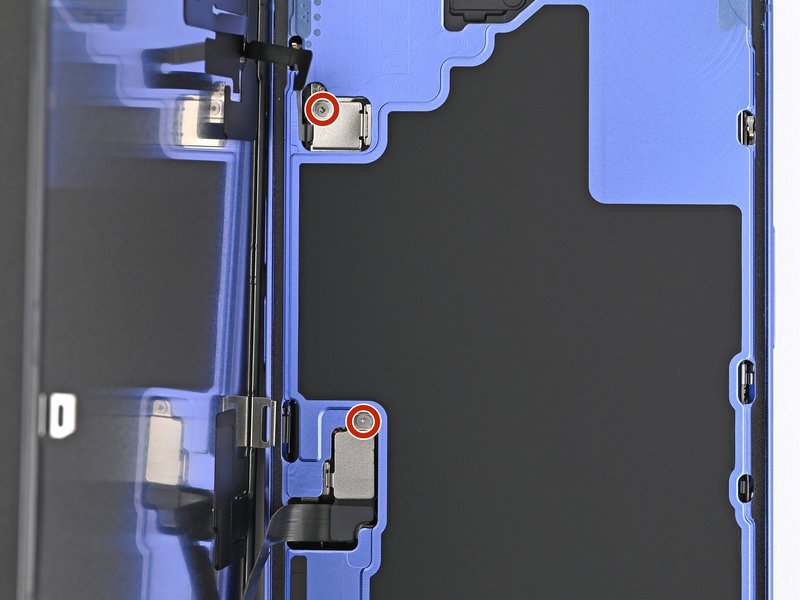

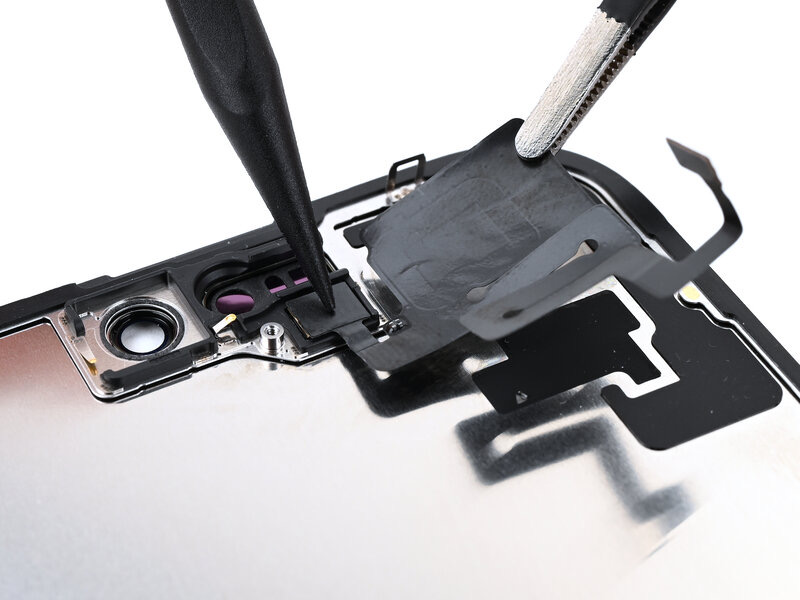

با استفاده از پیچ‌گوشتی سه‌پَر (Tri-point) مدل Y000، دو پیچ ۰٫۹ میلی‌متری را که پوشش‌های سنسور جلو و کانکتور صفحه‌نمایش را نگه داشته‌اند، باز کنید.

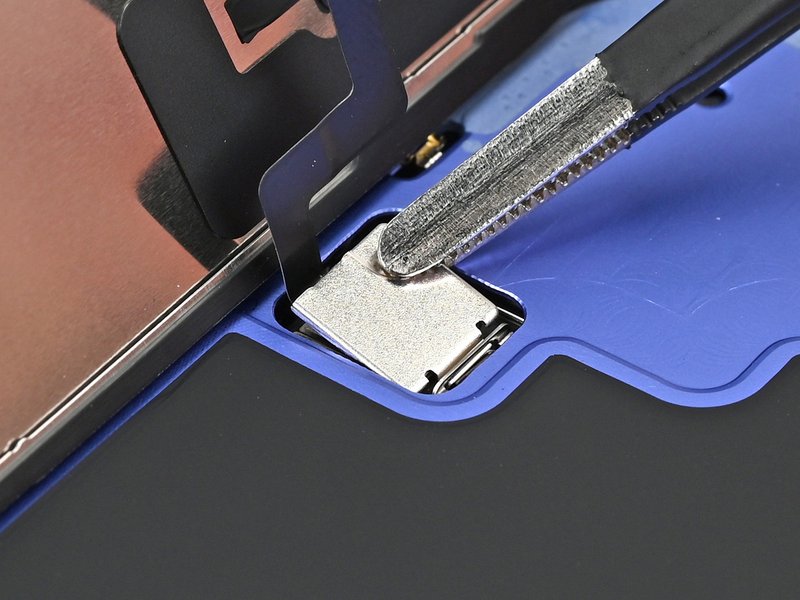

با استفاده از موچین یا انگشتان خود، درپوش سنسور جلویی را تا زاویه ۹۰ درجه بالا بیاورید و آن را از شیار مربوطه روی برد اصلی (Logic Board) جدا کنید.
درپوش را از شیار آن بیرون بکشید و بردارید.

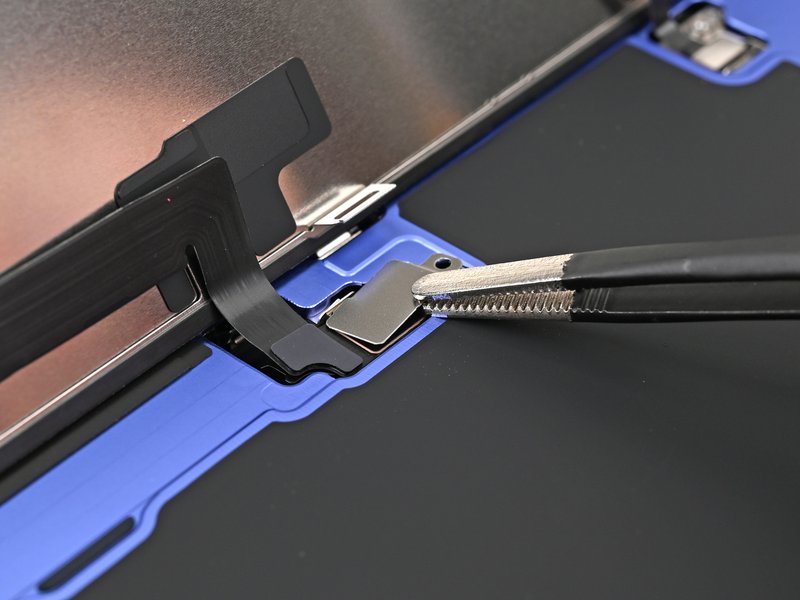

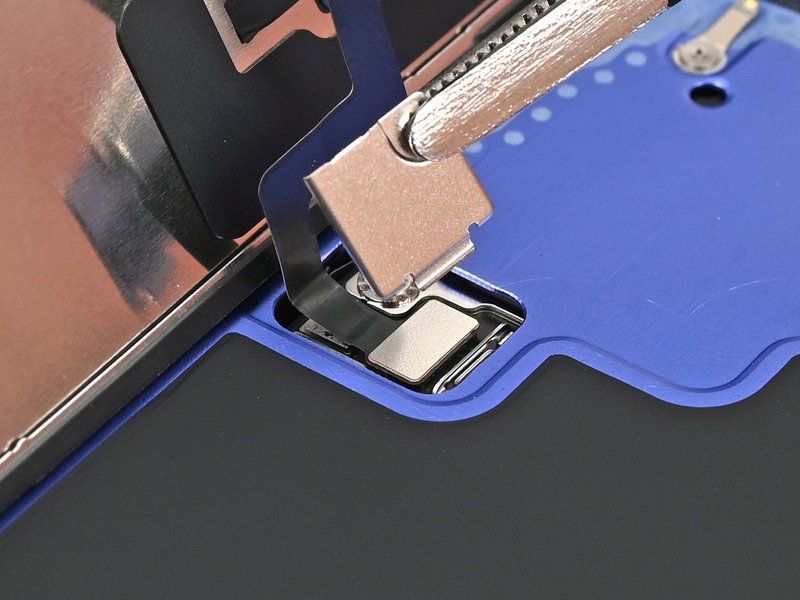

با استفاده از موچین یا انگشتان خود، درپوش کانکتور صفحه‌نمایش را با زاویه‌ای اندک بلند کنید تا از شیار خود در برد اصلی (Logic Board) آزاد شود.
درپوش را از شیار آن بلند کرده و بردارید.

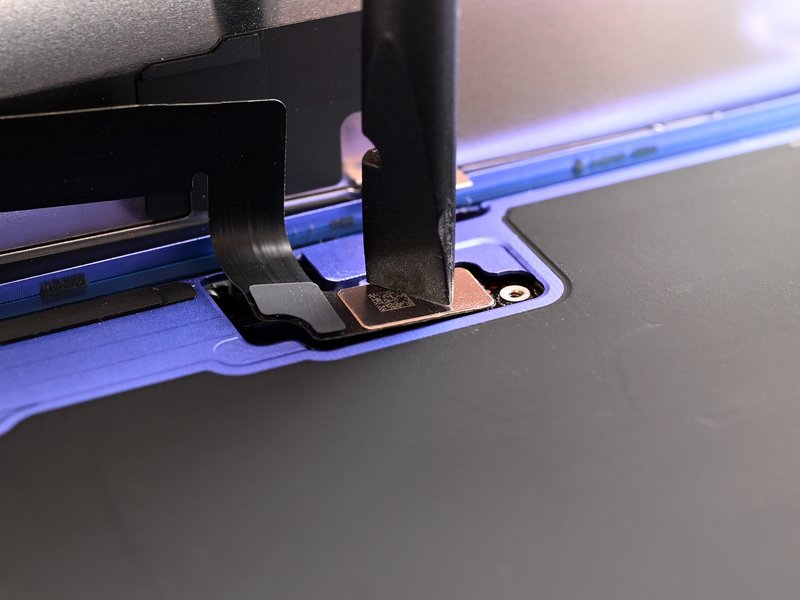

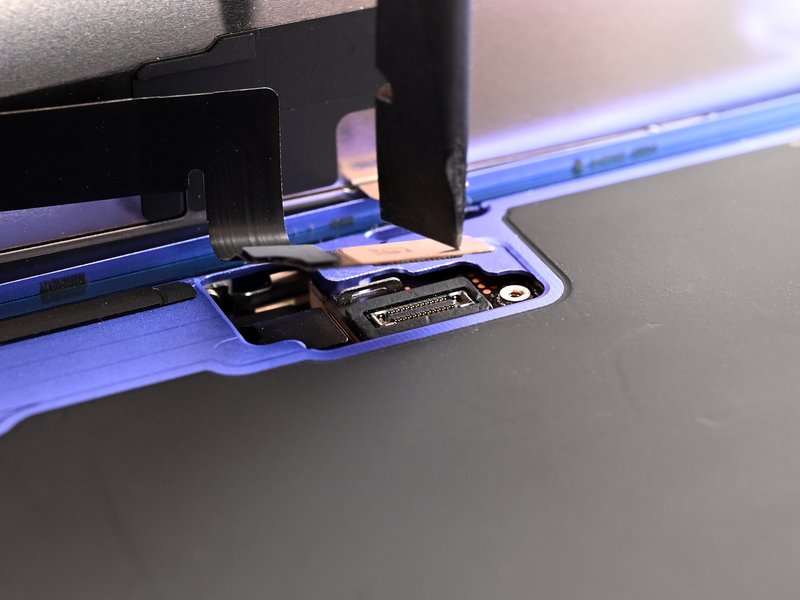

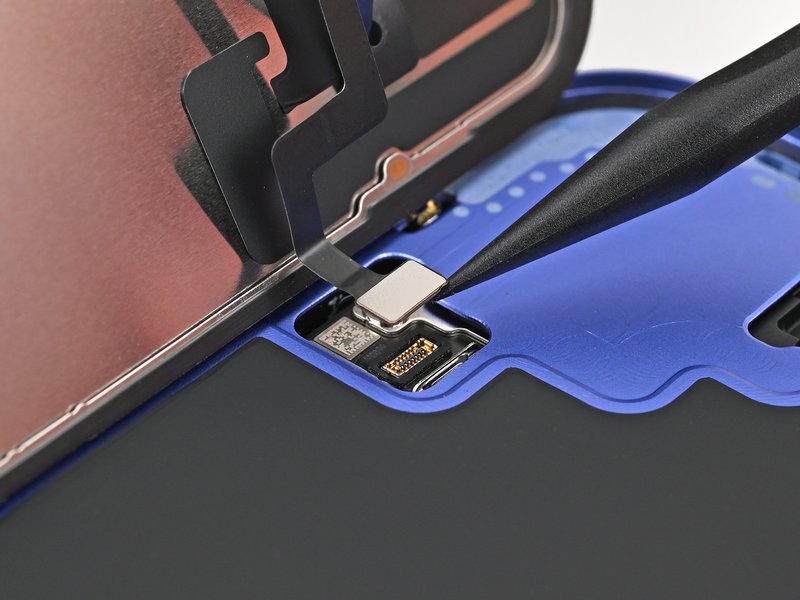

با استفاده از نوک ابزار اسپادگر (spudger)، کانکتور فشاری صفحه‌نمایش را بلند کرده و جدا کنید.
همین کار را برای کانکتور فشاری سنسور جلویی تکرار کنید.
صفحه نمایش را از روی قاب بلند کرده و جدا کنید.

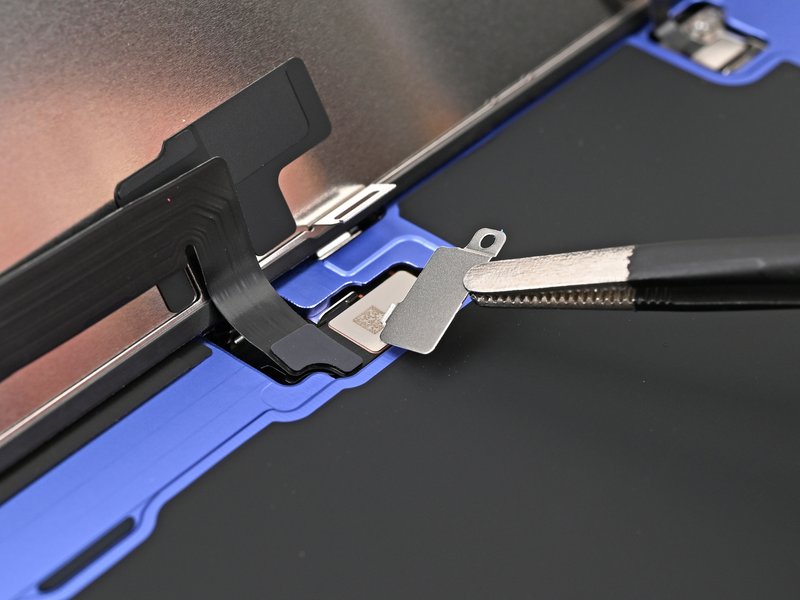

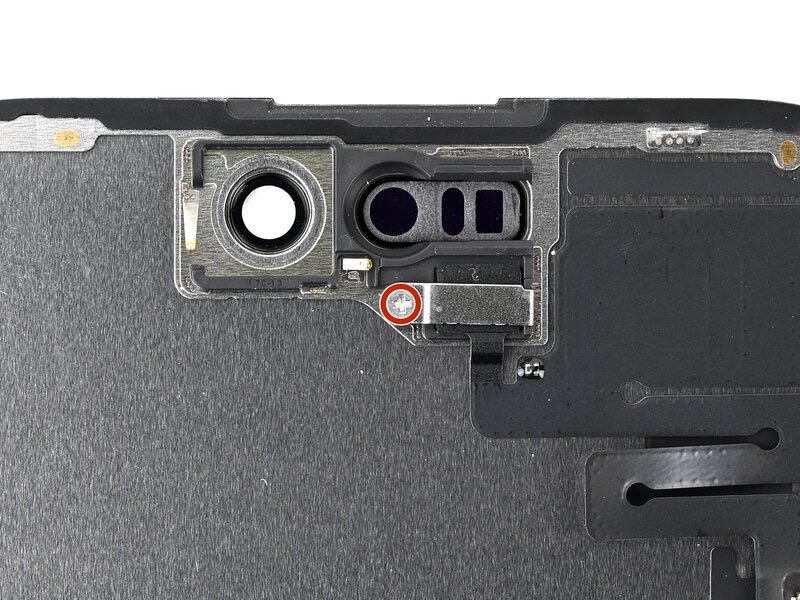

با استفاده از پیچ‌گوشتی فیلیپس، پیچ ۱.۳ میلی‌متریِ نگهدارنده‌ی محافظ سنسور نور محیط را باز کنید.

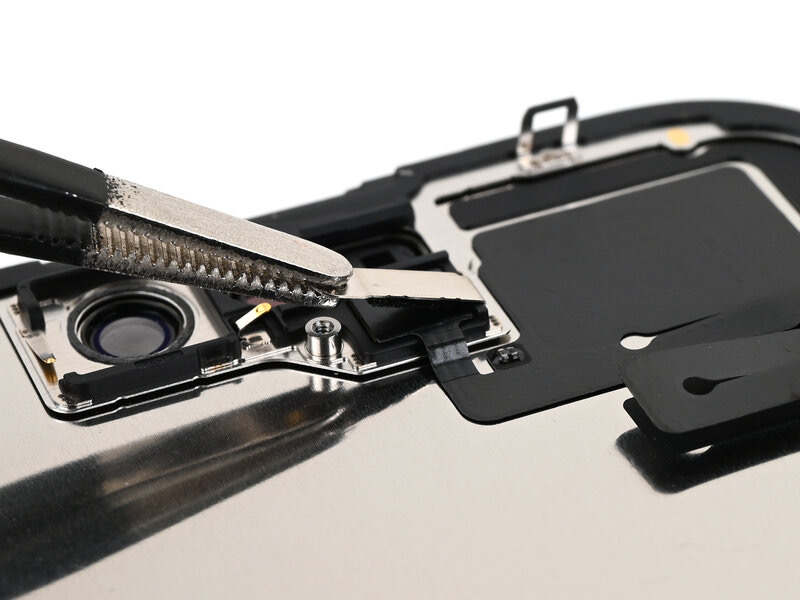

با استفاده از موچین یا انگشتان خود، براکت سنسور نور محیط را بلند کرده و بردارید.

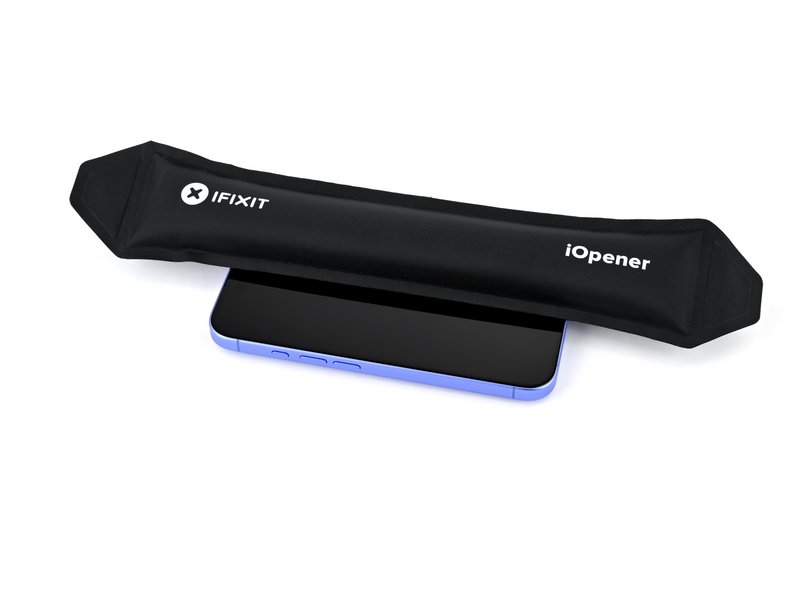

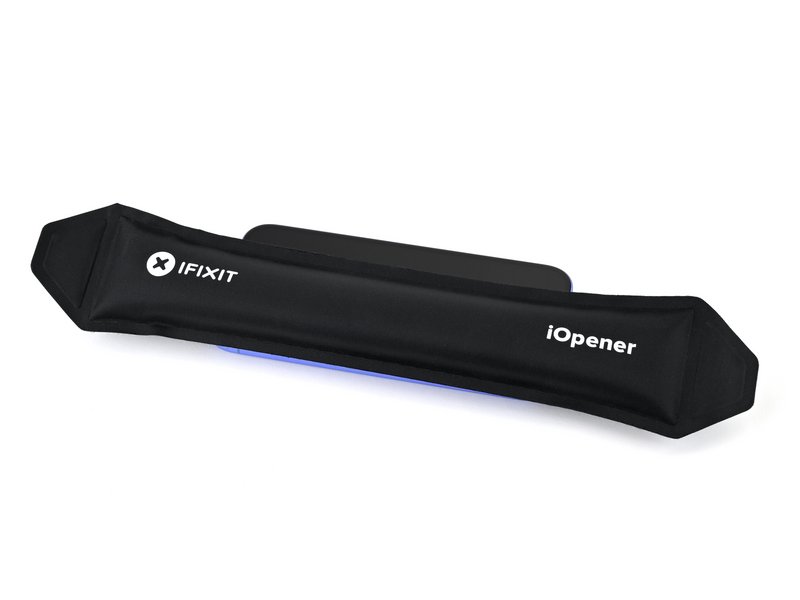

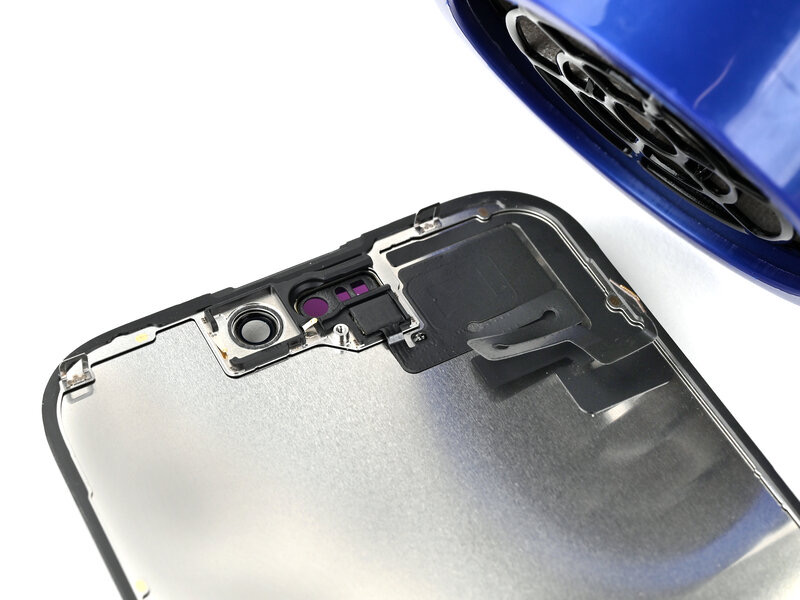

برای نرم کردن چسبِ زیرِ حسگر نور محیط و کابل آن، از سشوار، تفنگ حرارتی یا ابزار گرمایشی iOpener استفاده کنید.

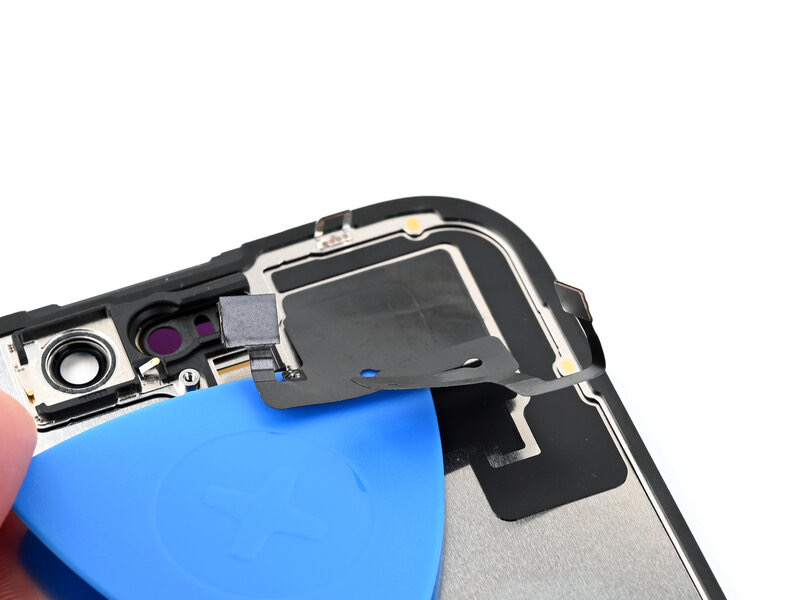

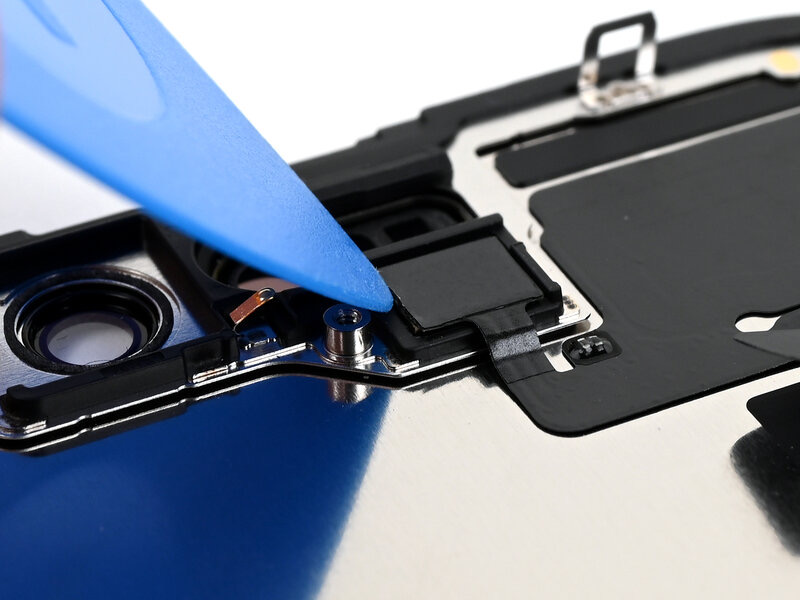

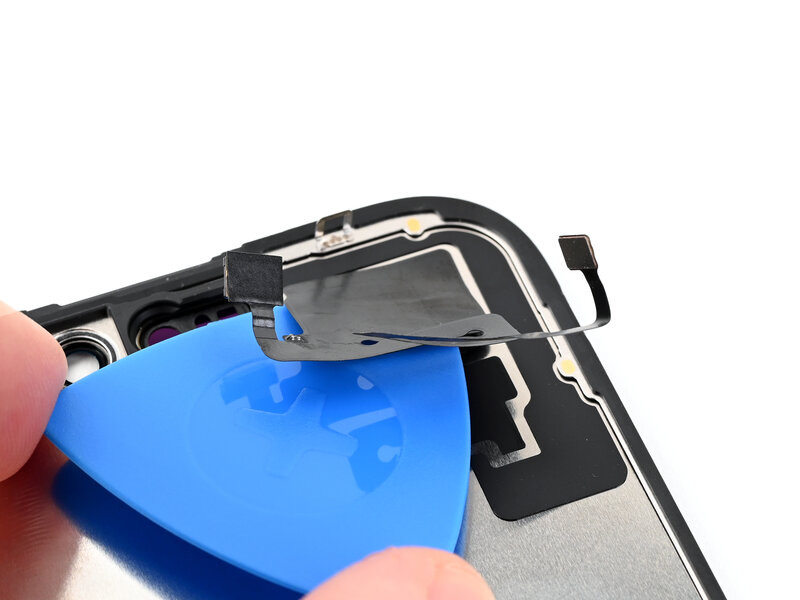

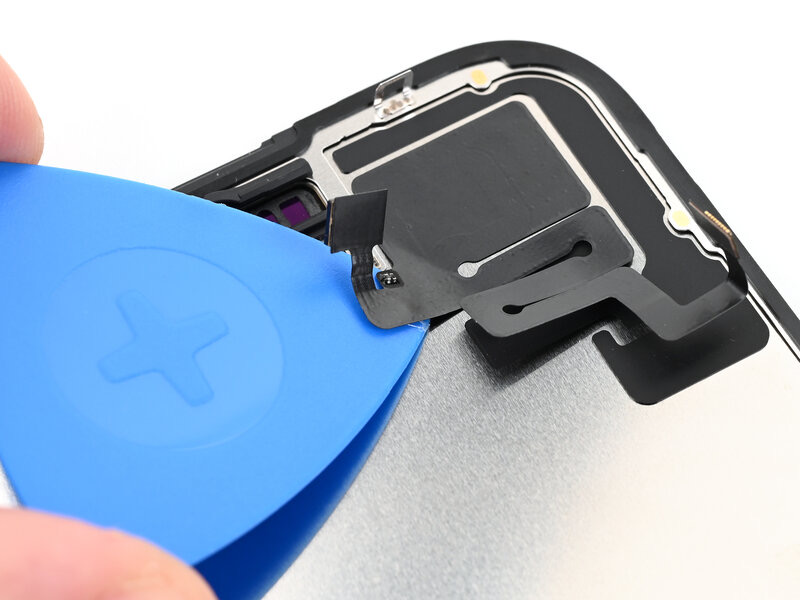

با استفاده از یک پیکِ بازکننده، حسگر نور محیط را به سمت بالا اهرم کرده و جدا کنید.

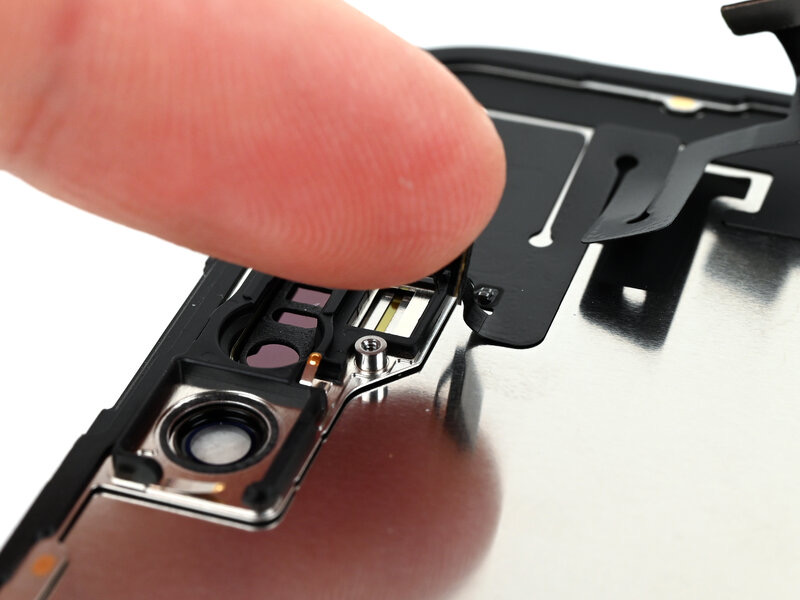

با انگشت خود، حسگر نور محیط را از محل فرورفتگی‌اش به بیرون فشار دهید.
ابزار بازکننده را به‌آرامی زیر کابل حسگر نور محیطی بلغزانید؛ کار را از نزدیکی حسگر شروع کرده و به سمت گوشه مقابل پیش بروید.
اگر چسب به‌راحتی جدا نمی‌شود، حرارت بیشتری اعمال کنید.
به‌آرامی ابزار بازکننده (پیک) را زیر کابل حسگر نور محیط بلغزانید تا کابل از صفحه جدا شود.

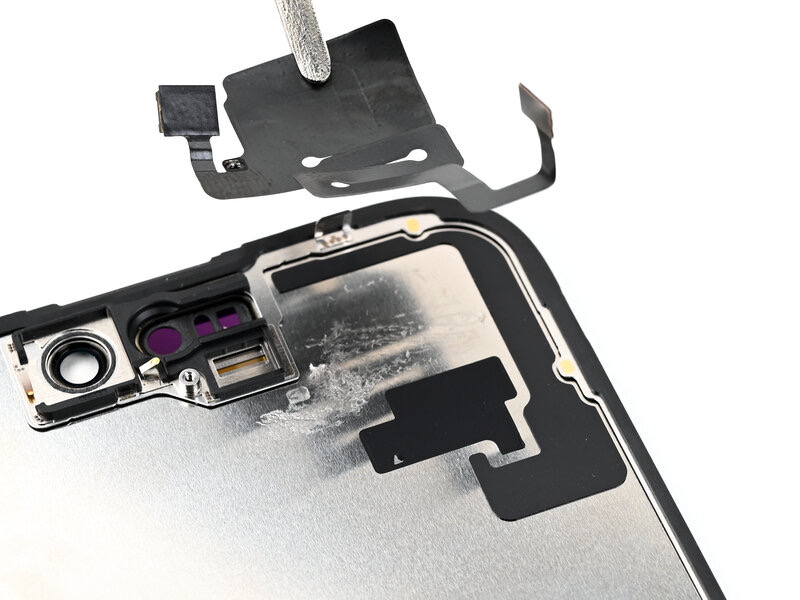

با استفاده از یک موچین، حسگر نور محیط را از روی صفحه بلند کنید.

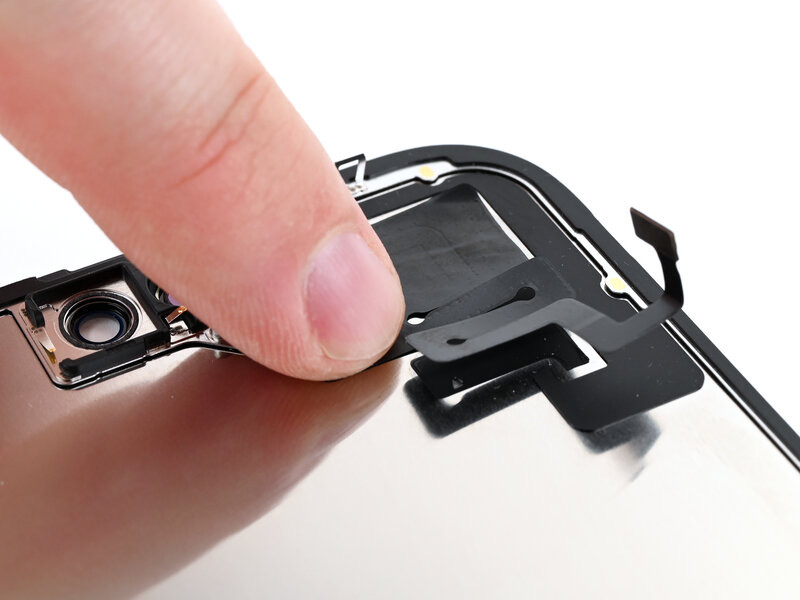

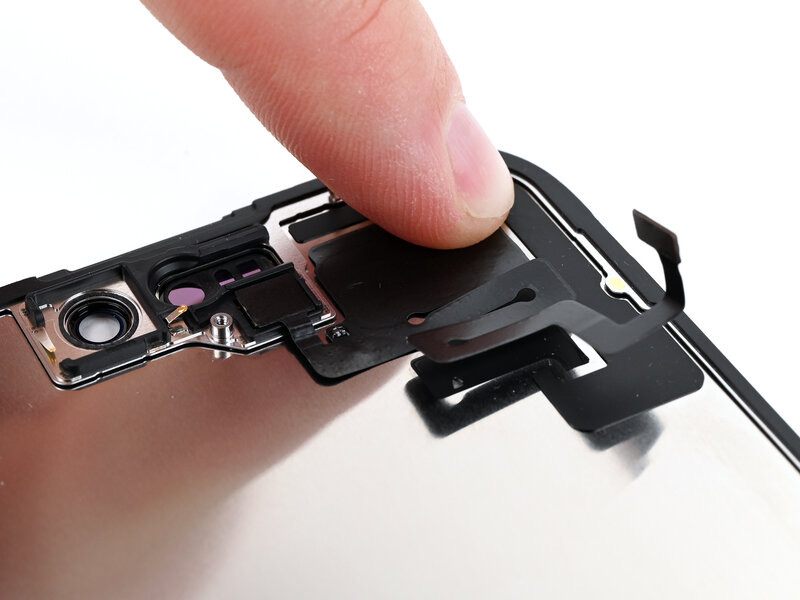

بدون اینکه چسبِ حسگر نور محیط با صفحه نمایش تماس پیدا کند، با استفاده از یک موچین، حسگر را بالای قسمت پشتی صفحه نمایش جدید نگه دارید.
حسگر نور محیط را با فرورفتگیِ مخصوص آن در پشت صفحه نمایش هم‌تراز کنید.
با استفاده از یک ابزار بازکننده (اسپاجر) یا انگشت خود، حسگر نور محیط را درون فرورفتگی مربوطه فشار دهید.
کابل حسگر نور محیط را روی قسمت پشتی صفحه نمایش قرار دهید.
اگر کابل حسگر نور محیط نمی‌چسبد، چند تکه کوچک نوار چسب دوطرفه (مانند نوار Tesa) به پشت کابل حسگر بزنید.
با انگشت خود، کابل حسگر نور محیط را به پایین فشار دهید.
با استفاده از موچین یا انگشتان خود، براکت حسگر نور محیط را روی پشت حسگر قرار دهید.
با استفاده از پیچ‌گوشتی چهارسو، پیچ ۱٫۳ میلی‌متری را که براکت حسگر نور محیط را محکم میکند، نصب کنید.
هنگام تمیز کردن فریم، مراقب باشید که به هیچ‌یک از اتصالات فنری آسیب نرسانید.
اکنون زمان مناسبی است تا پیش از بستن و پلمپ کردن گوشی آن را تست کنید. صفحه‌نمایش را متصل کرده، گوشی را روشن کنید و از عملکرد صحیح آن اطمینان حاصل کنید. سپس گوشی را خاموش کرده، باتری و شیشه پشتی را جدا کنید و مراحل مونتاژ مجدد را ادامه دهید.
پاک کردن چسب باقی‌مانده روی گوشی دشوار است و معمولاً اثراتی از خود بر جای می‌گذارد. اگر در جدا کردن چسب مشکل دارید، با استفاده از سشوار یا هیتر (تفنگ حرارتی) به آن گرما بدهید.

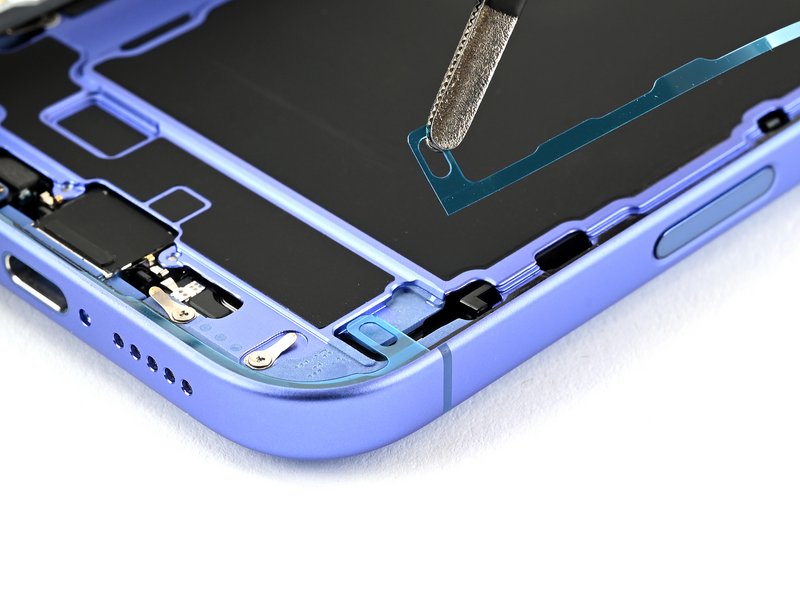

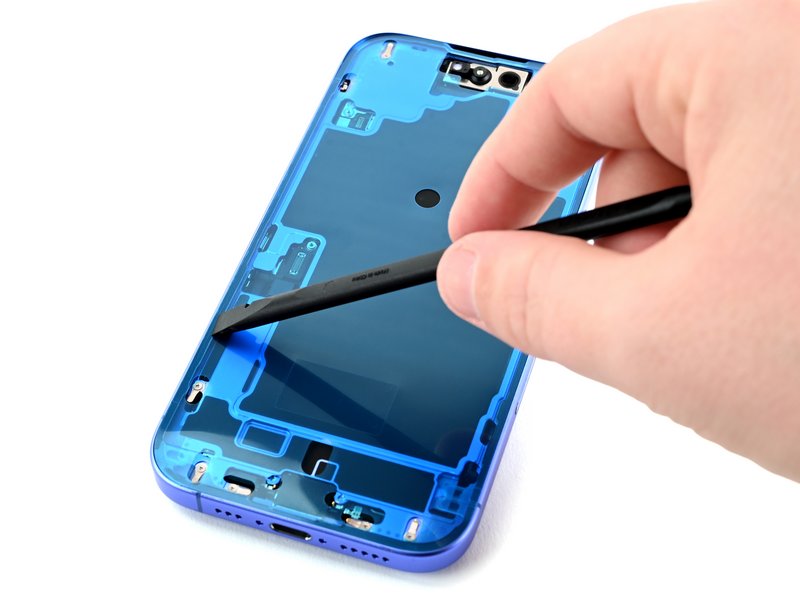

با استفاده از ابزار اسپاجر (spudger)، چسب صفحه‌نمایش را به سمت بالا فشار دهید تا بتوانید آن را با پنس بگیرید.

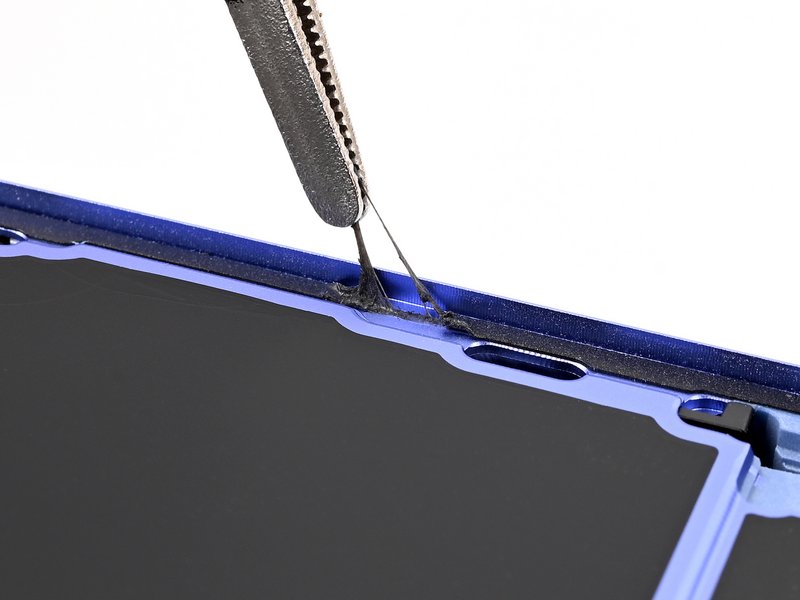

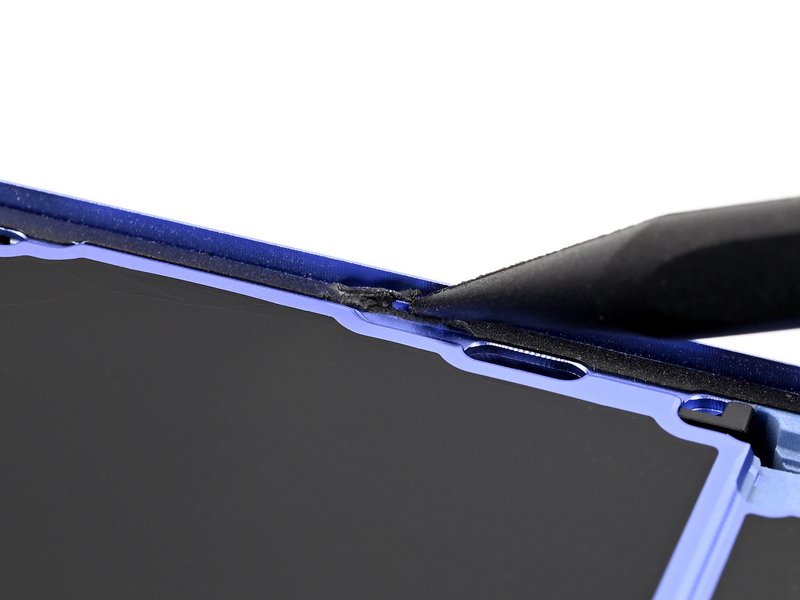

با استفاده از پنس، چسب موجود در تمام لبه‌های دور تا دور آیفون را جدا کنید.

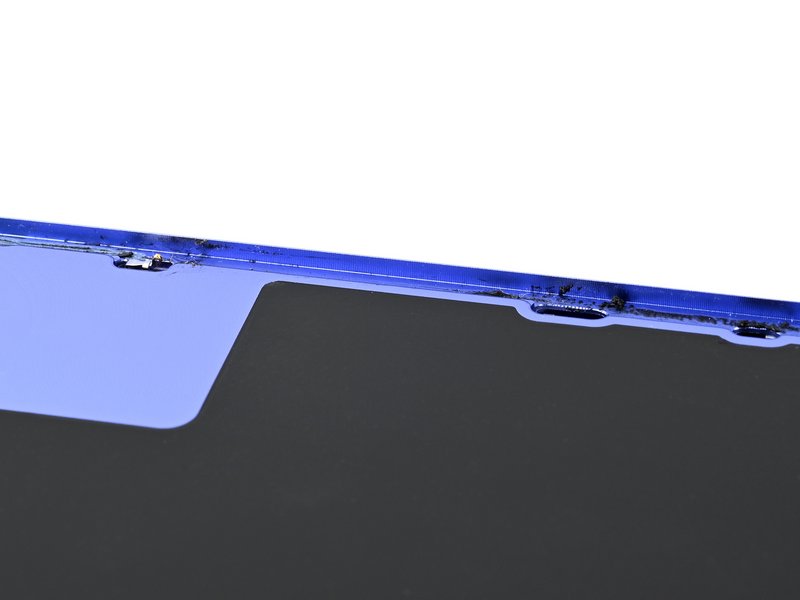

هرگونه باقی‌مانده‌ی مواد، کیفیت آب‌بندی آیفون شما را مختل خواهد کرد؛ پس حتماً فریم را به‌طور کامل تمیز کنید.
یک پارچه‌ی میکروفایبر یا بدون پرز را دور سرِ نوک‌تیز ابزار بازکننده (spudger) بپیچید و چند قطره الکل ایزوپروپیل با غلظت بالا (بیش از ۹۰ درصد) روی آن بریزید.
برای پاک کردن باقی‌مانده‌ی چسب، پارچه را در یک جهت و در امتداد لبه‌های فریم بکشید.
پیش از ادامه دادن مراحل، چند دقیقه صبر کنید تا مطمئن شوید الکل اضافی کاملاً تبخیر شده است.

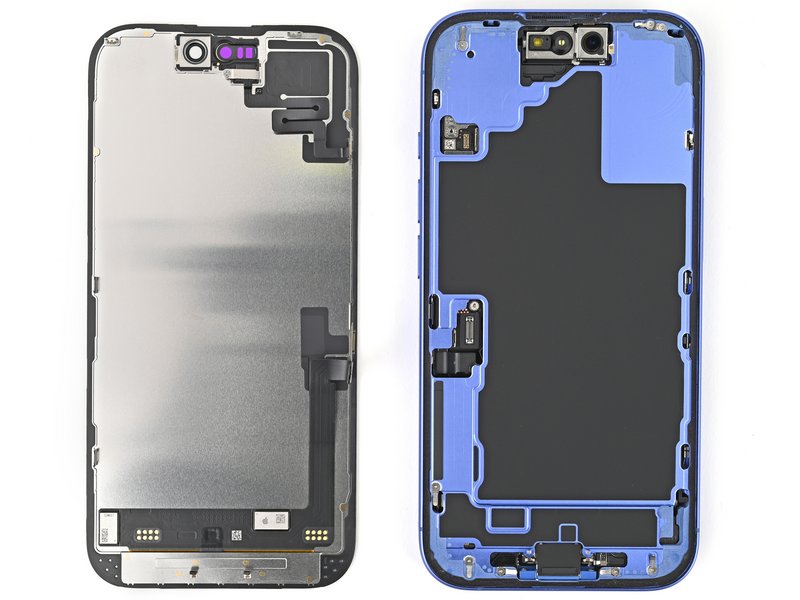

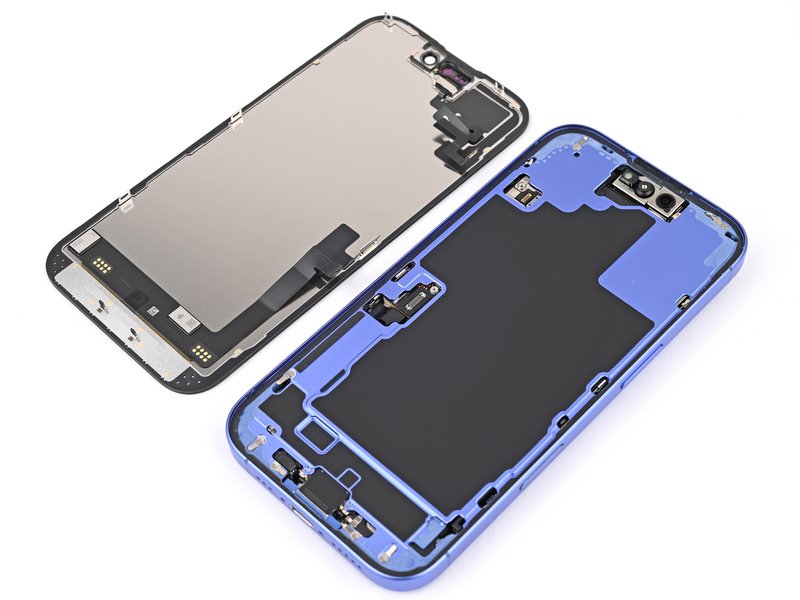

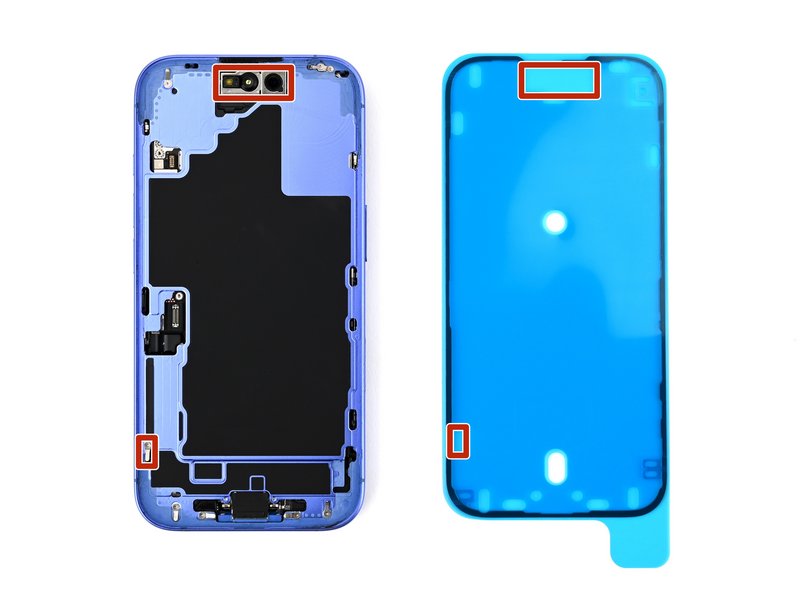

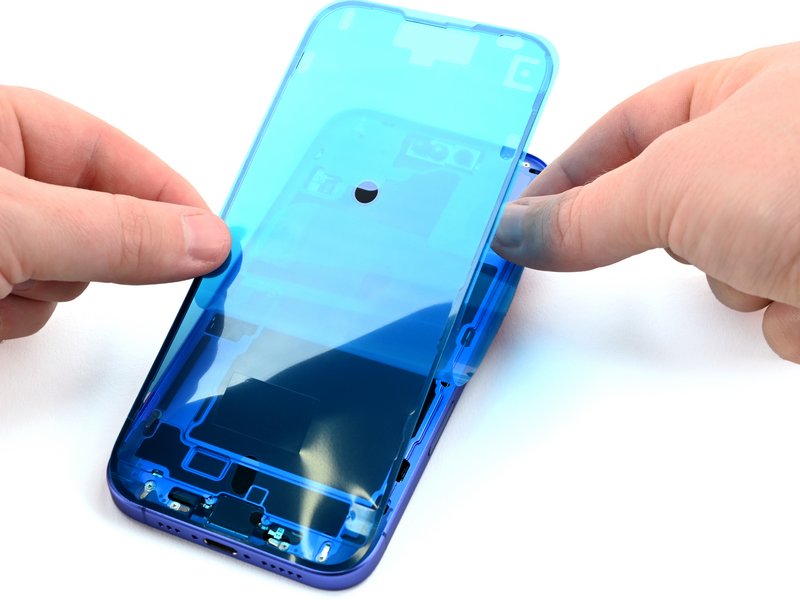

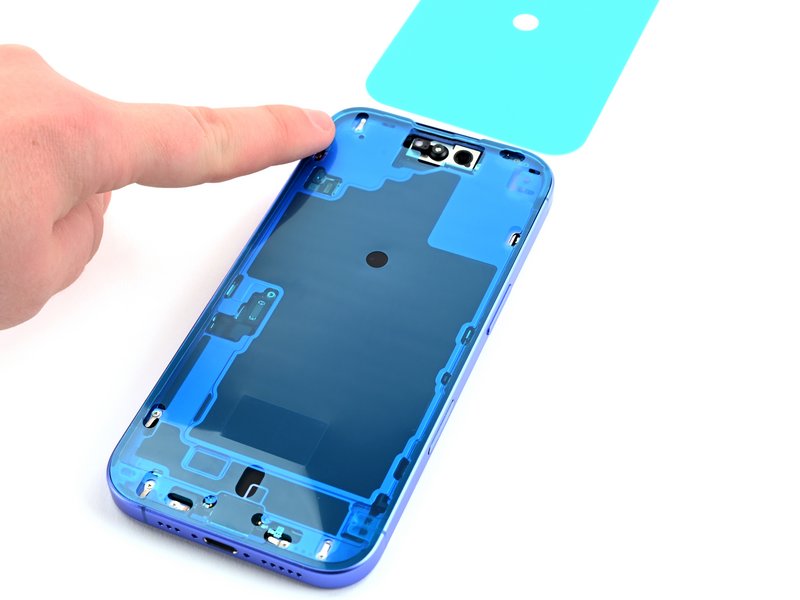

چسب را کنار گوشی قرار دهید و با استفاده از ویژگی‌هایی مانند بریدگی‌های مربوط به اتصالات فنری و دوربین جلو، از جهت‌گیری صحیح آن اطمینان حاصل کنید.
ممکن است ظاهر چسب شما کمی متفاوت باشد.

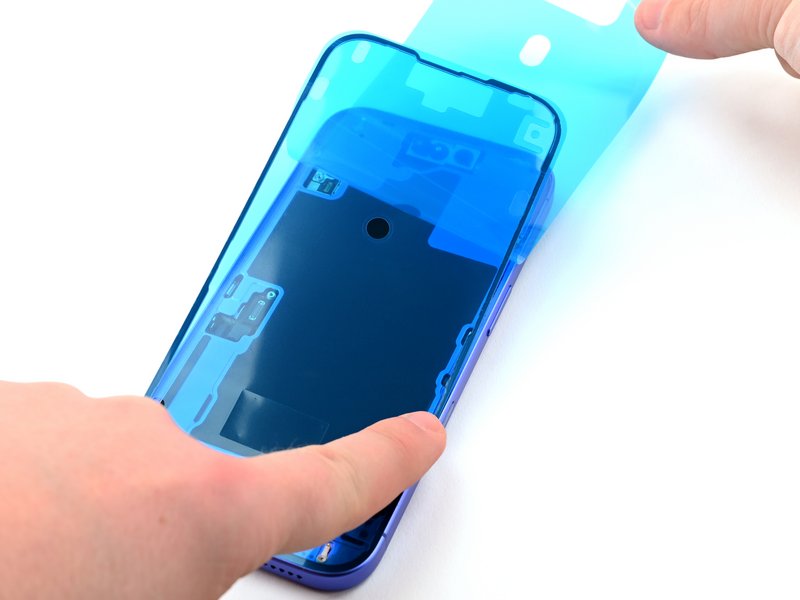

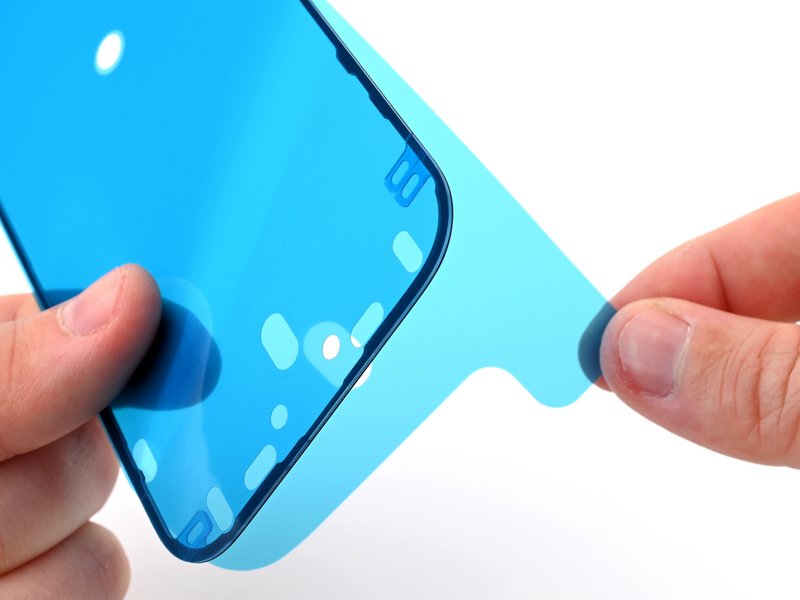

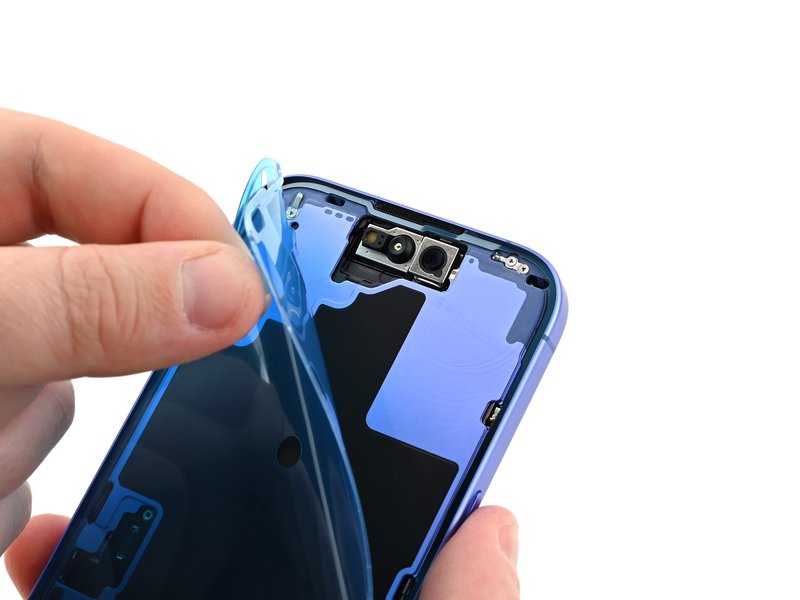

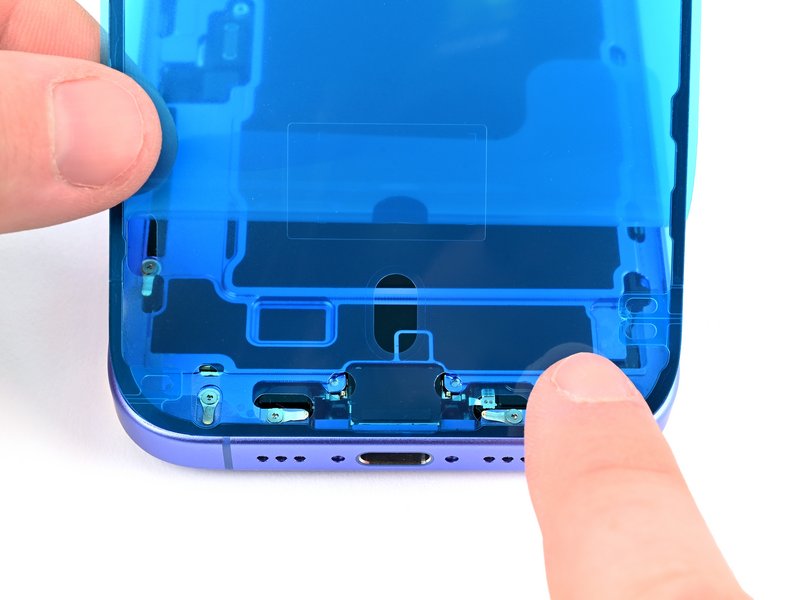

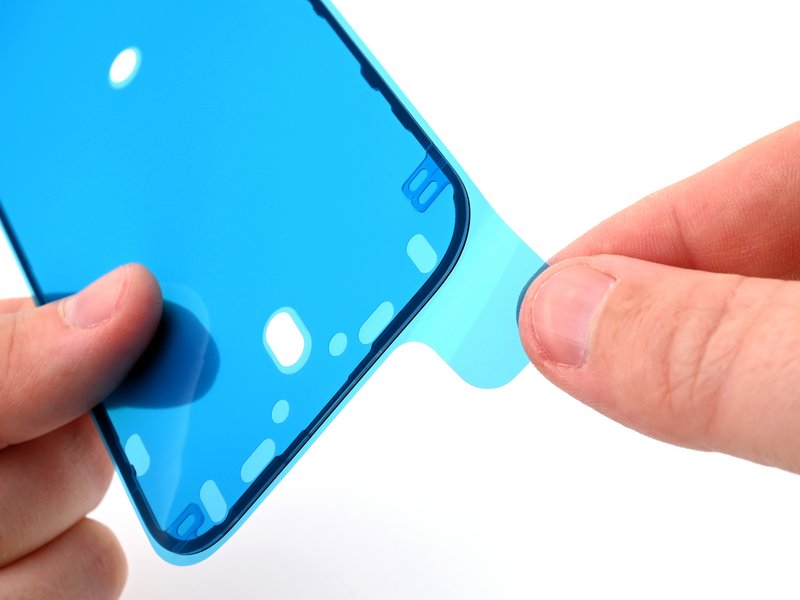

برای شروع جدا کردن لایه محافظ پشتی از قسمت چسب‌دار، از زبانه کششی استفاده کنید و کار را از پایین شروع کنید، اما لایه را به‌طور کامل جدا نکنید.
پس از اینکه چسب را در جای خود قرار دادید و فشار دادید، دیگر نمی‌توانید موقعیت آن را تغییر دهید و باید آن را جدا کنید و کار را از دوباره اول شروع کنید.
در حالی که لایه محافظ پشتی را کنار نگه داشته‌اید، لبه نمایان چسب را با دقت با لبه پایینی فریم آیفون تراز کنید.

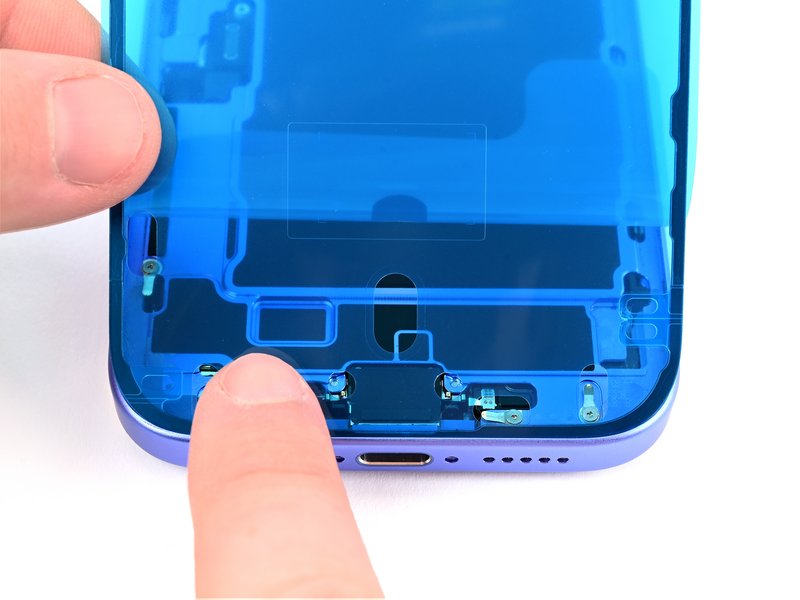

پس از تراز کردن چسب، با انگشت خود آن را محکم در امتداد لبه پایینی فشار دهید.
هم‌زمان با چسباندن و محکم کردن نوار چسب در امتداد لبه‌های فریم آیفون، به جدا کردن لایه محافظ پشت آن ادامه دهید.
اگر لبه پایینی چسب را به‌درستی تراز کرده باشید، لبه‌های کناری و بالایی نیز دقیقاً در جای خود قرار خواهند گرفت. اگر چسب به‌درستی تراز نشده است، آن را جدا کرده و کار را با یک چسب جدید از ابتدا شروع کنید.
اگر چسب به‌درستی تراز نشده و چسب دیگری در دسترس ندارید، میتوانید آیفون را موقتاً دوباره سرهم کنید و بدون چسب به‌طور عادی از آن استفاده کنید؛ اما توجه کنید که تا زمان نصب چسب جدید، مقاومت آیفون در برابر آب کاهش پیدا میکند.
با بررسی اینکه تمام اتصالات فنری و دوربین جلو در محل‌های برش‌خورده‌ی خود قرار گرفته‌اند، از تراز بودن صحیح لایه اطمینان حاصل کنید. اگر در جای درست قرار ندارند، چسب را جدا کرده و کار را با یک لایه‌ی جدید از نو شروع کنید.

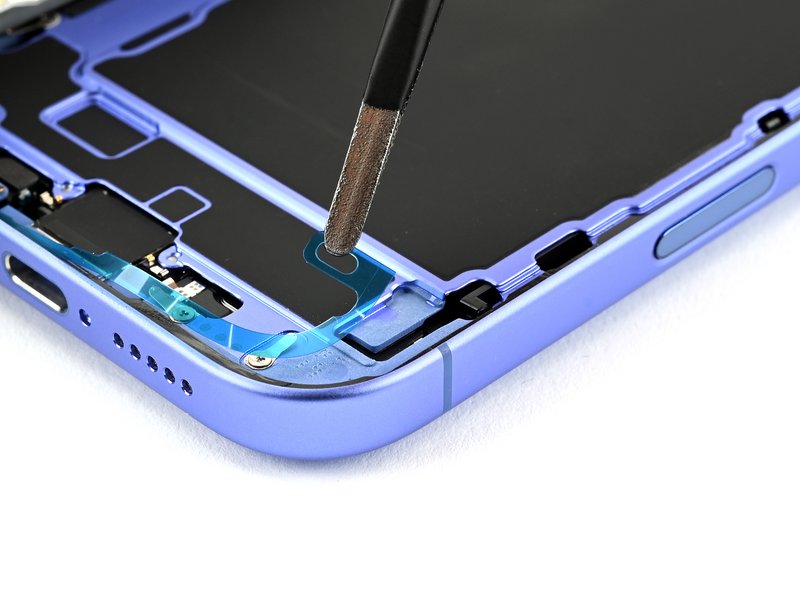

از سرِ تخت ابزار اسپاجر (spudger) استفاده کنید تا چسب را محکم در تمام قسمت‌های دور آیفون سر جای خود بچسبانید.
مراقب باشید که به دوربین، کنتاکت‌های فنری یا سایر قطعات داخلی فشار وارد نکنید.

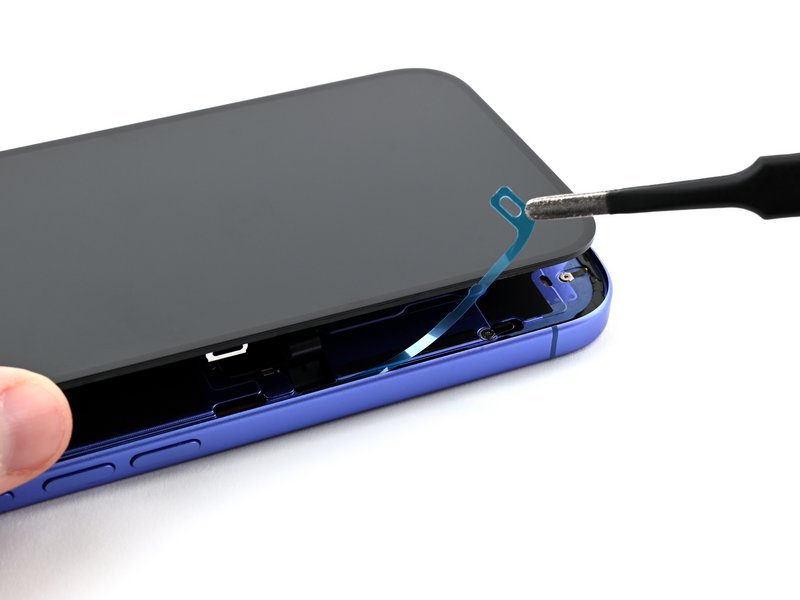

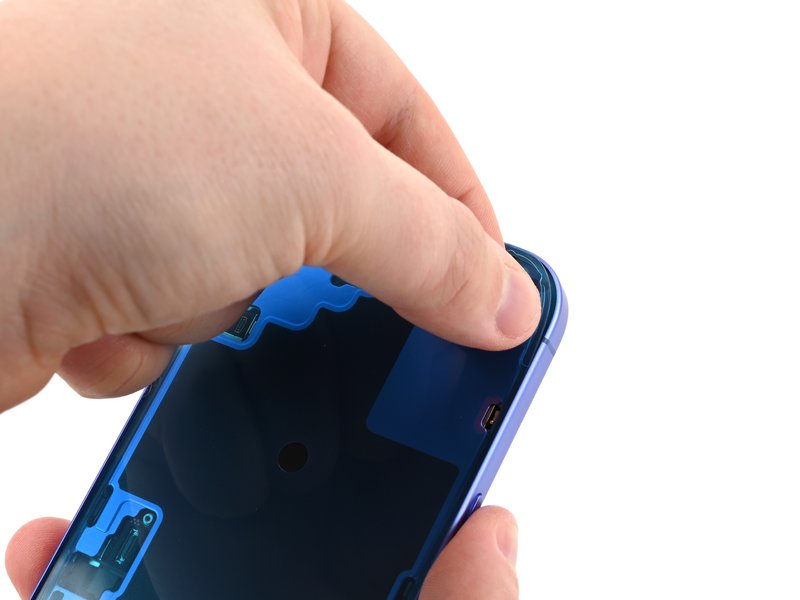

با نوک ابزار اسپاجر (spudger)، زبانهٔ کششی موجود در گوشهٔ سمت راست بالای فریم را بلند کنید تا بتوانید آن را با انگشتان خود بگیرید.
ممکن است محل قرارگیری زبانهٔ کششی متفاوت باشد. دقت کنید که لایهٔ محافظ (لاینر) بالایی و کامل را می‌کشید، نه لایه‌های نازک زیر آن را.
لایهٔ محافظ بالایی را جدا کرده و بردارید.
پس از برداشتن لایه محافظ بالایی، باید سه نوار باریک روی چسب مشاهده کنید که زبانه‌های کششی آن‌ها نزدیک لبه پایینی قرار دارند.
ممکن است موقعیت زبانه‌های کششی متفاوت باشد.
اگر این زبانه‌ها را نمی‌بینید، ممکن است در مرحله قبل به‌اشتباه آن لایه‌های نازک را جدا کرده باشید. اگر چسب تمیز و به‌درستی تراز شده است، میتوانید ادامه دهید؛ فقط مراقب باشید تا زمانی که آماده نصب صفحه‌نمایش هستید، هیچ چیزی با قسمت چسبناکِ نمایان‌شده تماس پیدا نکند.

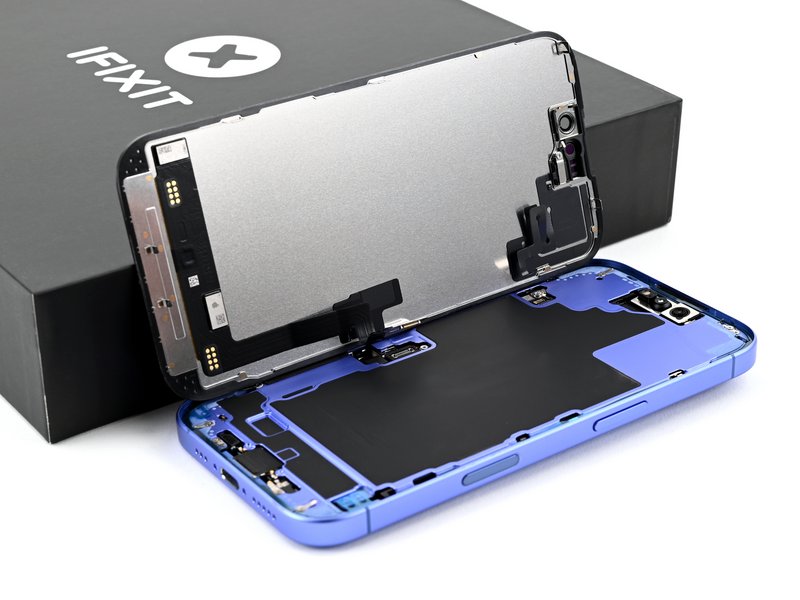

صفحه نمایش را در امتداد لبه سمت چپ بدنه آیفون تکیه دهید و برای نگه داشتن آن از یک جعبه یا شیء محکم مشابه استفاده کنید.
با استفاده از سرِ تختِ ابزار بازکننده (spudger) یا انگشت خود، اتصالات فشاری صفحه‌نمایش و حسگر جلویی را متصل کنید.
با استفاده از یک موچین یا انگشتان خود، درپوش اتصالات صفحه‌نمایش را روی اتصالات قرار دهید؛ بدین منظور، ابتدا آن را با زاویه‌ای اندک رو به پایین وارد کنید تا قلاب آن درگیر شود و سپس درپوش را به‌صورت تخت روی اتصال بخوابانید.
با استفاده از یک موچین یا انگشتان خود، درپوش کانکتور سنسور جلو را روی کانکتور قرار دهید؛ بدین منظور، ابتدا آن را با زاویه ۹۰ درجه وارد کنید تا قلاب آن درگیر شود و سپس درپوش را به‌صورت تخت روی کانکتور بخوابانید.
برای نصب دو پیچ ۰٫۹ میلی‌متری که درپوش‌های اتصال سنسور جلو و کانکتور صفحه‌نمایش را محکم می‌کنند، از پیچ‌گوشتی سه‌پَر (Tri-point) مدل Y000 استفاده کنید.
هنگام جدا کردن لایه‌های محافظ در این مرحله، چسب کاملاً نمایان میشود. دقت کنید که هیچ چیزی با چسبِ نمایان‌شده تماس پیدا نکند.
با استفاده از موچین یا انگشتان خود، دو لایه محافظ باریکی را که روی چسبِ امتداد لبه‌های سمت راست، بالا و پایین آیفون قرار دارند، جدا کنید.
بدون اینکه اجازه دهید صفحه نمایش با چسب تماس پیدا کند، آن را بالای گوشی نگه دارید تا بتوانید به لایه محافظ نهایی در امتداد لبه سمت چپ گوشی دسترسی داشته باشید.
با استفاده از یک موچین یا انگشتان خود، لایه محافظ نهایی را از لبه سمت چپ گوشی جدا کنید.

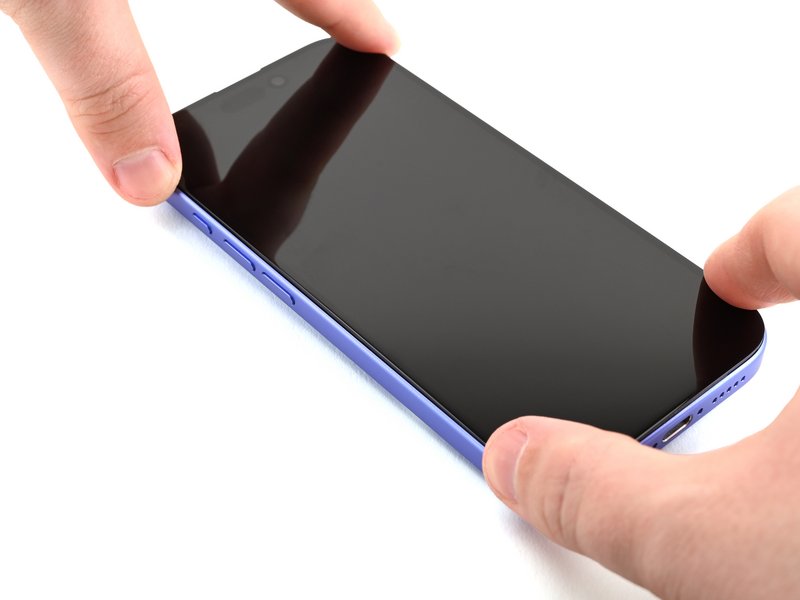

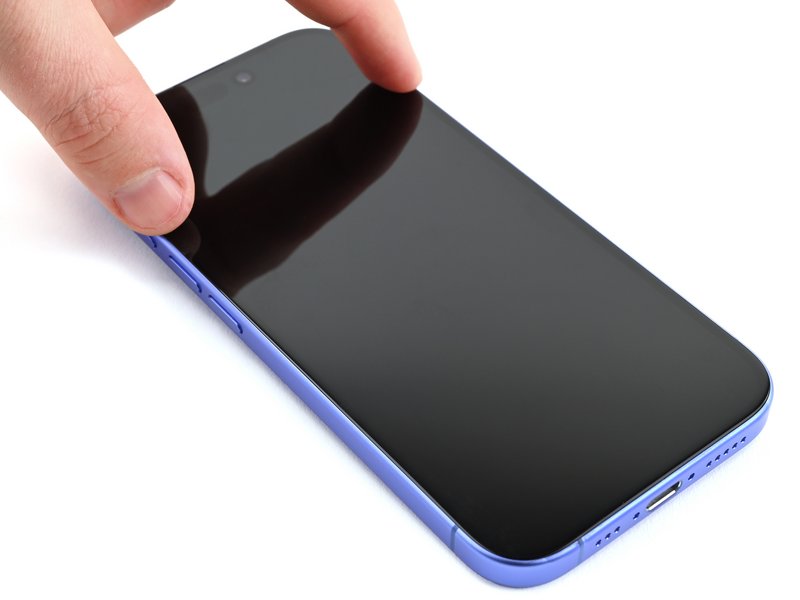

صفحه نمایش را روی قاب تراز کنید و سپس آن را در جای خود قرار دهید.
لبه بالایی صفحه را محکم روی چسب فشار دهید و سپس لبه پایینی را، تا زمانی که صفحه کاملاً در جای خود درون قاب قرار گیرد.
برای کمک به چسبیدن بهتر، با استفاده از ابزار iOpener، سشوار یا سشوار صنعتی (هیت‌گان)، لبه‌های صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس، داغ احساس شوند.

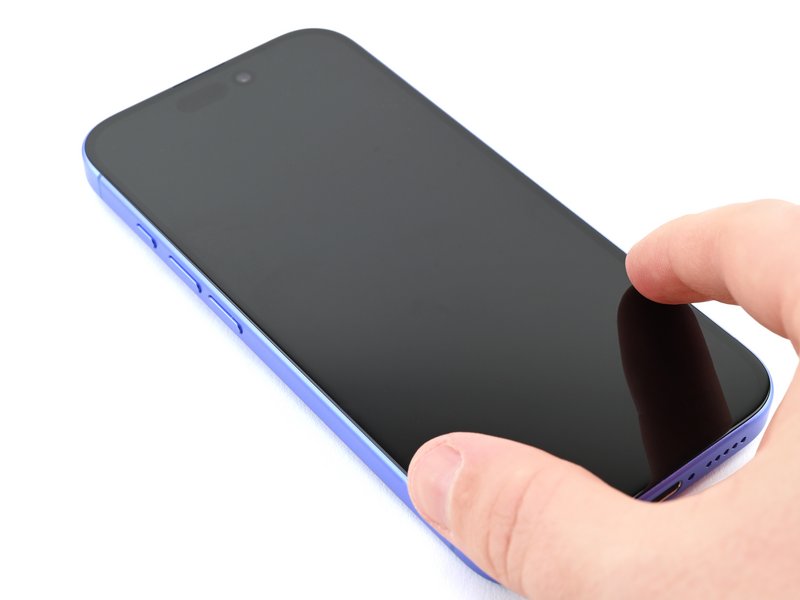

دور تا دور لبه‌های صفحه‌نمایش را محکم فشار دهید.
اگر گیره‌های مخصوص صفحه‌نمایش (vise clamps) در اختیار دارید، برای تقویت اتصال چسب جدید از آن‌ها استفاده کنید. در غیر این صورت، از روش های بعدی میتوانید استفاده کنید.
برای اعمال فشار یکنواخت روی آیفون و تقویت اتصال صفحه نمایش به بدنه (فریم)، باید برآمدگی دوربین را در نظر بگیرید.

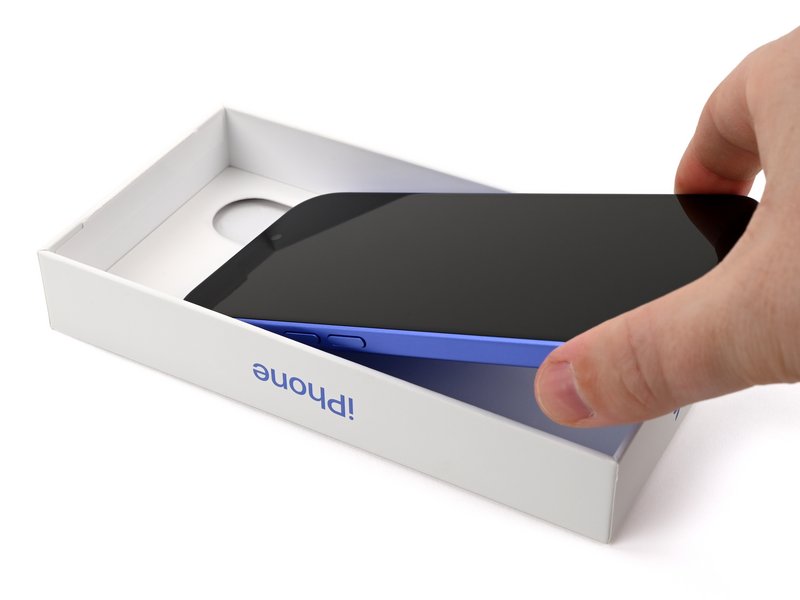

اگر جعبه اصلی آیفون را در اختیار دارید، درب آن را بردارید و روی سطحی صاف قرار دهید.(اگر جعبه اصلی را ندارید، از این مرحله عبور کرده و از روش های بعدی استفاده کنید.)

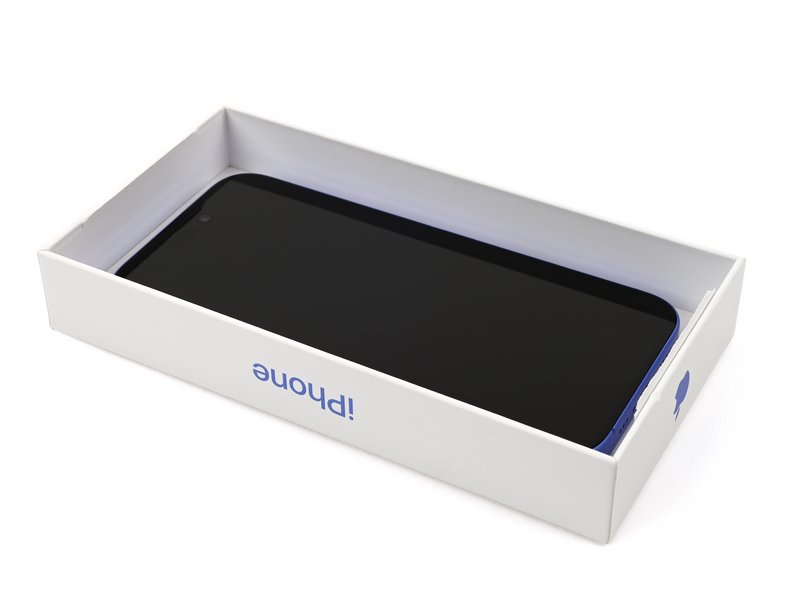

آیفون را طوری داخل درب جعبه قرار دهید که صفحه نمایش رو به بالا باشد و برآمدگی دوربین در فرورفتگی مخصوص خود جای گیرد.

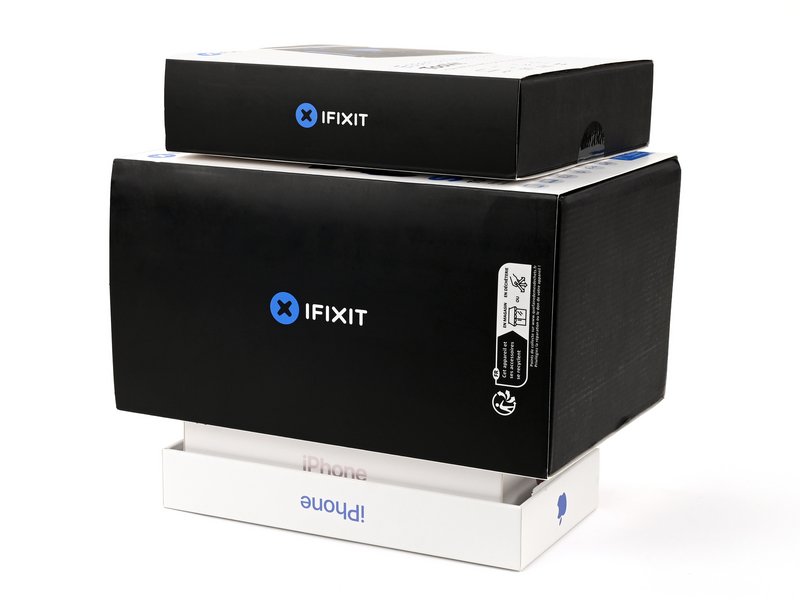

وسیله‌ای پیدا کنید که ابعادی نزدیک به آیفون داشته باشد اما ارتفاع آن از لبه‌های جعبه بیشتر باشد. آن را روی آیفون قرار دهید و سپس چند جسم سنگین دیگر نیز روی آن بگذارید.
اجازه دهید این اجسام حداقل به مدت ۳۰ دقیقه در همان وضعیت باقی بمانند. هرچه وزن اجسام کمتر باشد، باید مدت زمان بیشتری روی دستگاه بمانند؛ در حالت ایده‌آل، بهتر است آن‌ها را یک شب تا صبح روی دستگاه قرار دهید.
اگر جعبه اصلی آیفون خود را ندارید، برای استفاده از روشی دیگر جهت اعمال فشار یکنواخت بر روی صفحه نمایش، سه مرحله زیر را دنبال کنید.
آیفون را طوری روی یک سطح صاف و نرم قرار دهید که صفحه نمایش آن رو به پایین باشد.
برای محافظت از سطح شیشه‌ای پشت گوشی، روی آن نوار چسب بزنید.

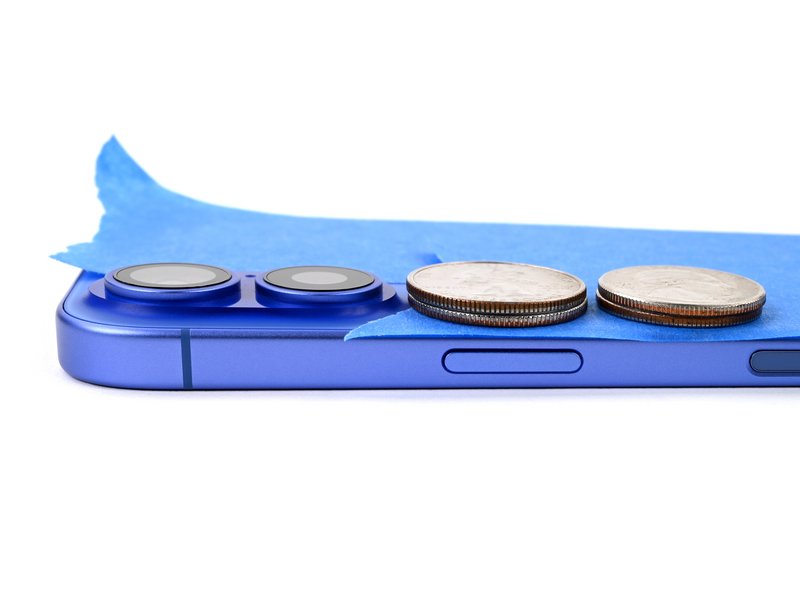

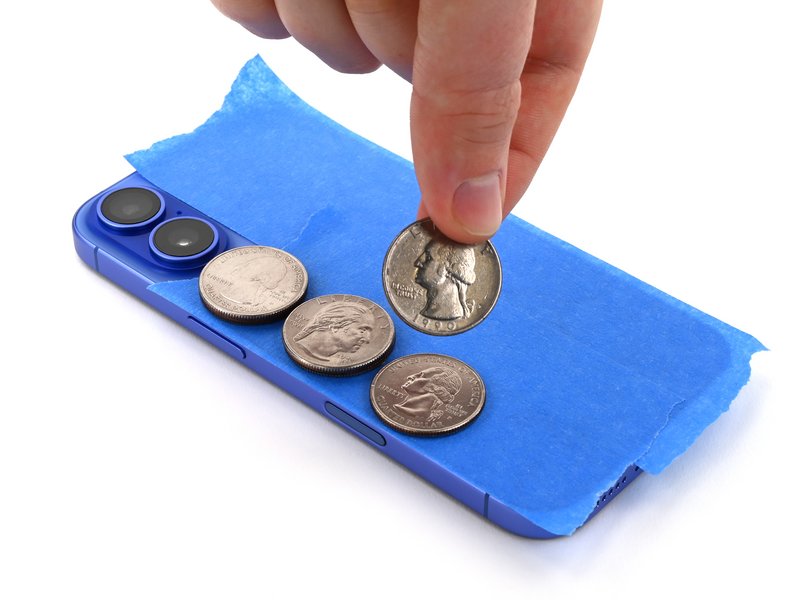

دو لایه سکه یا اشیایی با ضخامت مشابه را روی نوار چسب و در امتداد لبه‌های شیشه پشتی قرار دهید.
سکه‌ها را به‌طور یکنواخت توزیع کنید و مطمئن شوید که ضخامت آن‌ها حداقل برابر با ضخامت برآمدگی دوربین است.

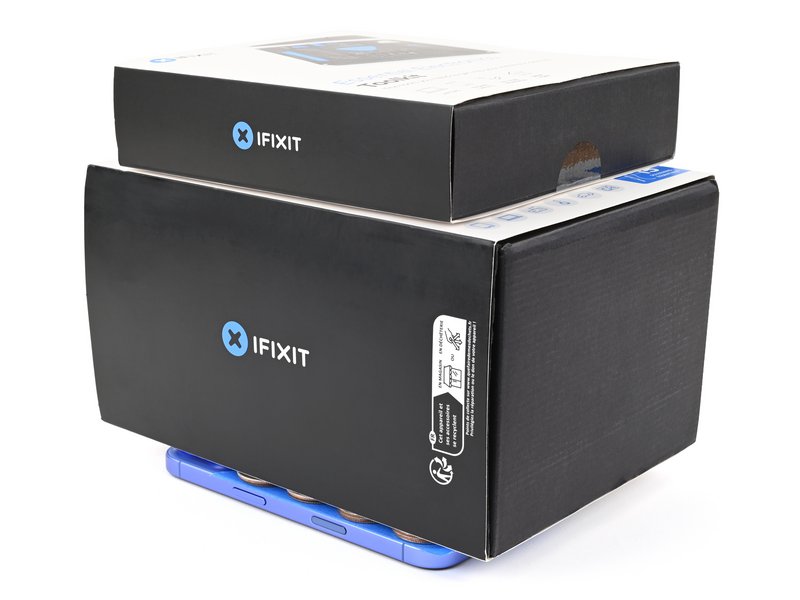

چندین کتاب یا سایر اشیای سنگین را روی آیفون خود قرار دهید.
ممکن است سکه‌ها روی پایین ترین لایه اثر یا فرورفتگی ایجاد کنند؛ بنابراین از وسایل ارزشمند استفاده نکنید.
اجازه دهید اشیا حداقل به مدت ۳۰ دقیقه در همان وضعیت باقی بمانند. هرچه اشیا سبک‌تر باشند، باید مدت طولانی‌تری روی دستگاه بمانند. در حالت ایده‌آل، بهتر است آن‌ها را یک شب تا صبح به همان صورت رها کنید.
برای نصب دو پیچ ۷٫۷ میلی‌متری در دو طرف درگاه شارژ، از پیچ‌گوشتی Pentalobe مدل P2 استفاده کنید.
