آموزش تعویض باتری آیفون ۱۷
این آموزش صرفا برای تعویض باتری آیفون ۱۷ میباشد. مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود، اگر نیاز به تعمیر آیفون ۱۷ خود دارید، کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید.)
- میزان سختی : متوسط
- زمان مورد نیاز : ۴۵ دقیقه ـ ۱ ساعت
- تعداد مراحل : ۲۵
باتری‌های آیفون به‌گونه‌ای طراحی شده‌اند که تا ۵۰۰ چرخه شارژ (تقریباً ۱۸ تا ۲۴ ماه)، ۸۰ درصد از ظرفیت اولیه خود را حفظ کنند. اگر آیفون شما نیاز به دفعات شارژ بیشتری دارد یا سرعت عملکرد آن کاهش یافته است، ممکن است زمان تعویض باتری فرا رسیده باشد.
این مدل آیفون از چسبی برای اتصال باتری استفاده می‌کند که برای شل شدن و جدا شدن، به جریان الکتریکی نیاز دارد. در دفترچه راهنمای تعمیرات اپل توصیه شده است که یک باتری ۹ ولتی به مدت ۹۰ ثانیه به آن متصل شود؛ اما میتوانید به‌جای آن از منبع تغذیه یا پاوربانک با خروجی ۵ تا ۲۰ ولت نیز استفاده کنید (البته مدت زمان لازم برای شل شدن چسب در این حالت متفاوت خواهد بود).
در این راهنما برای جدا کردن چسب، از ابزار VoltClip به همراه ایستگاه برق قابل‌حمل FixHub استفاده شده است. اگر از روش دیگری استفاده می‌کنید، مراحل راهنما را طبق روال عادی دنبال کرده و دستورالعمل‌های مربوط به منبع تغذیه خود را در مراحل مورد نیاز اجرا کنید.
پس از اتمام این تعمیر، ممکن است هشدارهایی درباره قطعه جایگزین دریافت کنید و دسترسی به اطلاعات مربوط به «سلامت باتری» (Battery Health) را از دست بدهید، اما باتری جدید شما بدون مشکل و به‌صورت عادی کار خواهد کرد. از نسخه iOS 26 به بعد، قابلیت سلامت باتری هم با باتری‌های اصلی و هم با باتری‌های جایگزین (غیر‌اصلی/بازار آزاد) کار می‌کند. برای ریست(Reset) معیارهای باتری، برنامه «Repair Assistant» را اجرا کنید.
تصاویر موجود دراین راهنما مربوط به مدل دیگری است و ممکن است تفاوت‌های ظاهری جزئی داشته باشد، اما این تفاوت‌ها تأثیری بر روند انجام تعویض نخواهند داشت.
اجازه دهید شارژ باتری گوشی به زیر ۲۵ درصد برسد، زیرا باتری لیتیوم-یون شارژشده می‌تواند خطرات ایمنی به همراه داشته باشد.
تمام کابل‌ها را از گوشی جدا کنید.
گوشی را خاموش کنید.
با استفاده از پیچ‌گوشتی P2، دو پیچ ۷٫۷ میلی‌متریِ دو طرف درگاه شارژ را باز کنید.
اگر ابزار بازکننده (پیک) بیش از حدِ مجاز وارد دستگاه شود، ممکن است به آن آسیب برساند. برای جلوگیری از اتفاق میتوانید پیک خود را علامت گذاری کنید.
فاصله ۳ میلی‌متری از نوک ابزار را اندازه‌گیری کرده و آن نقطه را با یک ماژیک پاک‌نشدنی علامت بزنید.
همچنین میتوانید سایر گوشه‌های ابزار را با اندازه‌های متفاوت علامت‌گذاری کنید.

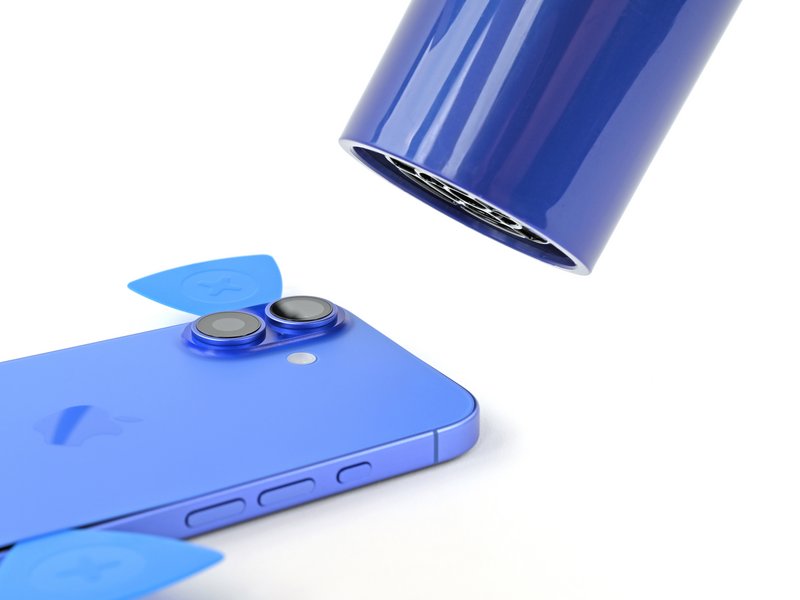

با استفاده از سشوار یا تفنگ حرارتی، لبه پایینی شیشه پشت را تا حدی گرم کنید که هنگام لمس، داغ باشد.
همچنین میتوانید برای گرم کردن شیشه پشت از iOpener استفاده کنید.
دستورالعمل‌ها را دنبال کنید.

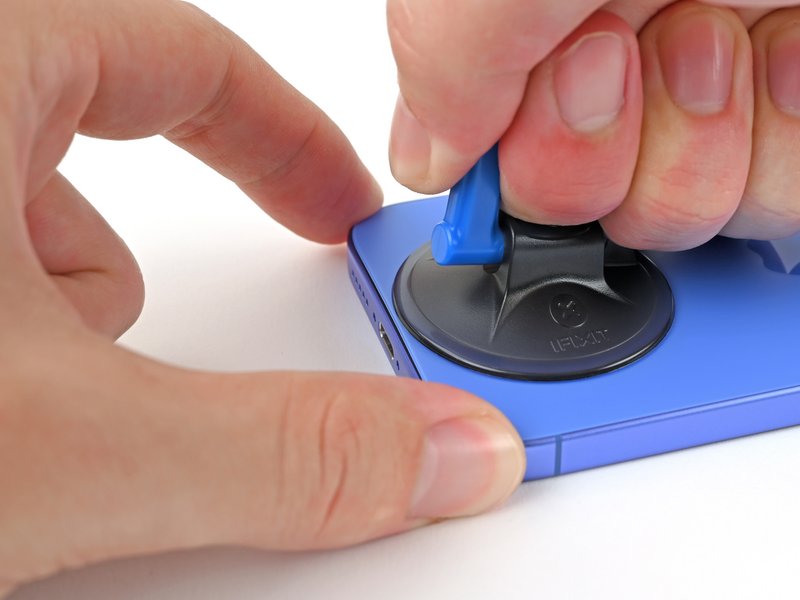

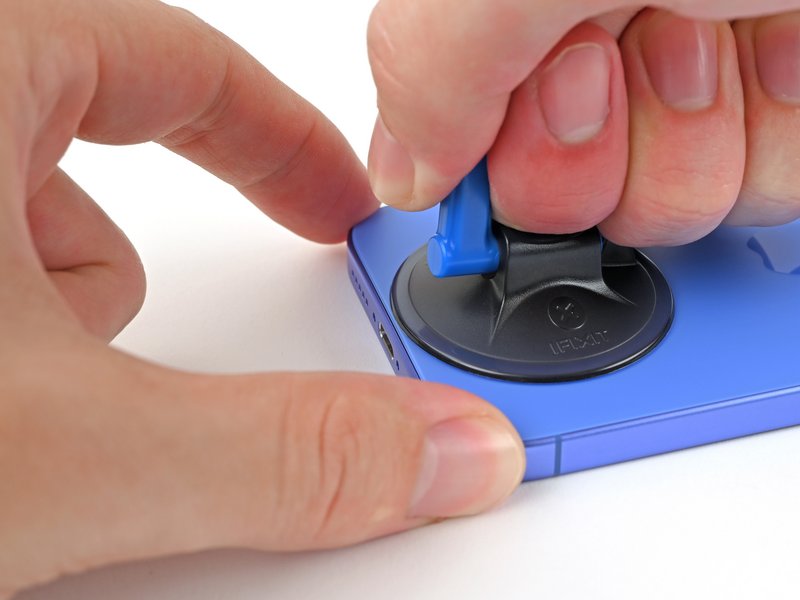

یک دسته مکنده را به لبه پایینی شیشه پشت متصل کنید.
در حالی که با یک دست فریم را نگه داشته‌اید، دسته را با نیرویی قوی و یکنواخت به سمت بالا بکشید تا شکافی بین شیشه پشت و فریم ایجاد شود.

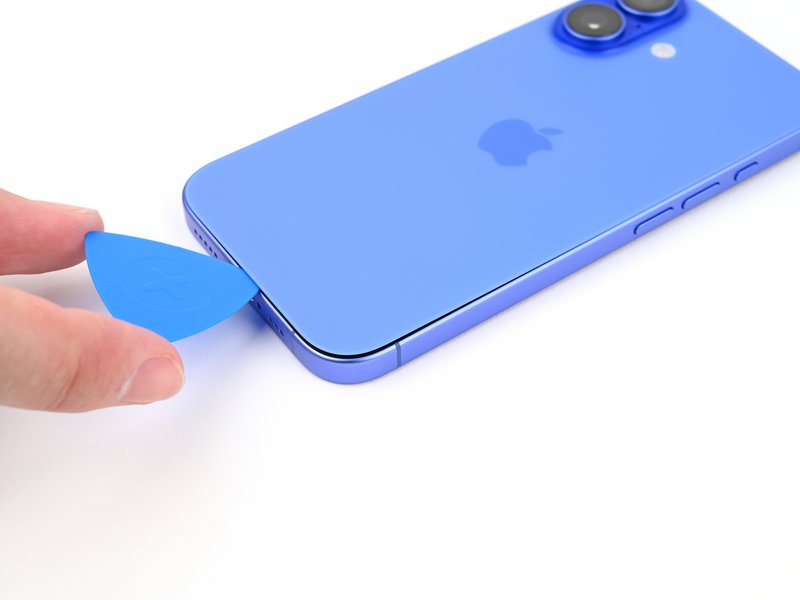

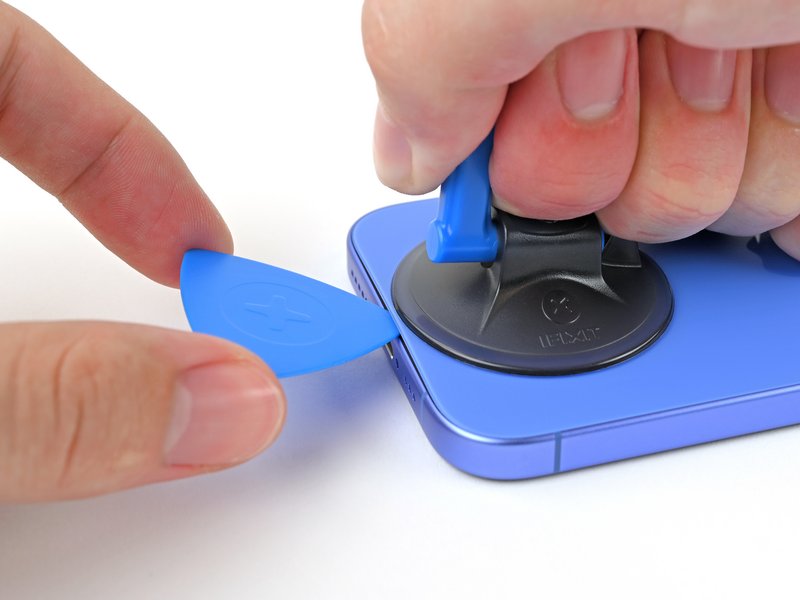

نوک ابزار پیک را وارد شکاف کنید.

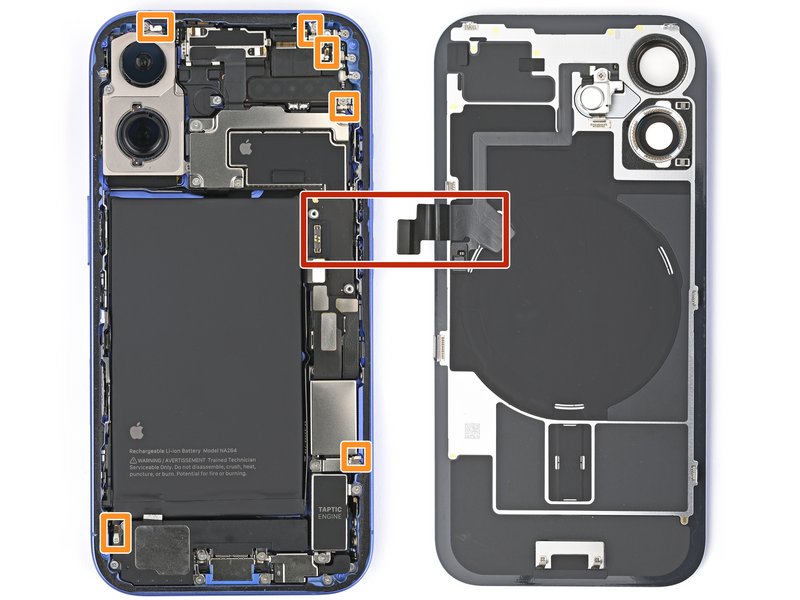

هنگام برش چسبِ نگهدارنده شیشه پشتی در مراحل بعدی، پیک را بیش از ۳ میلی‌متر وارد نکنید تا به نواحی زیر آسیب نرسد:
کابل ظریفی که شیشه پشتی را به گوشی متصل می‌کند درست در مجاورت دکمه کاهش صدا قرار دارد؛ برای جلوگیری از بریدن این کابل، ابزار را در این قسمت وارد نکنید.
تعدادی اتصال فنری هم در پیرامون بدنه گوشی وجود دارند.

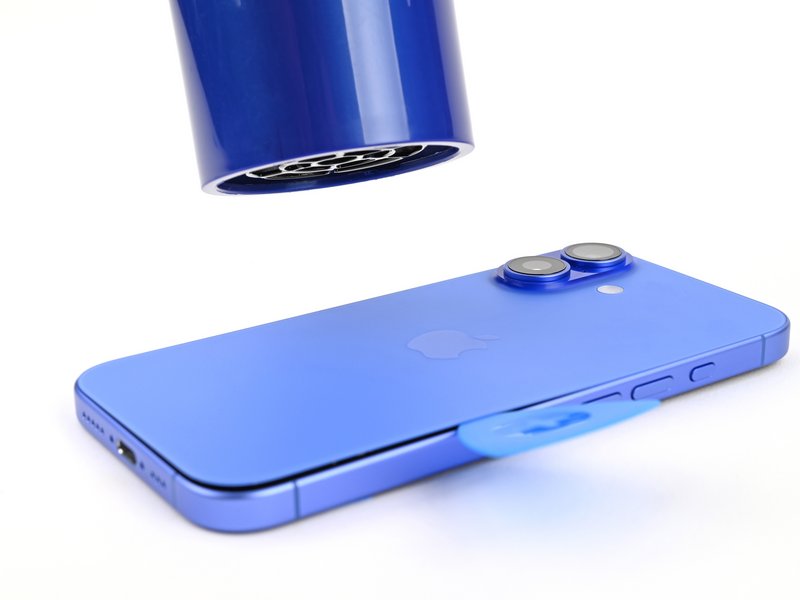

با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت راست شیشهٔ پشت را تا حدی گرم کنید که هنگام لمس کردن، داغ باشد.
برای جلوگیری از آسیب دیدن کنتاکت‌های فنری، پیک را بیش از ۳ میلی‌متر وارد نکنید.

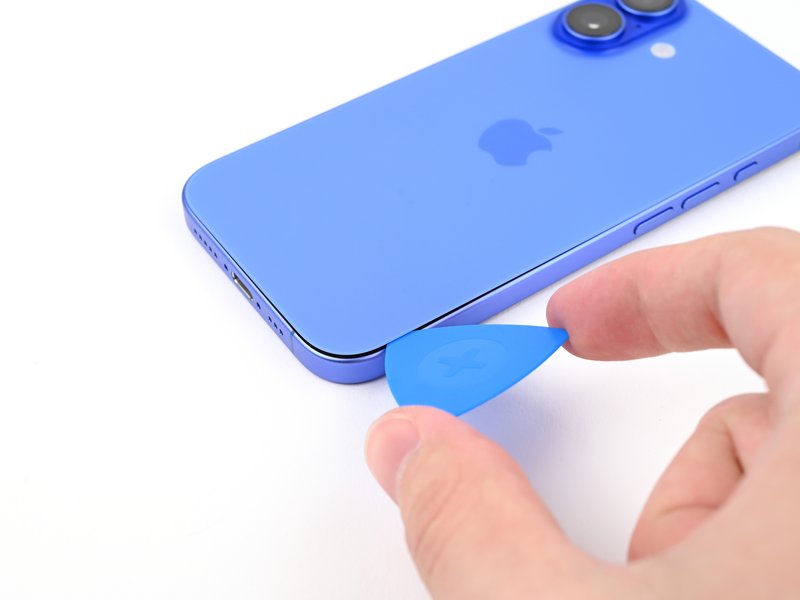

پیک را در امتداد لبه پایینی، از گوشه سمت راست به سمت دکمه کاهش صدا حرکت دهید تا چسب جدا شده و گیره فلزی آزاد شود.
برای جلوگیری از آسیب به کابل شارژ بی‌سیم، پیک را از محدوده دکمه‌های تنظیم صدا جلوتر نبرید.
هنگام عبور از گیره فلزی، صدای آزاد شدن آن را خواهید شنید و لرزش آن را حس خواهید کرد.

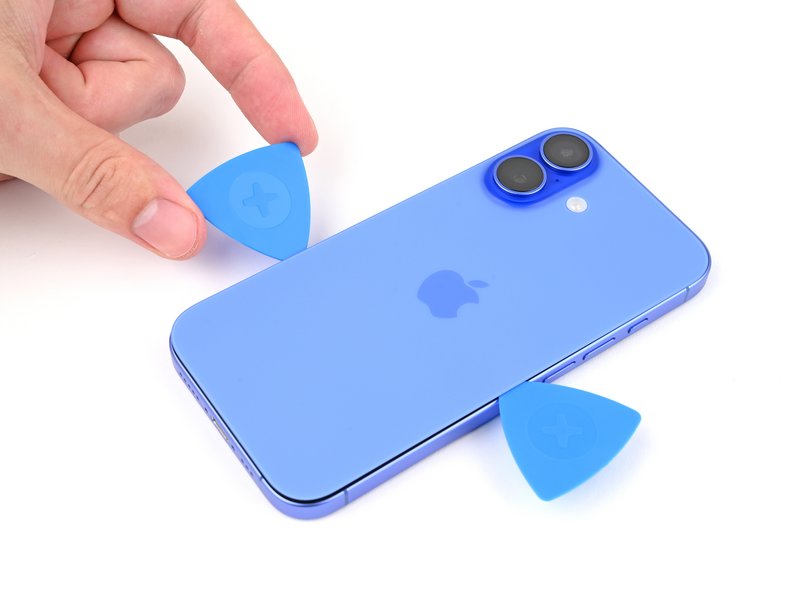

پیک را در همان‌جا باقی بگذارید تا از چسبیدن مجدد چسب جلوگیری شود.
با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت چپ شیشهٔ پشت را تا حدی گرم کنید که هنگام لمس کردن، داغ باشد.
برای جلوگیری از آسیب دیدن کنتاکت‌های فنری، ابزار بازکننده (پیک) را بیش از ۳ میلی‌متر وارد نکنید.

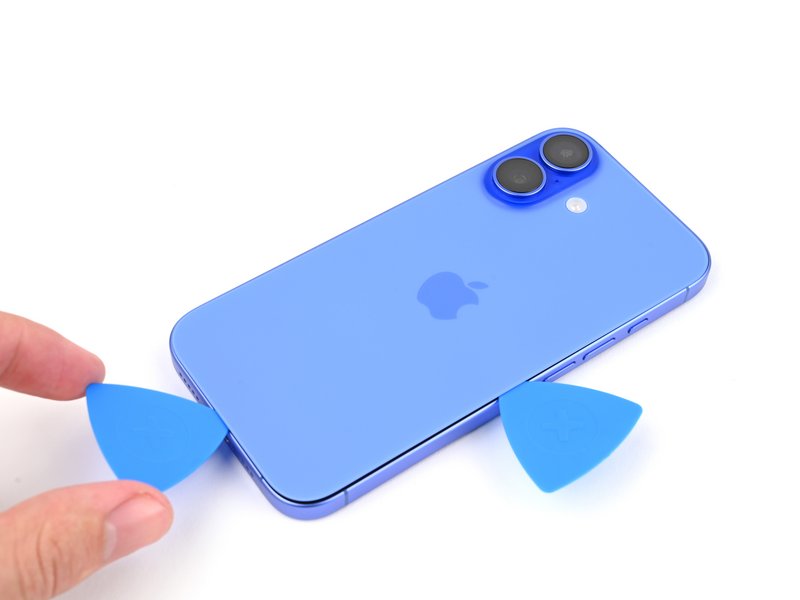

دومین ابزار بازکننده را در لبه پایینی وارد کنید.
ابزار دوم را از گوشه پایین سمت چپ عبور داده و در امتداد لبه سمت چپ صفحه حرکت دهید تا چسب جدا شده و گیره‌های فلزی آزاد شوند.
هنگام عبور از روی گیره‌های فلزی، صدای آزاد شدن آن‌ها را خواهید شنید و لرزش ناشی از آن را حس خواهید کرد.
این ابزار را در گوشه بالا سمت چپ باقی بگذارید تا از چسبیدن مجدد چسب جلوگیری شود.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌ی بالایی شیشه‌ی پشت را تا حدی گرم کنید که هنگام لمس کردن، داغ باشد.
برای جلوگیری از آسیب دیدن کنتاکت‌های فنری، پیک (ابزار بازکننده) را بیش از ۳ میلی‌متر وارد نکنید.

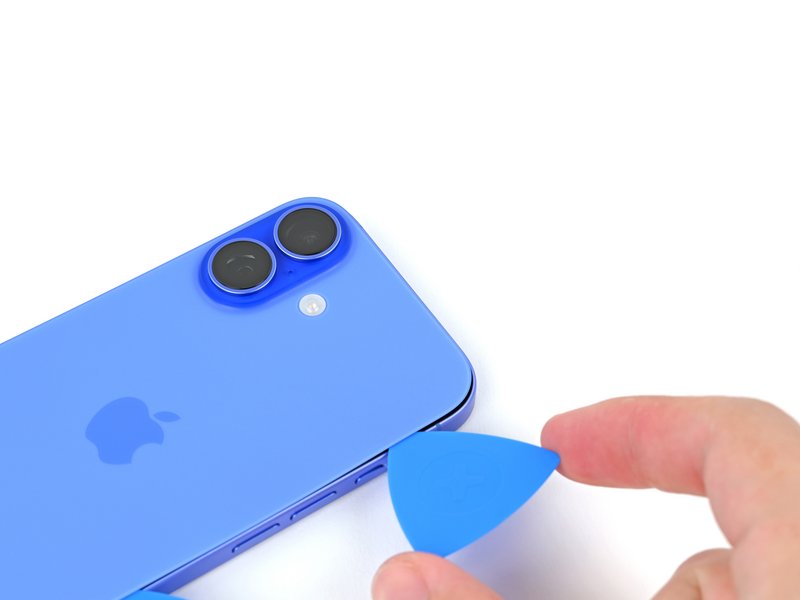

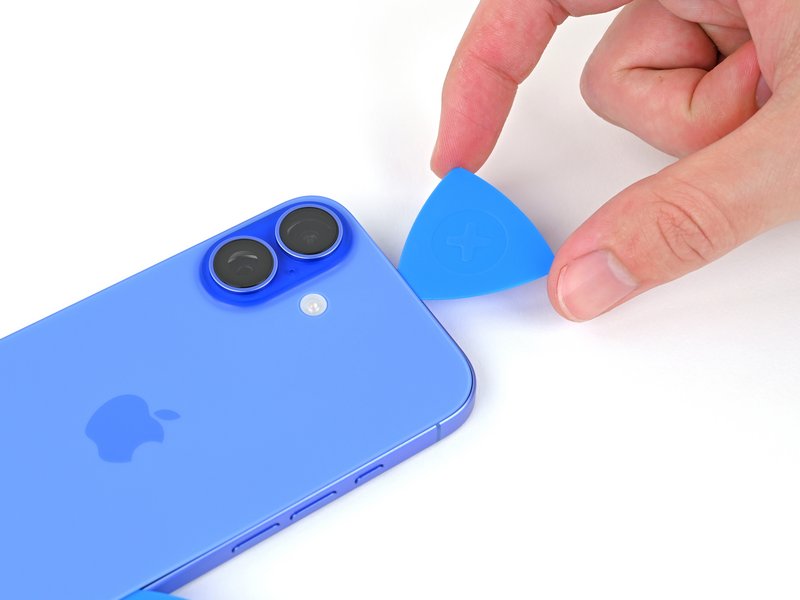

دومین پیک را از گوشه بالا سمت چپ و در امتداد لبه بالایی حرکت دهید تا چسب جدا شده و گیره‌های فلزی آزاد شوند.
هنگام عبور از روی گیره‌های فلزی، صدای آزاد شدن آن‌ها را خواهید شنید و لرزش ناشی از آن را حس خواهید کرد.
به حرکت دادن پیک در اطراف گوشه بالا سمت راست ادامه دهید تا به دکمه Action برسید.
این پیک را در جای خود باقی بگذارید تا از چسبیدن مجدد چسب جلوگیری شود.
در این مرحله، شیشه پشت باید از قاب جدا شده باشد. اگر احساس کردید شیشه پشت گیر کرده است، دوباره با پیک دور تا دور لبه‌ها را بررسی کنید تا مطمئن شوید بخشی از چسب یا گیره‌ای باقی نمانده باشد.

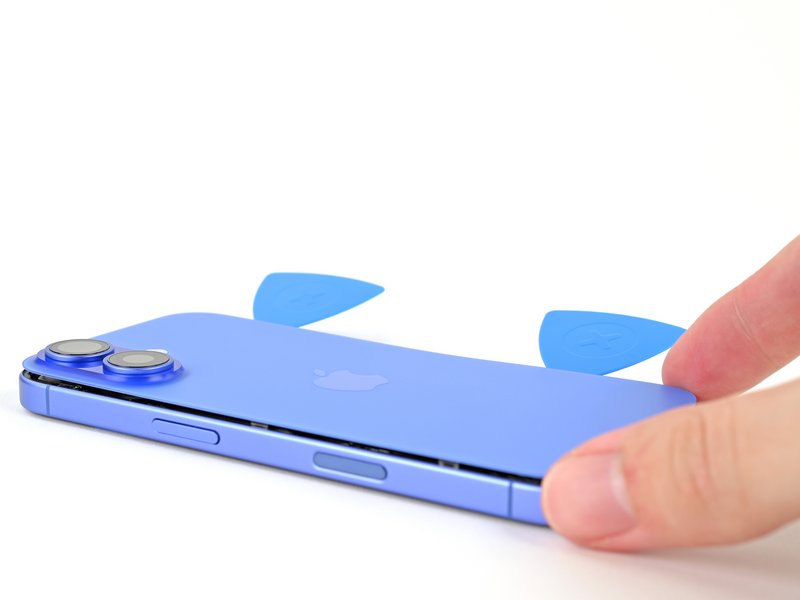

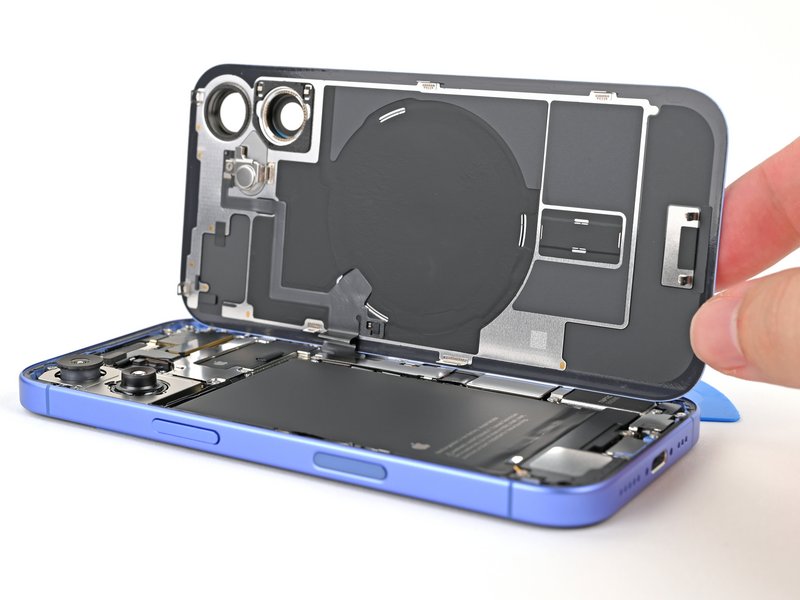

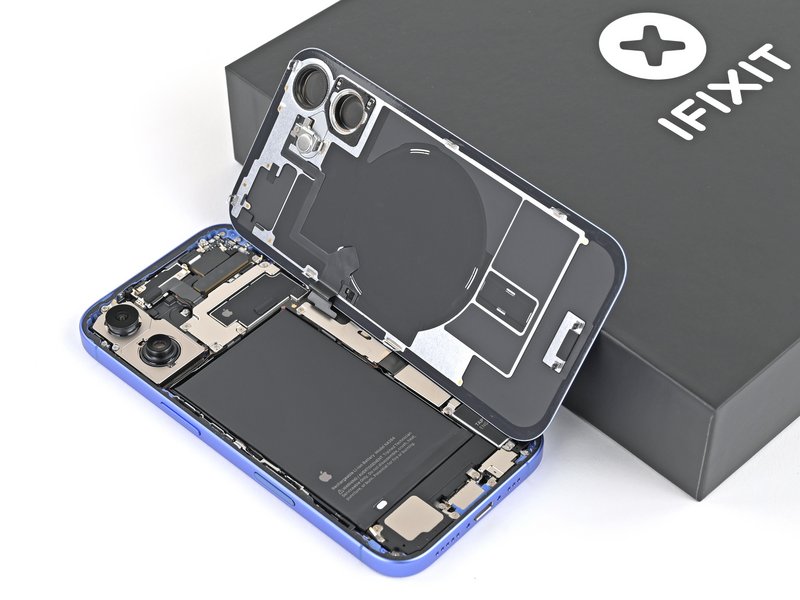

شیشه پشت را به سمت راست گوشی باز کنید تا چسب‌های باقی‌مانده نیز جدا شوند.
شیشه پشت را با تکیه‌گاهی تمیز و محکم نگه دارید.
پیش از ادامه کار، پیک‌ها را بردارید.

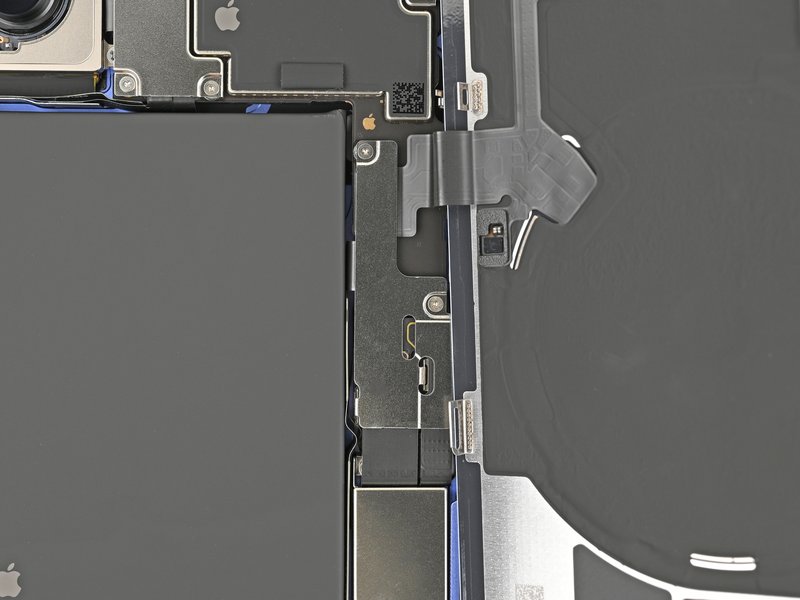

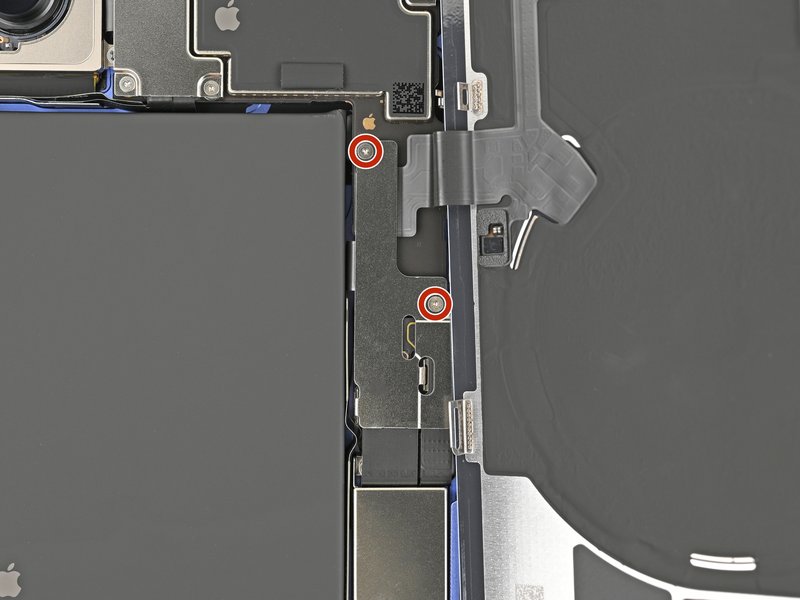

با استفاده از پیچ‌گوشتی سه‌پره (Tri-point) مدل Y000، دو پیچ ۱ میلی‌متری را که درپوش کانکتور میانی را نگه داشته‌اند، باز کنید.

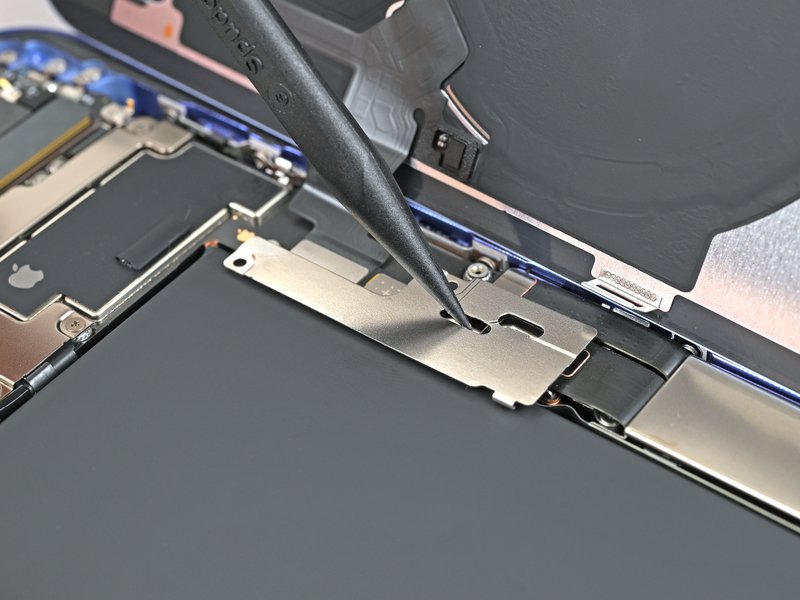

نوک ابزار اسپاجر (spudger) را در یکی از شیارهای روی درپوش کانکتور میانی قرار دهید.

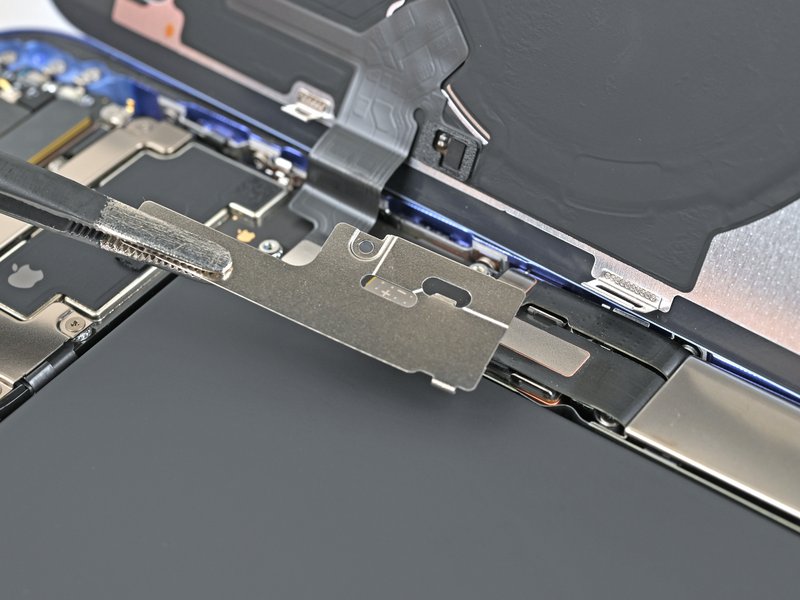

درپوش را به سمت لبه چپ گوشی بلغزانید و قلاب آن را از شیار مربوطه روی برد اصلی (logic board) آزاد کنید.
درپوش را بردارید.
نوک ابزار اسپاجر (spudger) را در یکی از شیارهای روی درپوش کانکتور میانی قرار دهید.
درپوش را به سمت لبه چپ گوشی بلغزانید و قلاب آن را از شیار مربوطه روی برد اصلی (logic board) آزاد کنید.
درپوش را بردارید.

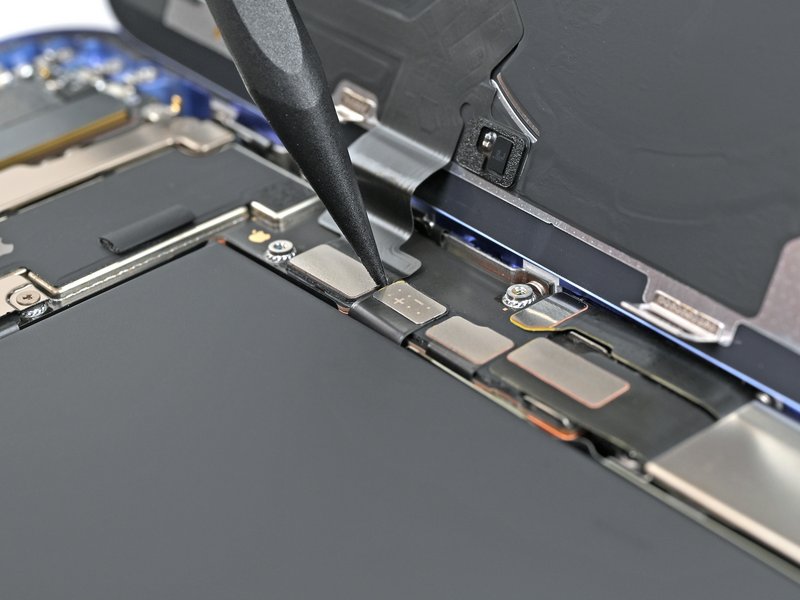

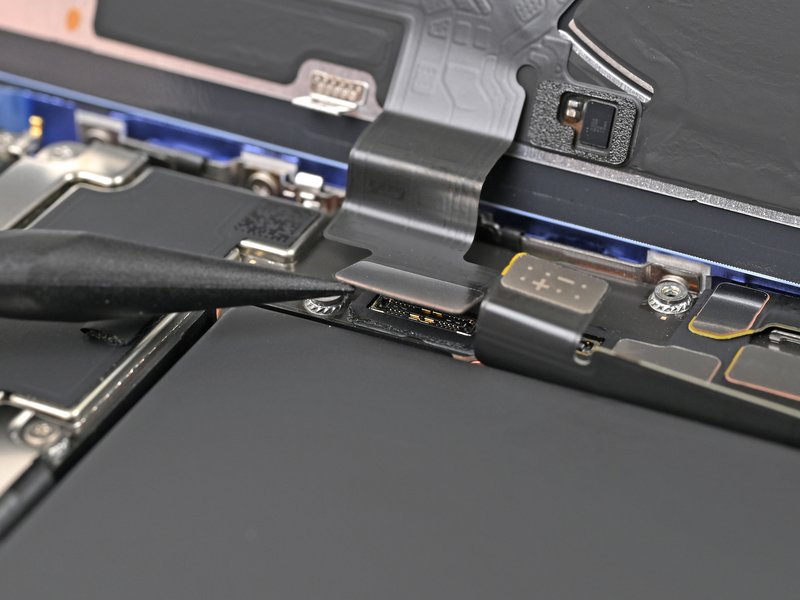

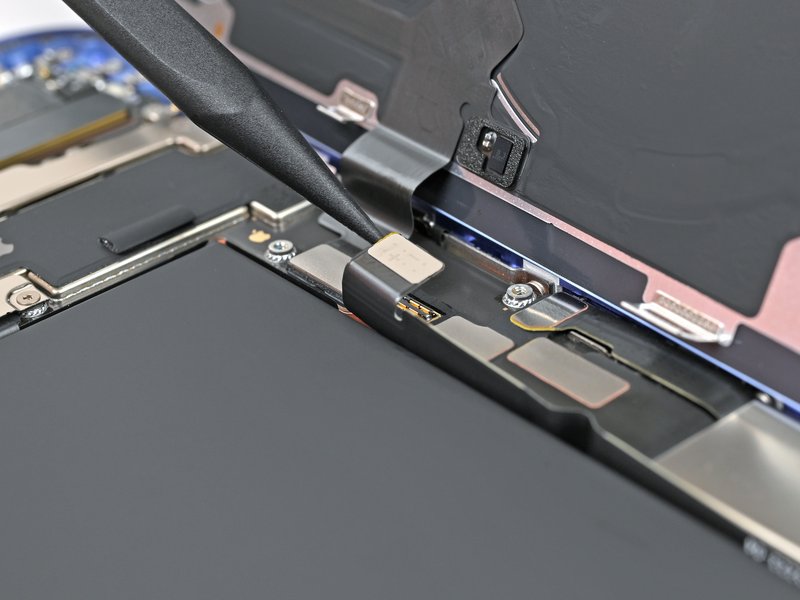

با استفاده از نوک ابزار اسپاجر (spudger)، کانکتور فشاری کویل شارژ بی‌سیم را به سمت بالا اهرم کرده و جدا کنید.

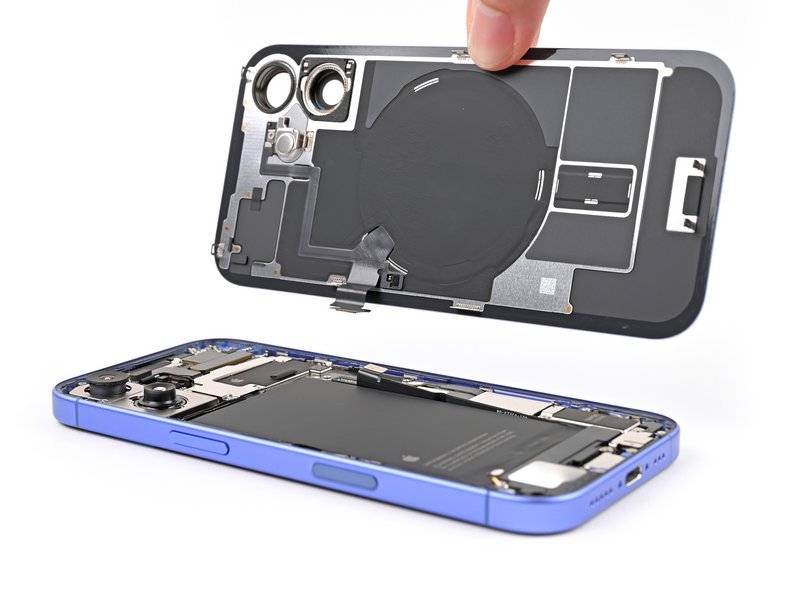

شیشه پشتی را از روی فریم بلند کرده و جدا کنید.

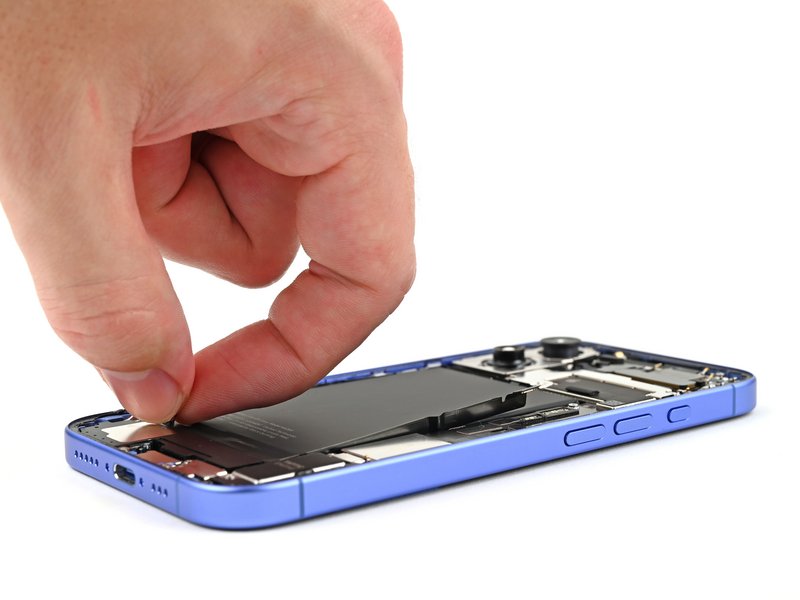

با استفاده از یک پیک یا ناخن تمیز، زبانه نقره‌ای رنگِ لبه‌ی پایینی باتری را بلند کنید.

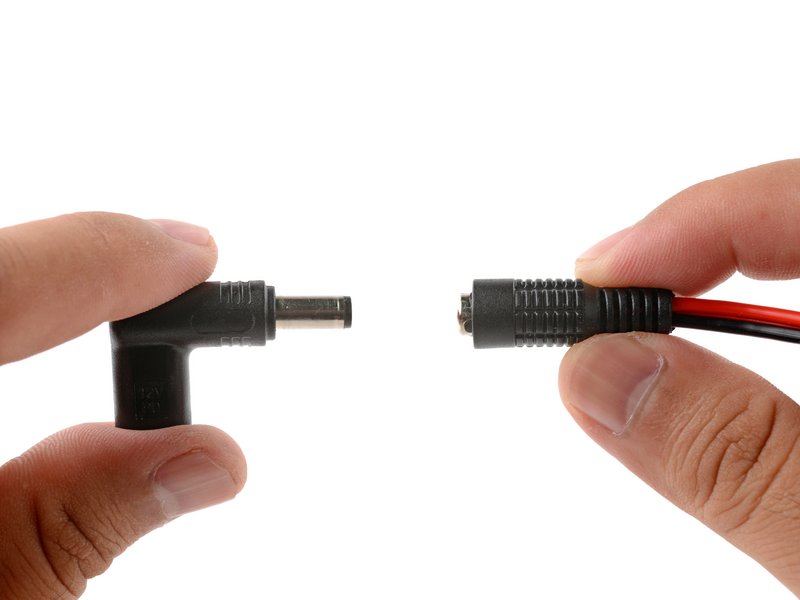

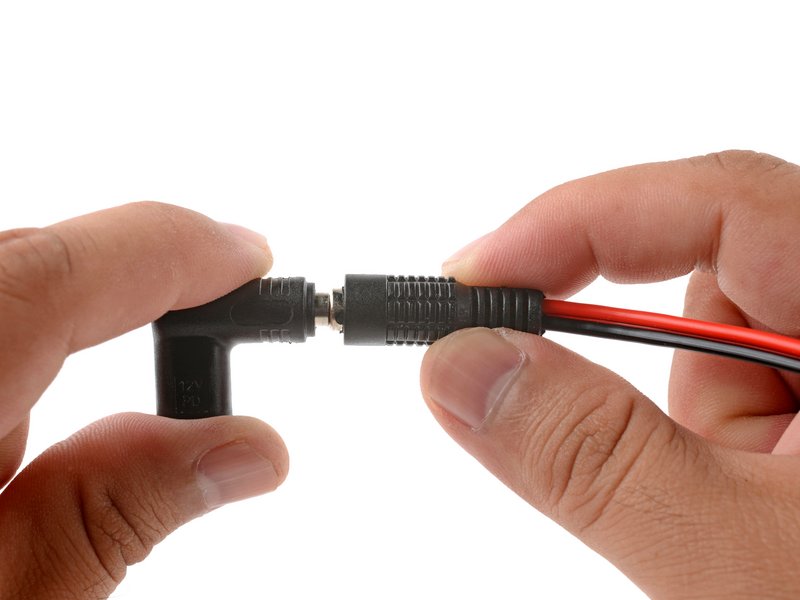

کانکتور استوانه‌ای (Barrel connector) دستگاه VoltClip را به رابط زانویی USB-C متصل کنید.
فعلاً VoltClip را به منبع تغذیه وصل نکنید؛ زیرا ممکن است گیره‌های آزاد به‌طور تصادفی با یکدیگر تماس پیدا کرده و باعث اتصال کوتاه شوند.

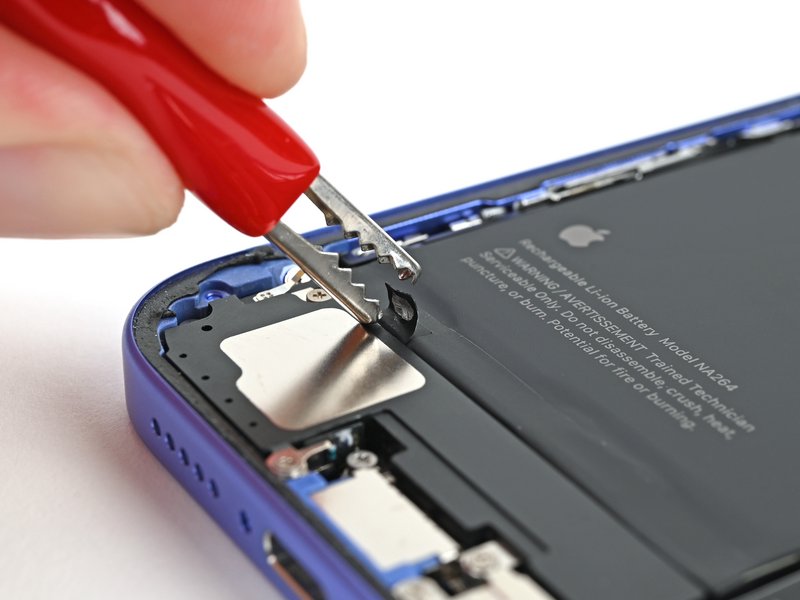

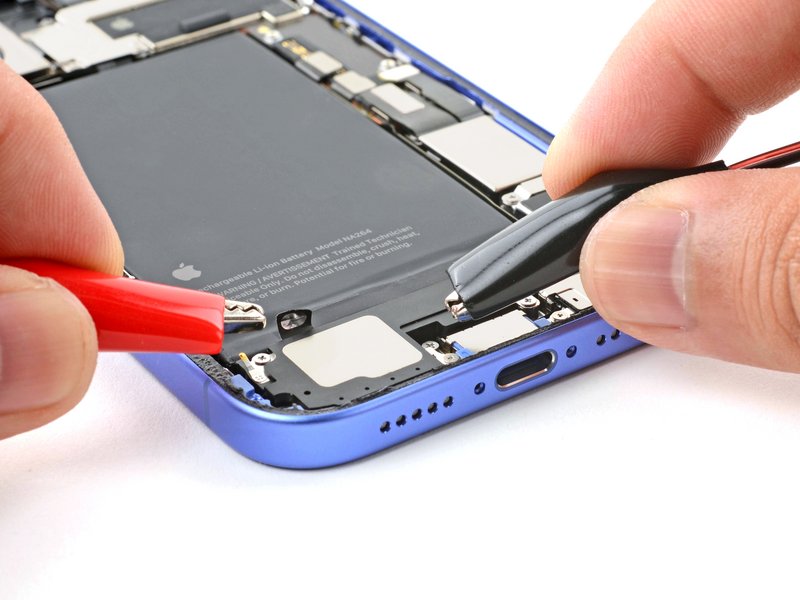

گیره قرمز را به زبانه نقره‌ای متصل کنید.

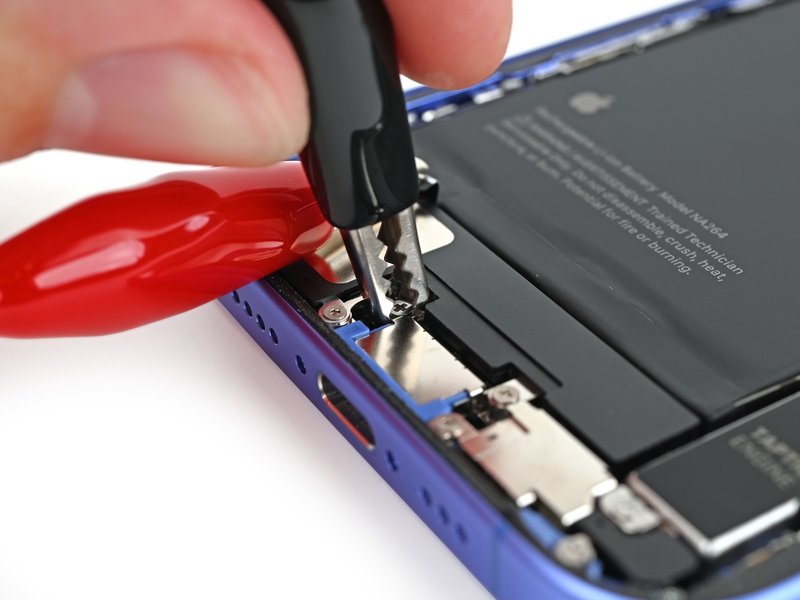

گیره مشکی را به پیچ اتصال به زمین (Earth) متصل کنید.
مطمئن شوید که گیره قرمز با هیچ سطح فلزیِ غیرمرتبطی تماس نداشته باشد.

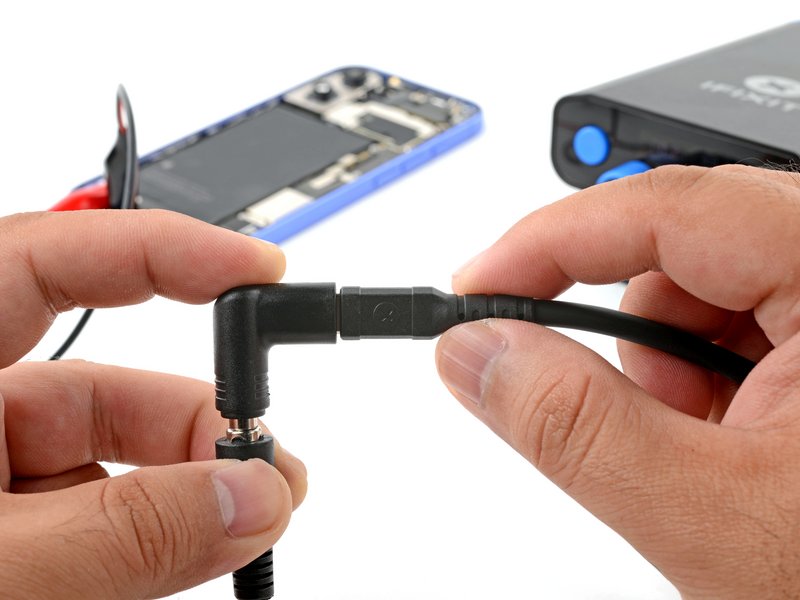

یک کابل USB-C متصل به منبع تغذیه را به رابط زانویی USB-C وصل کنید و ۹۰ ثانیه صبر کنید تا چسب شل شود.

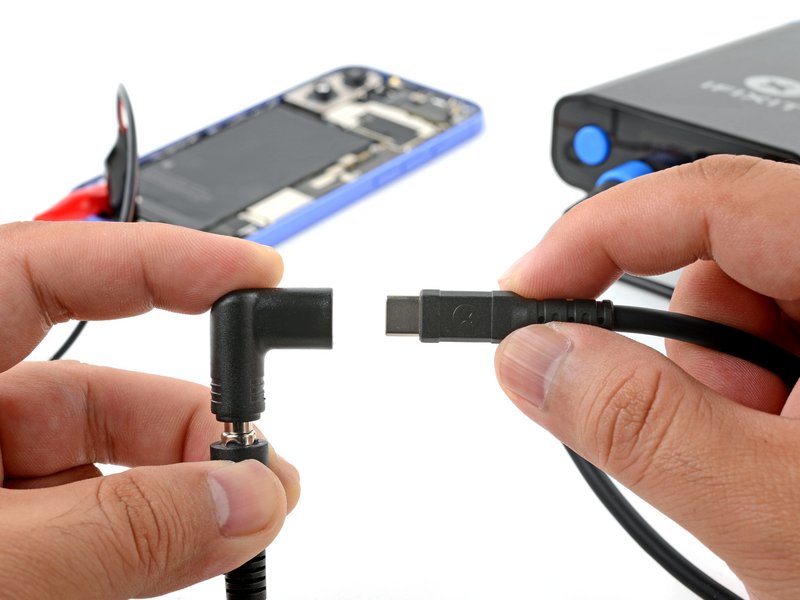

کابل USB-C را از قطعه زانویی جدا کنید و سپس گیره‌ها را جدا نمایید.
در این مرحله، چسب باید کاملاً شل شده باشد.
اگر باتری در حین انجام این کار تکان نمی‌خورد، گیره‌ها را دوباره برای یک دقیقه دیگر متصل کرده و مجدداً تلاش کنید.

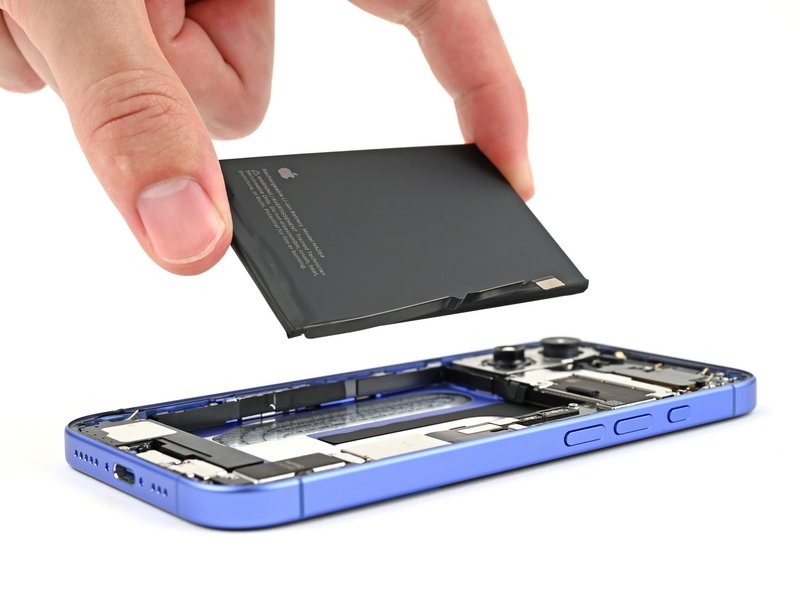

سپس زبانه نقره‌ای‌رنگ را بگیرید و باتری را از قاب بیرون بکشید.
به‌عنوان روش جایگزین، میتوانید برای بیرون کشیدن باتری از ابزار مکنده (ساکشن) استفاده کنید. اگر باتری به‌راحتی خارج نمی‌شود، به آن فشار وارد نکنید؛ بلکه مرحله قبل را تکرار نمایید.
منبع: iFixit
