آموزش تعویض ترک پد مک بوک نئو Neo
این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)
- میزان سختی : متوسط
- زمان مورد نیاز : 45 دقیقه - ۱ ساعت
- تعداد مراحل : ۲۶
برای تعویض ترک‌پد شکسته یا ترک‌خورده در مک‌بوک نئو، این راهنما را دنبال کنید.
برای ایمنی خود، قبل از جداسازی قطعات، باتری را تا زیر ۲۵٪ تخلیه کنید. این کار خطر آتش‌سوزی خطرناک را در صورت آسیب دیدن تصادفی باتری در حین تعمیر کاهش می‌دهد. اگر باتری شما متورم شده است، اقدامات احتیاطی لازم را انجام داده و با استفاده از این راهنما آن را تعویض کنید.
مک‌بوک را به‌طور کامل خاموش کنید و در آن را ببندید. تا زمانی که باتری را به‌صورت ممکن جدا کند، در دستگاه را بسته نگه دارید.
تمام کابل‌ها و لوازم جانبی را جدا کنید.
کامپیوتر را روی یک سطح کار تمیز، به‌صورت وارونه (پشت‌ورو) قرار دهید.

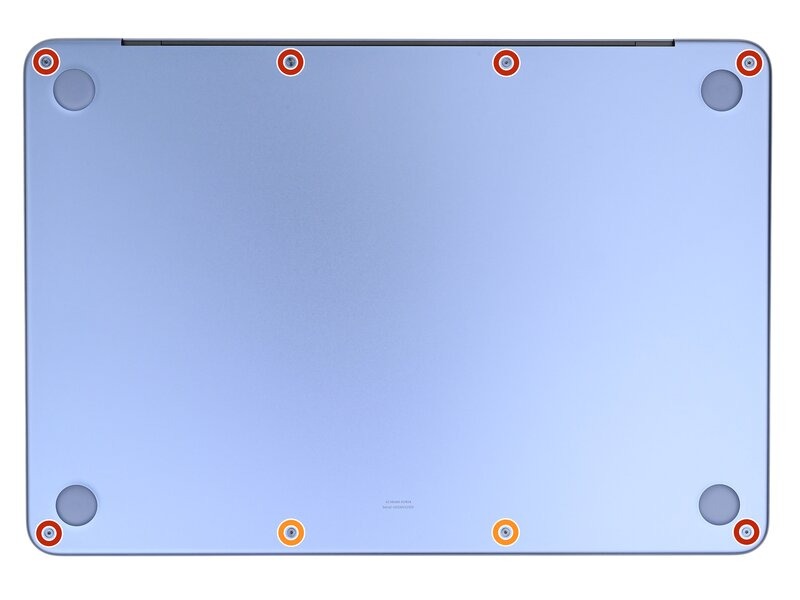

با استفاده از یک پیچ‌گوشتی پنج‌پر (Pentalobe) مدل P5، هشت پیچی را که درپوش زیرین را نگه داشته‌اند باز کنید:
شش پیچ به طول ۴.۱ میلی‌متر
دو پیچ به طول ۴.۵ میلی‌متر
هنگام بستن مجدد دستگاه، ابتدا پیچ‌ها را به‌صورت ناقص (شل) جا بزنید تا از هم‌راستا بودن آن‌ها اطمینان حاصل کنید؛ سپس پیش از بستن سایر پیچ‌ها، پیچ‌های موجود در گوشه‌ها (مانند گوشه بالا-راست، پایین-چپ و غیره) را سفت کنید.
درپوش زیرین توسط دو گیره، که یکی در هر طرف قرار دارد، در جای خود نگه داشته شده است.

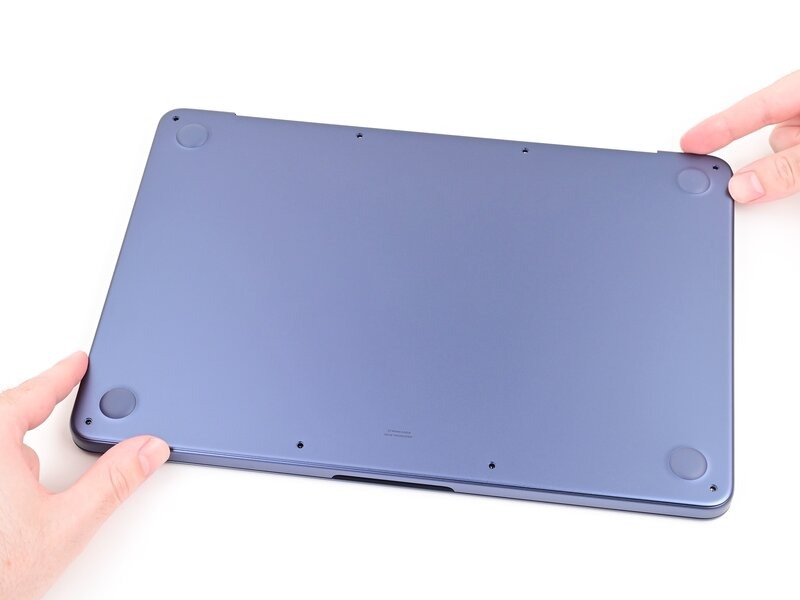

با استفاده از انگشتان خود، گوشه سمت راستِ بالای درپوش زیرین (نزدیک درگاه‌های USB-C) را بلند کنید تا گیره موجود در لبه سمت راست آزاد شود.
اگر در انجام این کار مشکل دارید، از سرِ تختِ یک ابزار بازکننده (spudger) استفاده کنید تا گوشه را بالا بیاورید؛ به‌طوری که بتوانید آن را با انگشتان خود بگیرید. همچنین می‌توانید یک ابزار مخصوص باز کردن قاب (opening pick) را در امتداد لبه‌ها حرکت دهید تا گیره‌ها آزاد شوند.
همین مراحل را در سمت چپ نیز تکرار کنید تا گیره آن سمت هم آزاد شود.
درپوش زیرین را بردارید.
هنگام نصب مجدد، درپوش زیرین را با سوراخ‌های پیچ آن هم‌تراز کنید، سپس روی دو ضلع کوتاه‌تر فشار دهید تا گیره‌های موجود در هر طرف، در جای خود جا بیفتند.

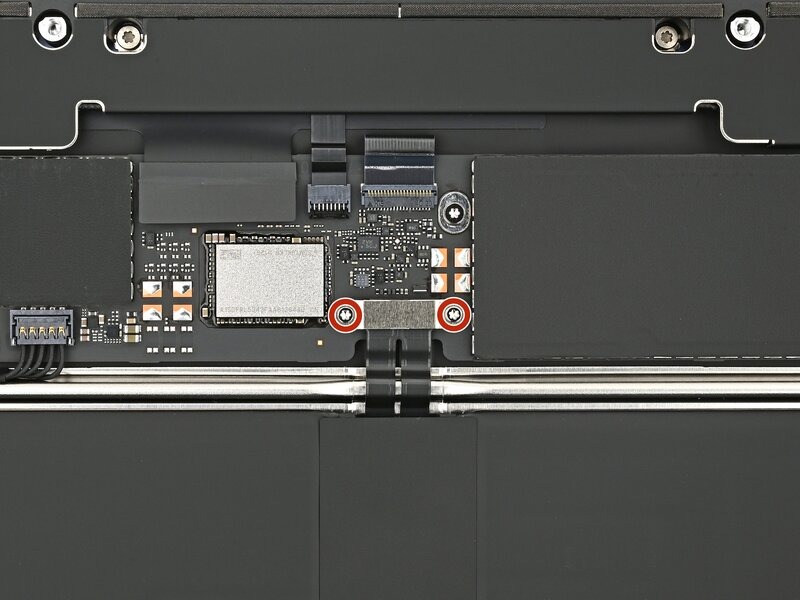

با استفاده از پیچ‌گوشتی Torx Plus 3IP، دو پیچ ۱.۷ میلی‌متری را که پوشش کانکتور باتری را در جای خود نگه داشته‌اند، باز کنید.
اگرچه در مک‌بوک نئو (MacBook Neo) از پیچ‌های Torx Plus استفاده شده است، اما سری‌های استاندارد Torx نیز کارساز هستند (برای مثال، می‌توانید به‌جای 3IP از T3 استفاده کنید). هنگام باز کردن پیچ‌ها، نیرویی یکنواخت و رو به پایین اعمال کنید تا از هرز شدن (خراب شدن) شیارهای پیچ جلوگیری شود.

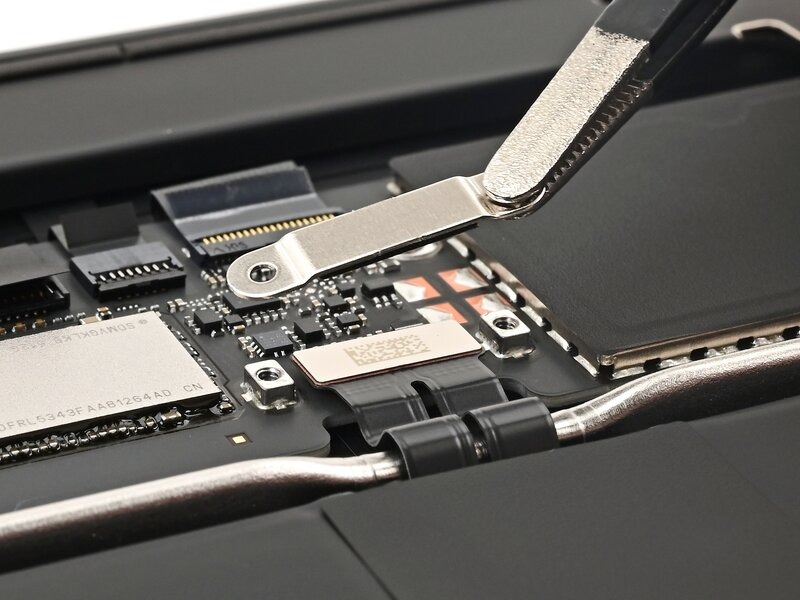

از موچین یا انگشتان خود برای برداشتن درپوش کانکتور باتری استفاده کنید.

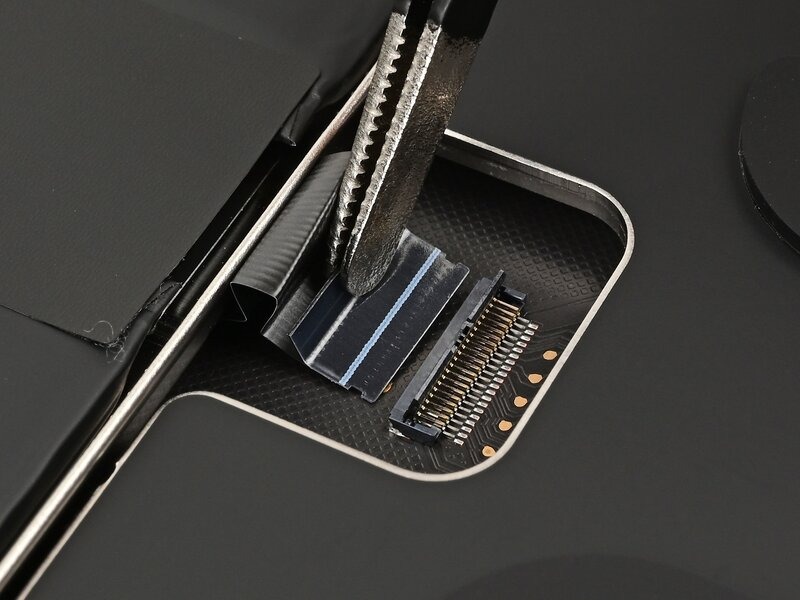

با استفاده از سرِ تختِ ابزار بازکننده (spudger)، کانکتور فشاری باتری را به سمت بالا اهرم کرده و جدا کنید.
برای اتصال مجدد، کانکتور را به‌دقت روی سوکت آن قرار دهید و به سمت پایین فشار دهید—ابتدا روی یکی از اضلاع کوتاه‌تر و سپس روی ضلع دیگر—تا زمانی که با صدای «کلیک» در جای خود جا بیفتد. سعی نکنید کانکتور را با زور در جای خود قرار دهید. اگر در این کار مشکل دارید، موقعیت آن را اصلاح کرده و دوباره تلاش کنید.

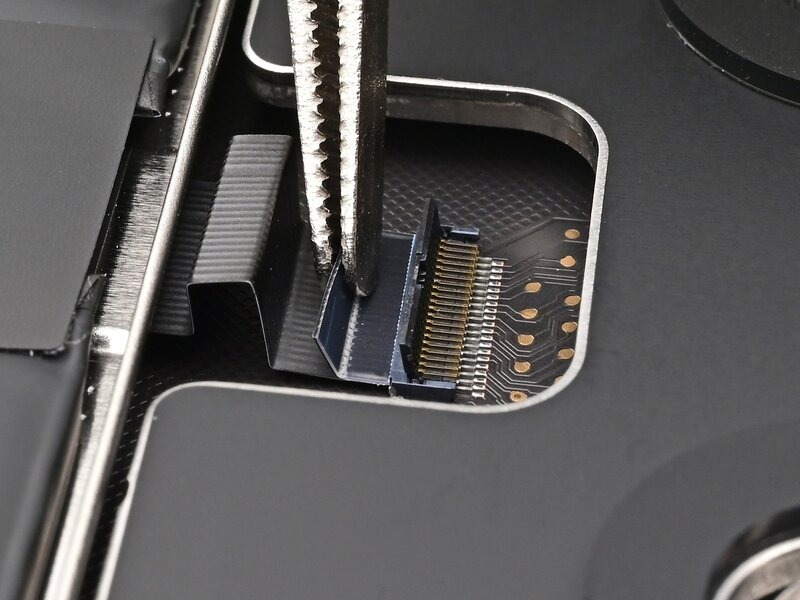

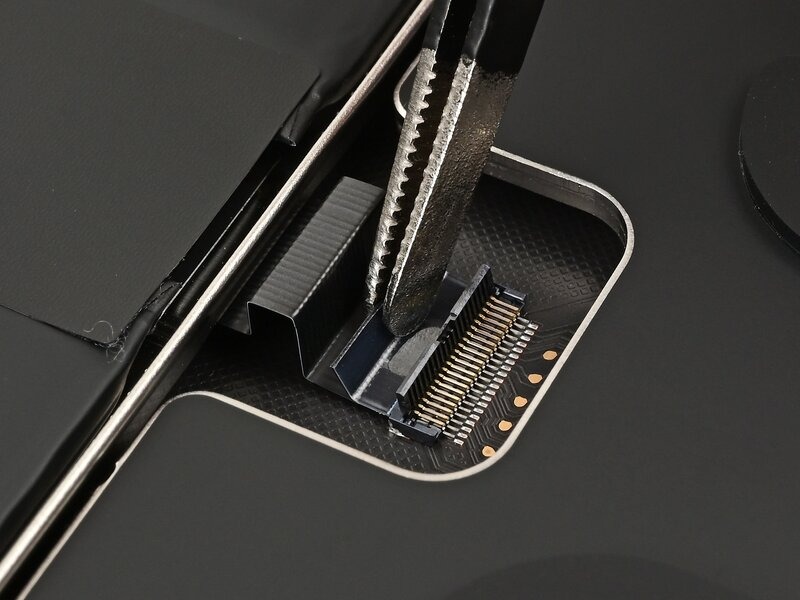

از سرِ تختِ ابزار بازکننده (spudger) استفاده کنید تا زبانه قفل‌کننده لولادارِ روی کانکتور ZIF کابل ترک‌پد را بلند کنید.
با استفاده از موچین یا انگشتان خود، کابل ترک‌پد را به‌آرامی از سوکت آن بیرون بکشید.

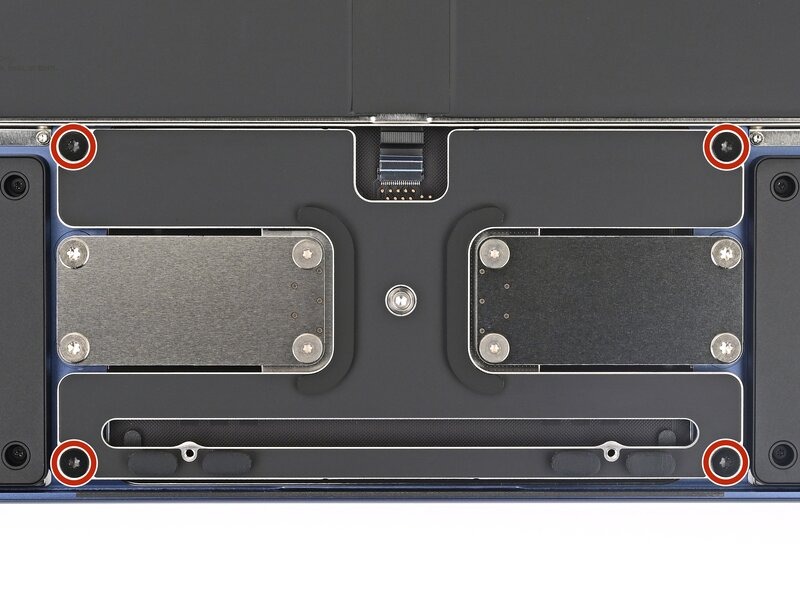

برای باز کردن چهار پیچ سیاه ۵.۳ میلی‌متری که صفحه پایه ترک‌پد را نگه داشته‌اند، از یک پیچ‌گوشتی Torx Plus 8IP استفاده کنید.

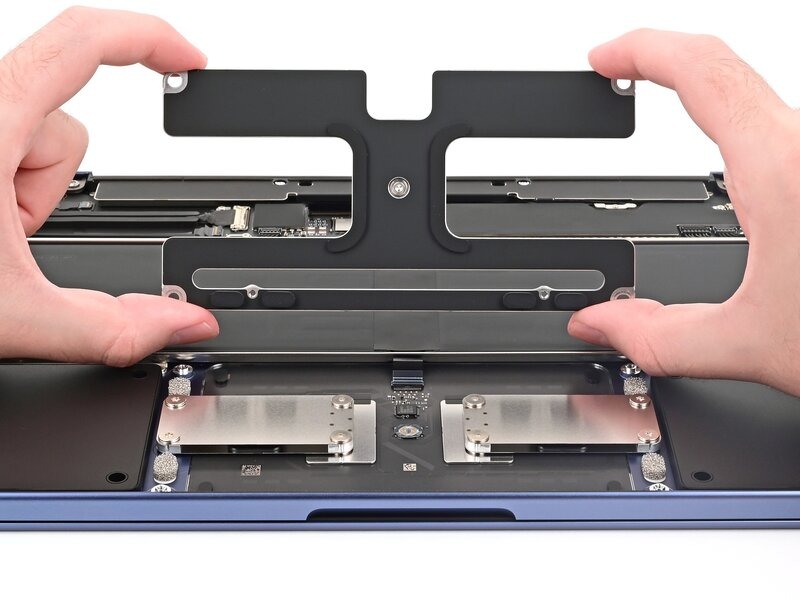

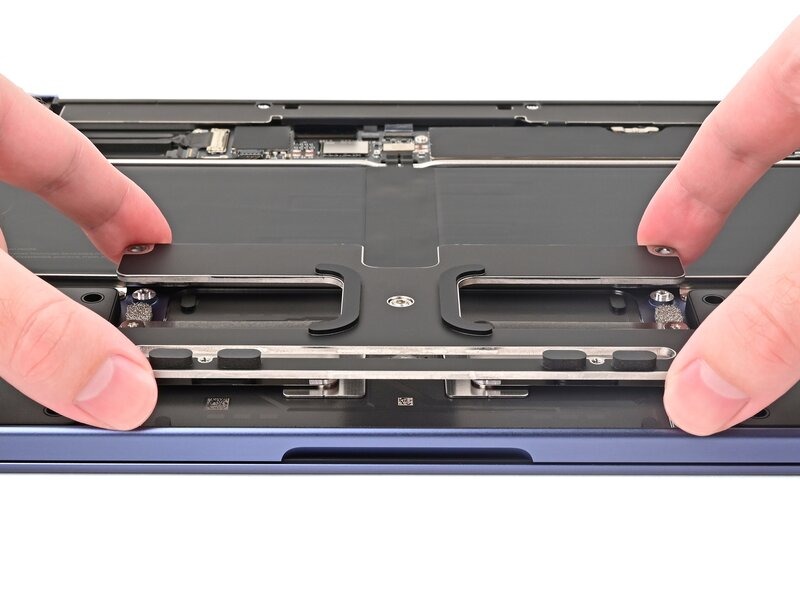

صفحه پایه ترک‌پد را بردارید و جدا کنید.

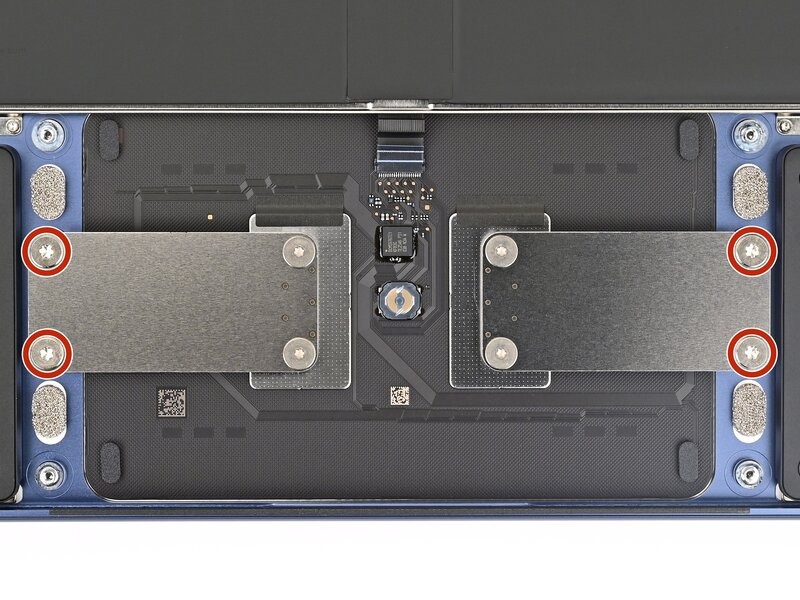

برای باز کردن چهار پیچ نقره‌ای ۵ میلی‌متری که ترک‌پد را در جای خود نگه داشته‌اند، از یک پیچ‌گوشتی Torx Plus 8IP استفاده کنید.

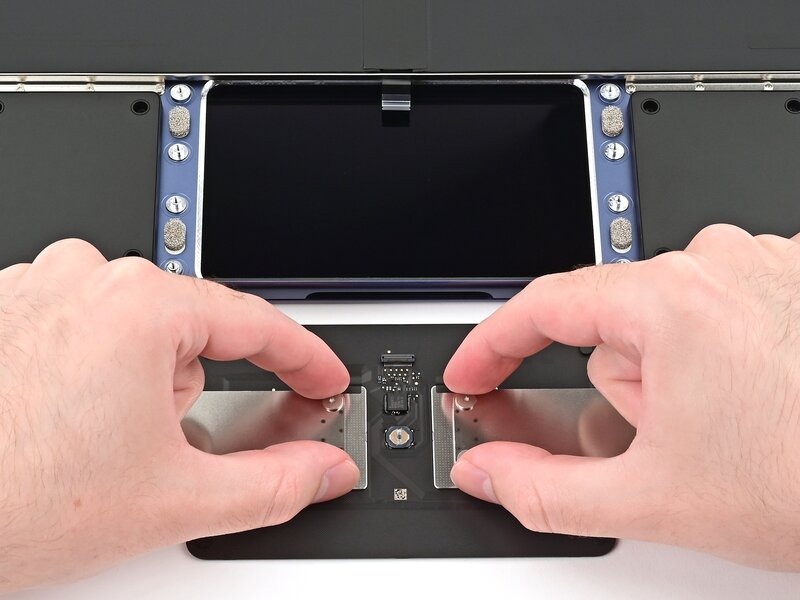

ترک‌پد را از قسمت مرکز بگیرید و آن را از زیر کابلش بیرون بکشید تا جدا شود.
اتمام مراحل باز کردن دستگاه را به شما تبریک می‌گوییم! مراحل باقی‌مانده نشان می‌دهند که چگونه مک‌بوک را دوباره مونتاژ کنید.

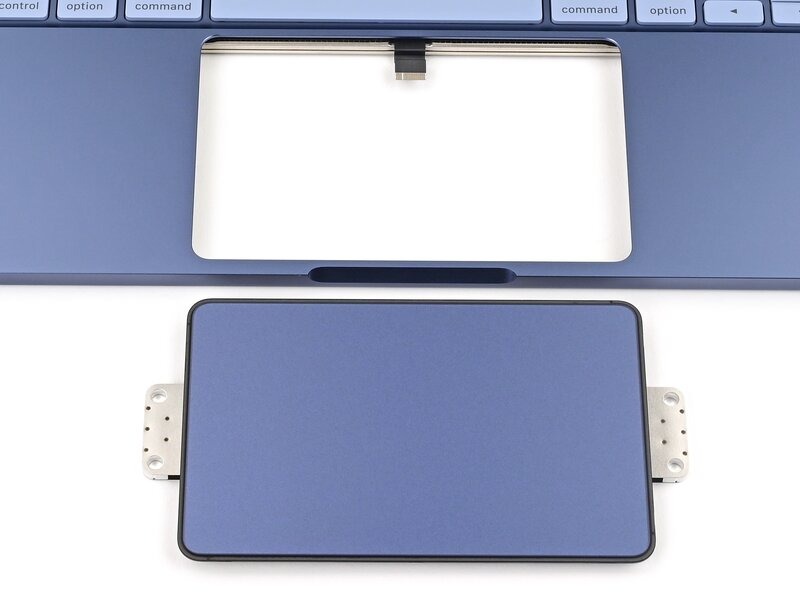

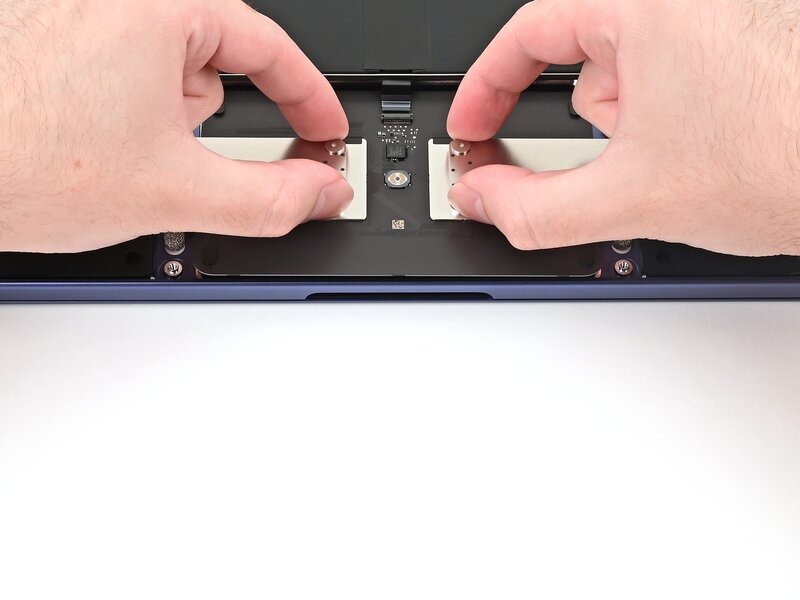

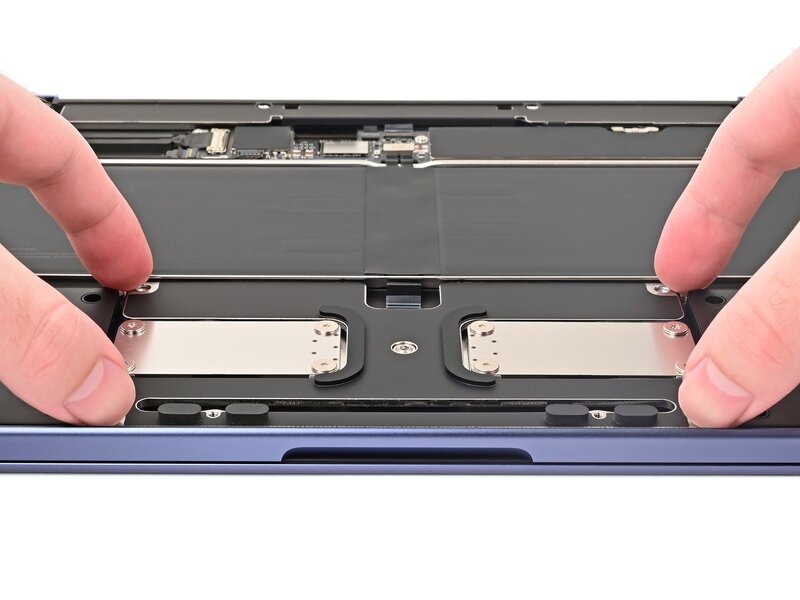

ترک‌پد جدید را از قسمت مرکز نگه دارید تا بتوانید آن را به زیر کابلش بلغزانید و در قاب جا دهید.
برای نصب چهار پیچ نقره‌ای به طول ۵.۰ میلی‌متر که ترک‌پد را در جای خود محکم می‌کنند، از یک پیچ‌گوشتی Torx Plus 8IP استفاده کنید.
صفحه پایه ترک‌پد را با سوراخ‌های پیچ آن هم‌تراز کنید؛ دقت کنید که بریدگیِ موجود در لبه‌ی بلندِ آن، رو به سمت باتری باشد.

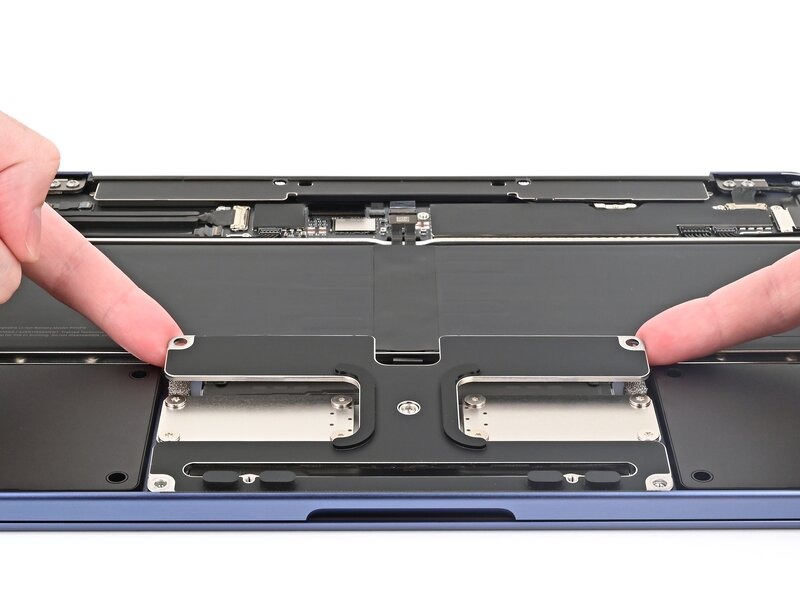

صفحه پایه ترک‌پد را در جای خود قرار دهید.
برای نصب چهار پیچ سیاه به طول ۵.۳ میلی‌متر که صفحه پایه ترک‌پد را در جای خود محکم می‌کنند، از یک پیچ‌گوشتی Torx Plus 8IP استفاده کنید.
مطمئن شوید که زبانه قفل به سمت بالا قرار گرفته است و کابل ترک‌پد را به آرامی در سوکت خود قرار دهید.
زبانه قفل را به سمت پایین بچرخانید تا کابل محکم شود.

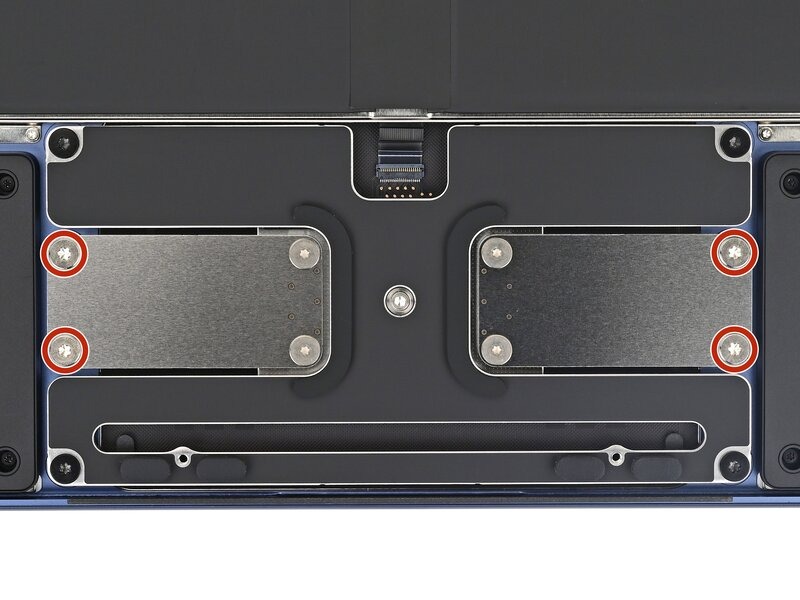

با استفاده از یک پیچ‌گوشتی Torx Plus 8IP، چهار پیچ نقره‌ای به طول ۵.۰ میلی‌متر را که ترک‌پد را در جای خود نگه داشته‌اند، شل کنید (اما آن‌ها را کاملاً باز نکنید).

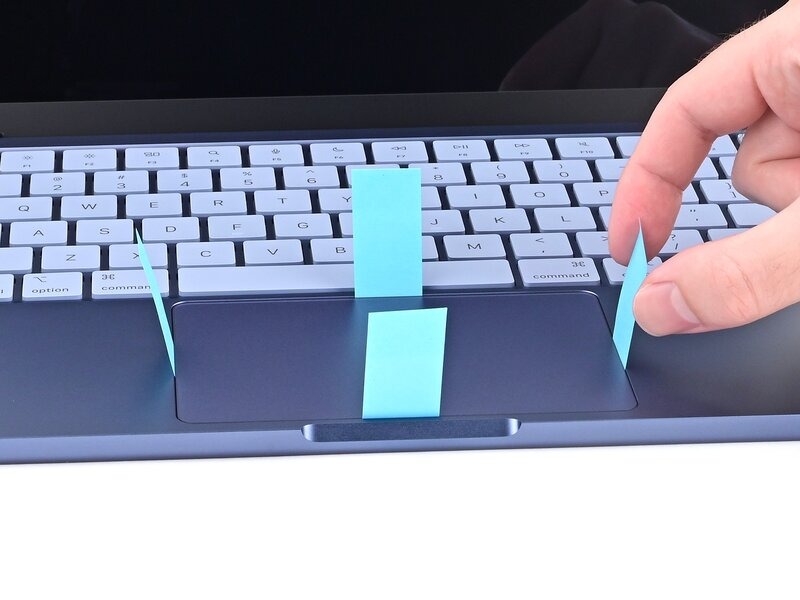

یک دسته دو تایی از یادداشت‌های چسب‌دار (استیکی‌نوت) را به صورت افقی از وسط نصف کنید، سپس آن‌ها را به صورت عمودی به چهار تکه با اندازه یکسان برش دهید.
قسمت بدون چسبِ هر تکه را در شکاف میان ترک‌پد (تاچ‌پد) و قاب دستگاه، دقیقاً در وسطِ هر لبه، وارد کنید.
سپس هر تکه را به سمت پایین تا کنید و به بدنه لپ‌تاپ بچسبانید.

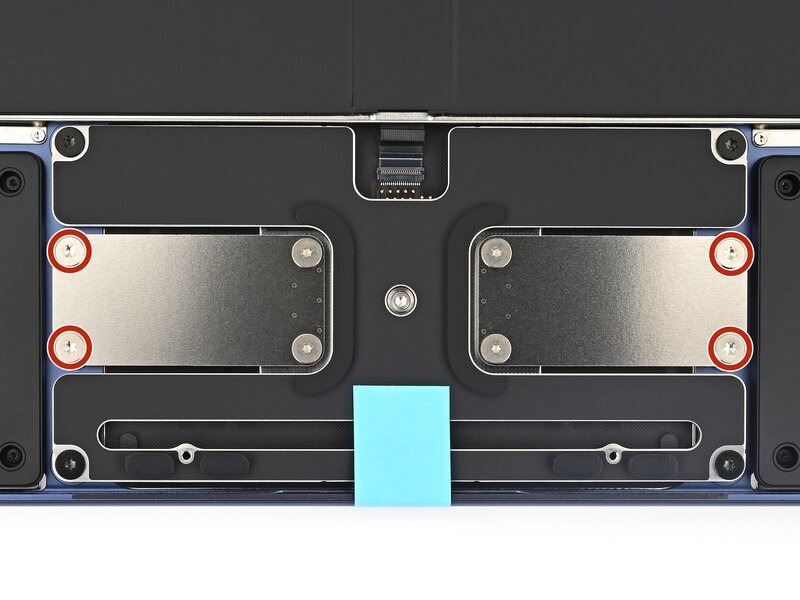

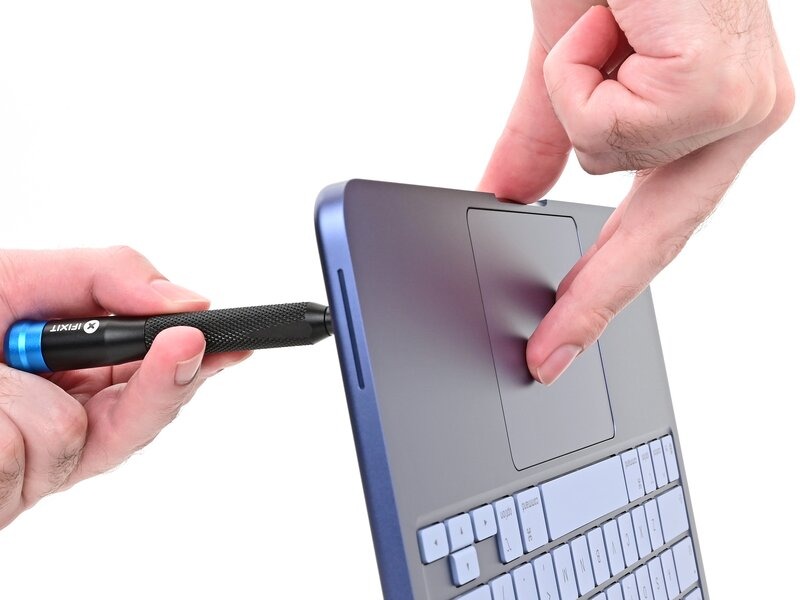

لپ‌تاپ را ببندید، آن را برگردانید و با استفاده از پیچ‌گوشتی Torx Plus 8IP، چهار پیچ نقره‌ای ۵ میلی‌متری را که ترک‌پد را در جای خود نگه داشته‌اند، سفت کنید.
لپ‌تاپ را دوباره باز کنید، یادداشت‌های چسب‌دار را بردارید و بررسی کنید که آیا ترک‌پد دقیقاً در مرکز قرار گرفته است یا خیر. اگر در مرکز نیست، پیچ‌هایی را که در مرحله قبل بستید کمی شل کنید، ترک‌پد را در موقعیت صحیح نگه دارید و سپس پیچ‌ها را دوباره سفت کنید.

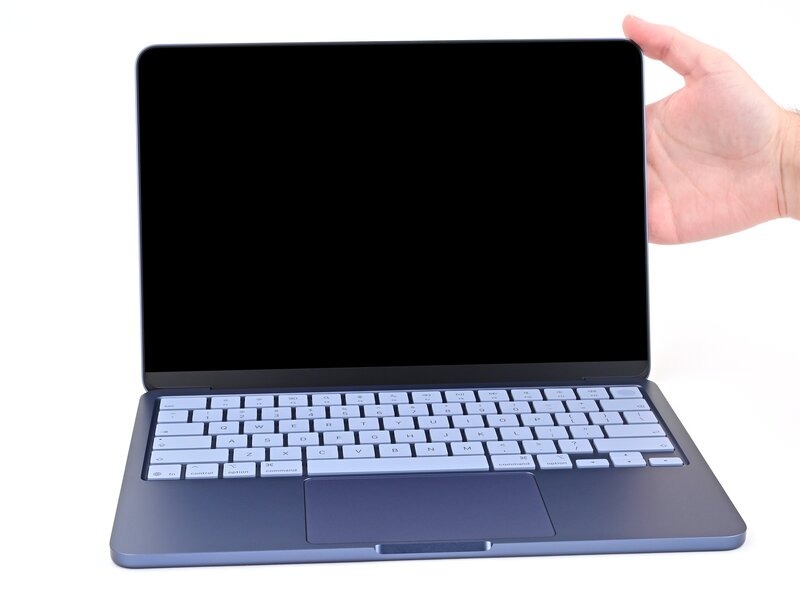

لپ‌تاپ را با احتیاط ببندید.

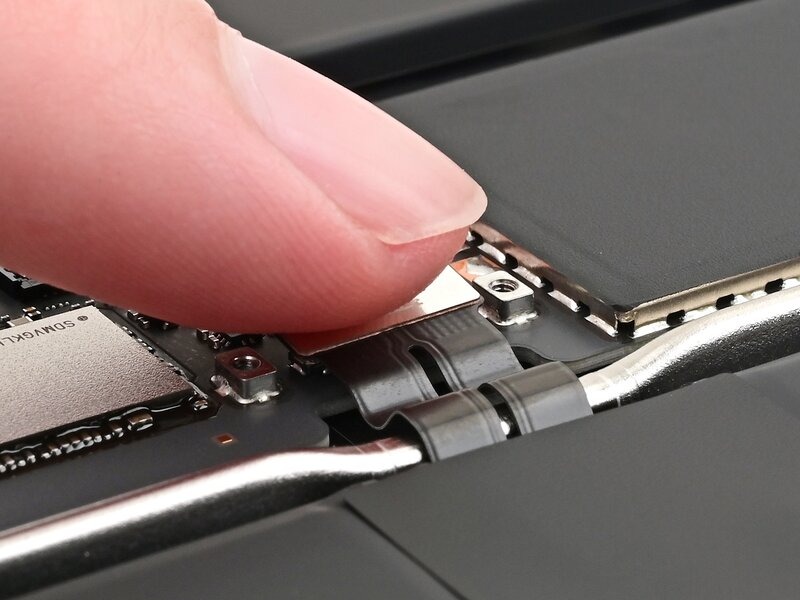

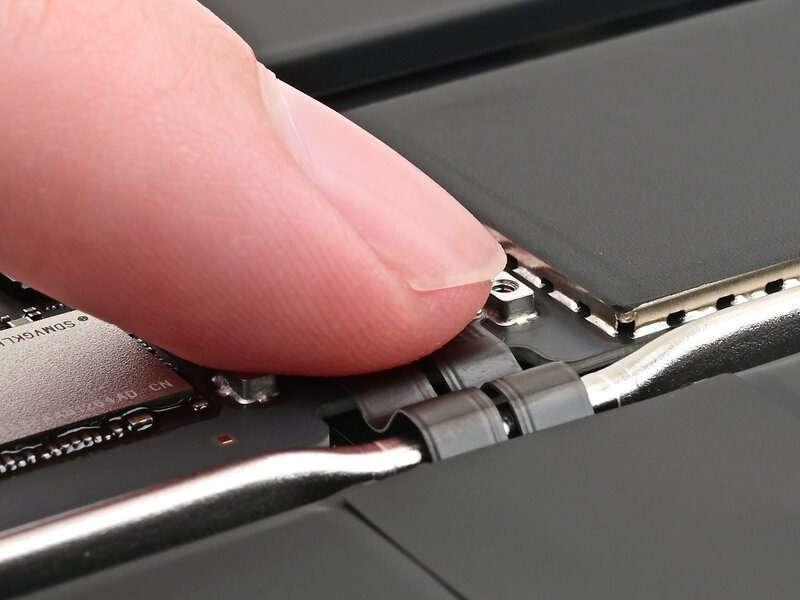

کانکتور باتری را با دقت روی سوکت آن قرار دهید و به سمت پایین فشار دهید تا با صدای کلیک در جای خود جا بیفتد. سعی نکنید کانکتور را با زور در جای خود قرار دهید. اگر در این کار مشکل دارید، موقعیت آن را اصلاح کنید و دوباره تلاش نمایید.

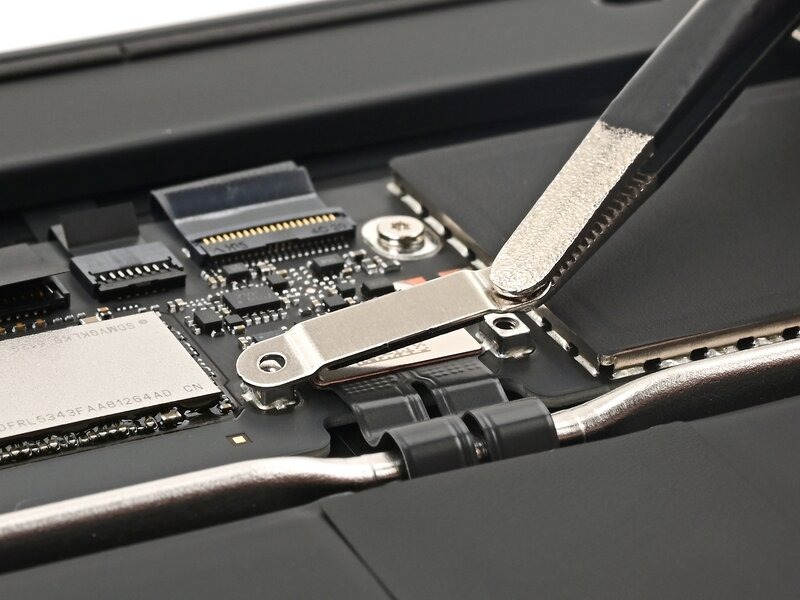

درپوش کانکتور باتری را در جای خود قرار دهید، به‌طوری که با سوراخ‌های پیچ آن هم‌تراز باشد.
با استفاده از یک پیچ‌گوشتی Torx Plus 3IP، دو پیچ ۱.۷ میلی‌متری را که درپوش کانکتور باتری را در جای خود محکم می‌کنند، ببندید.

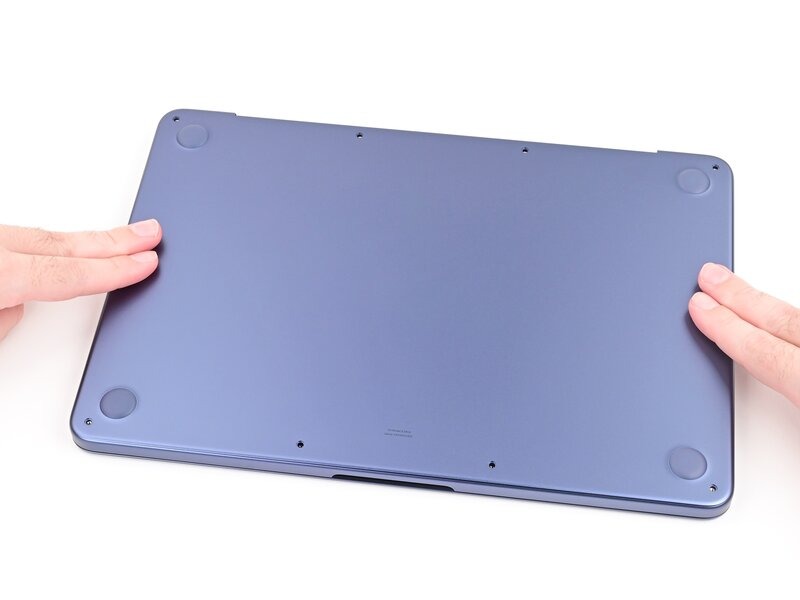

درپوش زیرین را با سوراخ‌های پیچ آن هم‌راستا کنید، سپس روی دو ضلع کوتاه‌تر فشار دهید تا گیره‌ی موجود در هر طرف، در جای خود جا بیفتد.
برای اطمینان از هم‌راستایی، توصیه می‌کنیم پیش از سفت کردن کامل پیچ‌ها، آن‌ها را به‌صورت جزئی (اولیه) جا بزنید.
برای بستن هشت پیچی که درپوش زیرین را نگه می‌دارند، از یک پیچ‌گوشتی پنج‌پر (Pentalobe) مدل P5 استفاده کنید:
شش پیچ به طول ۴.۱ میلی‌متر
دو پیچ به طول ۴.۵ میلی‌متر
