آموزش تعویض نمایشگر آیفون ۱۴ پرومکس
این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر آیفون خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)
- میزان سختی : متوسط
- زمان مورد نیاز : ۴۰ دقیقه ـ ۱ ساعت
- تعداد مراحل : ۲۳
اگر صفحه نمایش آیفون ۱۴ پرو مکس شما شکسته است، به لمس پاسخ نمی‌دهد یا هنگام روشن بودن گوشی تصویری نمایش نمی‌دهد، با استفاده از مراحل زیرو یک LCD جدید میتوانید آن را تعمیرکنید.
این راهنما با استفاده از مدل A2894 (نسخه بین المللی) تهیه شده است. اگر در حال تعمیر مدل دیگری از آیفون ۱۴ پرومکس هستید، ممکن است تفاوت‌های ظاهری وجود داشته باشد، اما در روند کلی شما مشکلی ایجاد نمیکند.
برای حفظ ایمنی، پیش از باز کردن دستگاه، شارژ باتری را به زیر ۲۵ درصد برسانید. این کار خطر آتش‌سوزی در صورت آسیب تصادفی به باتری حین تعمیر را کاهش می‌دهد. اگر باتری دستگاه باد کرده است، اقدامات احتیاطی لازم را رعایت کنید.
توجه کنیدکه در iOS 17.6 و نسخه‌های قدیمی‌تر، قابلیت‌های True Tone و تنظیم خودکار روشنایی (Auto-brightness) پس از تعویض صفحه نمایش غیرفعال میشوند؛ حتی اگر از صفحه نمایش اصلی اپل استفاده کنید.
همچنین قابلیت Face ID غیرفعال میشود، مگر اینکه آیفون از iOS 15.2 یا نسخه‌های جدیدتر استفاده کند. در جدیدترین نسخه iOS، میتوانید صفحه نمایش جدید خود را با استفاده از ابزار «Repair Assistant» اپل کالیبره کنید تا عملکرد True Tone بازیابی شود. این فرآیند ممکن است به‌صورت خودکار انجام شود.
برای اتصال مجدد صفحه نمایش هنگام بستن دستگاه، به چسب مخصوص یدکی نیاز خواهید داشت. دستگاه شما پس از تعمیر به‌طور عادی کار خواهد کرد، اما به احتمال زیاد رتبه مقاومت در برابر نفوذ غبار و آب (IP) خود را از دست خواهد داد.
ابتدا آیفون خود را خاموش کرده و دو پیچ پنتالوبی P2 به طول 6.8 میلی متر در لبه پایین آیفون را باز کنید.
گرم کردن لبه پایینی آیفون به نرم شدن چسب محافظ صفحه نمایش کمک می کند و باز شدن آن را آسان تر می کند.
یک iOpener را به مدت دو دقیقه روی لبه پایین صفحه قرار دهید تا چسب زیر آن شل شود.
می توانید از سشوار، تفنگ حرارتی یا صفحه داغ هم استفاده شود، اما مراقب باشید که دستگاه بیش از حد گرم نشود.
لبه به حدی داغ شود که در هنگام لمس کردنش ، دستتان را آزار ندهد.
یک دسته مکش (بادکش) را روی لبه پایینی گوشی قرار دهید، در حالی که از لبه صفحه نمایش فاصله داشته باشد.
دسته مکش را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین پانل جلو و قاب عقب ایجاد شود.
یک پیک بازشو در شکاف قرار دهید.
چسب نگهدارنده صفحه نمایش بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن پیک بازکننده ، باز شود.
یک iOpener گرم شده را روی لبه سمت چپ صفحه به مدت دو دقیقه قرار دهید تا چسب زیر آن شل شود.
پیک بازکننده را در گوشه پایین سمت چپ و لبه سمت چپ آیفون به سمت بالا بکشید تا چسب صفحه نمایش را برش دهید.
اخطار : پیک بازکننده را بیش از 3 میلی متر داخل آیفون قرار ندهید ، در غیر این صورت ممکن است به قطعات داخلی آسیب وارد کنید.
یک iOpener گرم شده را روی لبه سمت راست صفحه به مدت دو دقیقه قرار دهید تا چسب زیر آن شل شود.
پیک بازکننده را مجدداً در لبه پایینی آیفون قرار دهید و آن را در سمت راست به سمت بالا بکشید و به جداکردن چسب ادامه دهید.
اخطار: پیک را بیش از 3 میلی متر داخل گوشی خود قرار ندهید، در غیر این صورت ممکن است به کابل های نمایشگر آسیب برسانید.(به خصوص در کنار دکمه های صدا)
یک iOpener گرم شده را روی لبه بالایی صفحه به مدت و دقیقه قرار دهید تا چسب زیر آن شل شود.
پیک بازکننده را در زیر لبه سمت راست بالای تلفن قرار دهید و به سمت لبه ی بالایی حرکت دهید و درست قبل از برش بلندگوی گوشی متوقف کنید.
اخطار: پیک را بیشتر از 2 میلی متر وارد نکنید وگرنه ممکن است به سنسور جلو آسیب برسانید.
پیک را در زیر لبه سمت چپ بالای تلفن قرار دهید و به سمت لبه بالایی حرکت دهید و درست قبل از برش بلندگوی گوشی متوقف کنید.
اخطار: پیک را بیشتر از 2 میلی متر وارد نکنید وگرنه ممکن است به سنسور جلو آسیب برسانید.
هنوز سعی نکنید صفحه نمایش را به طور کامل جدا کنید، زیرا چندین کابل نواری شکننده آن را به برد آیفون متصل می کنند.
دسته مکش خود را از روی صفحه نمایش بردارید.
آیفون خود را با چرخاندن صفحه نمایش از سمت راست به سمت بالا، مانند جلد یک کتاب، باز کنید.
هنگام کار با تلفن، صفحه را به چیزی تکیه دهید تا آن را نگه دارد.
اگر چیزی برای تکیه دادن به صفحه نمایش در دسترس ندارید، دسته مکش شما می تواند این کار را انجام دهد.
در طول نصب مجدد، ال سی دی را در موقعیت خود قرار دهید، فلت ها را در امتداد لبه بالایی تراز کنید، و قبل از اینکه بقیه صفحه را به پایین بکشید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود قرار نمیگیرند، وضعیت فلت ها را در اطراف محیط ال سی دی بررسی کنید و مطمئن شوید که خم نشده اند.
با استفاده از یک پیچ گوشتی y000 هشت پیچی که پوشش اتصال باطری را محکم میکند باز کنید.
پنج پیچ ۱.۳ میلیمتری
دو پیچ ۱.۶ میلیمتری
یک پیچ ۱.۹ میلیمتری
جای پیچ ها را فراموش نکنید تا بتوانید به همین صورت ببندید.
با استفاده از یک موچین،پوشش اتصال را بگیرید و جدا کنید.
پس از جدا سازی پوشش اتصال را بردارید.
با استفاده از نوک اسپادگر، اتصال کابل باطری را از سوکت آن جدا کنید.
سعی کنید به محافظ سیلیکونی اطراف کابل و اتصالات دیگر برد آسیبی نرسانید.این محافظ از ورود گرد و غبار و آب جلوگیری میکند.
سپس کانکتور را به آرامی خم کنید تا تماسی با سوکت و جریان برق نداشته باشد.
مجددا با استفاده از اسپادگر، اولین کابل نمایشگر را از سوکت آن جدا کنید.
برای اتصال مجدد کابل های فشاری مانند این، بجای فشار دادن وسط سوکت یک طرف کابل را وارد کنید و سپس طرف دیگر را فشار دهید.
اگر اتصال اشتباه باشد پین ها خم میشوند و دیگر قابل استفاده نیستند.
با استفاده از همان اسپادگر، کابل دوم نمایشگر را از سوکت آن جدا کنید.
حال با جداسازی کابل های نمایشگر، آن را بردارید و کنار بگذارید و با استفاده از ایزوپروپیل الکل بالای ۹۰درصد، قسمت های لازم و چسب نمایشگر را تمیز کنید و مجددا برای مونتاژ چسب بزنید.
مراحل بعدی نشان دهنده ی روش انتال مجموعه سنسور جلویی به صفحه‌نمایش جدید هستند.
اگر این مجموعه روی صفحه‌نمایش جدید شما از قبل وجود دارد نیازی به انجام این مراحل نمیباشد.

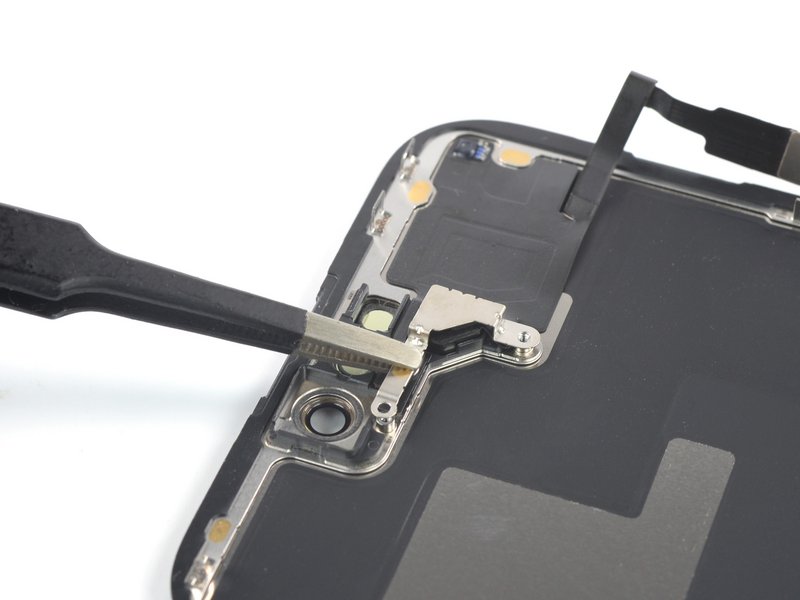

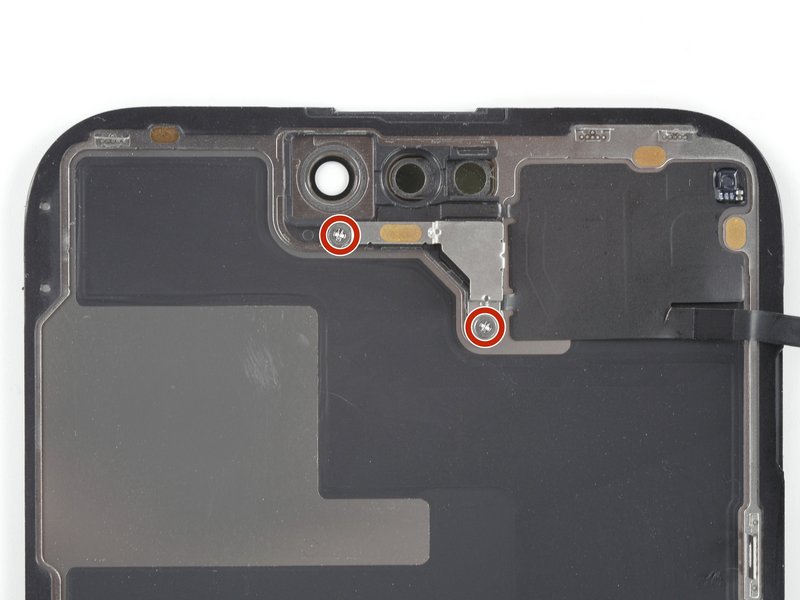

با استفاده از پیچ‌گوشتی PH000، دو پیچ ۱.۴ میلیمتری را که براکت مجموعه سنسور را نگه داشته‌اند، باز کنید.

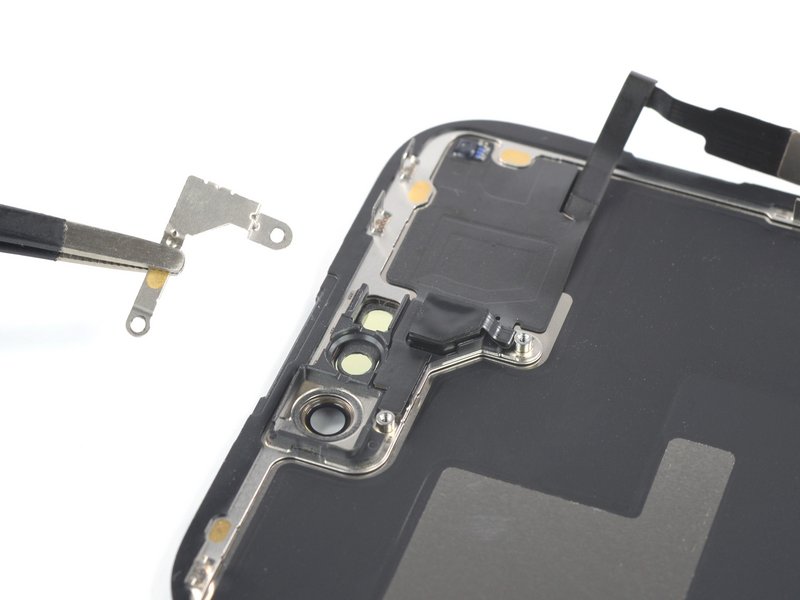

با استفاده از موچین یا انگشتان خود، محافظ مجموعه سنسور جلویی را جدا کنید.

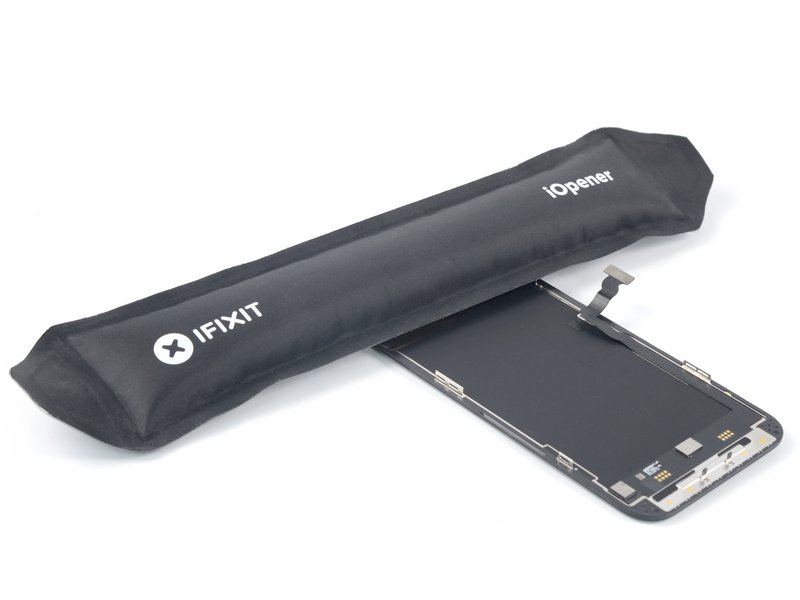

یک iOpener را گرم کرده و به مدت دو دقیقه روی لبه بالایی صفحه نمایش قرار دهید.
می‌تواند از سشوار، تفنگ حرارتی یا صفحه داغ (هیتر) هم استفاده کنید، اما مراقب باشید که گوشی بیش از حد داغ نشود؛ تا صفحه نمایش و سنسور ها آسیب نبینند.
با استفاده از موچین یا انگشتان خود، محافظ مجموعه سنسور جلویی را جدا کنید.

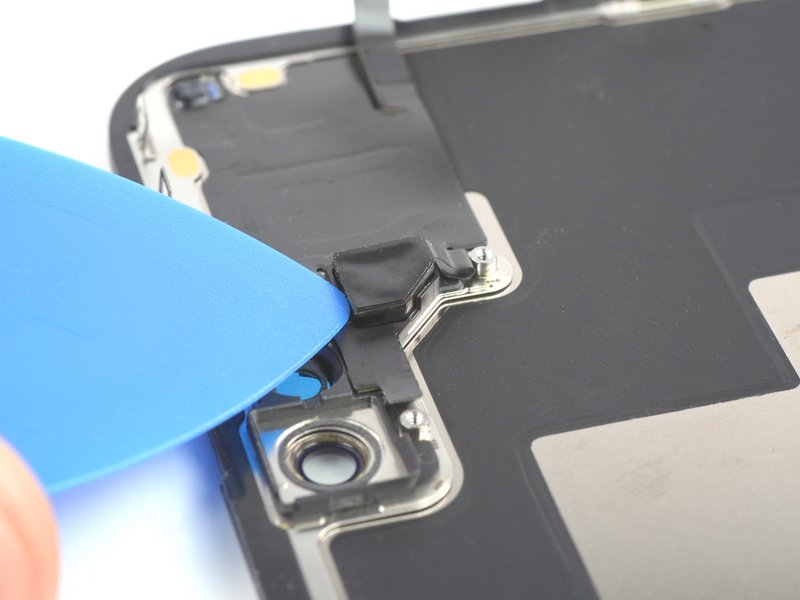

یک پیک را بین حسگر مجاورت و فرورفتگی آن روی صفحه نمایش قرار دهید.
با استفاده از ابزار، حسگر مجاورت را به سمت بالا اهرم کنید تا از صفحه نمایش جدا شود.

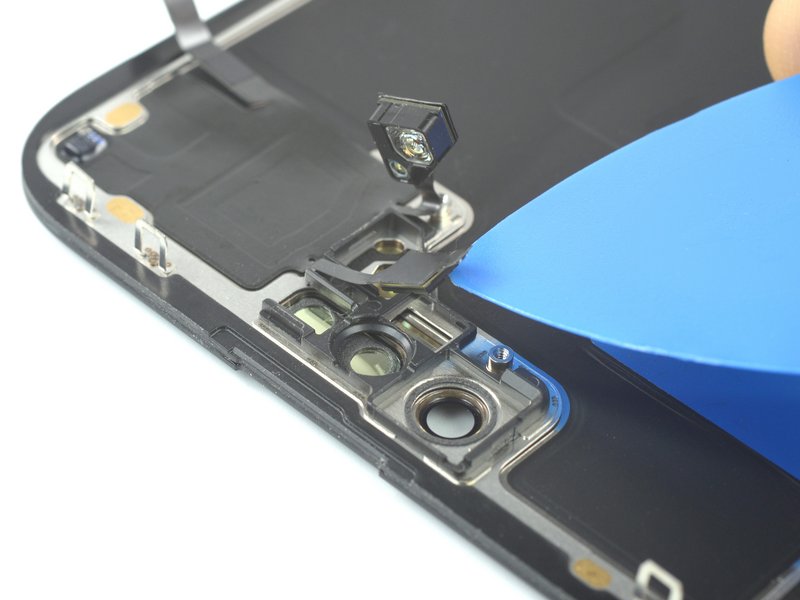

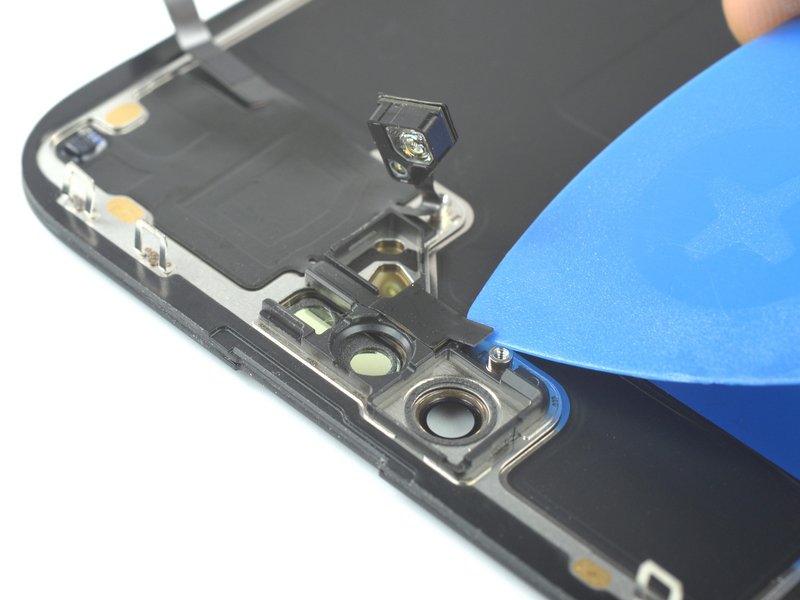

یک پیک را بین حسگر نور محیط و محل قرارگیری آن روی صفحه نمایش وارد کنید.
با استفاده از ابزار، حسگر نور محیط را به سمت بالا اهرم کنید تا از صفحه نمایش جدا شود.
در این مرحله، ممکن است چسب خنک شده باشد،پس پیش از ادامه کار، ابزار iOpener گرم‌شده را به مدت یک دقیقه مجددا روی مجموعه قرار دهید.

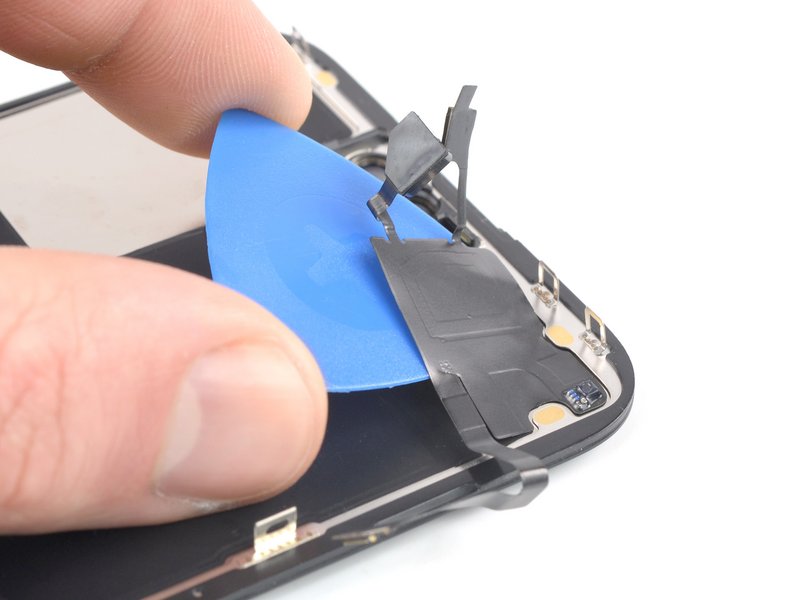

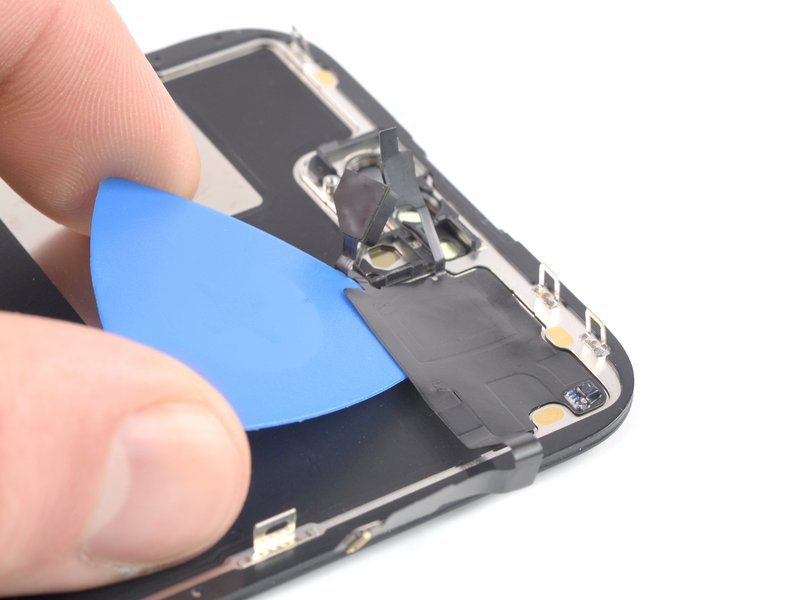

یک پیک را زیر سمت چپ مجموعه سنسور جلویی وارد کنید.
پیک را زیر مجموعه بلغزانید تا آن را از فریم جدا کنید.

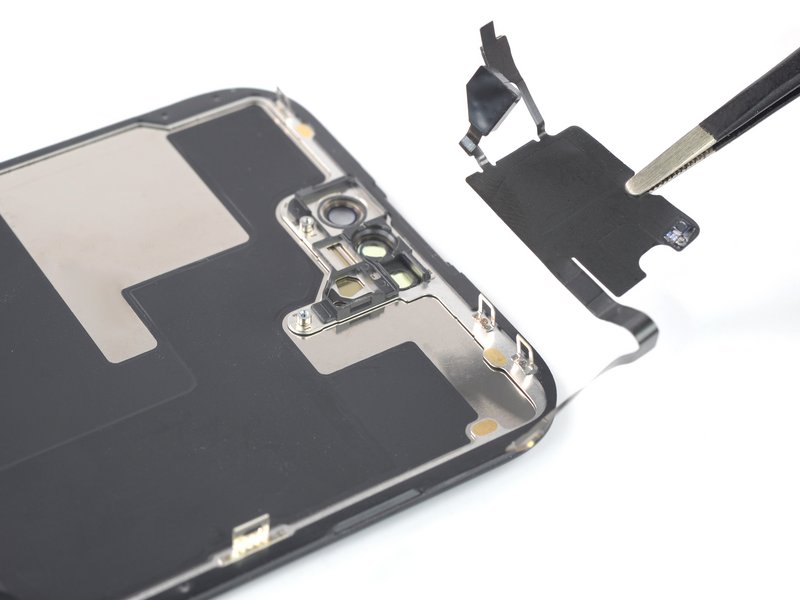

مجموعه سنسور جلو را جدا کنید.
هنگام انتقال این مجموعه به صفحه نمایش جدید، از این روش اقدام کنید:
سنسورها را در جایگاه‌های مربوطه روی فریم قرار دهید تا به تراز شدن بخش اصلی مجموعه کمک شود.
برای چسباندن مجدد بخش‌هایی از مجموعه که خاصیت چسبندگی خود را از دست داده‌اند، از نوار چسب Tesa استفاده کنید.
منبع: ifixit
