تعویض میله آنتن مک بوک پرو (M4 Pro و M4 Max) ۱۴ اینچ ۲۰۲۴

آموزش تعویض میله آنتن مک بوک پرو M4 Pro و M4 Max

این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.

(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)

از این راهنما برای تعویض نوار آنتن در مک‌بوک پرو ۱۴ اینچی مدل ۲۰۲۴ (M4 Pro و M4 Max) استفاده کنید.

برخی از تصاویر این راهنما مربوط به مدل دیگری هستند و ممکن است تفاوت‌های ظاهری جزئی داشته باشند، اما این موضوع تأثیری بر روند انجام مراحل نخواهد داشت.

پیش از شروع تعمیر، اجازه دهید شارژ باتری مک‌بوک شما به زیر ۲۵ درصد برسد؛ اگر باتریِ دارای شارژ در حین تعمیر آسیب ببیند، ممکن است آتش بگیرد.

مک‌بوک خود را کاملاً خاموش کنید، درِ آن را ببندید و دستگاه را برگردانید. تا زمانی که اتصال باتری را به‌صورت فیزیکی قطع نکرده‌اید، درِ دستگاه را بسته نگه دارید.

کابل MagSafe و هرگونه لوازم جانبی متصل به مک‌بوک را جدا کنید.

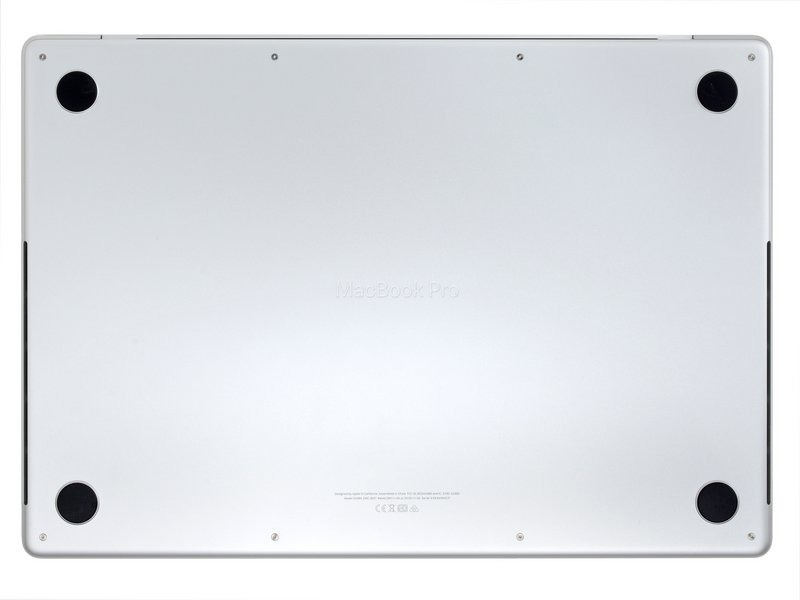

پیش از شروع کار، مک‌بوک پرو خود را کاملاً خاموش کرده و از برق بکشید. درِ لپ‌تاپ را ببندید و کل دستگاه را وارونه کنید.

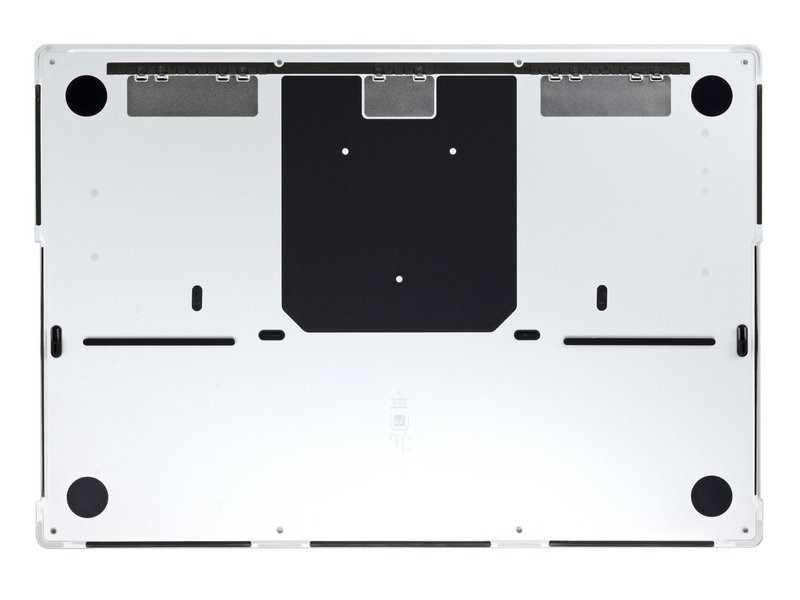

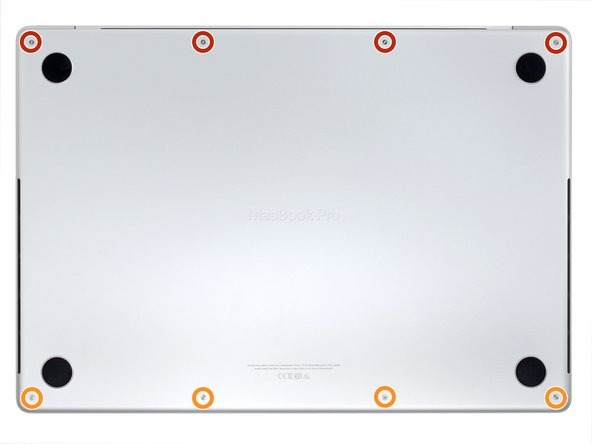

با استفاده از پیچ‌گوشتی P5 Pentalobe، هشت پیچِ نگهدارنده‌ی قاب زیرین را باز کنید:

چهار پیچ ۹.۳ میلی‌متری

چهار پیچ ۵ میلی‌متری

در تمام مراحل این تعمیر، مراقب پیچ‌ها باشید و اطمینان حاصل کنید که هر پیچ دقیقاً در همان محل اصلی خود بسته می‌شود تا از آسیب دیدن دستگاه جلوگیری شود.

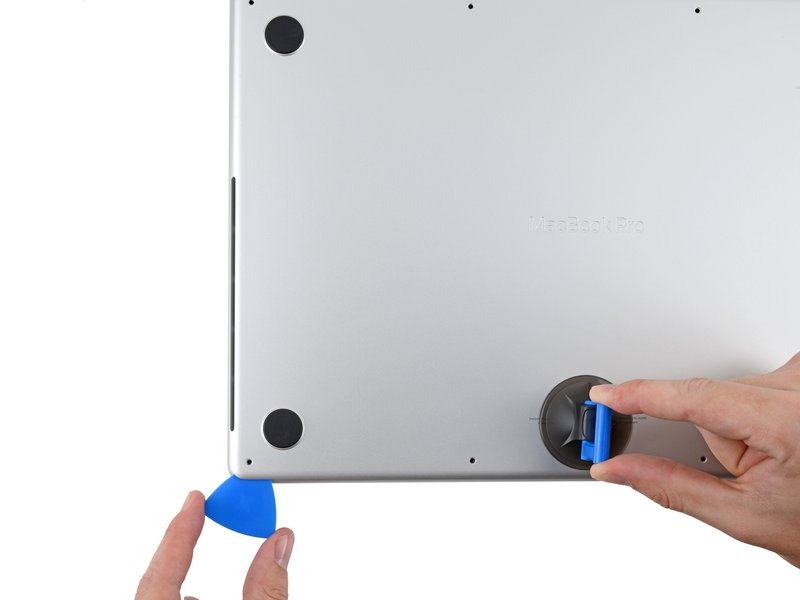

دستگیره مکنده را در نزدیکی لبه جلویی قاب زیرین و در فاصله‌ی میان سوراخ‌های پیچ، در جای خود محکم کنید.

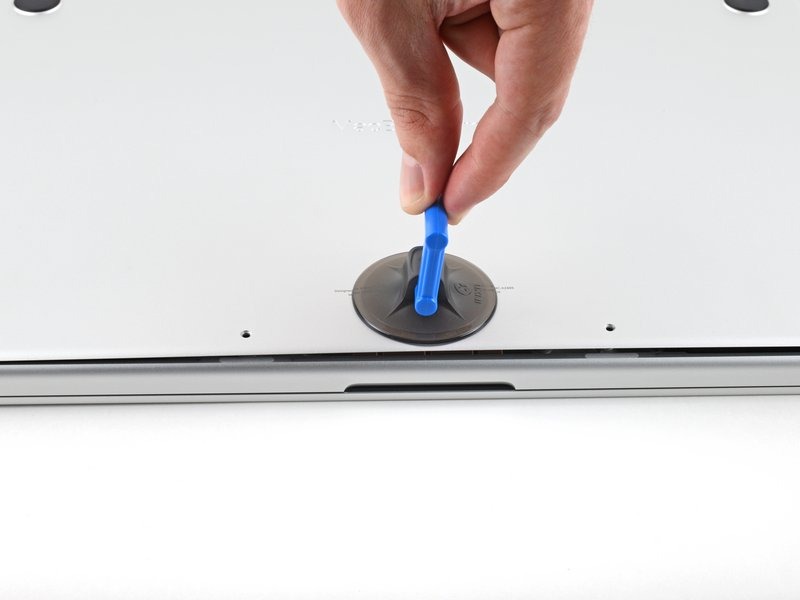

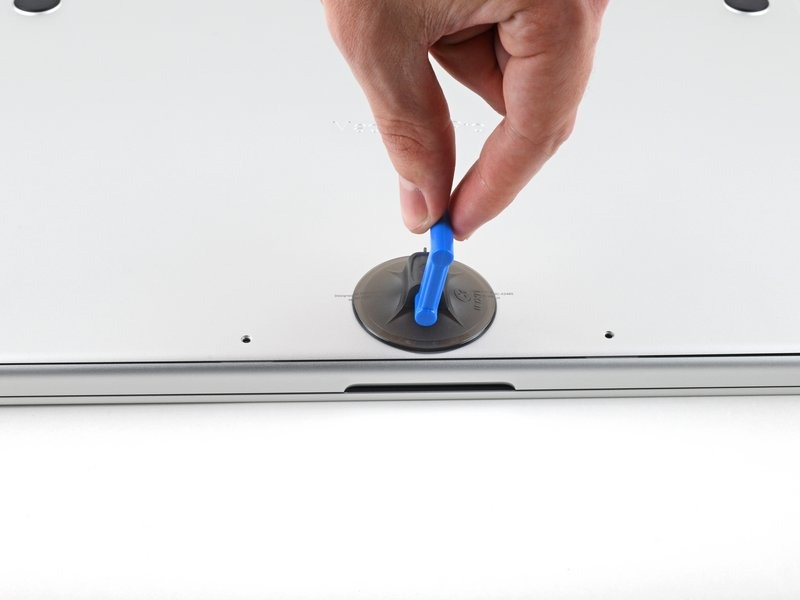

دستگیره مکنده را به سمت بالا بکشید تا شکاف کوچکی زیر قاب زیرین ایجاد شود.

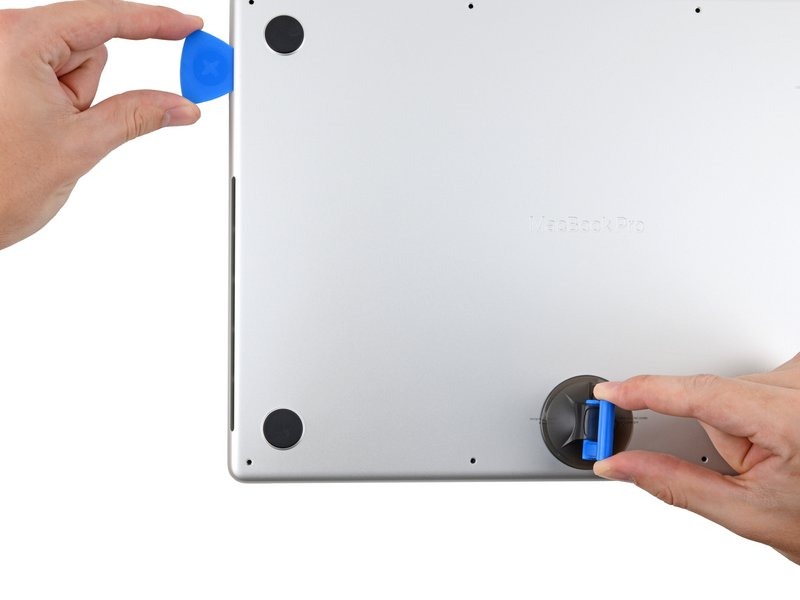

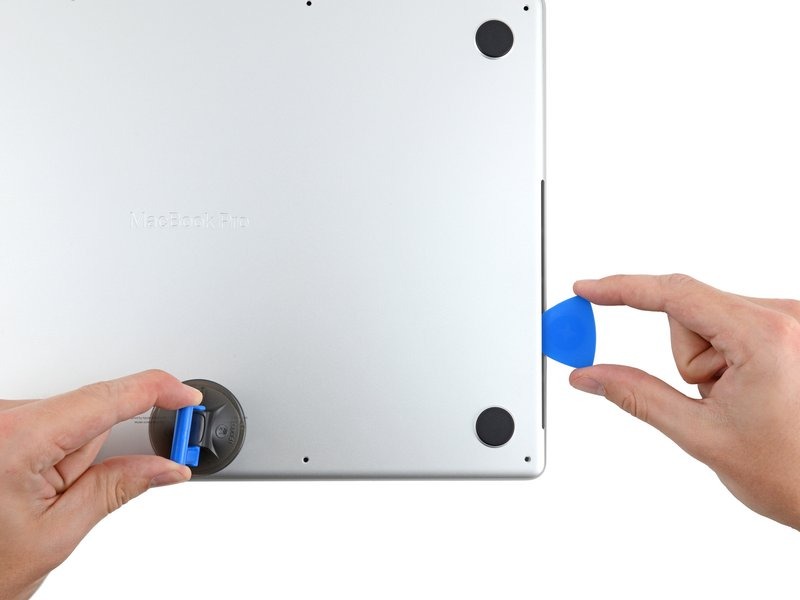

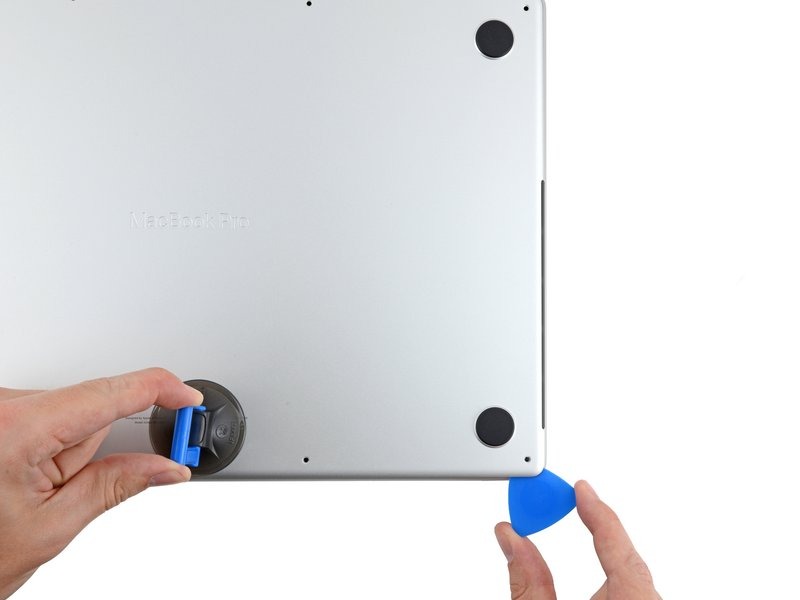

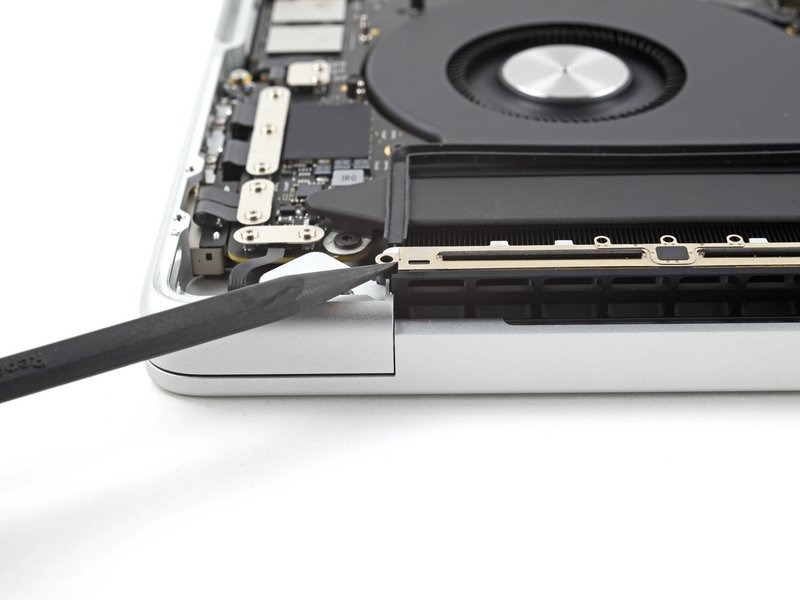

ابزار بازکننده را در شکافی که به‌تازگی ایجاد کرده‌اید، وارد کنید.

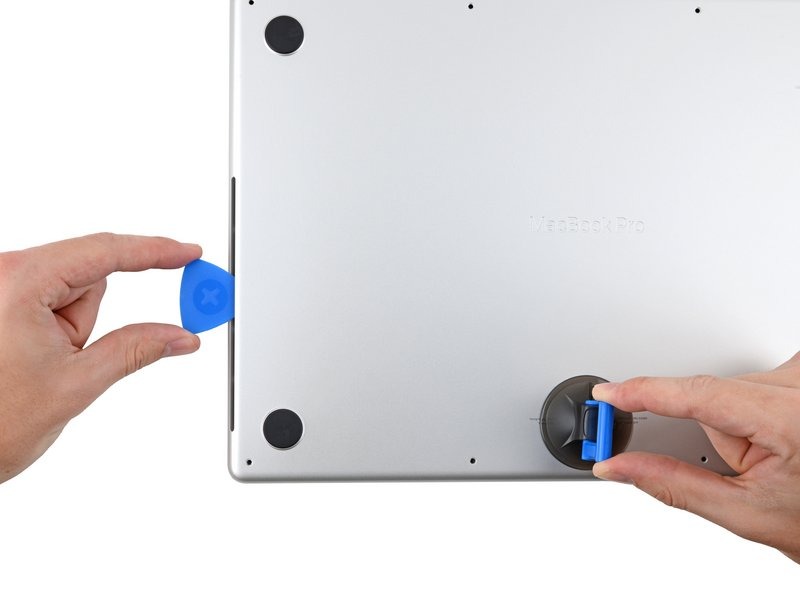

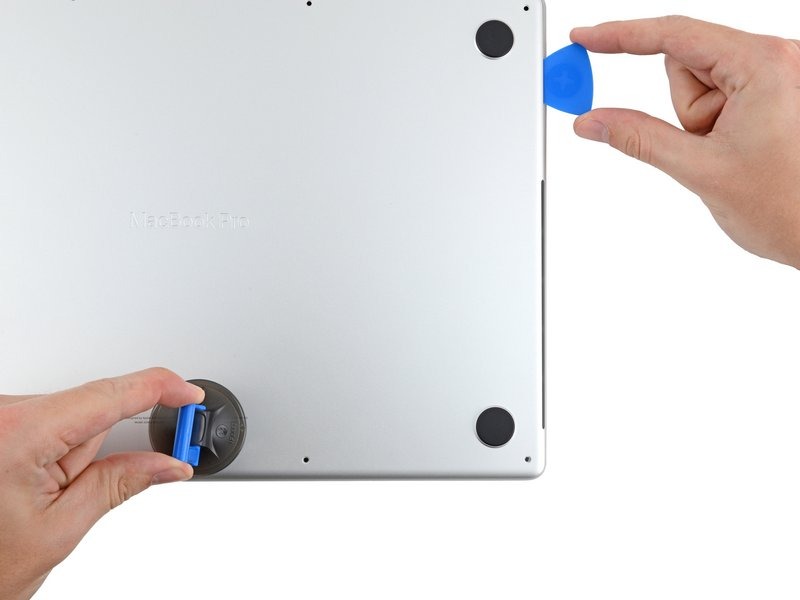

ابزار بازکننده را حول نزدیک‌ترین گوشه و سپس تا نیمهٔ طولِ کنارهٔ مک‌بوک پرو حرکت دهید.

با این کار، اولین گیرهٔ پنهانی که قاب زیرین را نگه داشته است، آزاد می‌شود. باید صدای آزاد شدن گیره را بشنوید و رها شدن آن را حس کنید.

مرحله قبل را در سمت دیگر تکرار کنید و با استفاده از ابزار بازکننده (پیک)، گیره دوم را آزاد نمایید.

گیره‌های کشویی در امتداد لبه‌ی پشتی مک‌بوک، قاب زیرین را محکم نگه داشته‌اند. جدا کردن این گیره‌ها ممکن است به نیروی زیادی نیاز داشته باشد؛ بنابراین برای محافظت از دستان خود در برابر لبه‌های تیز قاب زیرین، استفاده از دستکش را در نظر بگیرید.

برای آزاد کردن گیره‌های کشویی، قاب زیرین را محکم و به صورت جداگانه از هر گوشه، به سمت بیرون (دور از لبه‌ی پشتی) بکشید.

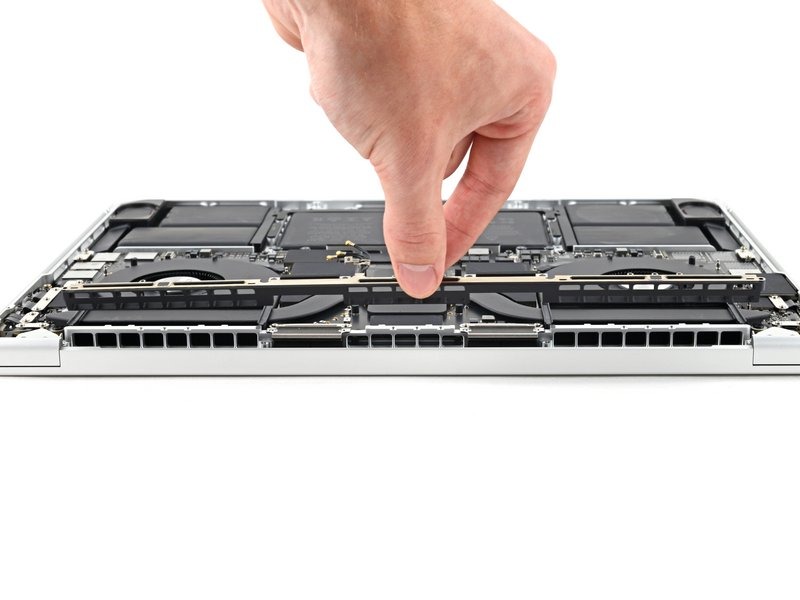

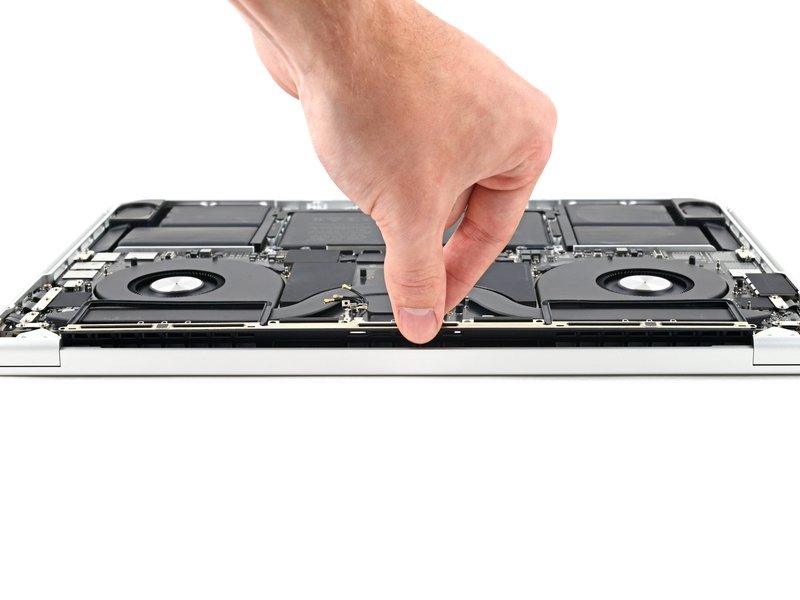

قاب زیرین را در تمام مدت موازی با بدنه‌ی مک‌بوک نگه دارید و تا زمانی که کاملاً جدا نشده است، آن را به سمت بالا نکشید.

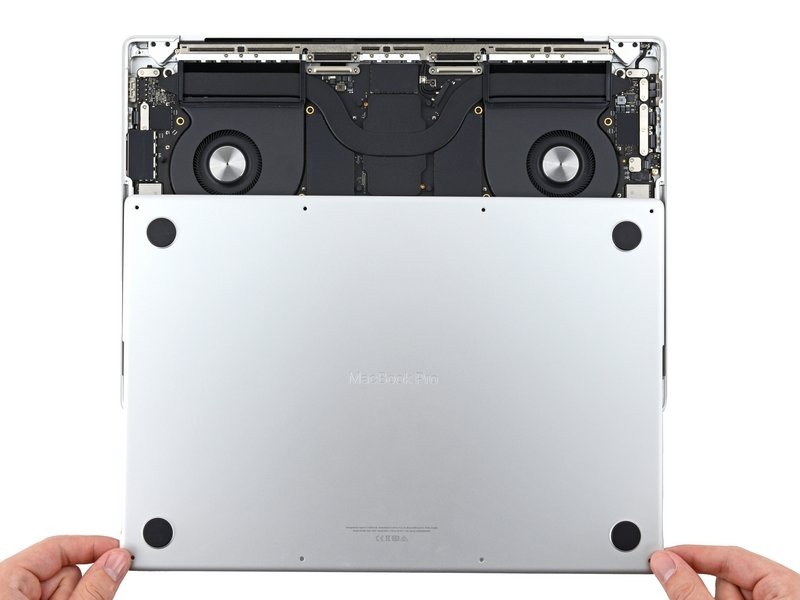

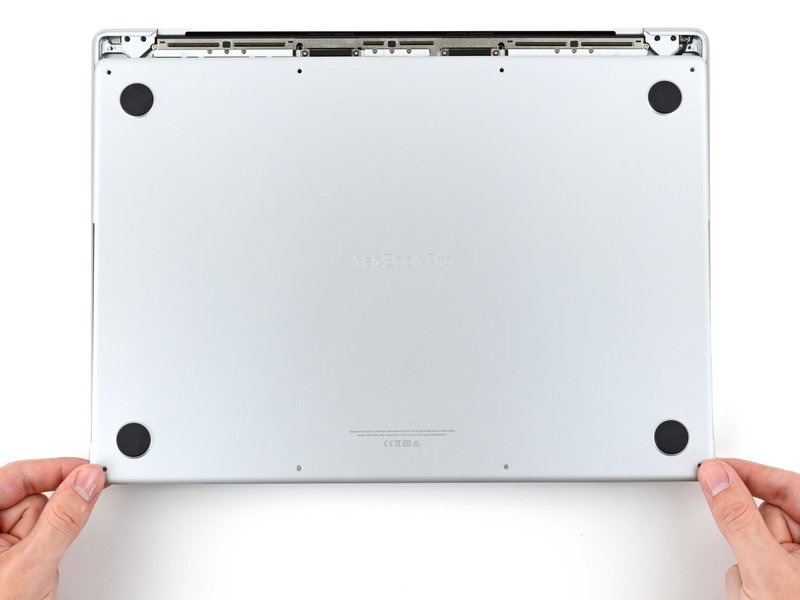

درپوش زیرین را جدا کنید.

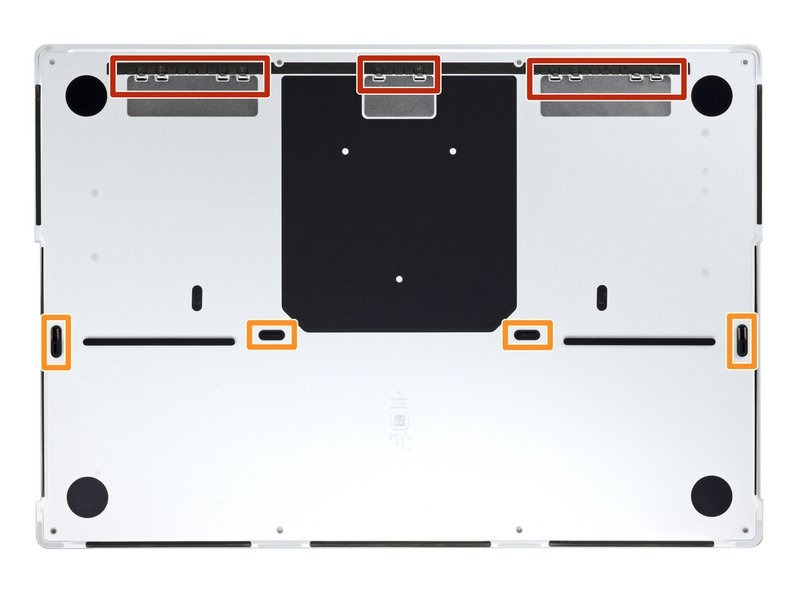

برای نصب مجدد درپوش زیرین:

آن را در جای خود قرار دهید و گیره‌های کشویی را با لبه‌ی پشتی مک‌بوک هم‌تراز کنید. درپوش را به سمت پایین فشار دهید و آن را به سمت لبه‌ی پشتی بلغزانید تا گیره‌ها در جای خود درگیر شوند.

هنگامی که یک سمت درگیر می‌شود، ممکن است سمت دیگر از حالت تراز خارج شود؛ بنابراین هنگام فشار دادن، هر دو سمت را بررسی کنید.

پس از اینکه گوشه‌های پشتی درپوش زیرین محکم و کاملاً هم‌سطح با بدنه (فریم) قرار گرفتند، بخش میانی درپوش را به سمت پایین فشار دهید تا چهار گیره‌ی باقی‌مانده نیز درگیر شوند.

صدای جا افتادن هر گیره را خواهید شنید و حس خواهید کرد.

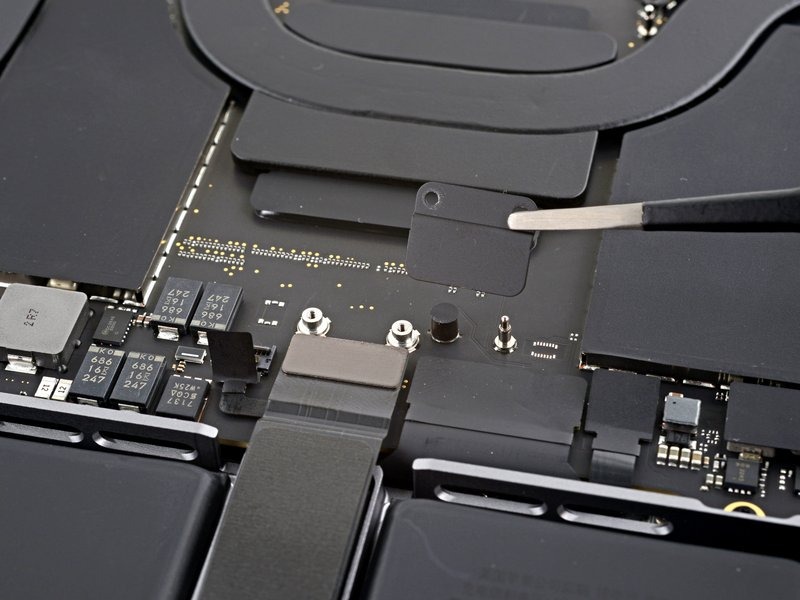

هرگونه نواری را که روی کانکتور کابل دیتای برد باتری بر روی برد اصلی (Logic Board) قرار دارد، جدا کنید.

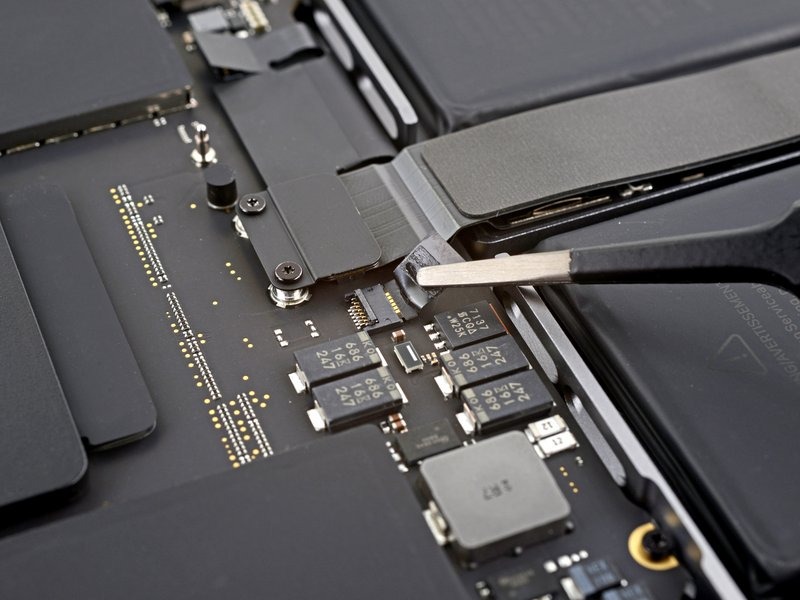

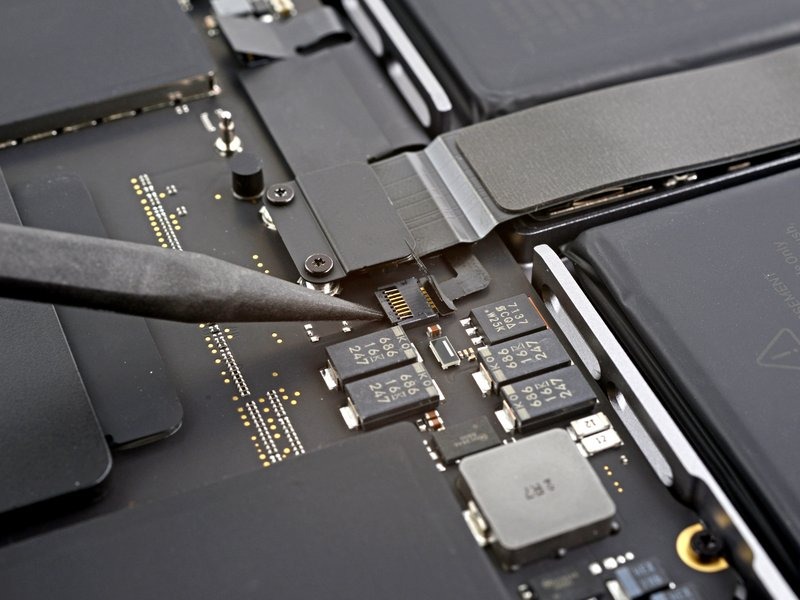

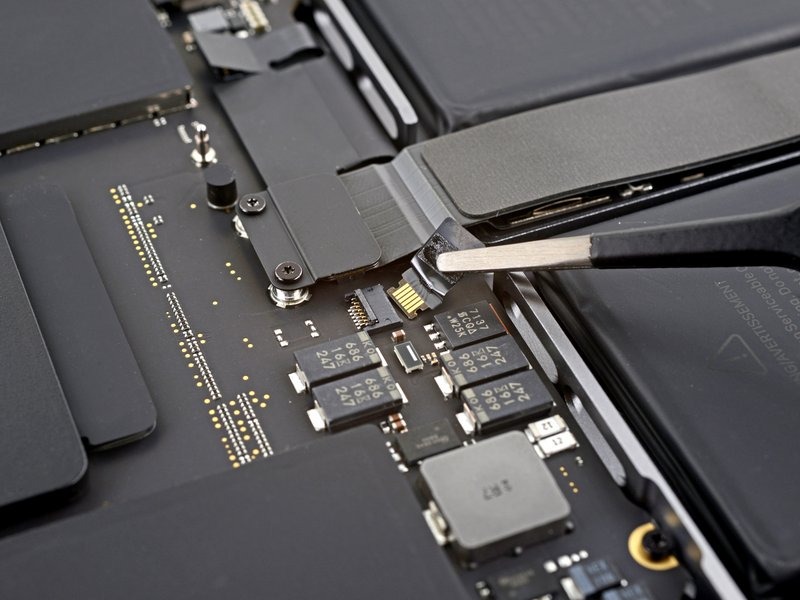

با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.

کابل داده‌ی برد باتری را با لغزاندن آن به بیرون از سوکتش روی برد اصلی (Logic Board) جدا کنید.

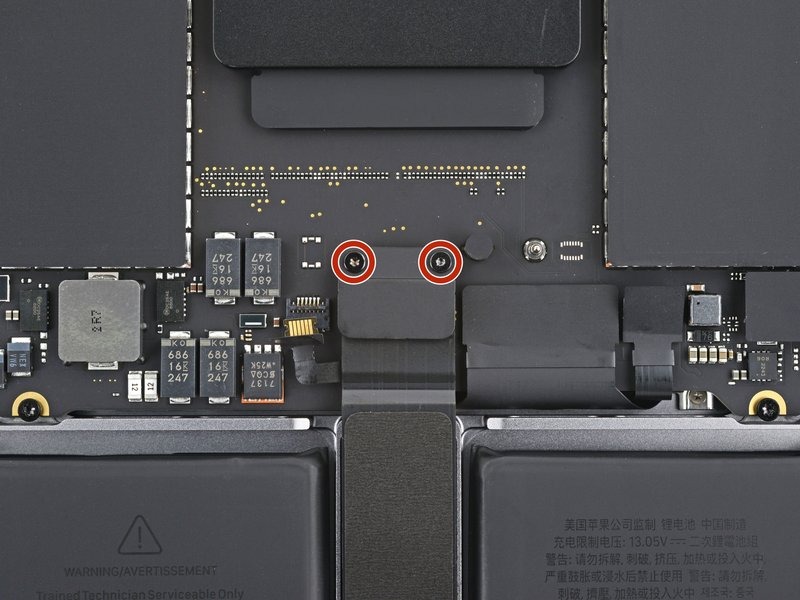

با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ به طول ۲٫۱ میلی‌متر را که براکت کابل ترک‌پد را به برد اصلی (Logic Board) متصل نگه داشته‌اند، باز کنید.

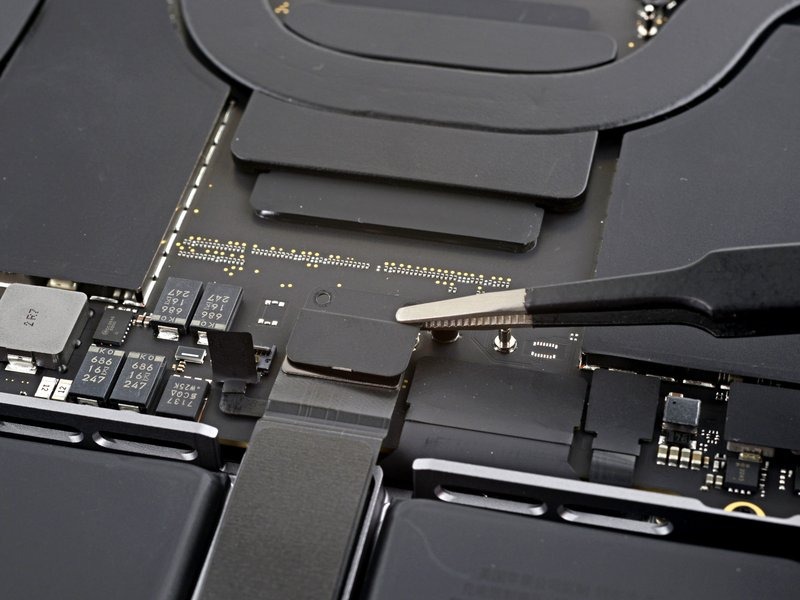

برای جدا کردن براکت کابل ترک‌پد، از موچین یا انگشتان خود استفاده کنید.

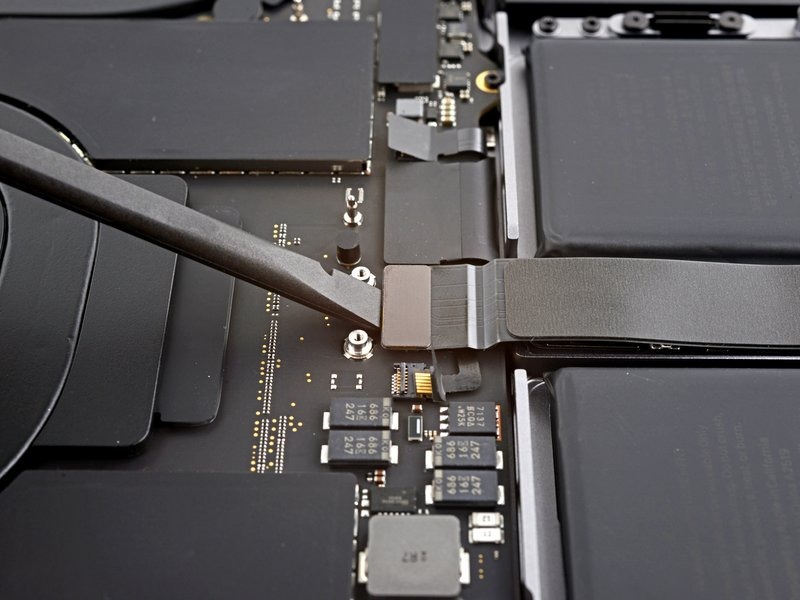

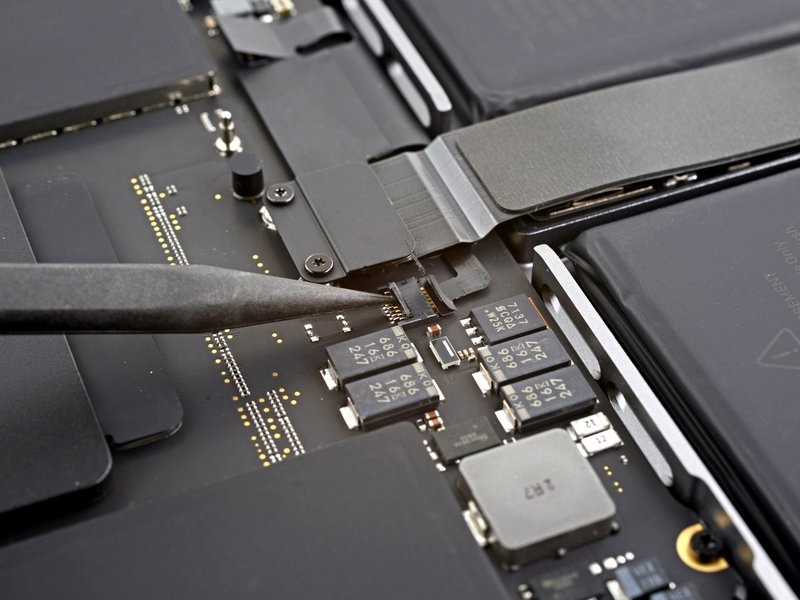

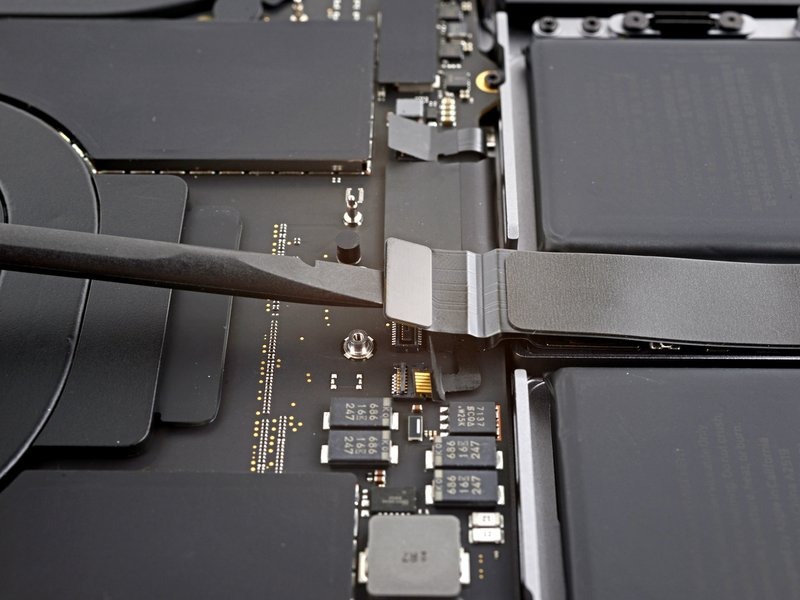

با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور فشاری کابل ترک‌پد را که به برد اصلی (logic board) متصل است، به آرامی بلند کرده و جدا کنید.

برای اتصال مجدد کانکتورهای فشاری (مانند این مورد)، ابتدا آن را با دقت تراز کنید و یک سمت آن را فشار دهید تا صدای «کلیک» جا افتادن آن شنیده شود؛ سپس همین کار را برای سمت دیگر تکرار کنید. از فشار دادنِ قسمت میانی کانکتور خودداری کنید. اگر کانکتور به درستی تراز نشده باشد، ممکن است پین‌ها خم شوند و آسیب دائمی ایجاد کنند.

کابل ترک‌پد با چسبی ملایم به فریم متصل شده است.

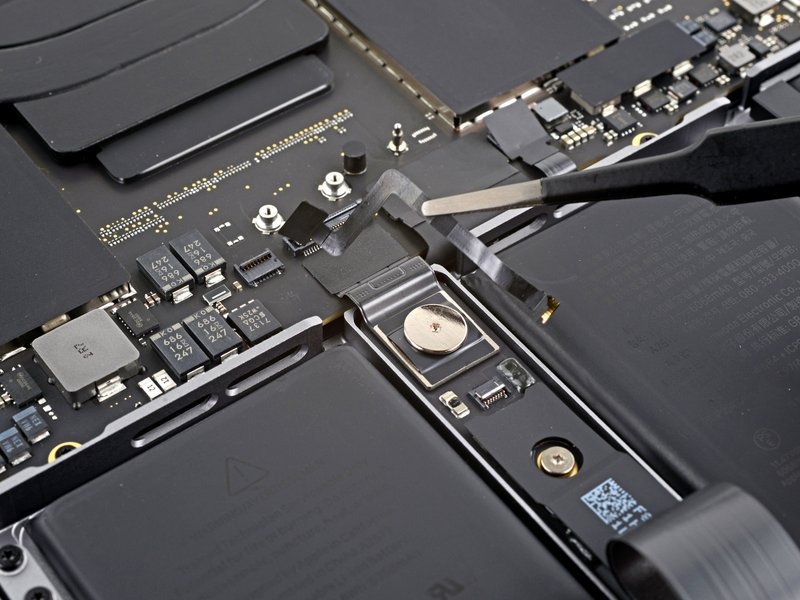

کابل ترک‌پد را از دستگاه جدا کنید و دقت داشته باشید که اتصال چسبی آن نیز باز شود.

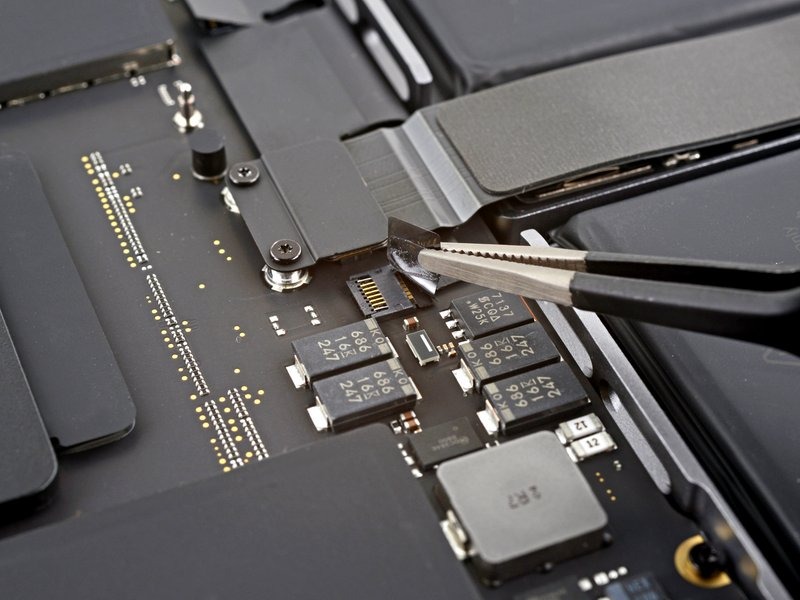

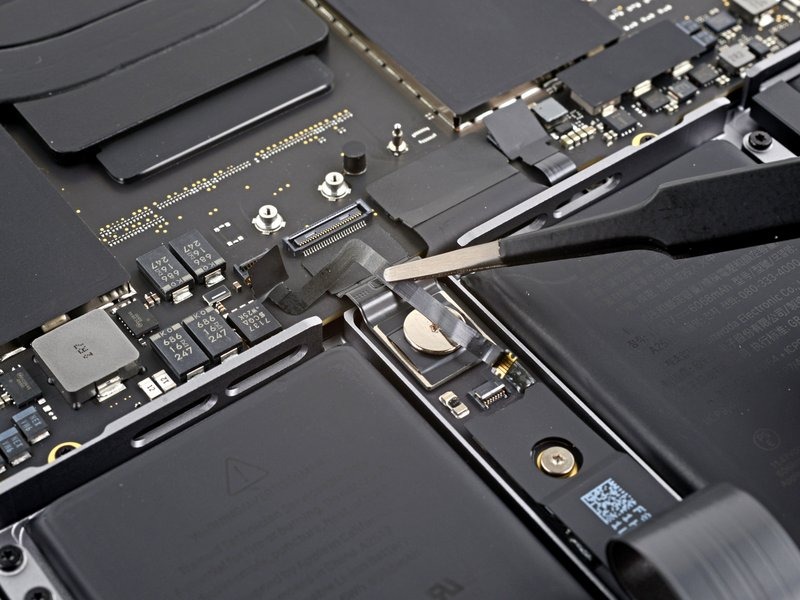

هرگونه نواری را که روی کانکتور کابل دیتای برد باتری (در زیر پیچ بزرگ و تخت) قرار دارد، جدا کنید.

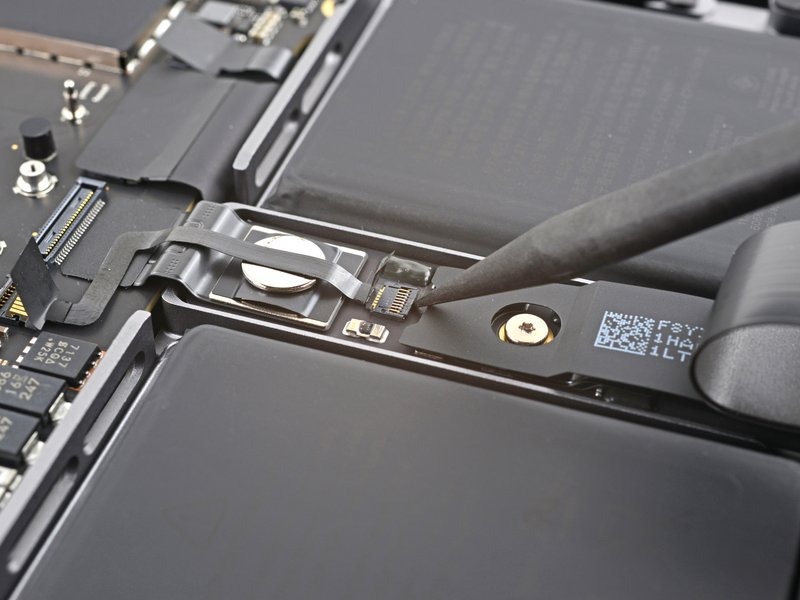

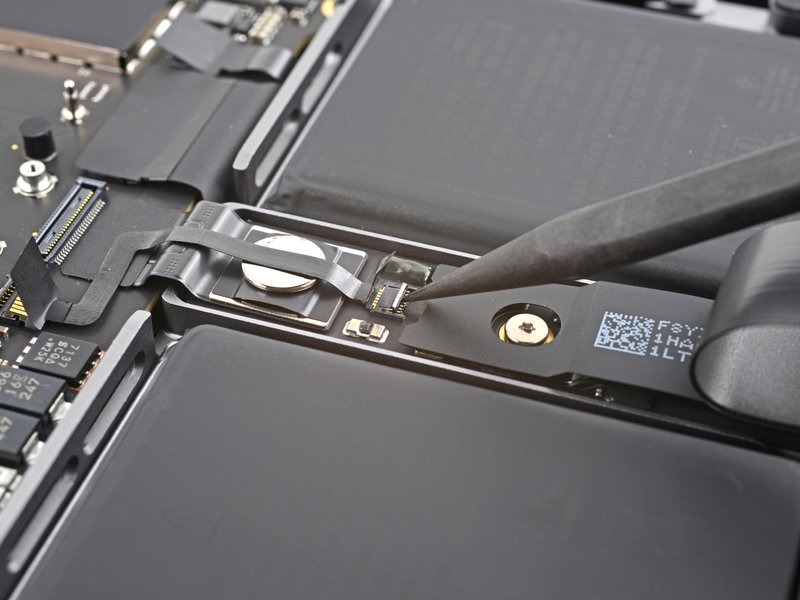

با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.

کابل داده‌ی برد باتری را با لغزاندن آن به بیرون از سوکتش روی برد باتری، جدا کنید.

کابل دیتای برد باتری با چسبی ضعیف به دستگاه متصل شده است.

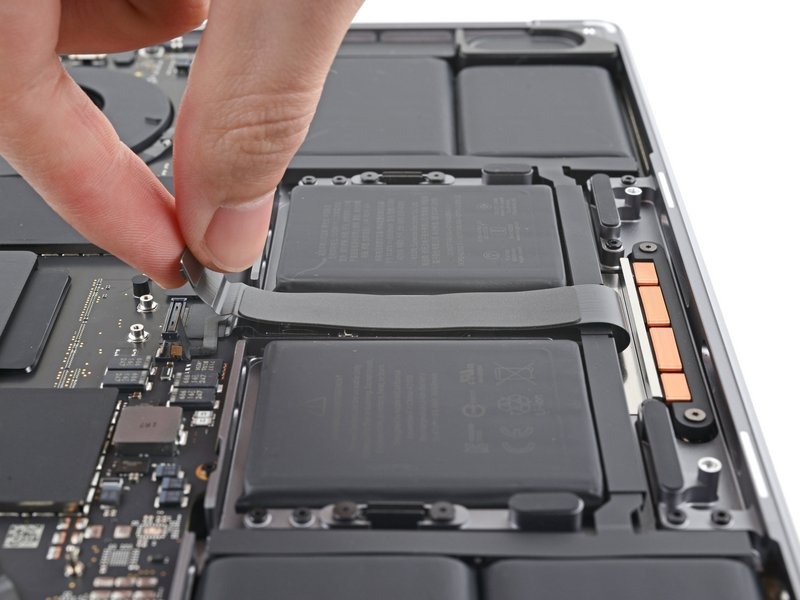

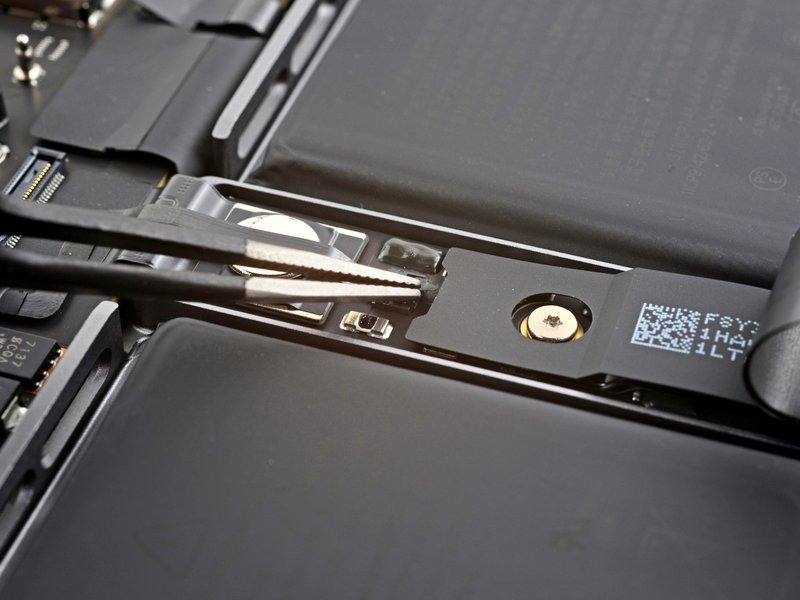

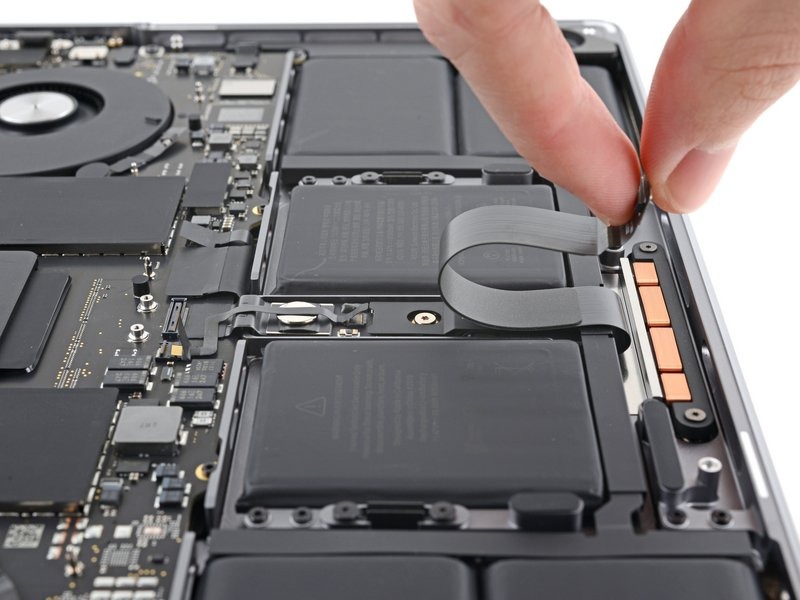

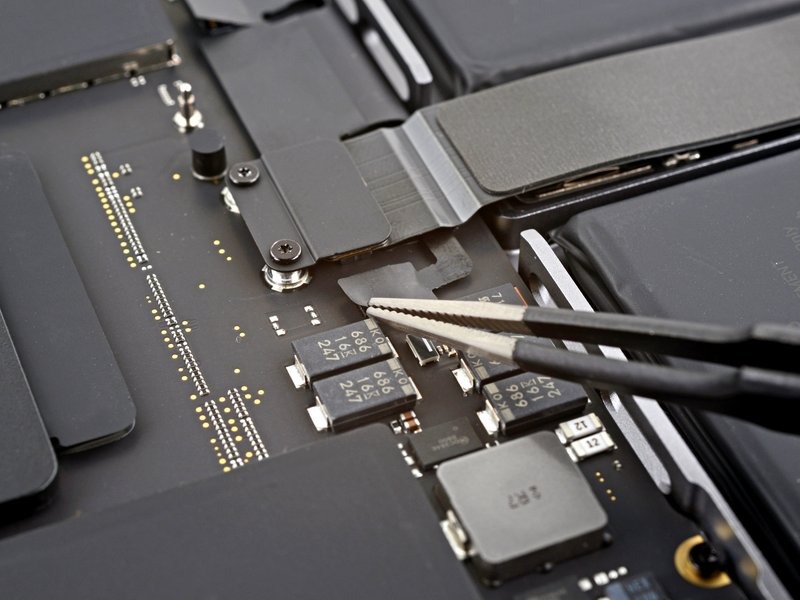

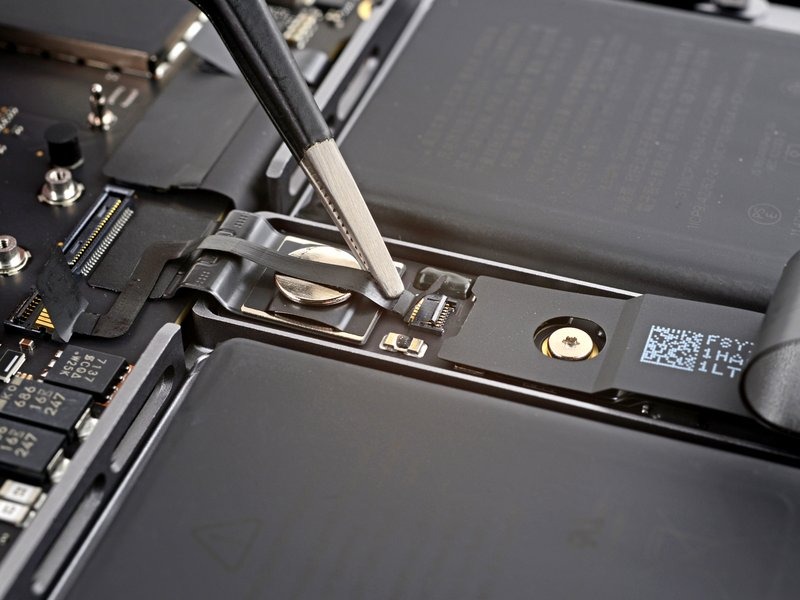

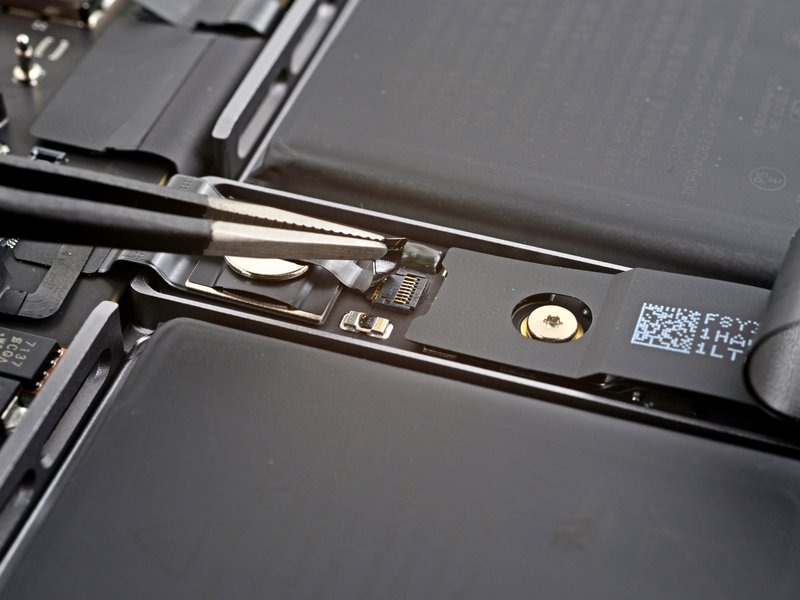

نوک پنس سرتخت را زیر قسمت‌های چسب‌دار بلغزانید تا کابل از دستگاه جدا شود.

کابل دیتای برد باتری را جدا کنید.

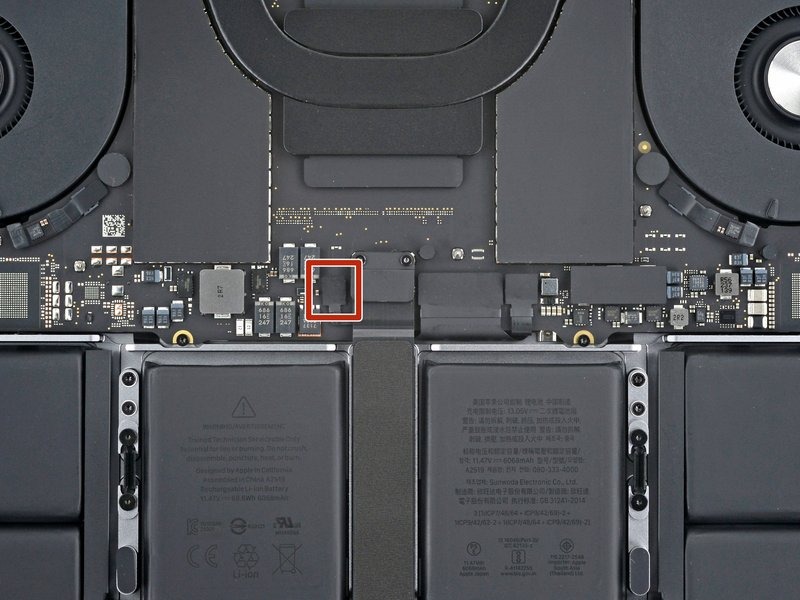

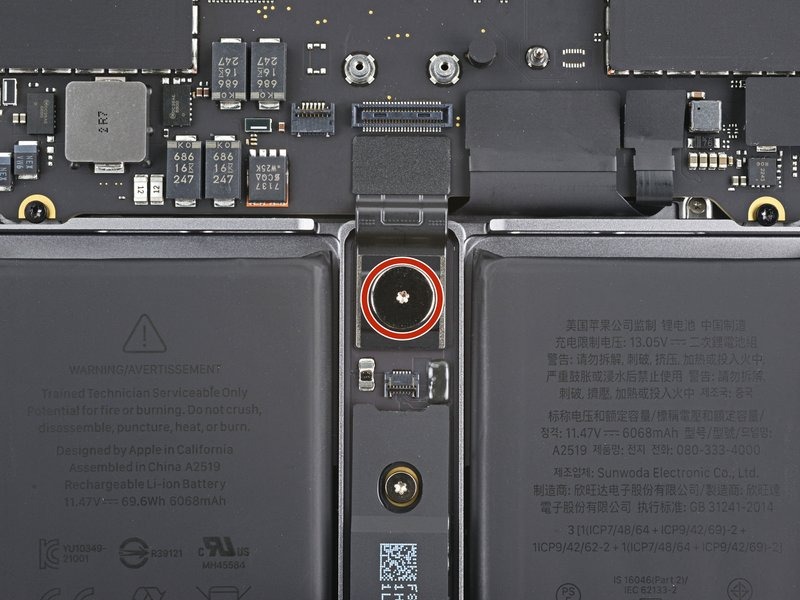

برای باز کردن پیچ ۳٫۸ میلی‌متری با سرِ پهن که کانکتور برق باتری را نگه داشته است، از پیچ‌گوشتی Torx Plus مدل 5IP استفاده کنید.

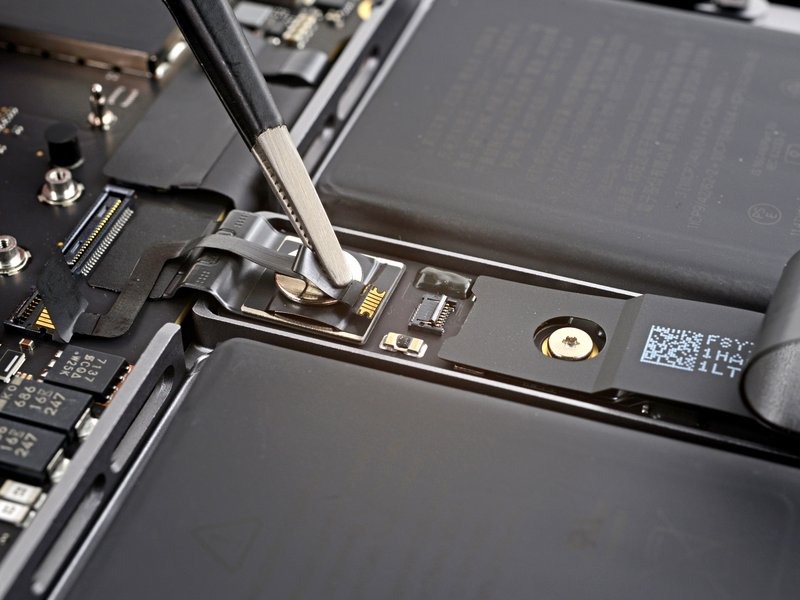

با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور باتری را از روی برد باتری بلند کرده و آن را جدا کنید.

کانکتور را تا حدی بالا بیاورید که در حین تعمیر به‌طور تصادفی اتصال برقرار نکند، اما مراقب باشید که زاویه آن از ۴۵ درجه فراتر نرود تا به لولای آن آسیبی نرسد.

برای ایمنی بیشتر، یک حائل (مانند تکه‌ای از کارت بازی) بین کانکتور و برد قرار دهید.

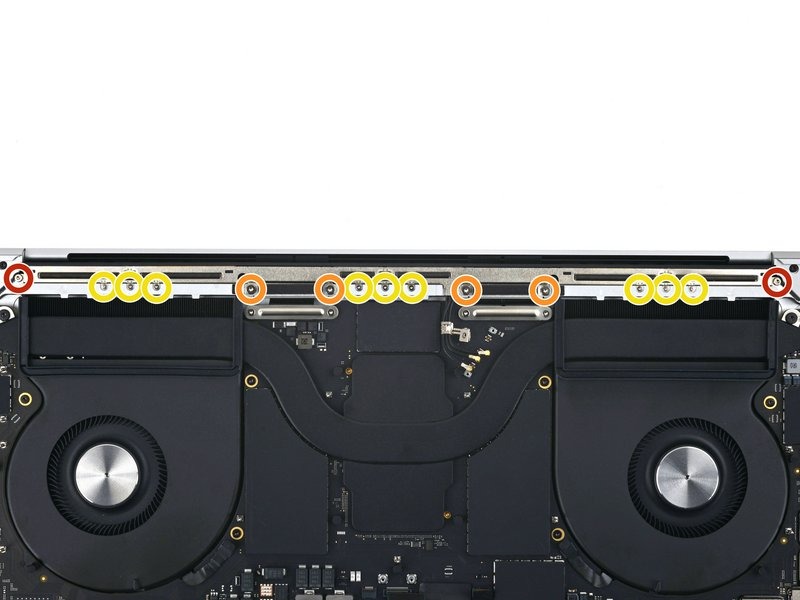

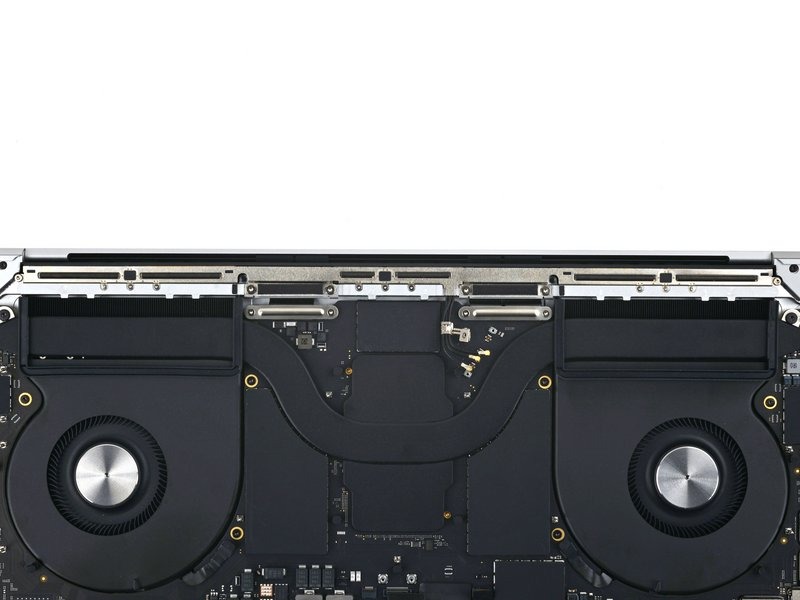

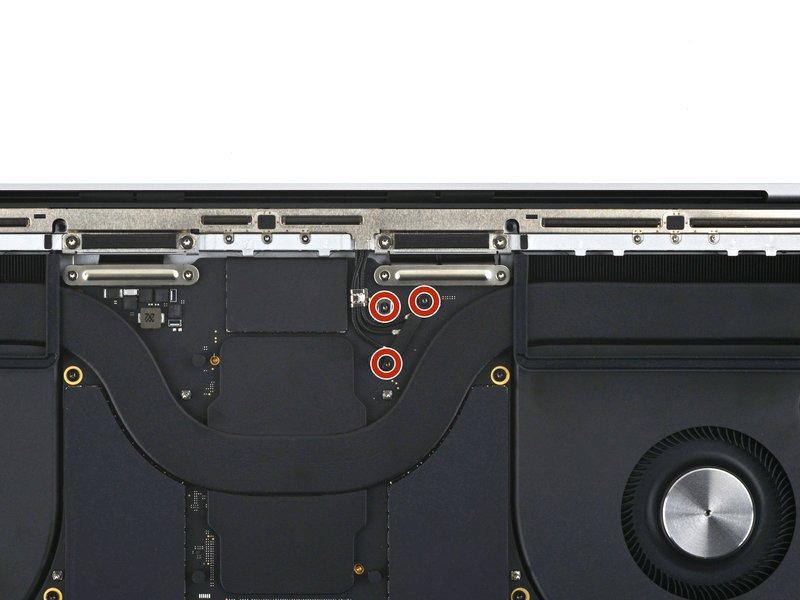

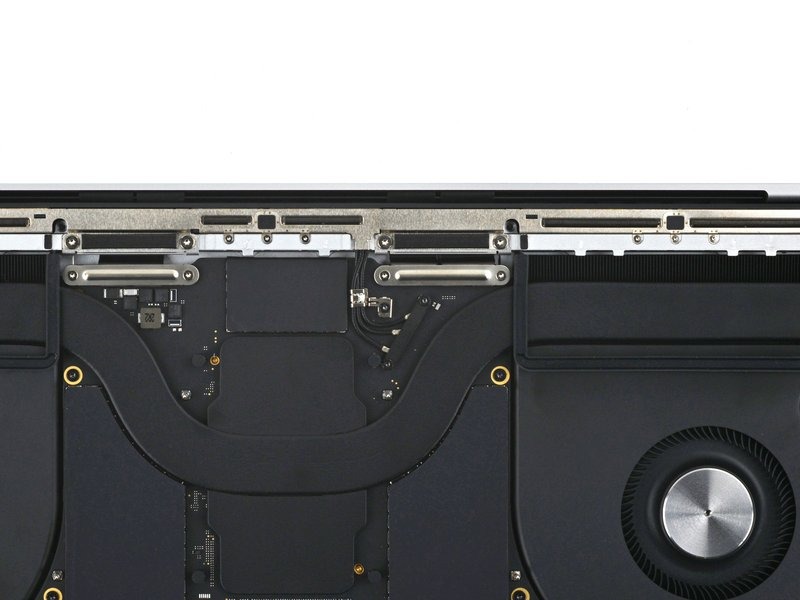

با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، سه پیچ به طول ۲٫۱ میلی‌متر را که درپوش و براکت کانکتور آنتن را نگه داشته‌اند، باز کنید.

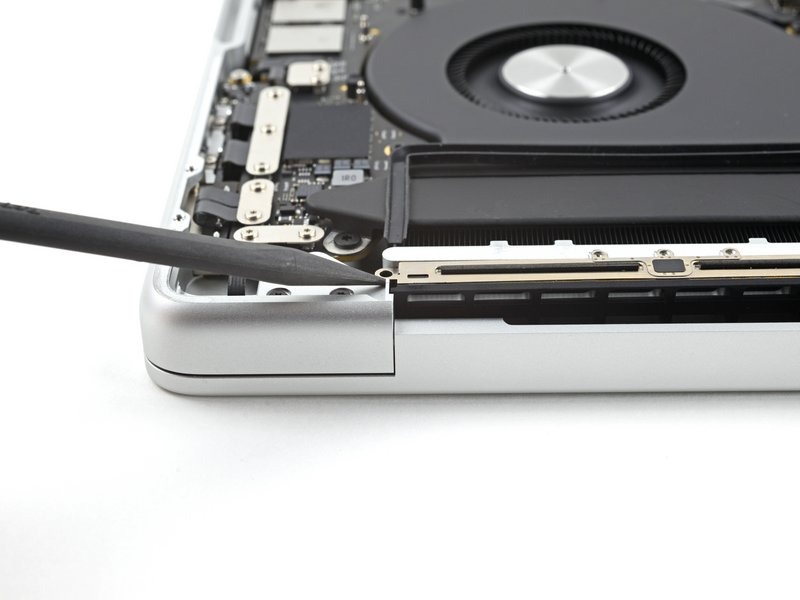

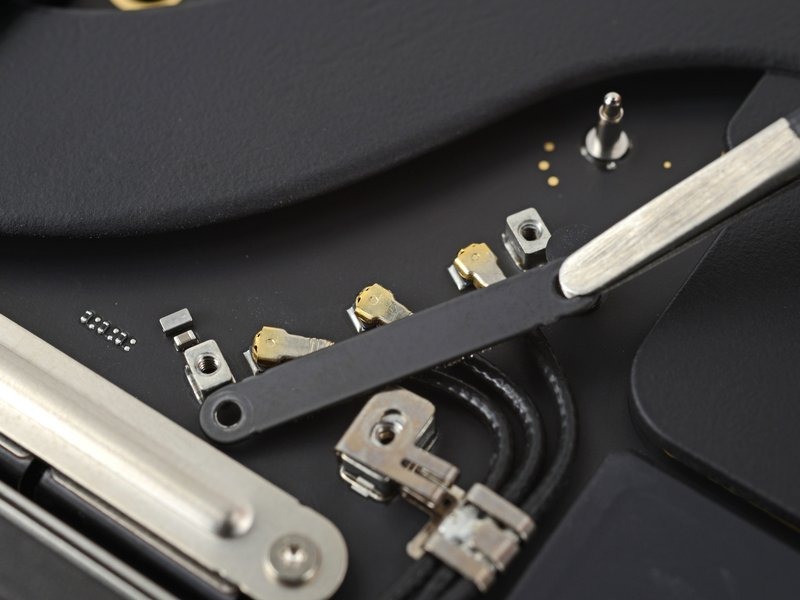

با استفاده از موچین یا انگشتان خود، پوشش روی کابل‌های کواکسیالِ نوار آنتن را بردارید.

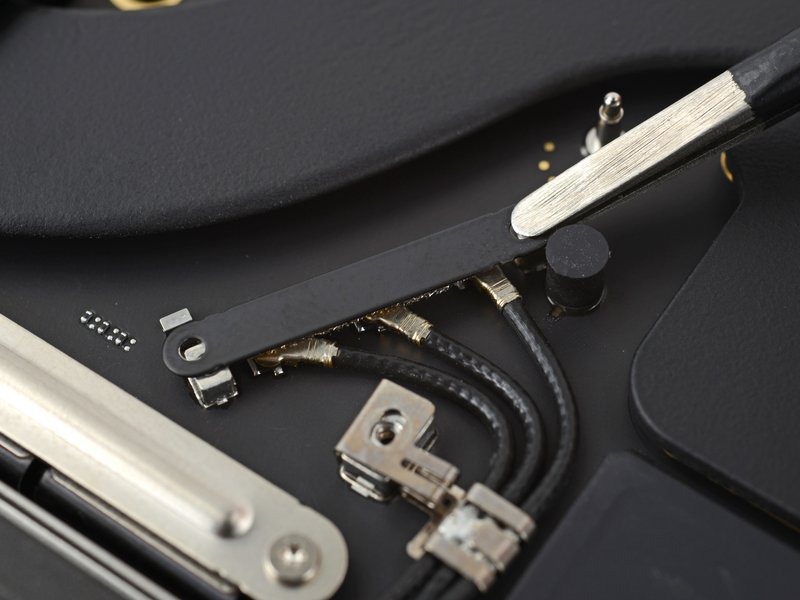

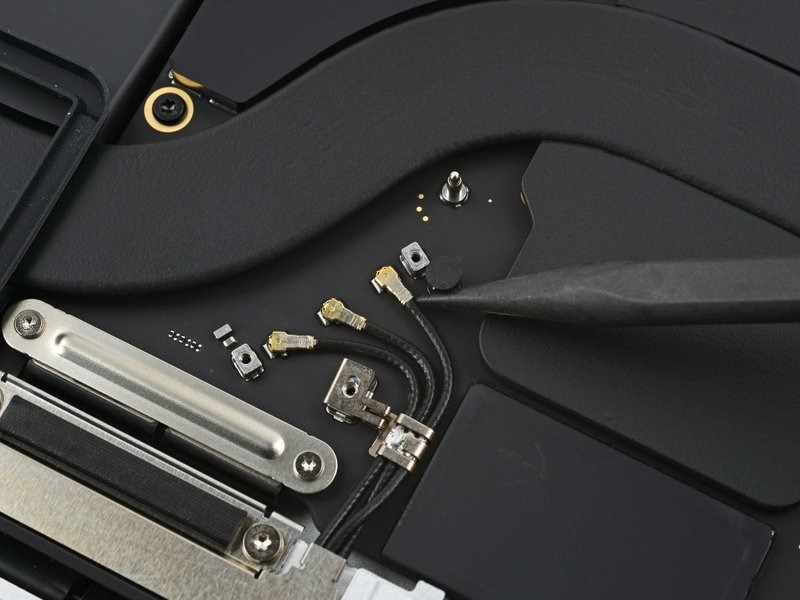

با استفاده از نوک ابزار اسپاجر (spudger)، کابل کواکسیال نوار آنتن را بلند کرده و جدا کنید.

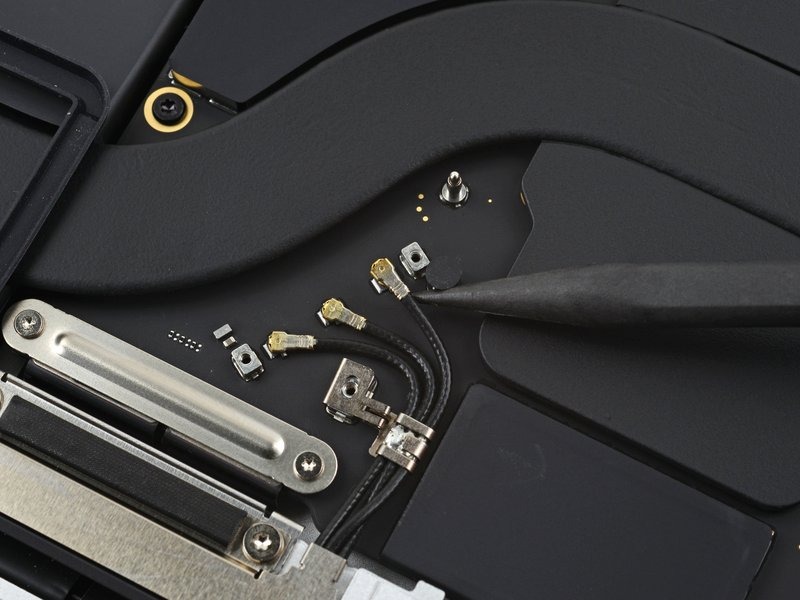

این کار را برای دو کابل دیگر نیز تکرار کنید.

اتصال مجدد این کابل‌ها ممکن است کمی دشوار باشد. برای این کار، هر کانکتور را تک‌تک روی سوکت مربوطه نگه دارید و با سرِ تختِ اسپاجر به پایین فشار دهید تا کانکتور در جای خود جا بیفتد.
