آموزش تعویض صفحه نمایش مک بوک پرو M4 Pro و M4 Max
این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)
- میزان سختی : متوسط
- زمان مورد نیاز : ۱ - ۲ ساعت
- تعداد مراحل : ۴۳
از این راهنما برای تعویض صفحه‌نمایش مک‌بوک پرو ۱۴ اینچی مدل ۲۰۲۴ (مجهز به تراشه‌های M4 Pro و M4 Max) استفاده کنید.
نکته: برای تکمیل فرآیند تعمیر با استفاده از ابزار «دستیار تعمیر» (Repair Assistant) اپل، به اتصال اینترنت و سیستم‌عامل macOS Tahoe 26 (یا نسخه‌های جدیدتر) نیاز خواهید داشت. در غیر این صورت، ممکن است قابلیت True Tone کار نکند و با ایرادات یا ناهنجاری‌های تصویری مواجه شوید.
برخی از تصاویر موجود در این راهنما مربوط به مدل دیگری هستند و ممکن است تفاوت‌های ظاهری جزئی داشته باشند؛ با این حال، این موضوع تأثیری بر مراحل انجام کار نخواهد داشت.
پیش از شروع تعمیر، اجازه دهید شارژ باتری مک‌بوک شما به زیر ۲۵ درصد برسد؛ اگر باتریِ دارای شارژ در حین تعمیر آسیب ببیند، ممکن است آتش بگیرد.
مک‌بوک خود را کاملاً خاموش کنید، درِ آن را ببندید و دستگاه را برگردانید. تا زمانی که اتصال باتری را به‌صورت فیزیکی قطع نکرده‌اید، درِ دستگاه را بسته نگه دارید.
کابل MagSafe و هرگونه لوازم جانبی متصل به مک‌بوک را جدا کنید.
پیش از شروع کار، مک‌بوک پرو خود را کاملاً خاموش کرده و از برق بکشید. درِ لپ‌تاپ را ببندید و کل دستگاه را وارونه کنید.
با استفاده از پیچ‌گوشتی P5 Pentalobe، هشت پیچِ نگهدارنده‌ی قاب زیرین را باز کنید:
چهار پیچ ۹.۳ میلی‌متری
چهار پیچ ۵ میلی‌متری
در تمام مراحل این تعمیر، مراقب پیچ‌ها باشید و اطمینان حاصل کنید که هر پیچ دقیقاً در همان محل اصلی خود بسته میشود تا از آسیب دیدن دستگاه جلوگیری شود.
دستگیره مکنده را در نزدیکی لبه جلویی قاب زیرین و در فاصله‌ی میان سوراخ‌های پیچ، در جای خود محکم کنید.
دستگیره مکنده را به سمت بالا بکشید تا شکاف کوچکی زیر قاب زیرین ایجاد شود.
ابزار بازکننده را در شکافی که به‌تازگی ایجاد کرده‌اید، وارد کنید.
ابزار بازکننده را حول نزدیک‌ترین گوشه و سپس تا نیمهٔ طولِ کنارهٔ مک‌بوک پرو حرکت دهید.
با این کار، اولین گیرهٔ پنهانی که قاب زیرین را نگه داشته است، آزاد میشود. باید صدای آزاد شدن گیره را بشنوید و رها شدن آن را حس کنید.
مرحله قبل را در سمت دیگر تکرار کنید و با استفاده از ابزار بازکننده (پیک)، گیره دوم را آزاد نمایید.
گیره‌های کشویی در امتداد لبه‌ی پشتی مک‌بوک، قاب زیرین را محکم نگه داشته‌اند. جدا کردن این گیره‌ها ممکن است به نیروی زیادی نیاز داشته باشد؛ بنابراین برای محافظت از دستان خود در برابر لبه‌های تیز قاب زیرین، استفاده از دستکش را در نظر بگیرید.
برای آزاد کردن گیره‌های کشویی، قاب زیرین را محکم و به صورت جداگانه از هر گوشه، به سمت بیرون (دور از لبه‌ی پشتی) بکشید.
قاب زیرین را در تمام مدت موازی با بدنه‌ی مک‌بوک نگه دارید و تا زمانی که کاملاً جدا نشده است، آن را به سمت بالا نکشید.
درپوش زیرین را جدا کنید.
برای نصب مجدد درپوش زیرین:
آن را در جای خود قرار دهید و گیره‌های کشویی را با لبه‌ی پشتی مک‌بوک هم‌تراز کنید. درپوش را به سمت پایین فشار دهید و آن را به سمت لبه‌ی پشتی بلغزانید تا گیره‌ها در جای خود درگیر شوند.
هنگامی که یک سمت درگیر میشود، ممکن است سمت دیگر از حالت تراز خارج شود؛ بنابراین هنگام فشار دادن، هر دو سمت را بررسی کنید.
پس از اینکه گوشه‌های پشتی درپوش زیرین محکم و کاملاً هم‌سطح با بدنه (فریم) قرار گرفتند، بخش میانی درپوش را به سمت پایین فشار دهید تا چهار گیره‌ی باقی‌مانده نیز درگیر شوند.
صدای جا افتادن هر گیره را خواهید شنید و حس خواهید کرد.
هرگونه نواری را که روی کانکتور کابل دیتای برد باتری بر روی برد اصلی (Logic Board) قرار دارد، جدا کنید.
با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.
کابل داده‌ی برد باتری را با لغزاندن آن به بیرون از سوکتش روی برد اصلی (Logic Board) جدا کنید.
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ به طول ۲٫۱ میلی‌متر را که براکت کابل ترک‌پد را به برد اصلی (Logic Board) متصل نگه داشته‌اند، باز کنید.
برای جدا کردن براکت کابل ترک‌پد، از موچین یا انگشتان خود استفاده کنید.
با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور فشاری کابل ترک‌پد را که به برد اصلی (logic board) متصل است، به آرامی بلند کرده و جدا کنید.
برای اتصال مجدد کانکتورهای فشاری (مانند این مورد)، ابتدا آن را با دقت تراز کنید و یک سمت آن را فشار دهید تا صدای «کلیک» جا افتادن آن شنیده شود؛ سپس همین کار را برای سمت دیگر تکرار کنید. از فشار دادنِ قسمت میانی کانکتور خودداری کنید. اگر کانکتور به درستی تراز نشده باشد، ممکن است پین‌ها خم شوند و آسیب دائمی ایجاد کنند.
کابل ترک‌پد با چسبی ملایم به فریم متصل شده است.
کابل ترک‌پد را از دستگاه جدا کنید و دقت داشته باشید که اتصال چسبی آن نیز باز شود.
هرگونه نواری را که روی کانکتور کابل دیتای برد باتری (در زیر پیچ بزرگ و تخت) قرار دارد، جدا کنید.
با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.
کابل داده‌ی برد باتری را با لغزاندن آن به بیرون از سوکتش روی برد باتری، جدا کنید.
کابل دیتای برد باتری با چسبی ضعیف به دستگاه متصل شده است.
نوک پنس سرتخت را زیر قسمت‌های چسب‌دار بلغزانید تا کابل از دستگاه جدا شود.
کابل دیتای برد باتری را جدا کنید.
برای باز کردن پیچ ۳٫۸ میلی‌متری با سرِ پهن که کانکتور برق باتری را نگه داشته است، از پیچ‌گوشتی Torx Plus مدل 5IP استفاده کنید.
با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور باتری را از روی برد باتری بلند کرده و آن را جدا کنید.
کانکتور را تا حدی بالا بیاورید که در حین تعمیر به‌طور تصادفی اتصال برقرار نکند، اما مراقب باشید که زاویه آن از ۴۵ درجه فراتر نرود تا به لولای آن آسیبی نرسد.
برای ایمنی بیشتر، یک حائل (مانند تکه‌ای از کارت بازی) بین کانکتور و برد قرار دهید.
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، سه پیچ به طول ۲٫۱ میلی‌متر را که درپوش و براکت کانکتور آنتن را نگه داشته‌اند، باز کنید.
با استفاده از موچین یا انگشتان خود، پوشش روی کابل‌های کواکسیالِ نوار آنتن را بردارید.
با استفاده از نوک ابزار اسپاجر (spudger)، کابل کواکسیال نوار آنتن را بلند کرده و جدا کنید.
این کار را برای دو کابل دیگر نیز تکرار کنید.
اتصال مجدد این کابل‌ها ممکن است کمی دشوار باشد. برای این کار، هر کانکتور را تک‌تک روی سوکت مربوطه نگه دارید و با سرِ تختِ اسپاجر به پایین فشار دهید تا کانکتور در جای خود جا بیفتد.
برای باز کردن شش پیچی که نوار آنتن را به بدنه (فریم) متصل کرده‌اند، از پیچ‌گوشتی Torx Plus سایز 5IP استفاده کنید:
دو پیچ ۷.۵ میلی‌متری
چهار پیچ ۳.۲ میلی‌متری
برای باز کردن نه پیچ ۱.۵ میلی‌متری که نوار آنتن را به بدنه متصل کرده‌اند، از پیچ‌گوشتی Pentalobe سایز P2 استفاده کنید.
رزوه این پیچ‌ها به‌راحتی هرز میشود؛ هنگام باز کردن آن‌ها، فشار مداوم رو به پایین اعمال کنید و به‌آرامی کار کنید.
نوک ابزار بازکننده (اسپاجر) را بین نوار آنتن و فریم قرار دهید.
با استفاده از ابزار، نوار آنتن را به سمت بالا اهرم کنید تا از فریم جدا شود.
برای جدا کردن میله آنتن، آن را مستقیماً به سمت بالا و بیرون از قاب بکشید.
منبع: iFixit

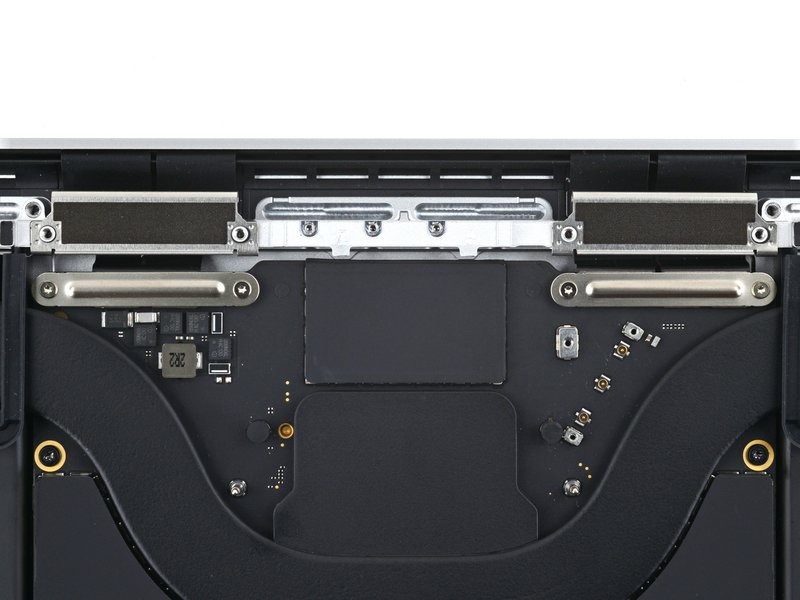

با استفاده از یک پیچ‌گوشتی Torx Plus مدل 3IP، چهار پیچ ۲.۱ میلی‌متری را که پوشش‌های کابل صفحه‌نمایش را در جای خود نگه داشته‌اند، باز کنید.
با استفاده از موچین یا انگشتان خود، دو پوشش کابل صفحه‌نمایش را از روی برد اصلی (logic board) بردارید.با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.

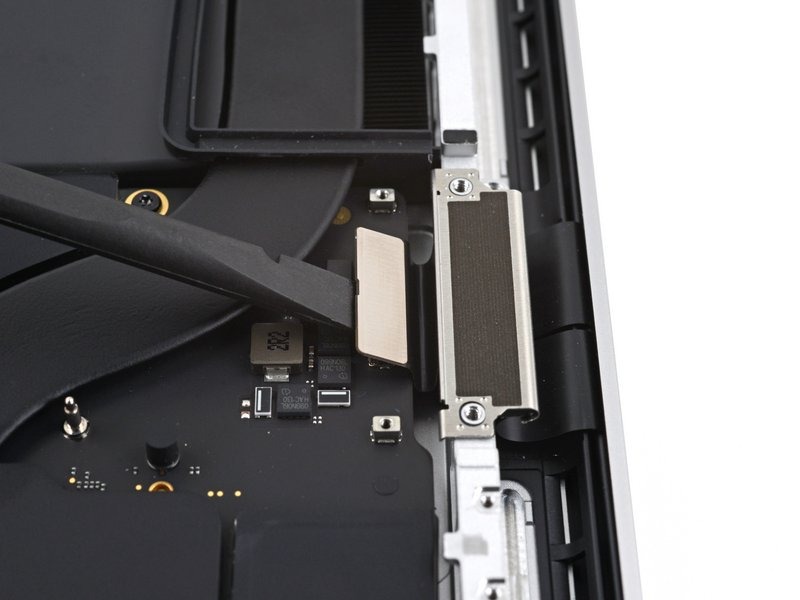

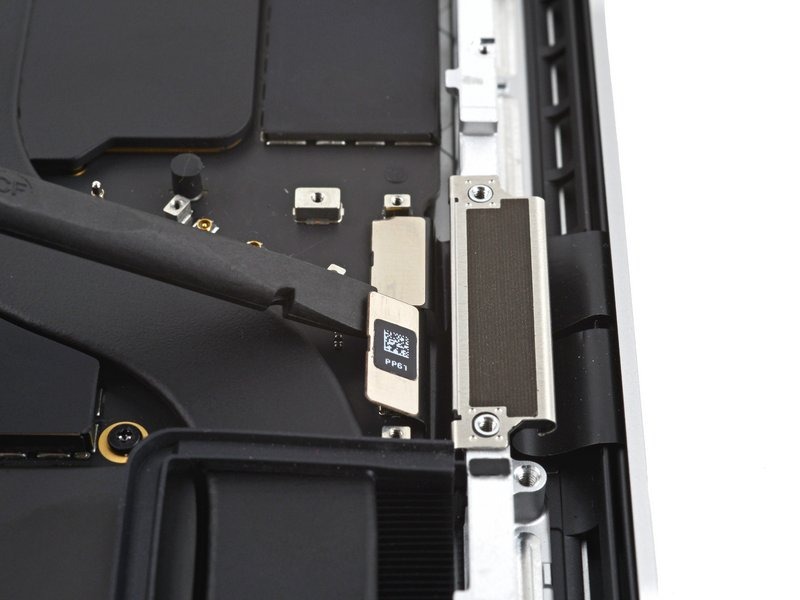

با استفاده از سرِ تختِ ابزار بازکننده (spudger)، دو کانکتور فشاریِ کابلِ صفحه‌نمایش را که در سمت راست قرار دارند و به برد اصلی (logic board) متصل شده‌اند، به آرامی بلند کرده و جدا کنید.
مرحله قبل را برای اتصال‌دهنده فشاریِ سمتِ چپِ چپ تکرار کنید.

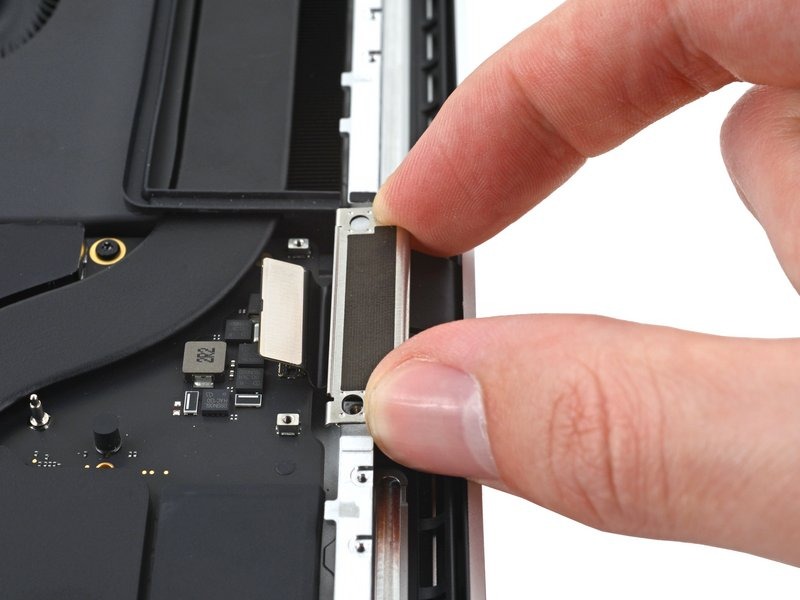

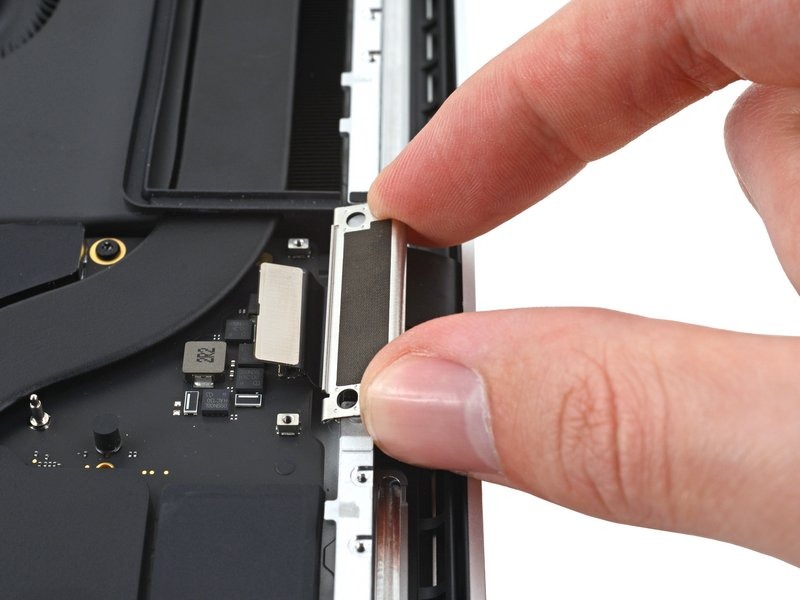

بخش پشتی براکت کابل صفحه‌نمایش را به سمت بالا بکشید تا گیره‌هایی که آن را به قاب متصل نگه داشته‌اند، آزاد شوند.
براکت کابل صفحه‌نمایش را جدا کنید.
همین مراحل را برای براکت دیگر کابل صفحه‌نمایش تکرار کنید.
اگر دو ضربه‌گیرِ براکتِ کابلِ صفحه‌نمایش به همراه خودِ براکت‌ها برداشته شده‌اند، از این مرحله صرف‌نظر کنید.

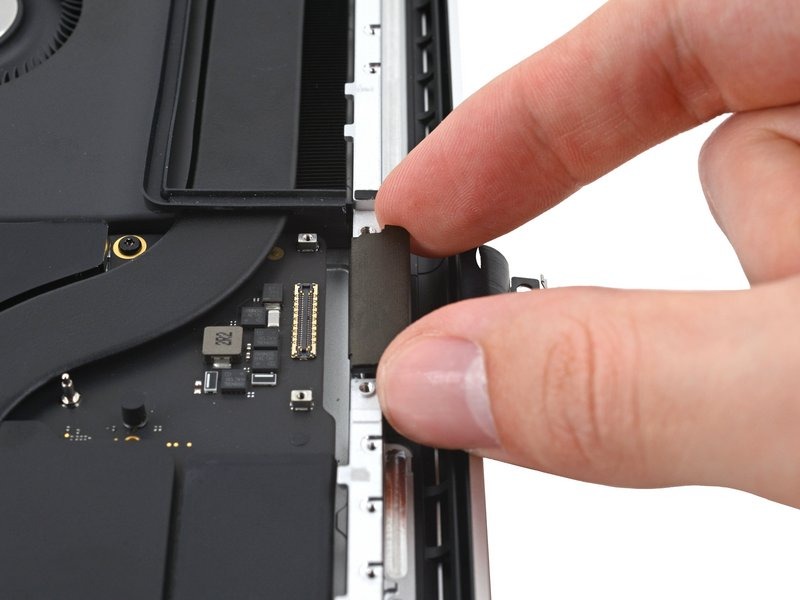

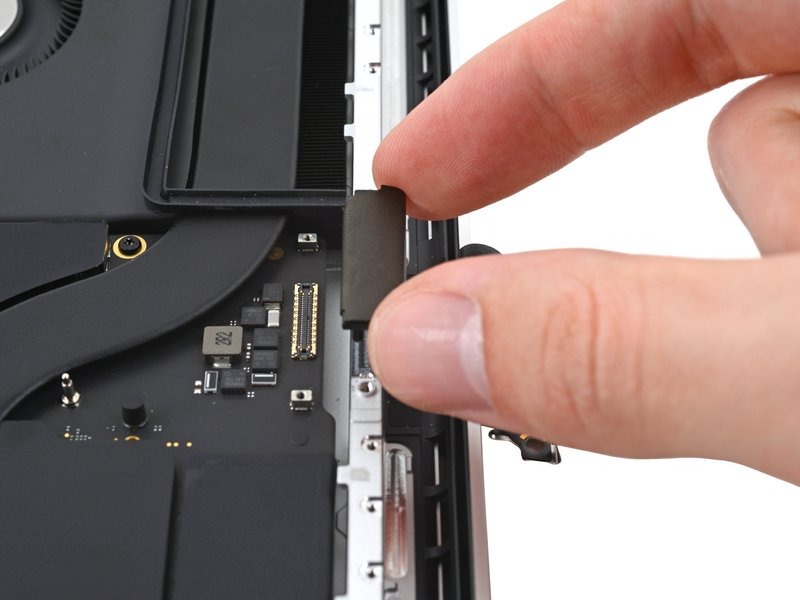

دو ضربه‌گیرِ براکتِ کابلِ صفحه‌نمایش را مستقیماً به سمت بالا بکشید و از قاب خارج کنید.

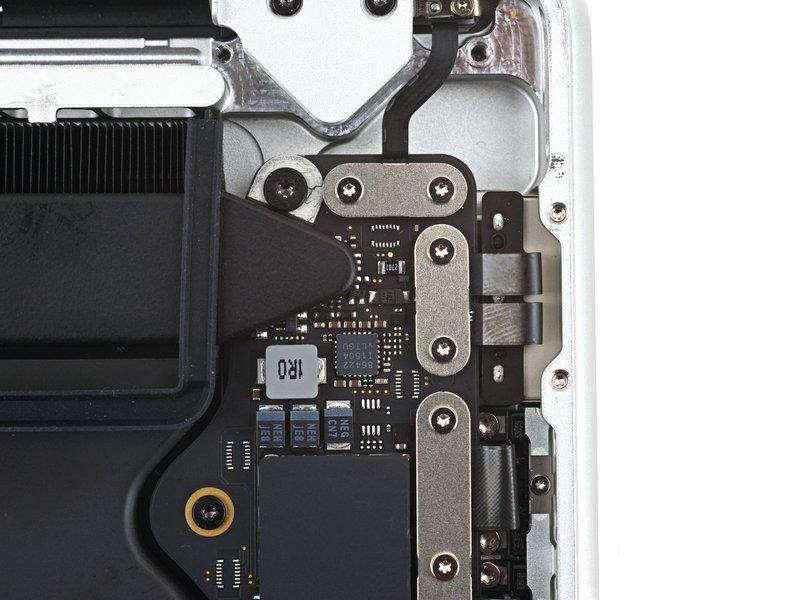

با استفاده از یک پیچ‌گوشتی Torx Plus مدل 3IP، دو پیچ ۲.۱ میلی‌متری را که پوشش حسگر زاویه درب (lid angle sensor) را در نزدیکی لولای سمت راست نگه داشته‌اند، باز کنید.
با استفاده از موچین یا انگشتان خود، درپوش حسگر زاویهٔ درب را بردارید.
با استفاده از قسمت تخت ابزار بازکننده (spudger)، کانکتور فشاری حسگر زاویه درب را به سمت بالا اهرم کرده و جدا کنید.

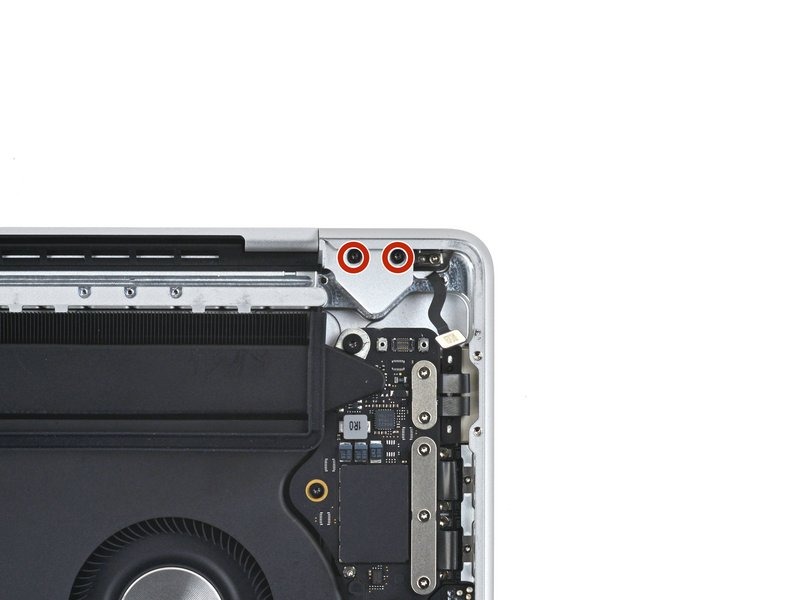

با استفاده از پیچ‌گوشتی Torx Plus مدل 5IP، دو پیچ به طول ۲.۵ میلی‌متر را که هر یک از پوشش‌های لولا را در جای خود نگه داشته‌اند، باز کنید (در مجموع چهار پیچ).

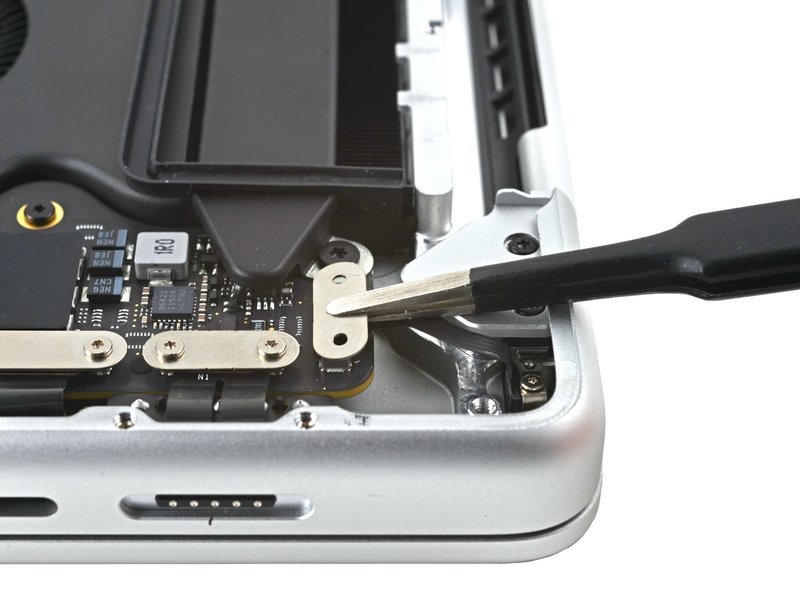

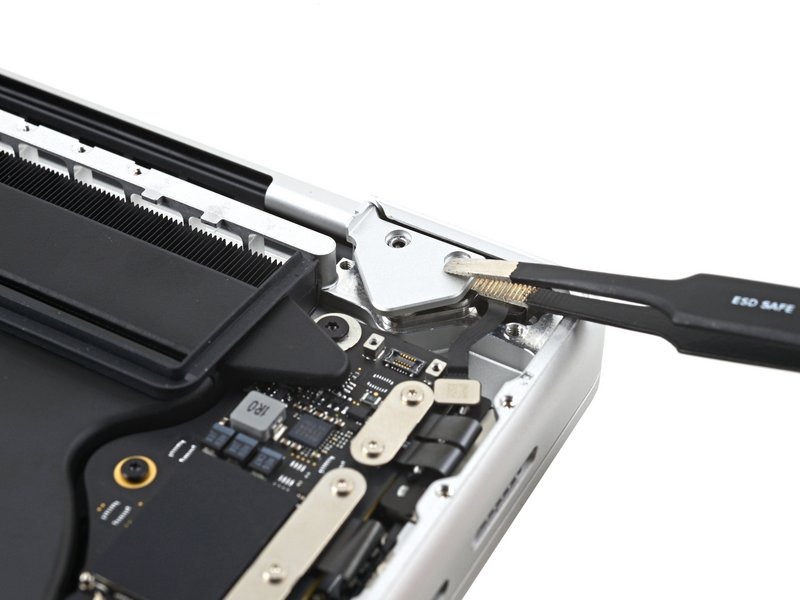

با استفاده از موچین، درپوش‌های لولا را به‌صورت افقی از لولا دور کنید تا از قاب جدا شوند.
درپوش‌های لولا را بردارید.

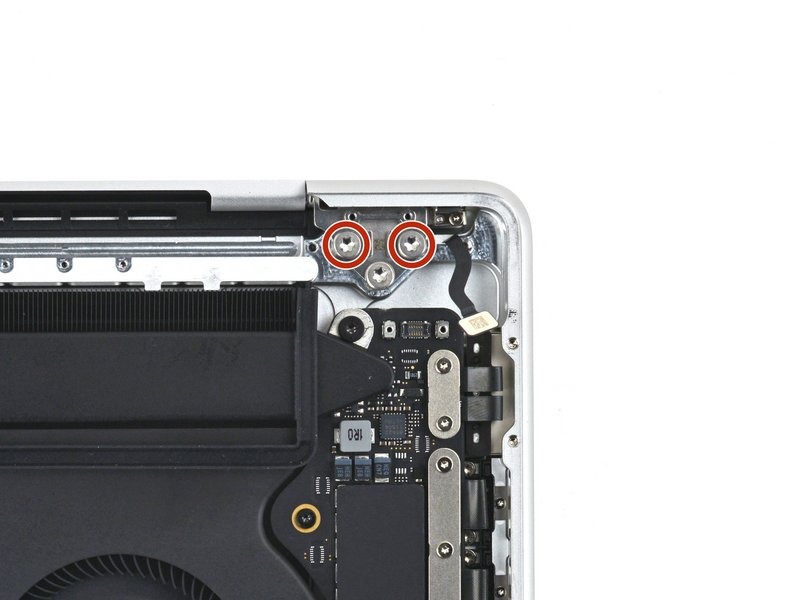

با استفاده از پیچ‌گوشتی Torx Plus سایز 8IP، دو پیچ ۵.۲ میلی‌متری را از هر لولا باز کنید (در مجموع چهار پیچ).
هر لولا یک پیچ سوم هم دارد که فعلاً باید آن را سر جایش باقی بگذارید.
هرگونه نواری را که روی کانکتور کابل دیتای برد باتری (در زیر پیچ بزرگ و تخت) قرار دارد، جدا کنید.

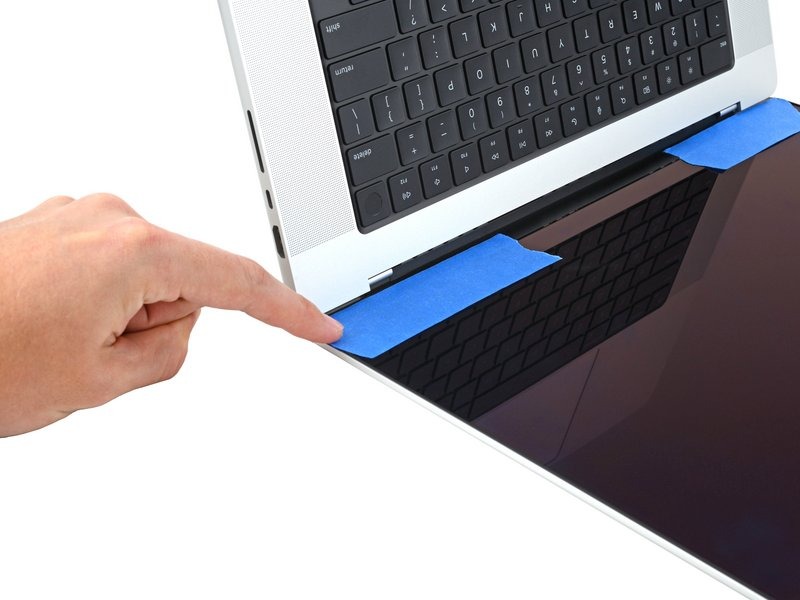

اگر قصد دارید دوباره از صفحه‌نمایش استفاده کنید، آن را باز کنید و روی شیشه، درست در بالای هر لولا، یک تکه نوار چسب بچسبانید. این کار به محافظت از شیشه در برابر خط و خش در سه مرحله‌ی بعدی کمک می‌کند.

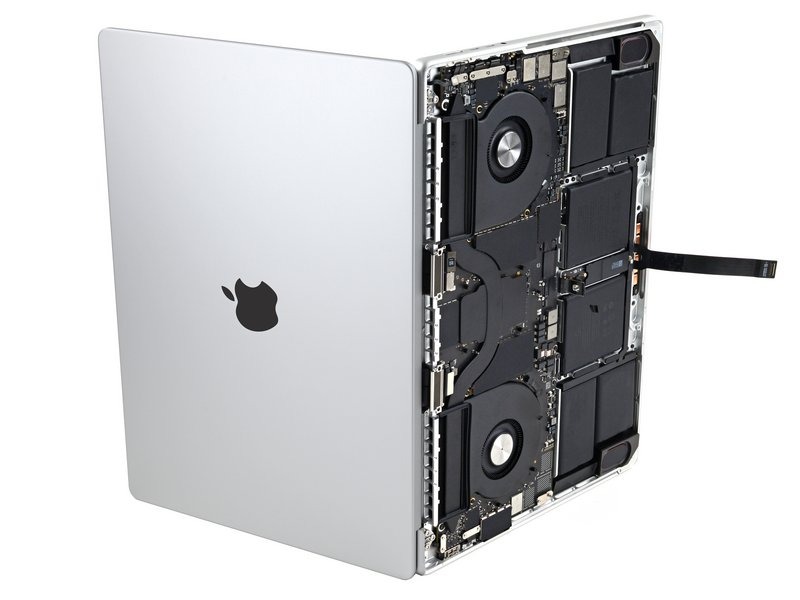

صفحه‌نمایش را کاملاً باز کنید و مک‌بوک پرو (MacBook Pro) خود را به پهلو (روی یکی از لبه‌های کناری) قرار دهید.

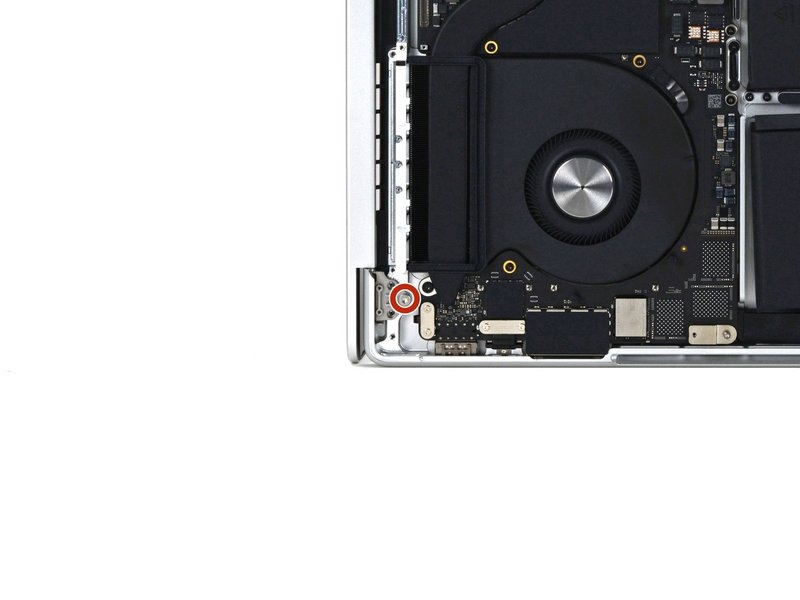

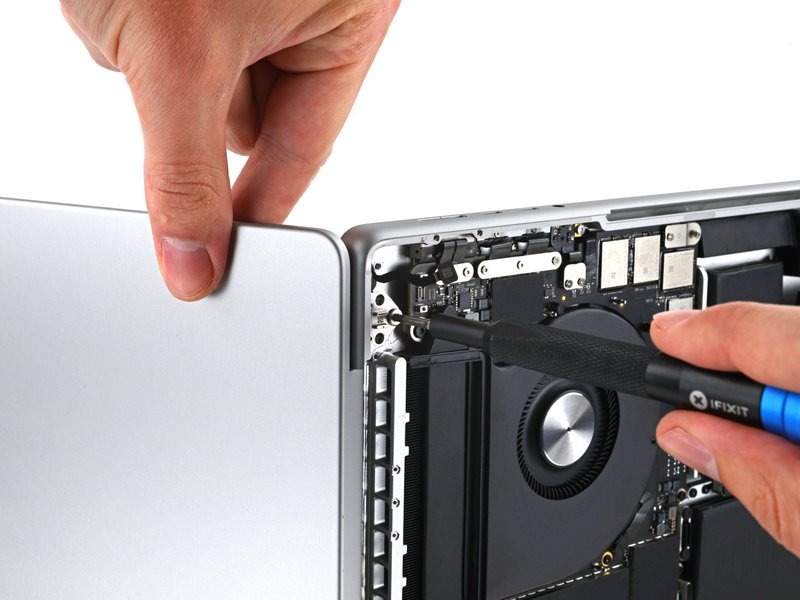

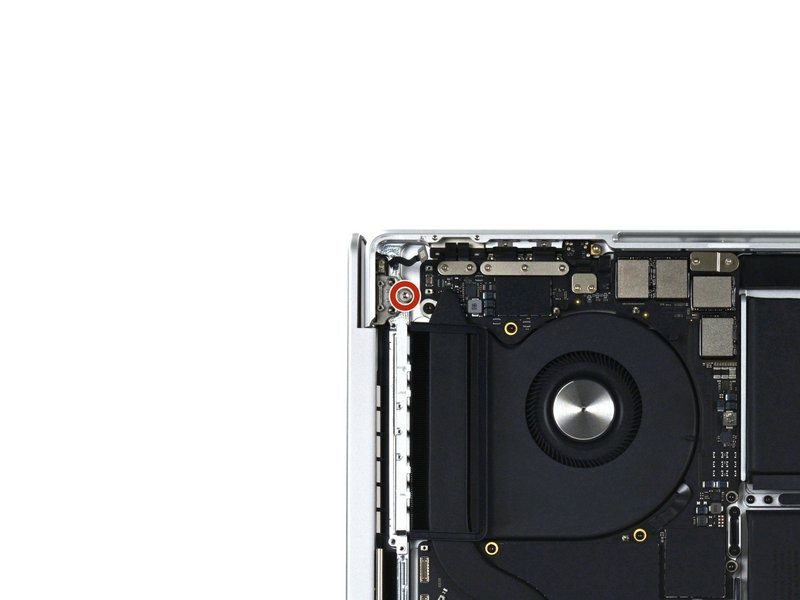

با استفاده از یک پیچ‌گوشتی Torx Plus سایز 8IP، دو پیچ ۵.۲ میلی‌متری باقی‌مانده (یکی از هر لولا) را باز کنید.
پیچ بالایی را در آخرین مرحله باز کنید؛ در این حین، با یک دست هر دو بخش مک‌بوک پرو را ثابت نگه دارید تا از جدا شدن ناگهانی آن‌ها و افتادنشان جلوگیری شود.
صفحه نمایش و بدنه اصلی مک‌بوک پرو را محکم نگه دارید. در این مرحله، ممکن است هر یک از این دو بخش به‌طور ناگهانی جدا شده و بیفتند.

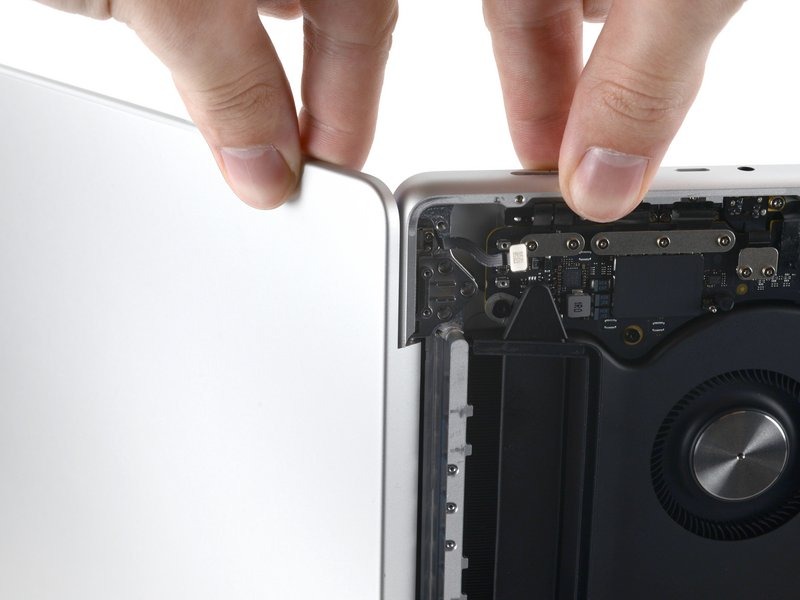

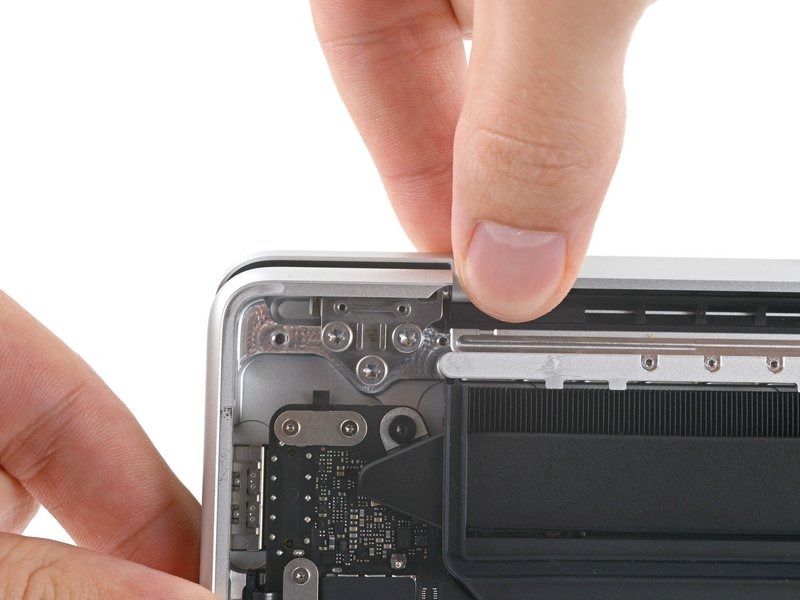

دو بخش مک‌بوک پرو را به سمت یکدیگر فشار دهید تا لولاها از محل قرارگیری‌شان در بدنه دستگاه خارج شوند.

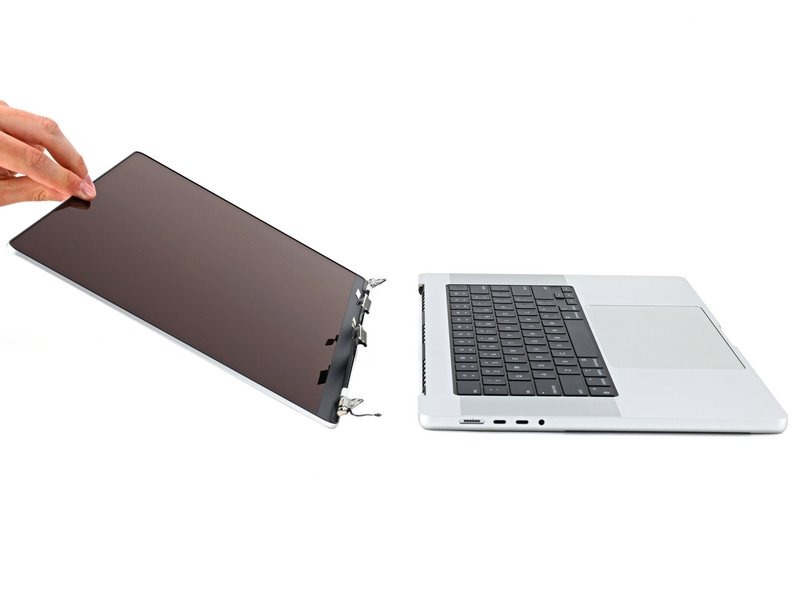

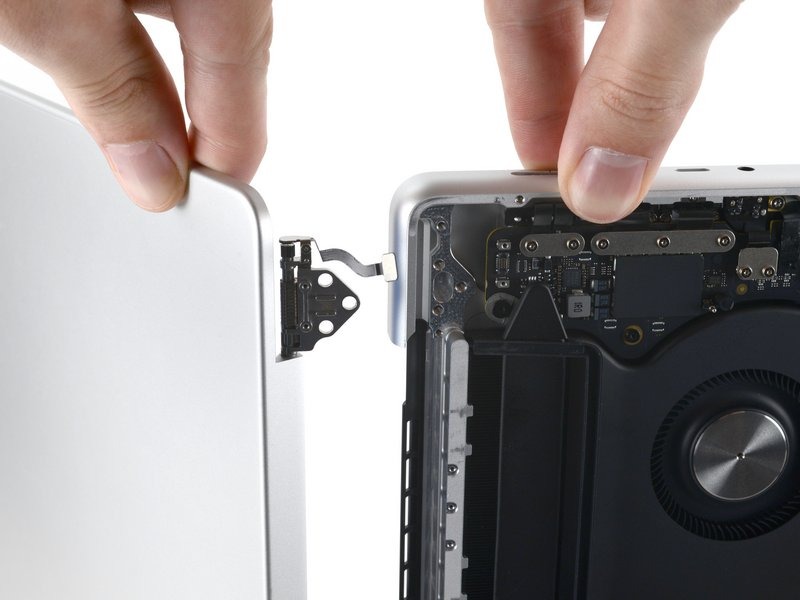

بدنه اصلی مک‌بوک پرو را از خود دور کنید و هم‌زمان صفحه نمایش را به سمت خود بکشید تا از یکدیگر جدا شوند.
صفحه را بردارید.
هنگام مونتاژ مجدد، برای تراز کردن لولاهای صفحه‌نمایش، این دستورالعمل‌ها را دنبال کنید:
اگر چسب قفل‌کننده پیچ (Threadlocker) آبی‌رنگ دارید، یک قطره از آن را روی رزوه هر پیچ بزنید تا از شل شدن آن‌ها به مرور زمان جلوگیری شود.
پیچ‌های لولا را نصب کنید، اما آن‌ها را کاملاً سفت نکنید. لولاها را در مرکز قرار دهید و بررسی کنید که آیا در هیچ‌یک از طرفین، فاصله اضافی یا ساییدگی وجود دارد یا خیر.
پیچ‌های لولا را کاملاً سفت کنید.
اگر هنگام باز یا بسته کردن صفحه‌نمایش صدای «کلیک» یا «تق» شنیدید، پیچ‌ها را شل کرده و صفحه‌نمایش را مجدداً تراز کنید.
