آموزش تعویض شیشه پشت آیفون ۱۷ پرو
این آموزش صرفا برای تعویض شیشه پشت آیفون ۱۷ پرو میباشد. مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود، اگر نیاز به تعمیر آیفون ۱۷ پرو خود دارید، کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید.)
- میزان سختی : متوسط
- زمان مورد نیاز : ۳۰ دقیقه ـ ۱ ساعت
- تعداد مراحل : 24
از این راهنما برای تعویض شیشه پشت شکسته یا ترک‌خورده یا در صورت مشکل در شارژ بی سیم در آیفون ۱۷پرو استفاده کنید.
ماژول شارژ بی‌سیم (MagSafe) در شیشه پشتی تعبیه شده است. اگر در شارژ بی‌سیم مشکل دارید، ممکن است لازم باشد شیشه پشتی را تعویض کنید.
پس از تعویض، ممکن است تا زمانی که ابزار «Repair Assistant» اپل را اجرا نکنید، در شارژ بی‌سیم با مشکل مواجه شوید.
نکته: برای انجام این تعمیر، به چسب مخصوص شیشه پشتی نیاز خواهید داشت.
اجازه دهید شارژ باتری گوشی به زیر ۲۵ درصد برسد، زیرا باتری لیتیوم-یون شارژشده میتواند خطرات ایمنی به همراه داشته باشد.
تمام کابل‌ها را از گوشی جدا کنید.
گوشی را خاموش کنید.
خرده‌های شیشه می‌توانند جداسازی قطعات را سخت کنند یا باعث آسیب رسیدن به شما حین انجام کار شوند.
نوارهای چسب را روی شیشه ترک خورده بچسبانید تا کاملاً پوشانده شود، این به نگه داشتن شیشه کمک می‌کند و به بادکش اجازه می‌دهد تا بچسبد.
مطمئن شوید که یک نوار چسب بدون هم‌پوشانی و اتصال به سایر نوار چسب ها در امتداد لبه‌ی پایینی قرار دارد که فضای کافی برای چسباندن بادکش روی آن وجود دارد.
فقط خود شیشه را بپوشانید و هیچ نوار چسبی را به قاب نچسبانید.
برای محافظت از چشمان خود در برابر هرگونه پرش احتمالی شیشه در حین تعمیر، از عینک ایمنی استفاده کنید.

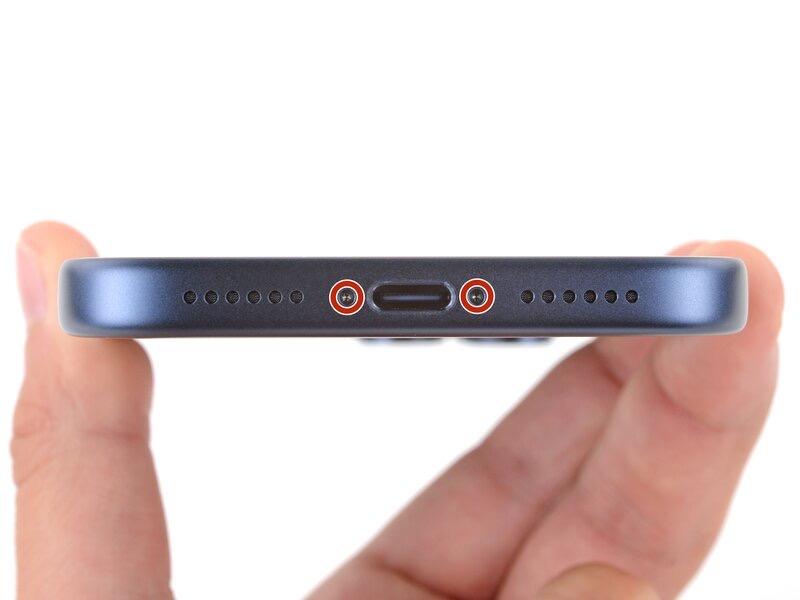

با استفاده از پیچ‌گوشتی P2، دو پیچ ۷٫۵ میلی‌متریِ دو طرف درگاه شارژ را باز کنید.
چسب، شیشه پشتی را به بدنه (فریم) متصل نگه می‌دارد. حرارت دادن شیشه باعث نرم شدن چسب و در نتیجه آسان‌تر شدن جدا کردن آن میشود.

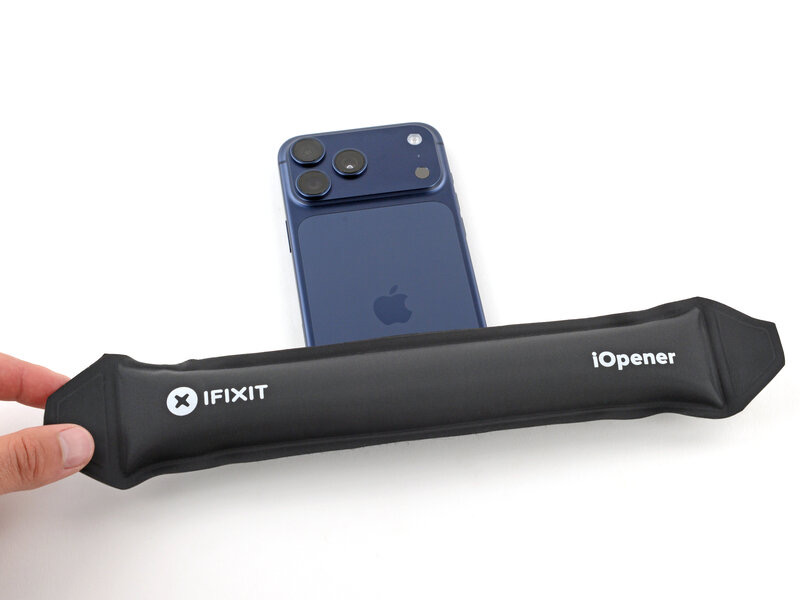

یک iOpener را گرم کنید و به مدت دو دقیقه روی لبه پایینی شیشه پشتی قرار دهید.
همچنین می‌توانید از سشوار یا تفنگ حرارتی برای گرم کردن شیشه پشتی استفاده کنید تا زمانی که به اندازه ای گرم شود که با لمس آن احساس داغی کنید.
استفاده نادرست از تفنگ حرارتی میتواند باعث خرابی مجموعه شارژ بی‌سیم و باتری شود.

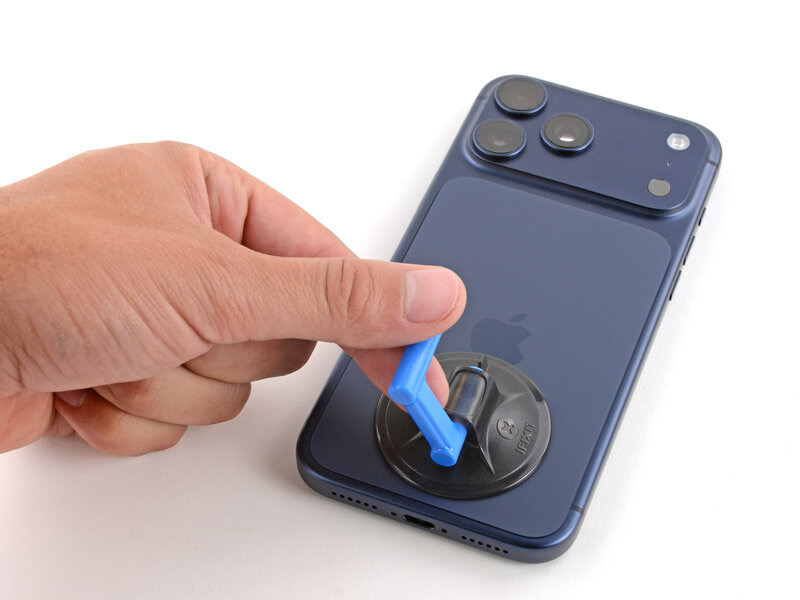

بادکش را به لبه‌ی پایینی شیشه پشت، تا حد امکان نزدیک به لبه، متصل کنید.

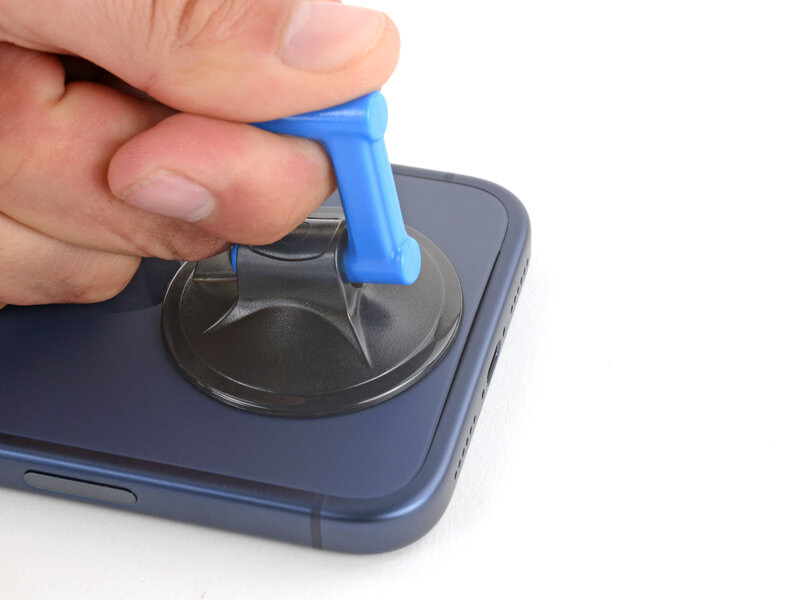

با نیرویی قوی و یکنواخت، دسته مکنده را به سمت بالا بکشید تا شکافی بین شیشه پشت و فریم ایجاد شود.
اگر با مشکل مواجه شدید، حرارت بیشتری اعمال کنید و دوباره تلاش نمایید.

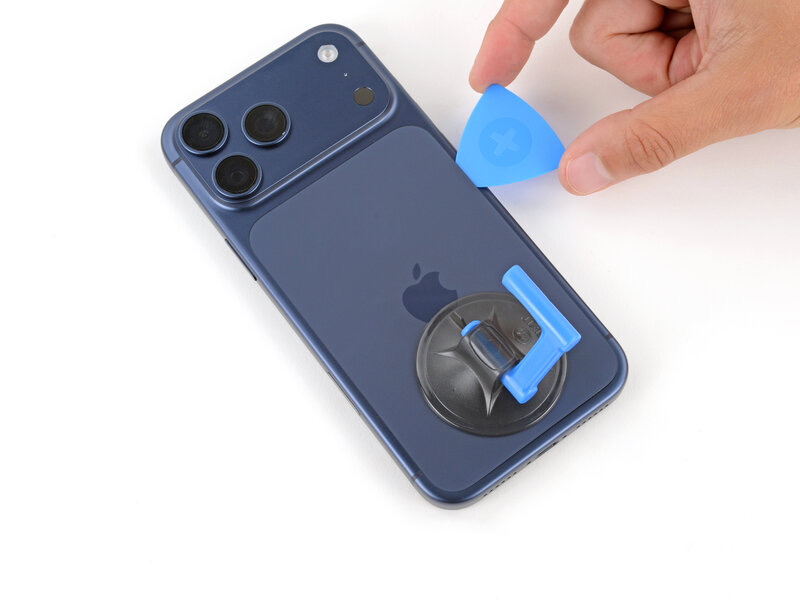

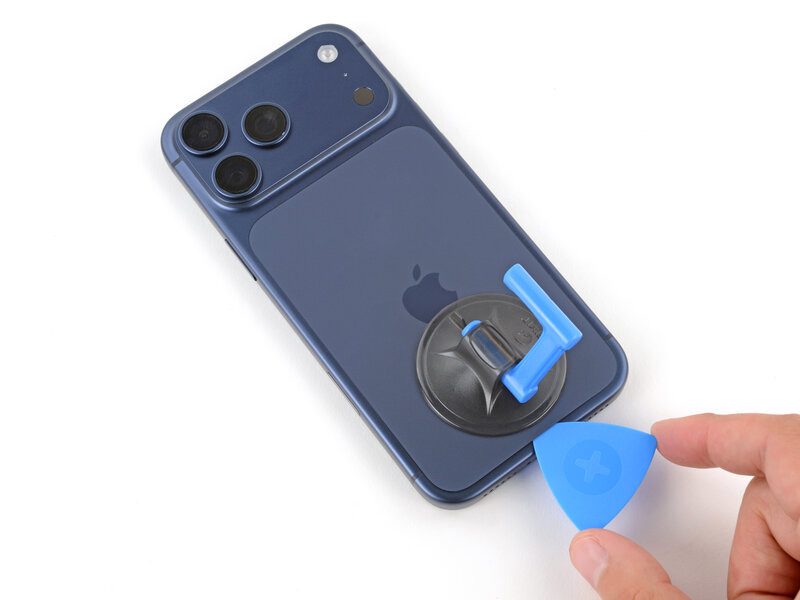

نوک ابزار بازکننده (پیک) را در شکافی که ایجاد شده، وارد کنید.
ابزار بازکننده (پیک) را در امتداد لبه‌های شیشه پشتی حرکت دهید تا تمام چسب‌های نگهدارنده آن جدا شوند.
پیک را تنها مقدار کمی در زیر شیشه پشتی و در نزدیکی بالای لبه سمت چپ وارد کنید؛ در غیر این صورت، ممکن است به کابل فلت شارژ بی‌سیم آسیب برسانید.
در این مرحله، شیشه پشتی باید کاملاً از فریم جدا شده باشد. اگر احساس کردید که شیشه گیر کرده است، دوباره دور تا دور لبه‌ها را بررسی کرده و هرگونه چسب باقی‌مانده را جدا کنید.

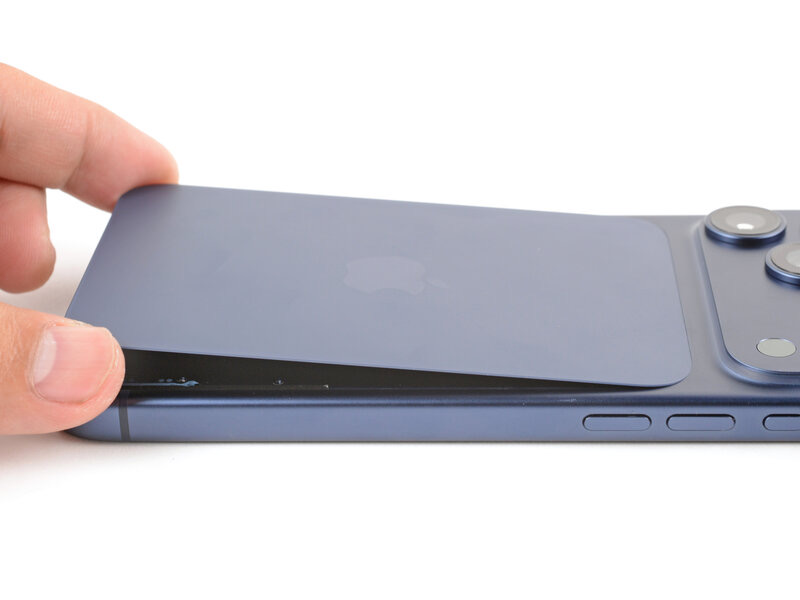

شیشه پشتی را به سمت لبه چپ برگردانید و با استفاده از بادکش، آن را در حالت عمودی نگه دارید.
همچنین می‌توانید شیشه را به صورت تخت در سمت چپ قرار دهید.
مراقب باشید که در مراحل بعدی، با ابزارهای خود به باتری که نمایان‌شده آسیب نرسانید.

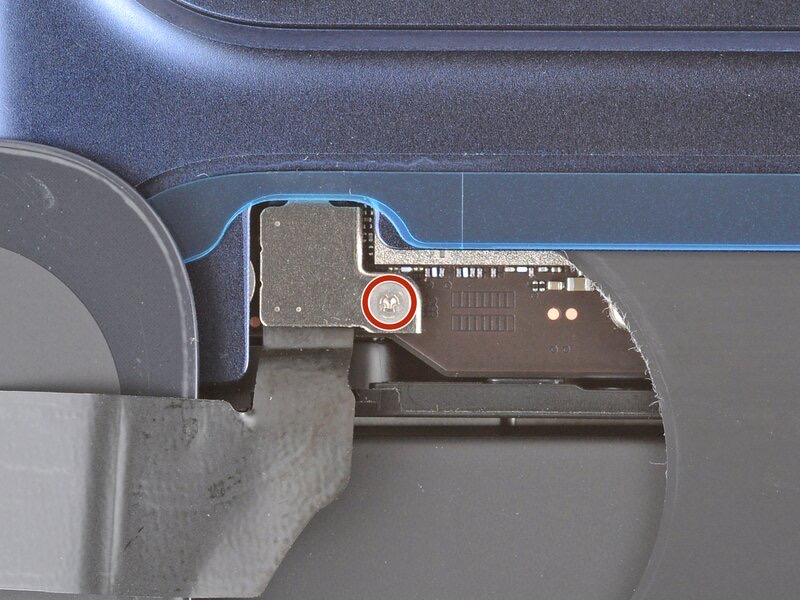

برای باز کردن پیچ ۱٫۰ میلی‌متری که پوشش کانکتور شارژ بی‌سیم را نگه داشته است، از پیچ‌گوشتی سه‌پَر (Tri-point) مدل Y000 استفاده کنید.

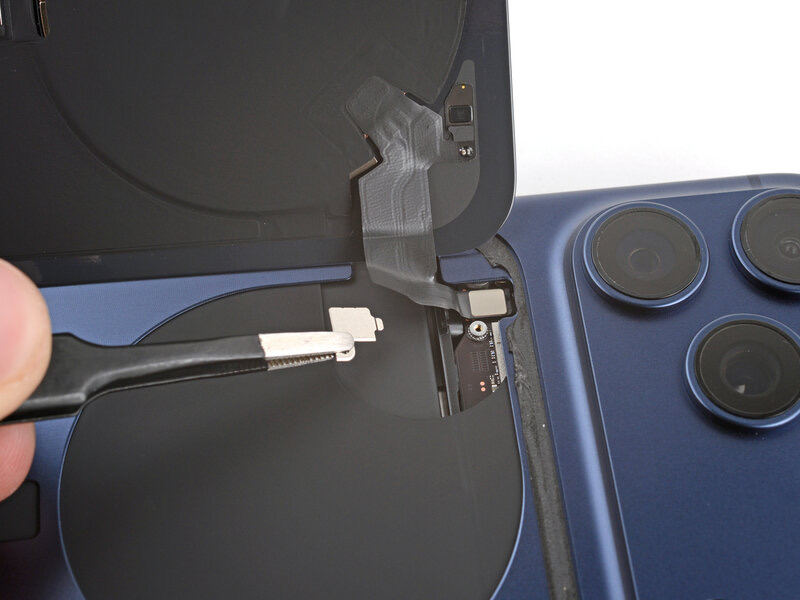

کاور را بردارید.

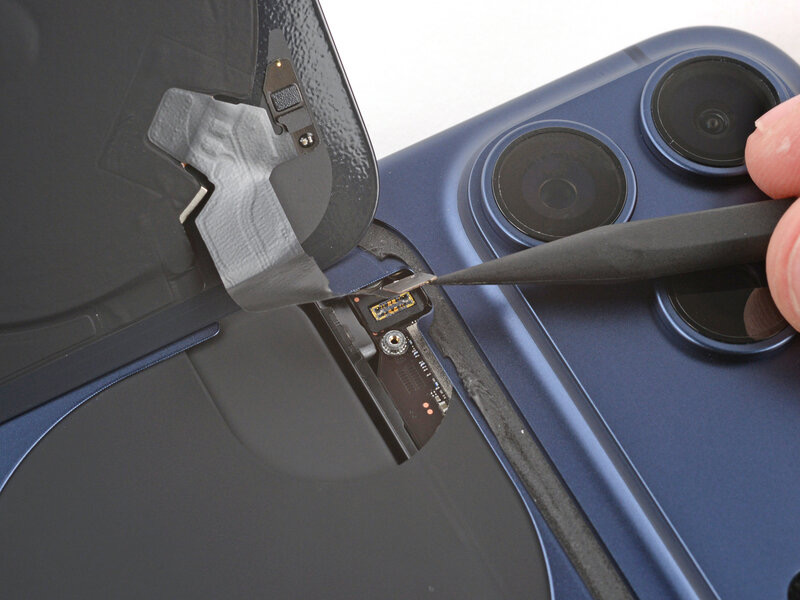

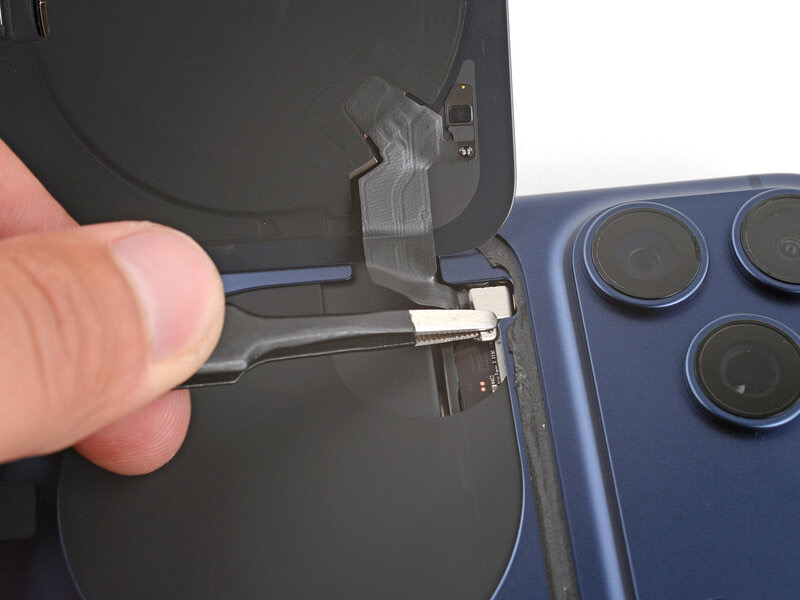

با استفاده از نوک ابزار اسپاجر (spudger)، کانکتور فشاری شارژ بی‌سیم را به سمت بالا اهرم کرده و جدا کنید.
شیشه پشت را بردارید.
برای جدا کردن تکه‌های بزرگ چسب از روی فریم، از یک موچین با نوک پهن یا انگشتان خود استفاده کنید.

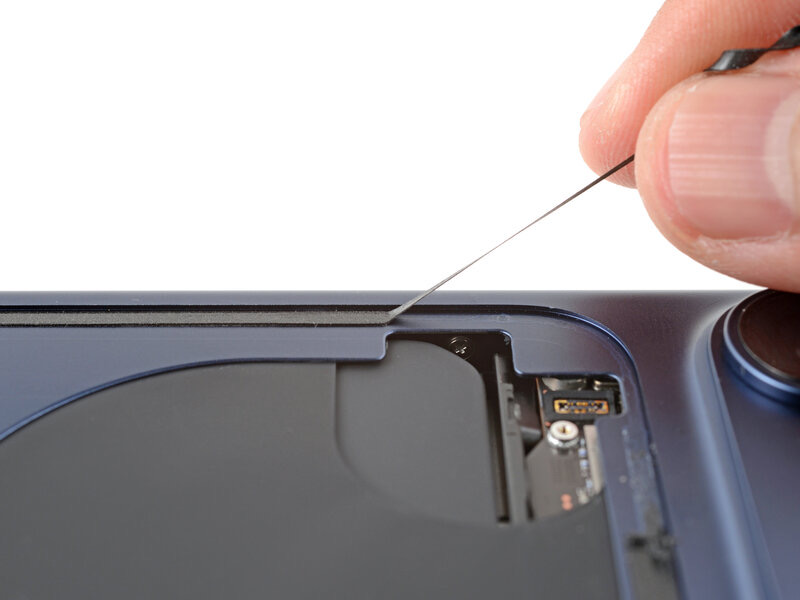

با استفاده از ابزار بازکننده (اسپاجر)، باقی‌مانده‌های چسب را از روی فریم بتراشید.
اگر چسب به‌سختی جدا میشود، با استفاده از سشوار یا تفنگ حرارتی کمی گرما به آن بدهید و دوباره تلاش کنید.
بدون جدا کردن هیچ لایه‌ای از محافظ، ورق چسب را روی فریم قرار دهید تا جهت درست اتصال آن مشخص شود.
برای تعیین جهت درست چسب، ویژگی‌هایی مثل بریدگی محل اتصال شیشه پشت میتواند به شما کمک کند.
زبانه موجود در گوشه ورق چسب‌دار را بگیرید و لایه محافظ آن را جدا کنید تا یک‌سوم سطح چسب نمایان شود.
چسبِ نمایان‌شده بسیار قوی است؛ بنابراین تا زمانی که آماده چسباندن آن به قاب (فریم) نشده‌اید، اجازه ندهید با هیچ سطحی تماس پیدا کند.
اگر ورق چسب شما دارای چندین لایه محافظ است، لایه‌ای را جدا کنید که سمتِ متصل‌شونده به قاب را نمایان می‌کند.

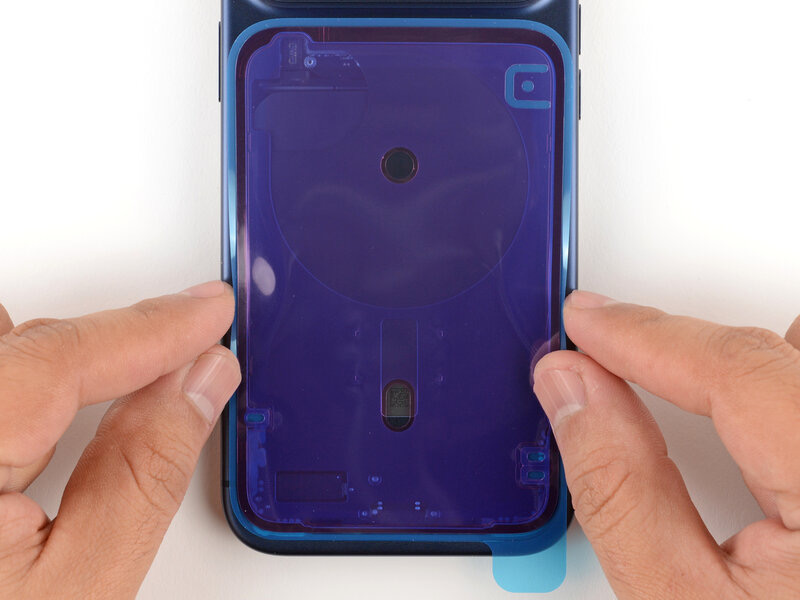

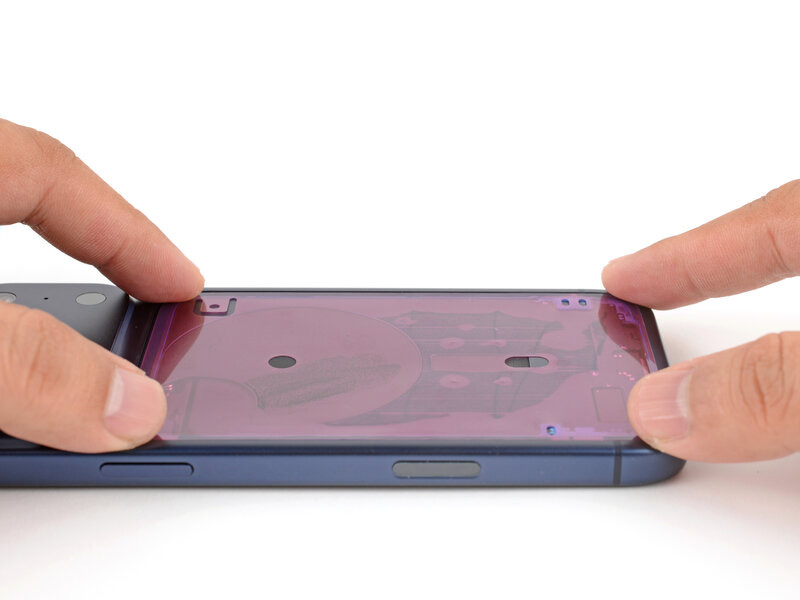

لبه‌ی نمایان نوار چسب را با دقت تراز کرده و روی فریم فشار دهید.
پس از اینکه چسب در جای خود فشرده شد، دیگر نمی‌توانید موقعیت آن را تغییر دهید؛ در این صورت باید آن را جدا کرده و کار را با چسب جدید از اول شروع کنید.

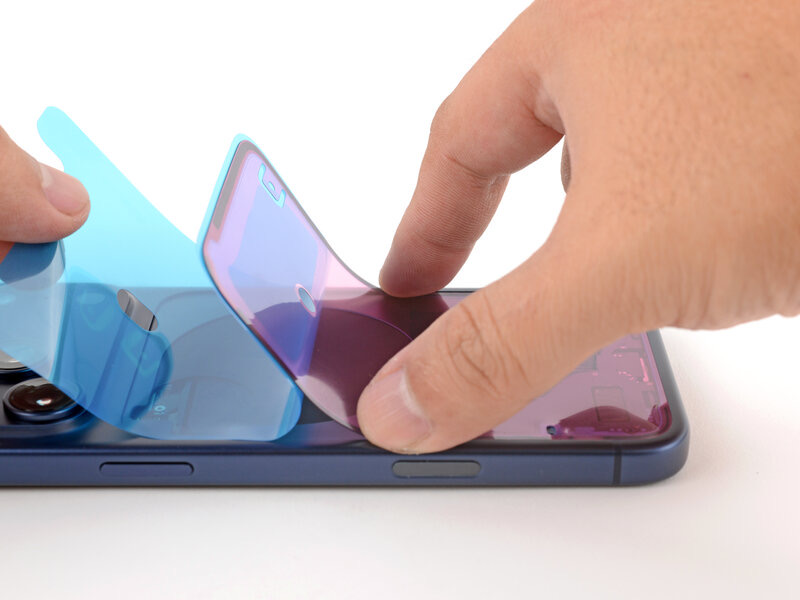

به جدا کردن لایه‌ی محافظ از روی چسب ادامه دهید و هم‌زمان چسب را به‌آرامی در جای خود فشار دهید.
اگر چسب را به‌درستی تراز کرده باشید، لبه‌های آن کاملاً دقیق در جای خود قرار می‌گیرند.
اگر چسب کمی از تراز خارج شده است، لبه‌های بلند آن را به‌آرامی بکشید تا با فریم هم‌راستا شوند.
اگر چسب شروع به چین‌خوردگی یا ایجاد چروک کرد، آن را جدا کرده و کار را با چسبی تازه از نو شروع کنید.
اگر مجموعه دیگری از نوارهای چسب در دسترس ندارید، می‌توانید آیفون را موقتاً دوباره سرهم کرده و بدون چسب به‌طور عادی از آن استفاده کنید؛ فقط به خاطر داشته باشید که تا زمان تعویض چسب، مقاومت آیفون در برابر آب کاهش می‌یابد.

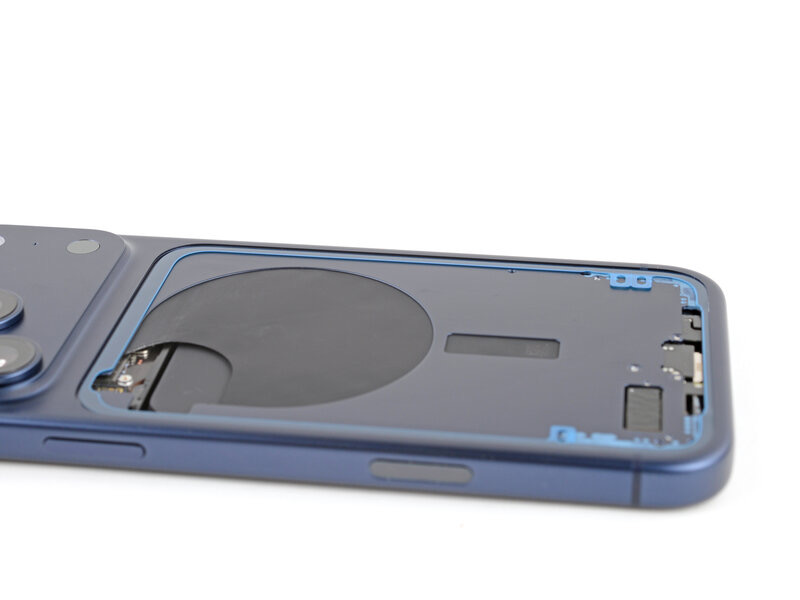

با استفاده از اسپاجر، چسب را در تمام قسمت‌های پیرامونی فشار دهید.
فشار بیش از حد وارد نکنید، وگرنه چسب کشیده شده و بدشکل میشود.

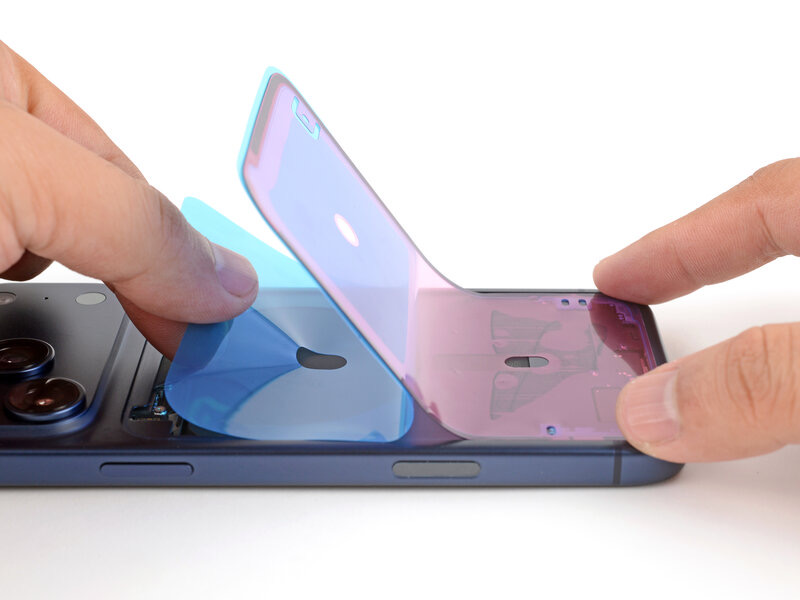

برای جدا کردن لایه محافظ بزرگِ روی چسب، از زبانه مخصوص آن استفاده کنید؛ این زبانه معمولاً در یکی از گوشه‌های لایه محافظ قرار دارد.
اگر هنگام جدا کردن لایه محافظ، چسب نیز همراه آن بلند شد، با نوک ابزار اسپاجر (spudger) چسب را در جای خود نگه دارید.
در این مرحله، ممکن است لایه محافظی همچنان دور تا دور لبه‌ها را پوشانده باشد؛ این لایه مانع از چسبیدن ناخواسته چسب به قطعات دیگر در حین مونتاژ مجدد آیفون میشود. فعلاً این لایه‌های محافظ کوچک را جدا نکنید.
شیشه پشت را در موقعیتی قرار دهید که بتوانید به‌راحتی آن را دوباره متصل کنید.
با استفاده از انگشت یا ابزار بازکننده (اسپاجر)، کانکتور فشاری شیشه پشت را روی برد اصلی فشار دهید و متصل کنید.

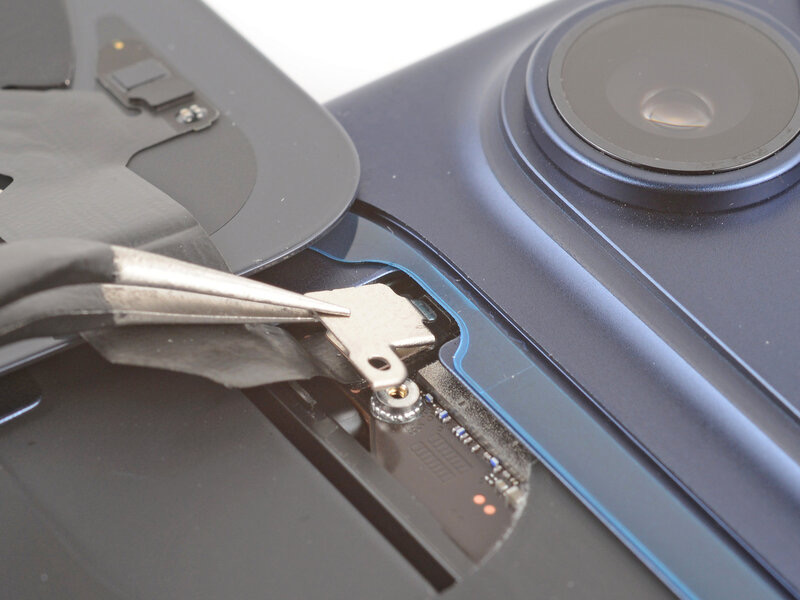

درپوش اتصال‌دهنده را در جای خود بلغزانید تا زبانهٔ لبهٔ بالایی آن در زیر لبه قرار گیرد.
برای نصب پیچ ۱٫۰ میلی‌متری و محکم کردن پوشش کانکتور، از پیچ‌گوشتی سه‌پره (Tri-point) مدل Y000 استفاده کنید.
با یک دست، شیشه پشتی را بالا نگه دارید. مراقب باشید که به کابل فشار وارد نشود.
با استفاده از انگشتان یا موچین، تمام لایه‌های محافظ باقی‌مانده را جدا کنید تا چسبِ دورِ لبه‌ها نمایان شود.
لبهٔ بالایی شیشهٔ پشت را با بریدگی مربوطه هم‌تراز کنید و آن را در جای خود قرار دهید.

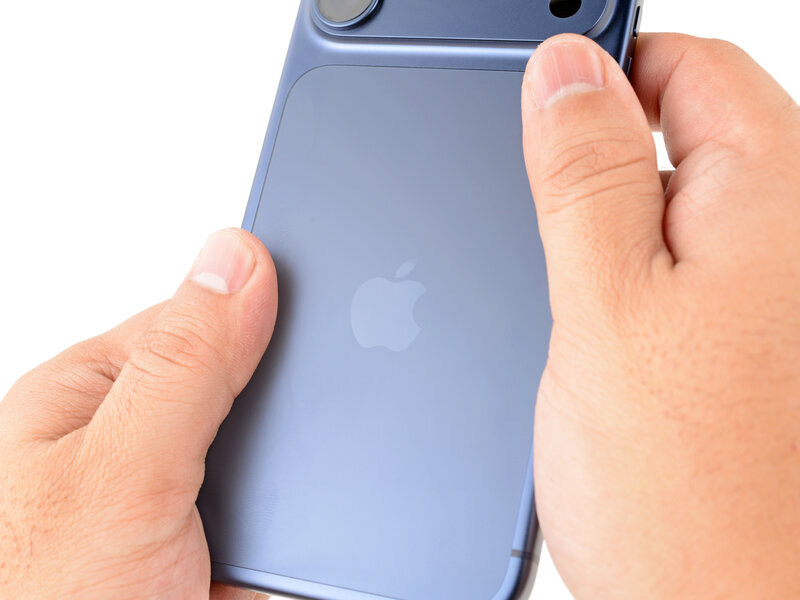

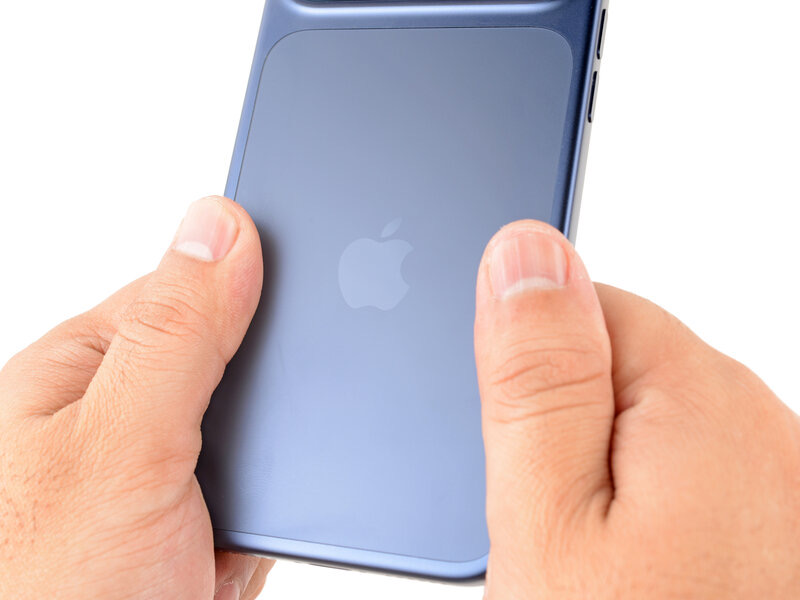

با انگشتان خود، دور تا دور لبه‌های شیشه پشتی را محکم فشار دهید.
برای نصب دو پیچ ۷٫۵ میلی‌متری در دو طرف درگاه شارژ، از پیچ‌گوشتی Pentalobe مدل P2 استفاده کنید.
منبع: iFixit
