آموزش تعویض سوکت شارژ آیفون ۱۷ پرو
این آموزش صرفا برای تعویض پورت شارژ آیفون ۱۷ پرو میباشد. مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود، اگر نیاز به تعمیر آیفون ۱۷ پرو خود دارید، کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید.)
- میزان سختی : متوسط
- زمان مورد نیاز : ۱ - ۳ ساعت
- تعداد مراحل : ۱۰۷
برای جدا کردن و تعویض مجموعه پورت USB-C در آیفون ۱۷ پرو، این راهنما را دنبال کنید.
اگر هنگام استفاده از این پورت با مشکلاتی نظیر قطع و وصل شدن اتصال یا اختلال در شارژ مواجه شدید، ممکن است نیاز به تعویض آن داشته باشید.
برای این کار لازم است بخش‌های زیادی از دستگاه را باز کنید. قبل از اینکه مراحل تعویض پورت USB-C را شروع کنید، اول سعی کنید آن را تمیز کنید و بررسی های لازم برای وجود مشکلات نرم‌افزاری یا ایرادات سخت‌افزاری دیگر را بررسی کنید.
مجموعه پورت USB-C شامل خودِ پورت USB-C، یک میکروفون و آنتن‌ها است.
اجازه دهید شارژ باتری گوشی به زیر ۲۵ درصد برسد، زیرا باتری لیتیوم-یون شارژ شده می‌تواند خطرات ایمنی به همراه داشته باشد.
تمام کابل‌ها را از گوشی جدا کنید.
گوشی را خاموش کنید.

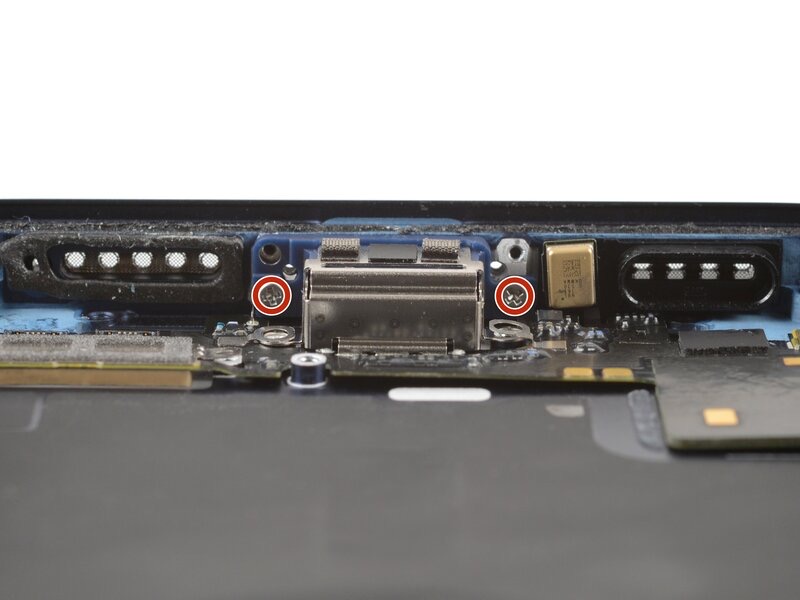

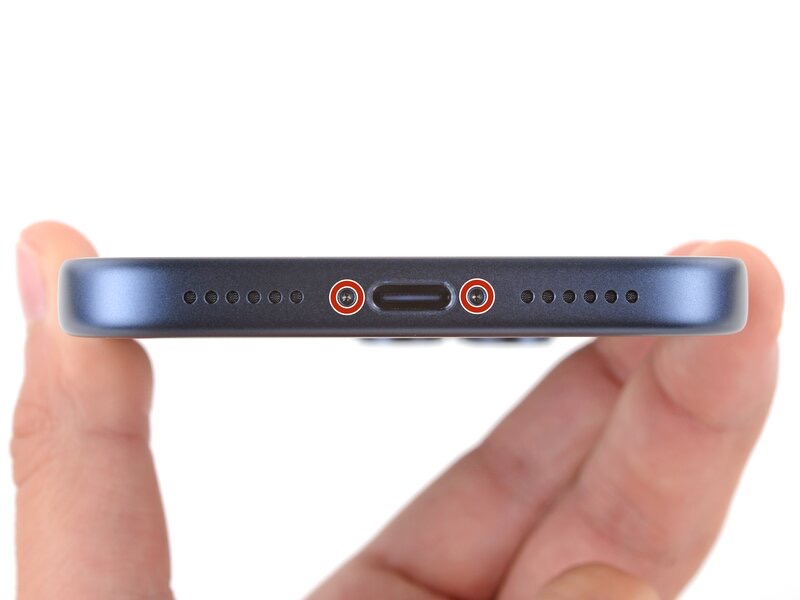

با استفاده از پیچ‌گوشتی P2، دو پیچ 7.5 میلی‌متریِ دو طرف درگاه شارژ را باز کنید.
اگر ابزار بازکننده (پیک) بیش از حدِ مجاز وارد دستگاه شود، ممکن است به آن آسیب برساند. برای جلوگیری از اتفاق میتوانید پیک خود را علامت گذاری کنید.
فاصله ۳ میلی‌متری از نوک ابزار را اندازه‌گیری کرده و آن نقطه را با یک ماژیک پاک‌نشدنی علامت بزنید.
همچنین میتوانید سایر گوشه‌های ابزار را با اندازه‌های متفاوت علامت‌گذاری کنید.
با استفاده از سشوار یا تفنگ حرارتی، لبه پایینی صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس، داغی احساس شود اما دست شما را نسوزاند.
حرارت بیش از حد می‌تواند باعث خرابی نمایشگر یا باتری شود.
پس با دقت مراحل را دنبال کنید.
یک دسته مکنده را به لبه پایینی صفحه نمایش متصل کنید.
در حالی که با یک دست فریم را نگه داشته‌اید، دسته را با نیرویی قوی و یکنواخت به سمت بالا بکشید تا شکافی بین صفحه نمایش و فریم ایجاد شود.
سپس با توجه به مرحله بعدی نوک پیک را وارد کنید.
در مرحله بعد، دقت کنید که ابزار بازکننده (پیک) را در محل صحیح وارد کنید:
یک قاب پلاستیکی در قسمت زیرین صفحه نمایش وجود دارد که روی فریم قرار گرفته است. ابزار خود را در این قسمت وارد کنید و مطمئن شوید که کاملاً زیر قاب پلاستیکی قرار گرفته باشد.
درز یا شکافی میان قاب پلاستیکی و پنل نمایشگر وجود دارد؛ ابزار را در این قسمت وارد نکنید، زیرا باعث جدا شدن این دو قطعه از یکدیگر شده و فرآیند تعمیر را دشوارتر می‌کند.
برای جلوگیری از آسیب رساندن به قطعات زیر، ابزار بازکننده (پیک) را بیش از ۳ میلی‌متر زیر صفحه نمایش فرو نکنید:
کابل‌های صفحه نمایش و حسگر نور محیط در نزدیکی دکمه‌های تنظیم صدا و دکمه Action قرار دارند.
در لبه‌های پیرامونی گوشی، اتصال‌های فنری ظریفی وجود دارد.
در قسمت زیرین صفحه نمایش، گیره‌های فلزی نازکی تعبیه شده است که در شیارهای مربوطه روی فریم (بدنه) قرار می‌گیرند.
ابزار بازکننده را در امتداد لبه پایینی بکشید تا چسب جدا شود.
ابزار را زیر گوشه سمت راستِ پایین نگه دارید تا از چسبیدن مجدد چسب جلوگیری شود.
برای جدا کردن بادکش از روی صفحه، زبانه کوچک روی آن را بکشید.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌ی سمت راست صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی دشوار (داغ) باشد.
دومین ابزار بازکننده (پیک) را زیر گوشه پایین سمت راست صفحه وارد کنید.
ابزار را در امتداد لبه سمت راست به سمت بالا بکشید تا چسب جدا شده و دو گیره آزاد شوند.
ممکن است لازم باشد برای آزاد کردن گیره‌ها، صفحه را کمی به سمت بالا اهرم کنید.
ابزار را زیر گوشه بالا سمت راست باقی بگذارید تا از چسبیدن مجدد چسب جلوگیری شود.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌ی بالایی صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی بیش از حد داغ باشد.
سومین پیکِ مخصوصِ باز کردن دستگاه را زیر گوشهٔ بالایی سمت راستِ صفحه وارد کنید.
پیک را در امتداد لبهٔ بالایی و تا کمی آن‌طرف‌تر از گوشهٔ بالایی سمت چپ حرکت دهید تا چسب جدا شده و دو گیره آزاد شوند.
پیک را بیش از حد جلو نبرید، وگرنه ممکن است به کابل حسگر نور محیط آسیب برسانید.
پیک را همان‌جا زیر گوشهٔ بالایی سمت چپ نگه دارید تا از چسبیدن مجدد چسب جلوگیری شود.
با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت چپ صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی دشوار (داغ) باشد.
چهارمین پیکِ مخصوصِ باز کردن دستگاه را زیر گوشه سمت چپ و پایینِ صفحه قرار دهید.
پیک را در امتداد لبه سمت راست به سمت بالا حرکت دهید تا چسب جدا شده و گیره آزاد شود؛ درست پیش از رسیدن به دکمه افزایش صدا متوقف شوید.
ممکن است لازم باشد برای آزاد کردن گیره، صفحه را کمی به سمت بالا اهرم کنید.
پیک را بیش از آن جلو نبرید، وگرنه ممکن است به کابل صفحه آسیب برسانید.

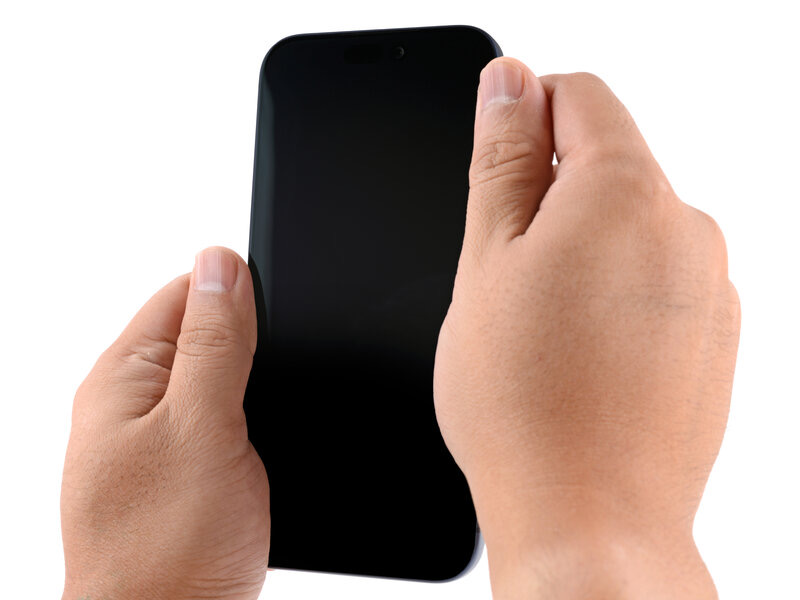

در این مرحله، صفحه نمایش باید کاملاً از قاب جدا شده باشد. اگر احساس کردید که صفحه گیر کرده است، دوباره دور تا دور لبه‌ها را بررسی کنید و هرگونه چسب یا گیره باقی‌مانده را جدا نمایید.

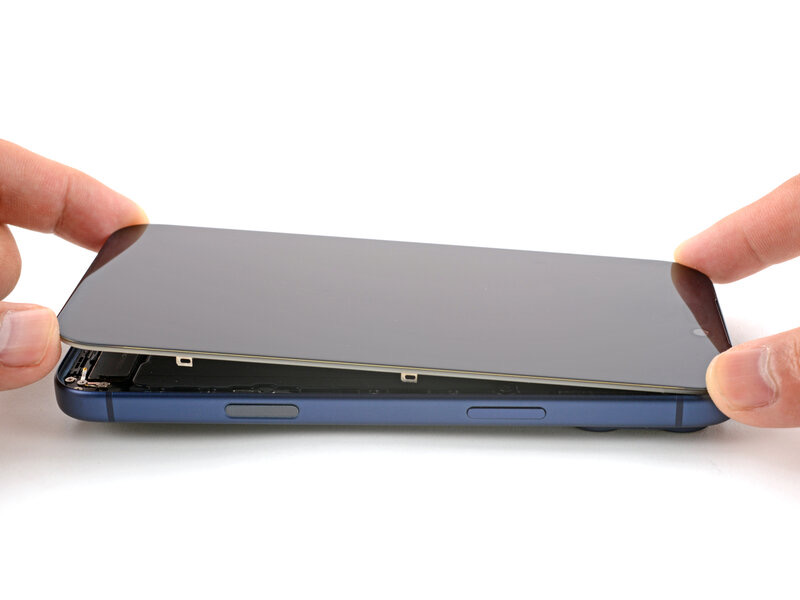

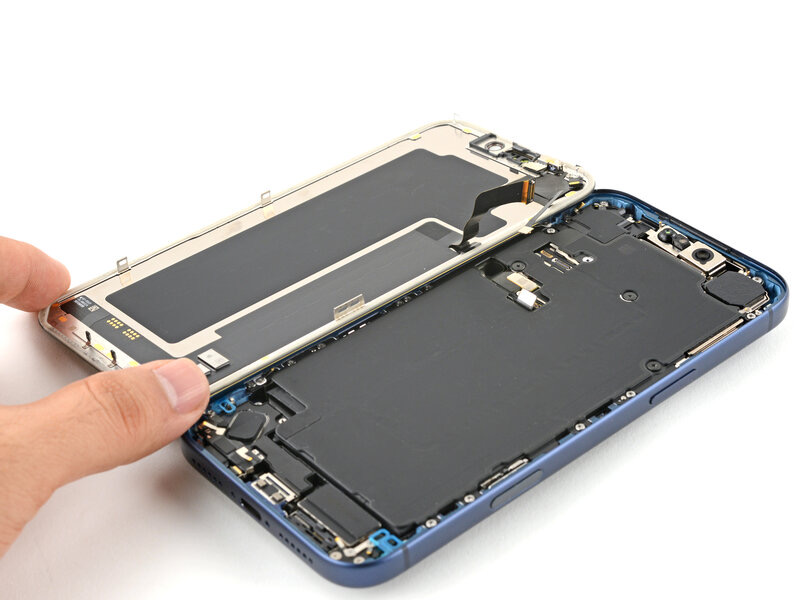

صفحه نمایش را مستقیماً به سمت بالا بلند کرده و به سمت لبه چپ برگردانید؛ سپس آن را به یک جعبه محکم یا دسته‌ای از کتاب‌ها تکیه دهید تا به کابل‌ها فشاری وارد نشود.
همچنین میتوانید صفحه نمایش را به صورت تخت در سمت چپ قرار دهید.
در تمام مراحل این تعمیر، مراقب تک‌تک پیچ‌ها باشید و اطمینان حاصل کنید که هر کدام دقیقاً در همان جای اصلی خود بسته می‌شوند.

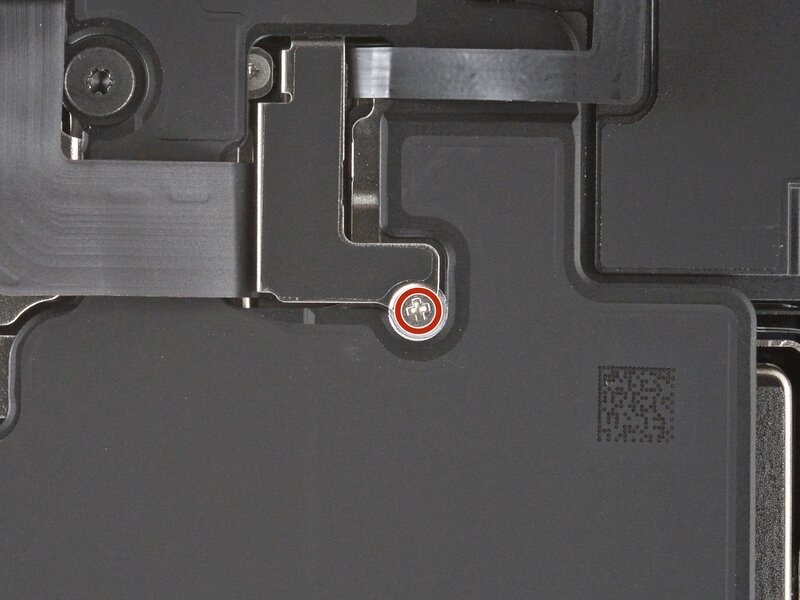

برای باز کردن دو پیچی که پوشش‌های کابل را نگه داشته‌اند، از پیچ‌گوشتی JIS 00 استفاده کنید:
یک پیچ به طول ۱.۴ میلی‌متر برای پوشش کابل صفحه‌نمایش و حسگر جلویی
یک پیچ به طول ۱.۳ میلی‌متر برای پوشش باتری
دو درپوش را بردارید.

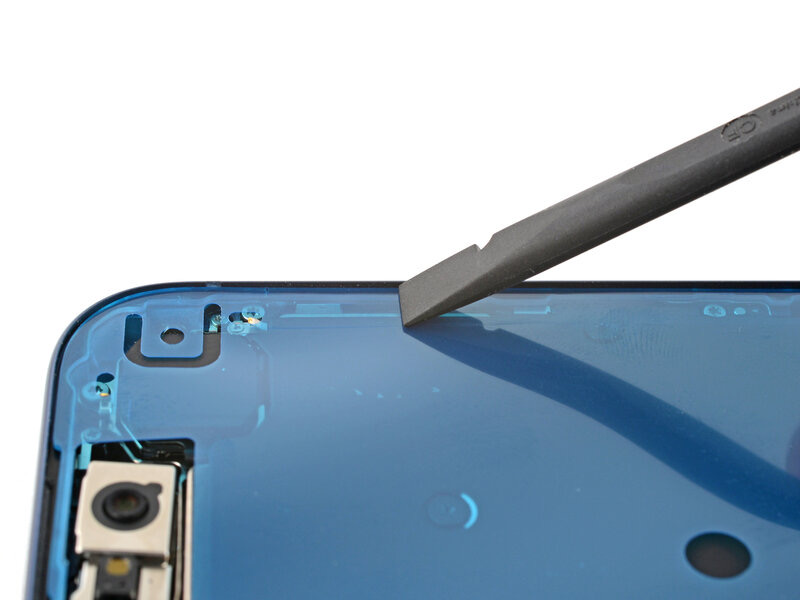

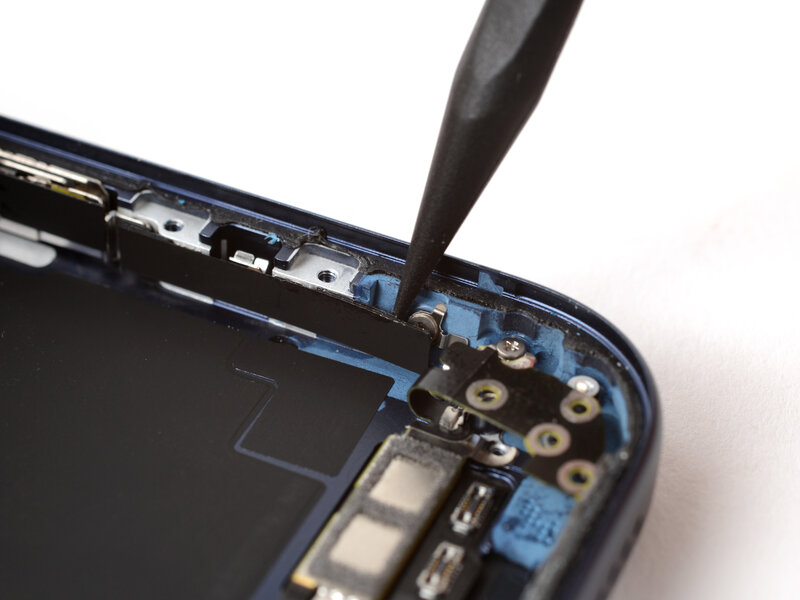

با استفاده از نوک ابزار اسپاجر (spudger)، کانکتور فشاری باتری را به سمت بالا اهرم کرده و جدا کنید.
با استفاده از نوک ابزار بازکننده (opening pick) یا نوک اسپاجر (spudger)، کانکتورهای فشاری صفحه‌نمایش و حسگر نور محیط را به سمت بالا اهرم کرده و جدا کنید.
صفحه نمایش را بردارید.

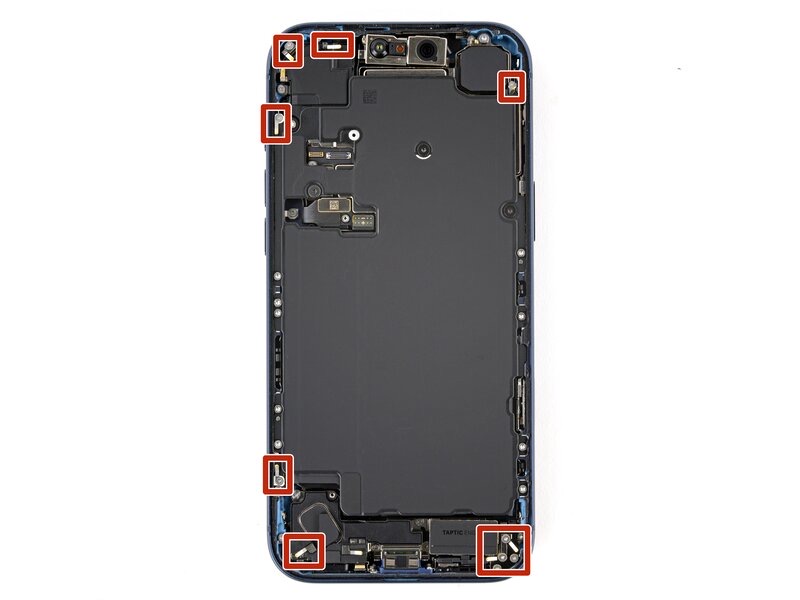

برای باز کردن پیچ‌هایی که سینی باتری را نگه داشته‌اند، از پیچ‌گوشتی Torx Plus 4IP استفاده کنید:
یک پیچ به طول ۷٫۵ میلی‌متر
یک پیچ به طول ۵٫۹ میلی‌متر
یک پیچ به طول ۳٫۵ میلی‌متر
یک پیچ به طول ۲٫۴ میلی‌متر
ده پیچ به طول ۳٫۷ میلی‌متر
یک پیچ به طول ۳٫۷ میلی‌متر(مدل‌های آیفون دارای سیم‌کارت فیزیکی، فاقد این پیچ هستند.)
با انگشت خود گوشه بالا و سمت چپ سینی باتری را بلند کرده و آن را بیرون بیاورید.
مراقب باشید که لنز دوربین جلو را لک نکنید.

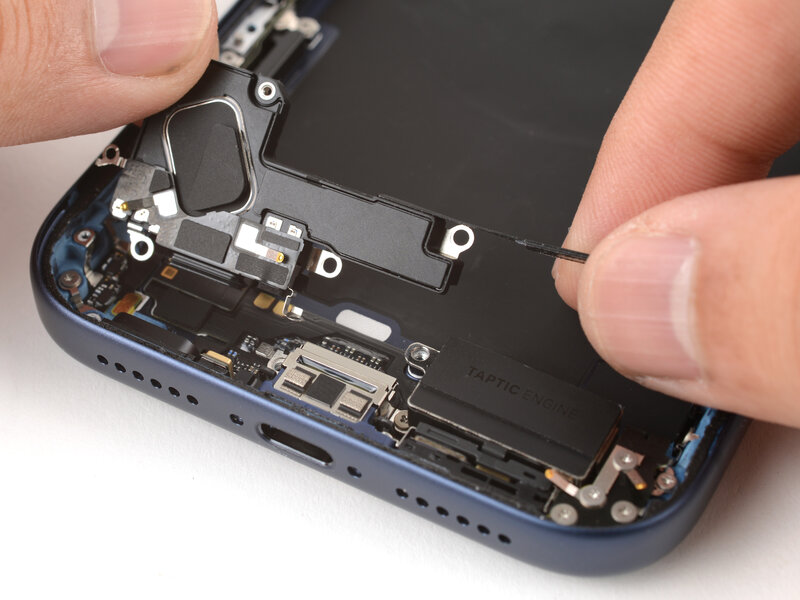

نوک ابزار بازکننده را در امتداد لبه بالایی «موتور ویبره» (Taptic Engine) بکشید تا نوار ضربه‌گیر پلاستیکیِ چسبیده به آن جدا شود.
با استفاده از پیچ‌گوشتی JIS 00، شش پیچ نگهدارنده بلندگو را باز کنید:
دو پیچ به طول ۲٫۷ میلی‌متر
دو پیچ به طول ۲٫۰ میلی‌متر
یک پیچ به طول ۱٫۵ میلی‌متر
یک پیچ به طول ۱٫۵ میلی‌متر متصل به لبه پایینی
یک واشر چسبی، بلندگو را به قاب نگه می‌دارد.
لبه بالایی بلندگو را از فرورفتگی آن کج کنید.
به آرامی بلندگو را از قاب بیرون بکشید تا چسب آزاد شود.
بلندگو را بردارید.

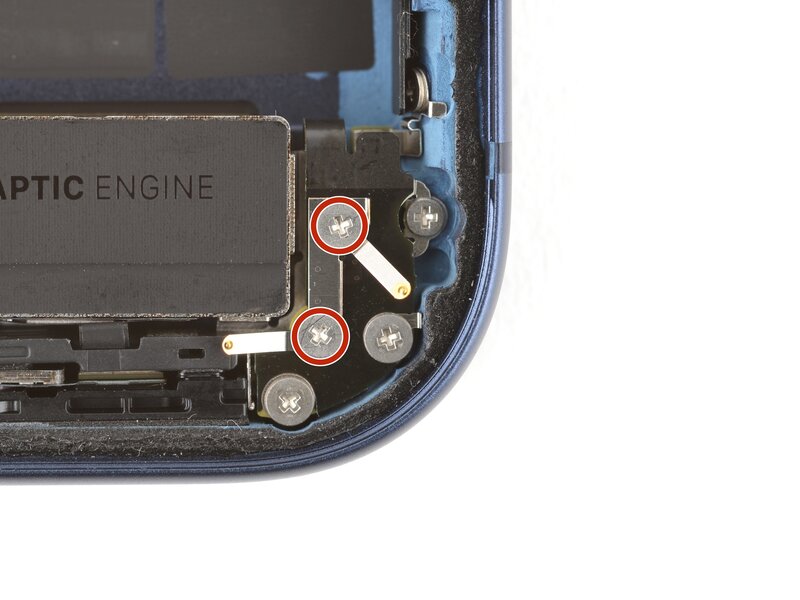

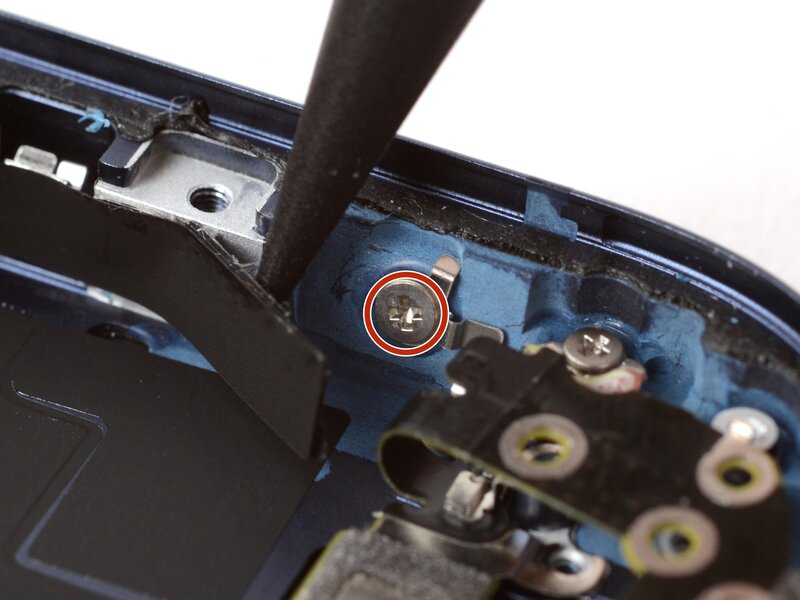

برای باز کردن دو پیچ ۲٫۰ میلی‌متری که گیره اتصال به زمین را نگه داشته‌اند، از یک پیچ‌گوشتی JIS 00 استفاده کنید.

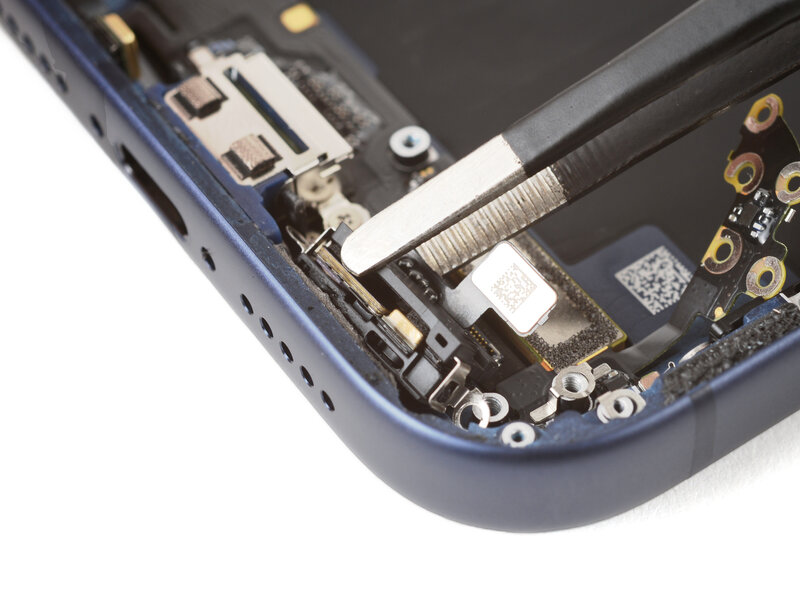

برای جدا کردن گیره اتصال به زمین (Ground clip) از موچین استفاده کنید.
این گیره ظریف است و به‌راحتی ممکن است گم شود؛ بنابراین برای مرحله مونتاژ مجدد، آن را در جای امنی نگهداری کنید.

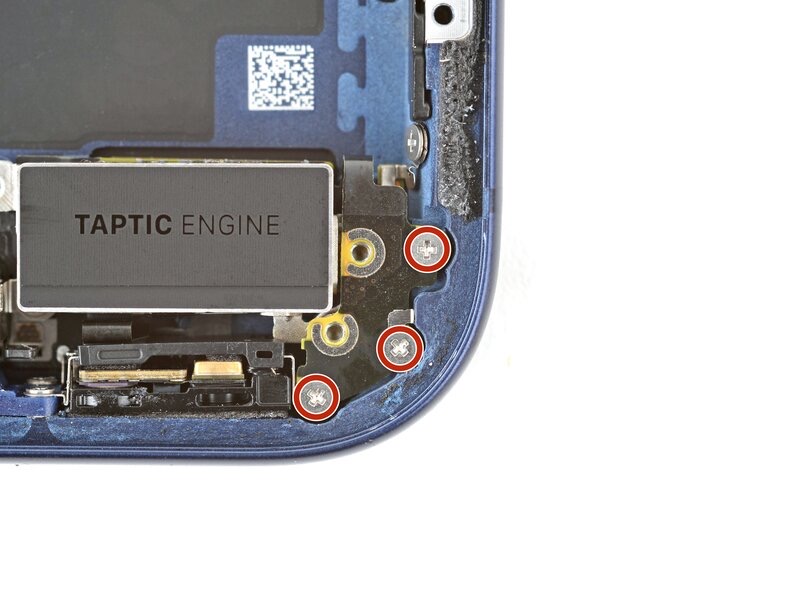

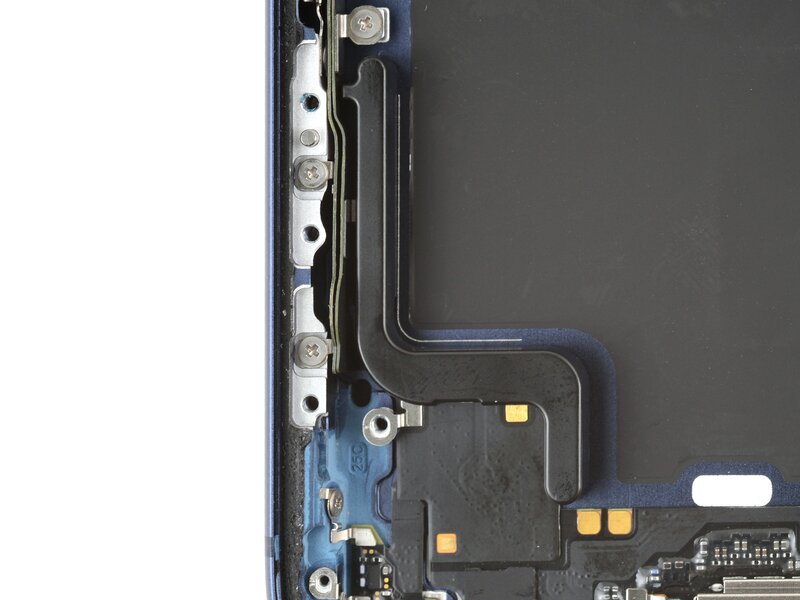

برای باز کردن سه پیچ ۲٫۰ میلی‌متری که آنتن منعطف (فلکس) را نگه داشته‌اند، از یک پیچ‌گوشتی JIS 00 استفاده کنید.
با استفاده از انگشتان یا ابزار اسپاجر (spudger)، کابل منعطف آنتن را کنار بزنید تا به پیچ‌های زیر آن دسترسی پیدا کنید.
با استفاده از پیچ‌گوشتی مخصوص پیچ‌های فاصله‌دار (Standoff)، دو پیچ ۴ میلی‌متری را که موتور ویبره را نگه داشته‌اند، باز کنید.

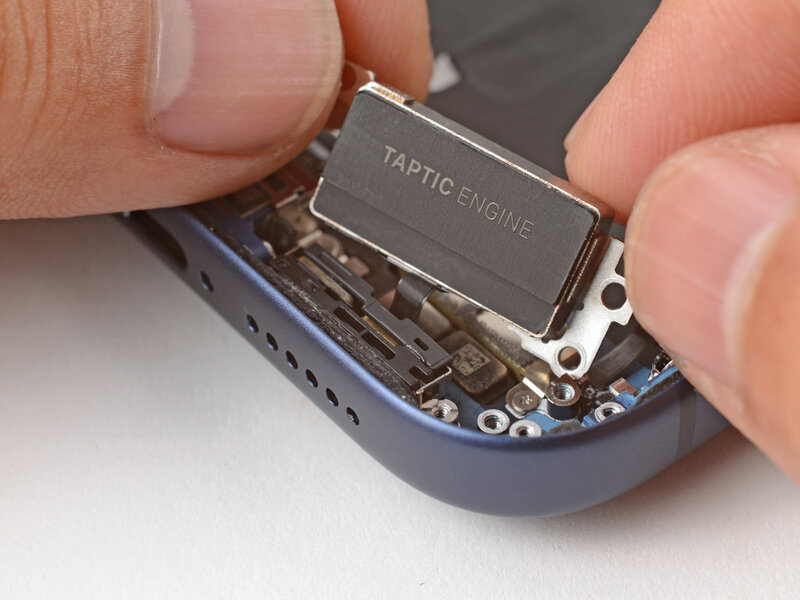

با استفاده از انگشتان خود، «موتور ویبره» (Taptic Engine) را از جایگاهش بیرون بیاورید و روی لبه آیفون قرار دهید.
در مرحله بعد، موتور ویبره را نگه دارید تا از کشیده شدن و وارد آمدن فشار به کابل آن جلوگیری شود.

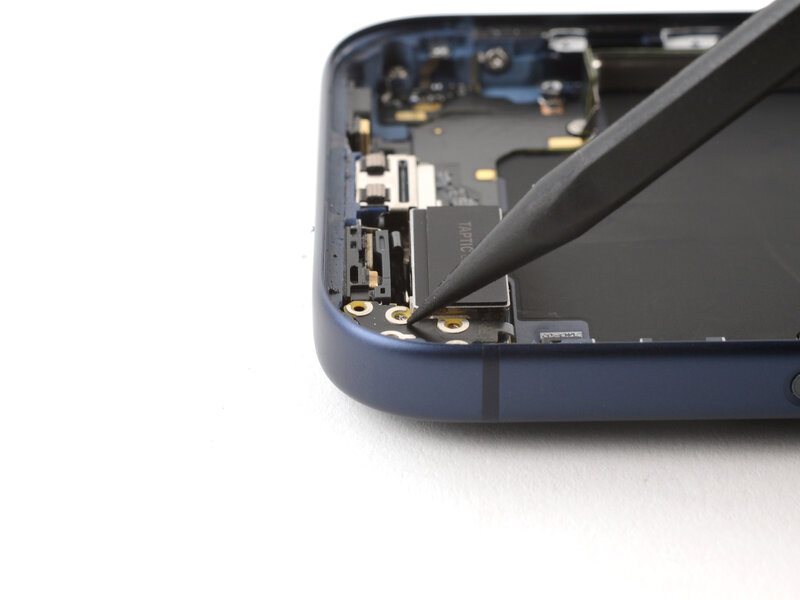

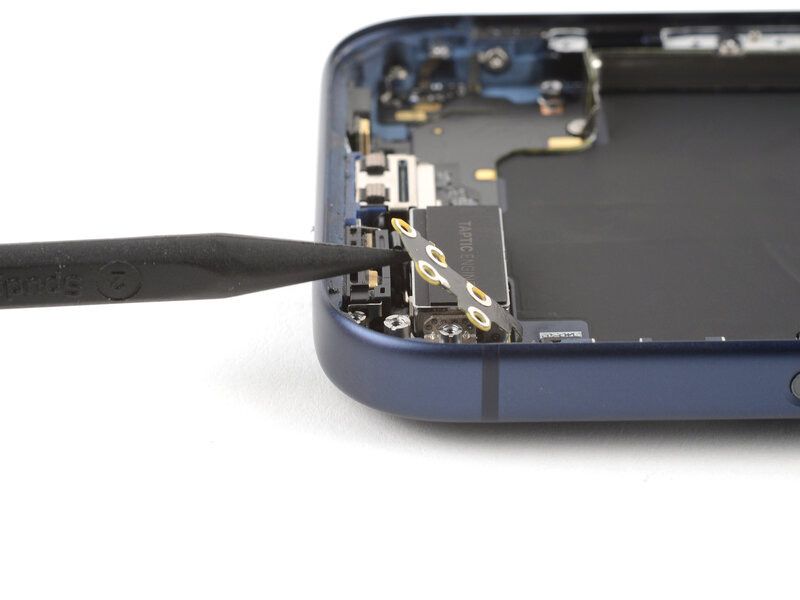

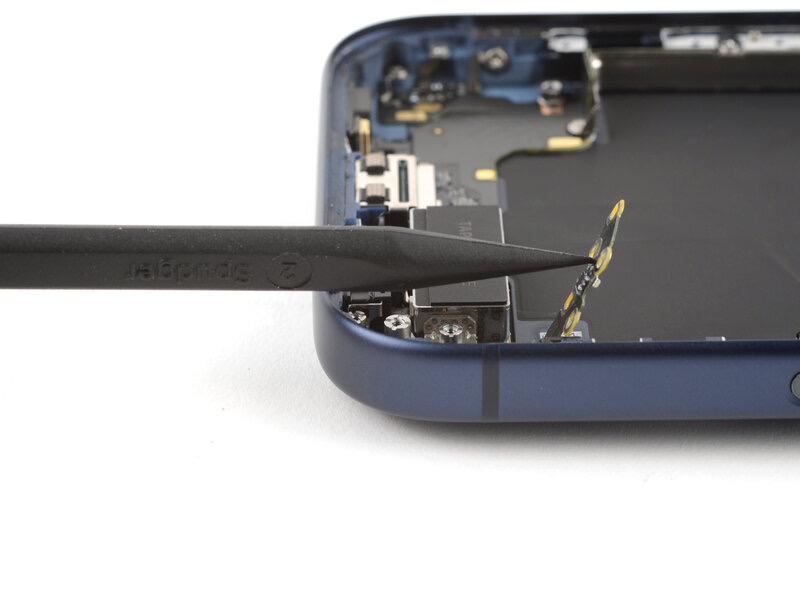

با استفاده از نوک ابزار اسپاجر (spudger)، کانکتور فشاری موتور ویبره را به سمت بالا اهرم کرده و آن را جدا کنید.

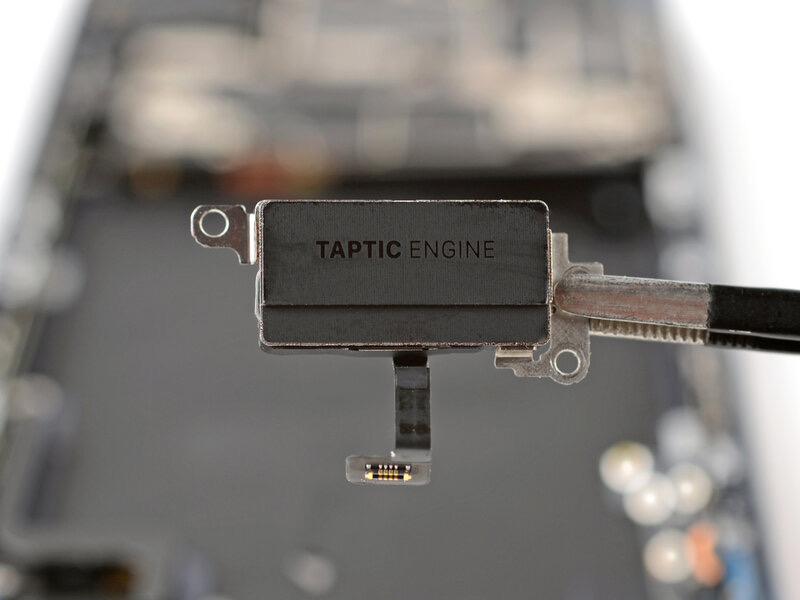

موتور ویبره را بردارید.
با استفاده از نوک ابزار اسپاجر (spudger)، کانکتور میکروفون پایینی را به سمت بالا اهرم کرده و جدا کنید.
دو پیچی را که میکروفون پایینی را نگه داشته‌اند، باز کنید:
یک پیچ فاصله‌دار (standoff) به طول ۳٫۲ میلی‌متر
یک پیچ JIS 00 به طول ۳٫۱ میلی‌متر که به لبه‌ی پایینی فریم آیفون متصل است
میکروفون پایینی همچنان با یک واشر چسبی به بدنه متصل است.

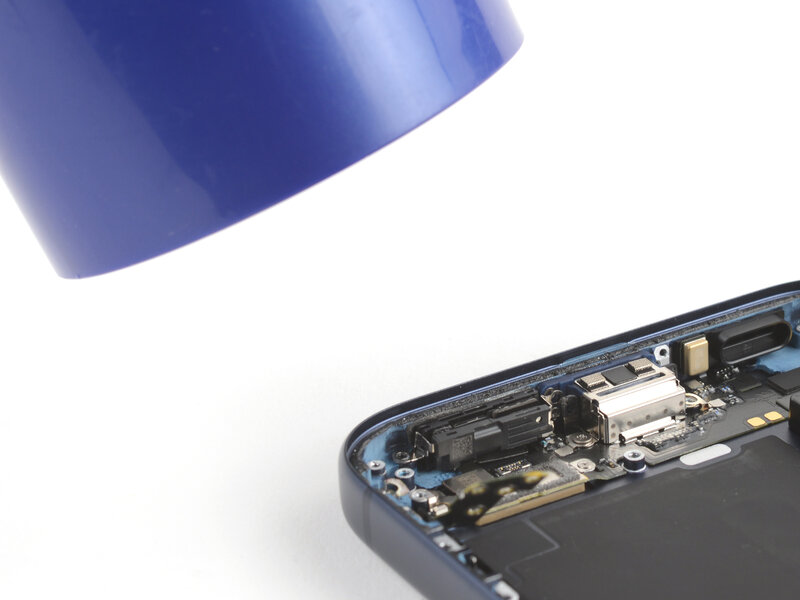

با استفاده از سشوار یا ابزار iOpener، گوشه پایین سمت راست آیفون را گرم کنید تا هنگام لمس کردن، گرمای آن را احساس کنید.
نوک ابزار بازکننده را بین میکروفون پایینی و فریم قرار دهید.
ابزار را در امتداد لبه حرکت دهید تا شکافی بین میکروفون و فریم ایجاد شود.

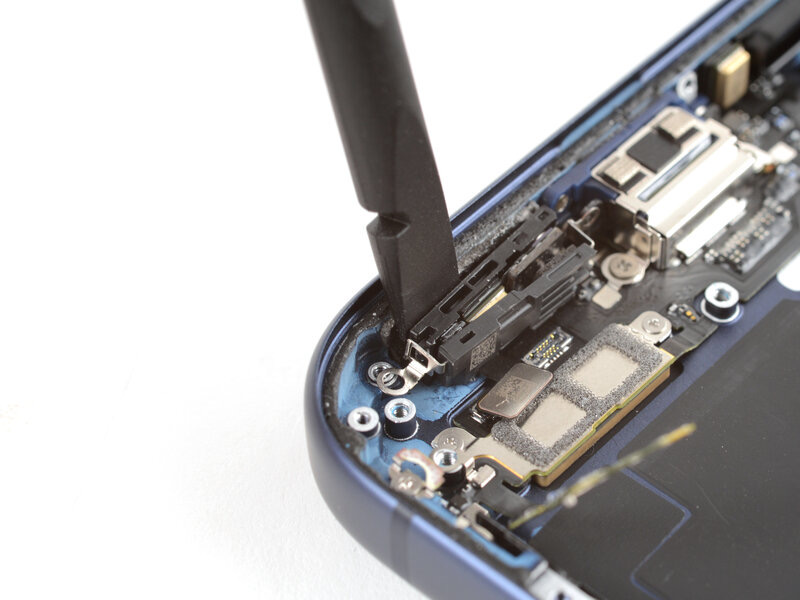

لبه‌ی تخت ابزار بازکننده (spudger) را در شکاف بین میکروفون پایینی و فریم قرار دهید.
ابزار را به آرامی بچرخانید تا میکروفون را از فریم جدا کنید.
میکروفون پایینی را بردارید.
با استفاده از سشوار یا ابزار iOpener، ضربه‌گیر پلاستیکی مشکی باتری را گرم کنید تا هنگام لمس، گرما را احساس کنید.
ورقه گرافیتی سیاه و بزرگ (که شبیه یک برچسب سیاه است) در داخل قاب، ظریف و حساس است. مراقب باشید که آن را با ابزار اسپاجر (spudger) خراش ندهید.
اگر روی ورقه گرافیتی خراش یا بریدگی ایجاد شد، نگران نباشید؛ زیرا همچنان به درستی کار خواهد کرد.
از سرِ تختِ اسپاجر استفاده کنید تا یک سرِ پد محافظ باتری (buffer) را بلند کنید.
پد محافظ را با انگشتان خود بگیرید و به آرامی آن را بلند کرده و جدا کنید.
با استفاده از نوک ابزار اسپاجر (spudger)، دو کانکتور فشاری مجموعه پورت USB-C (که یکی زیر دیگری قرار دارد) را در گوشه پایین سمت چپ برد اصلی (logic board) بلند کرده و جدا کنید.
با استفاده از پیچ‌گوشتی JIS 00، دو پیچ ۱٫۸ میلی‌متری را که نگهدارندهٔ ضربه‌گیر سمت چپ برد منطقی (Logic Board) هستند، باز کنید.
ضربه‌گیر سمت چپ برد منطقی (Logic Board) را جدا کرده و برای نصب مجدد نگهداری کنید.

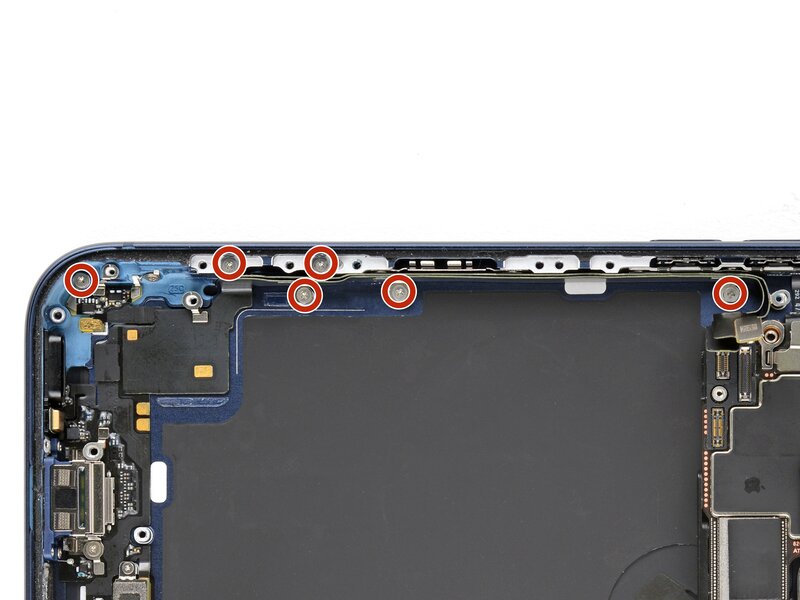

نه پیچِ نگهدارندهٔ مجموعهٔ پورت USB-C را باز کنید:
شش پیچ JIS 00 به طول ۱٫۵ میلی‌متر
یک پیچ JIS 00 به طول ۱٫۳ میلی‌متر
دو پیچ Y000 به طول ۱٫۲ میلی‌متر(اگر آیفون شما فاقد قابلیت mmWave است، ممکن است این پیچ‌ها را نداشته باشد.)

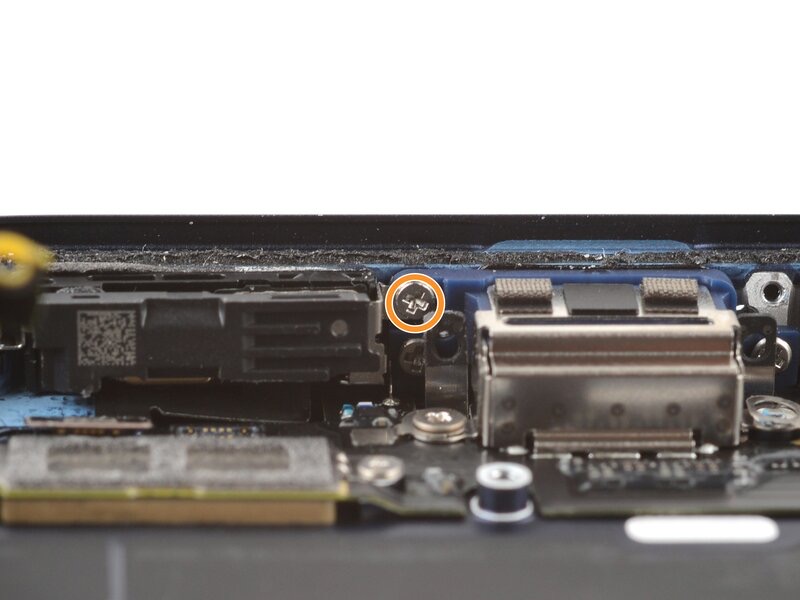

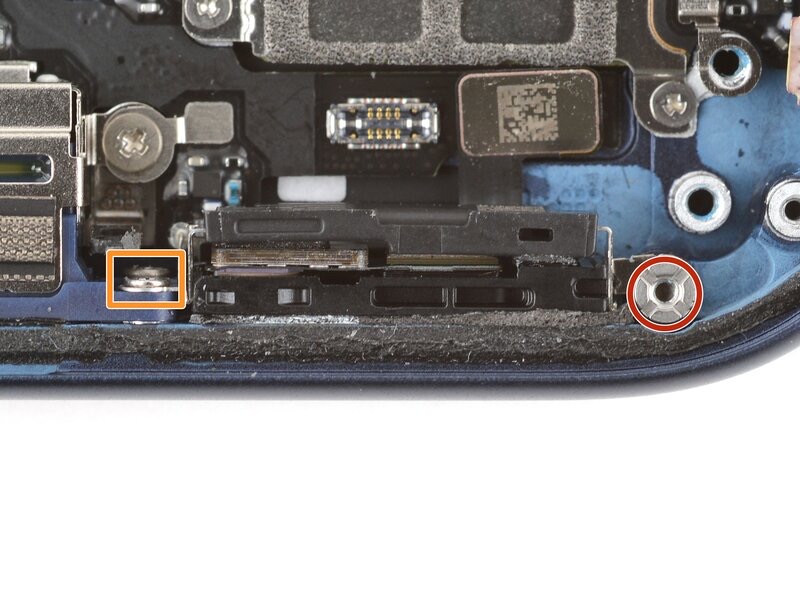

با استفاده از پیچ‌گوشتی JIS 00، پیچ ۱٫۲ میلی‌متری را که مجموعه پورت USB-C را به گوشه پایین سمت چپ فریم متصل کرده است، باز کنید.
با استفاده از پیچ‌گوشتی JIS 00، دو پیچ ۲٫۸ میلی‌متری را که پورت USB-C را به لبهٔ پایینی فریم متصل نگه داشته‌اند، باز کنید.
با استفاده از نوک ابزار اسپاجر (spudger)، نوار محافظی را که روی پیچِ گوشه پایین سمت راستِ فریم قرار دارد، اهرم کرده و جدا کنید.
با استفاده از پیچ‌گوشتی JIS 00، پیچ ۱٫۲ میلی‌متری را که مجموعه پورت USB-C را به لبه سمت راست فریم متصل نگه داشته است، باز کنید.

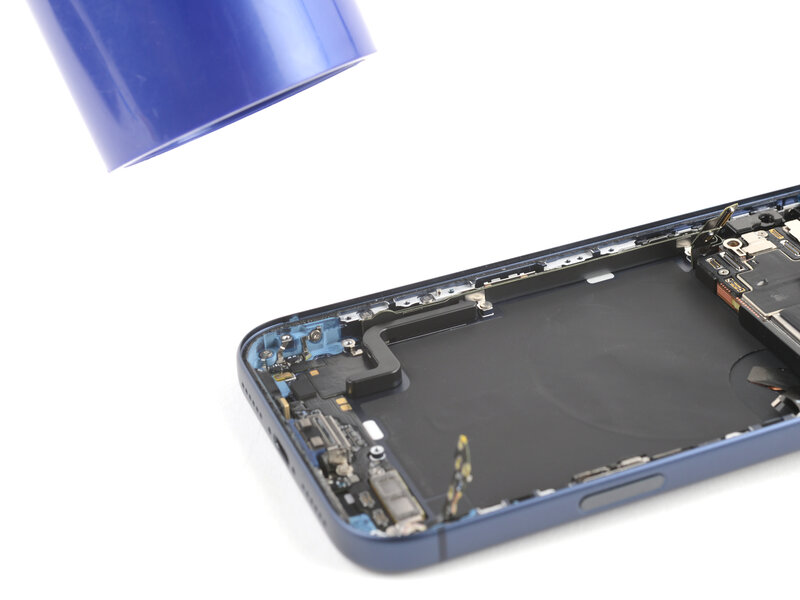

با استفاده از سشوار یا ابزار iOpener، کل مجموعه پورت USB-C را گرم کنید تا هنگام لمس، گرم احساس شود.

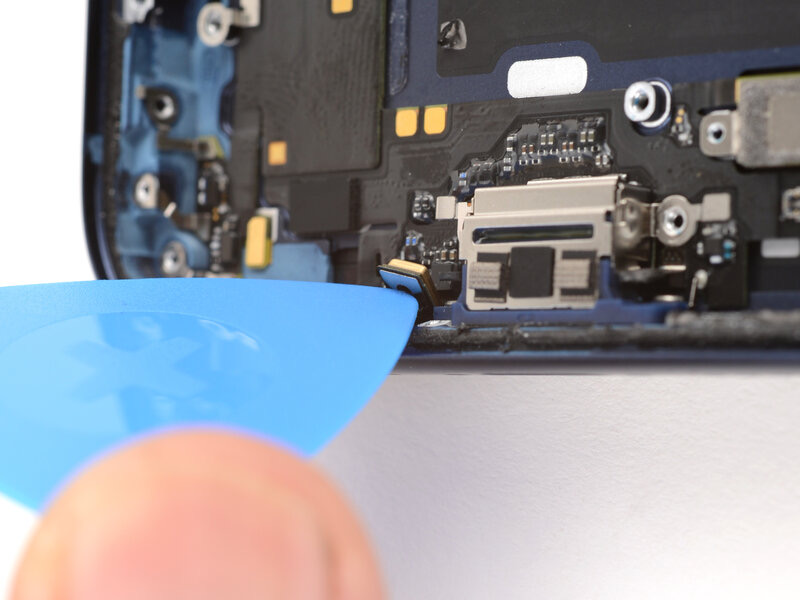

نوک ابزار بازکننده را بین ماژول میکروفون (در سمت چپ پورت USB-C) و لبه پایینی فریم قرار دهید.
به‌آرامی اهرم کنید تا میکروفون از فریم جدا شود.
ورقه بزرگ و سیاه گرافیتی که داخل قاب قرار دارد، ظریف و حساس است. بسیار مراقب باشید که هنگام استفاده از ابزار بازکننده (پیک)، آن را پاره نکنید.
ابزار بازکننده را زیر مجموعه پورت USB-C و نزدیک به مرکز آن بلغزانید.
ابزار را به سمت لبه راست قاب حرکت دهید تا چسبی که این مجموعه را نگه داشته است، جدا شود.

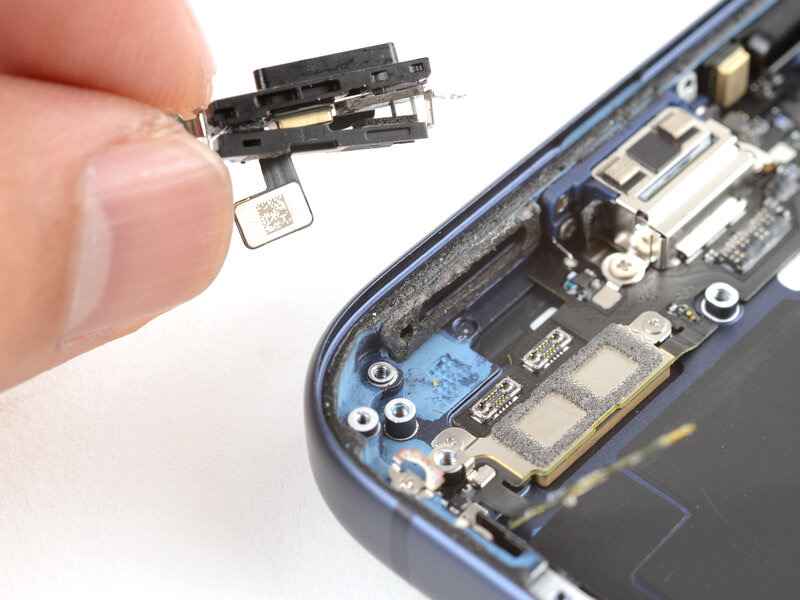

مجموعه پورت USB-C را با انگشتان خود بگیرید و به‌آرامی آن را از فریم جدا کنید.
اگر احساس کردید مجموعه پورت USB-C گیر کرده است، بررسی کنید که آیا پیچی باقی مانده است یا خیر، و هرگونه چسبِ متصل‌کننده را جدا کنید.
مجموعه جایگزین پورت USB-C را به‌دقت بررسی کنید و هرگونه پوشش محافظ چسب را از روی آن بردارید.

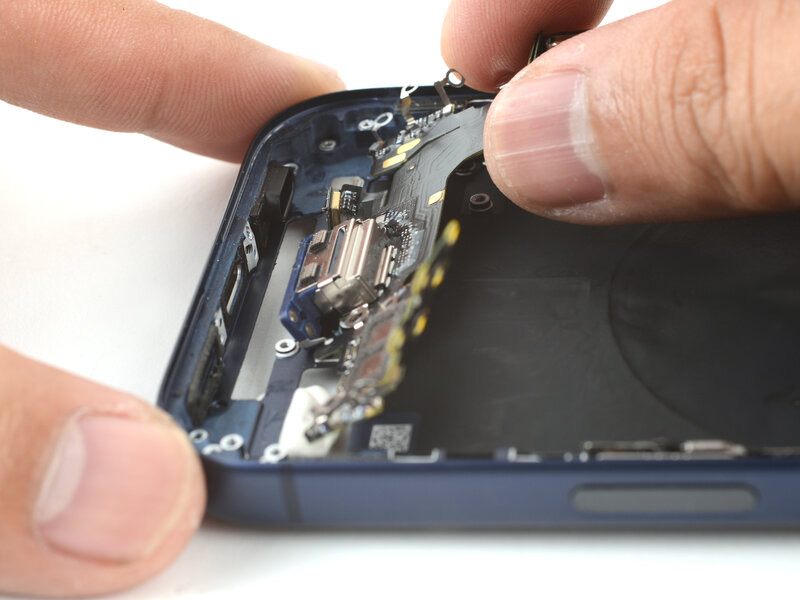

مجموعه را با لبه پایینی فریم تراز کرده و آن را به‌آرامی در جای خود قرار دهید.
اطمینان حاصل کنید که این مجموعه در زیر کانال پلاستیکی مشکی‌رنگِ بلندگو قرار می‌گیرد.
زبانه فلزی اتصال در نزدیکی بخش بالایی مجموعه پورت USB-C دارای خمیدگی‌ای است که باید زیر برد اصلی (logic board) قرار گیرد.
خمیدگی زبانه فلزی اتصال را به زیر برد اصلی هدایت کنید. هنگامی که این زبانه در موقعیت صحیح قرار گیرد، سوراخ پیچ آن باید دقیقاً در جای درست خود تراز شود.

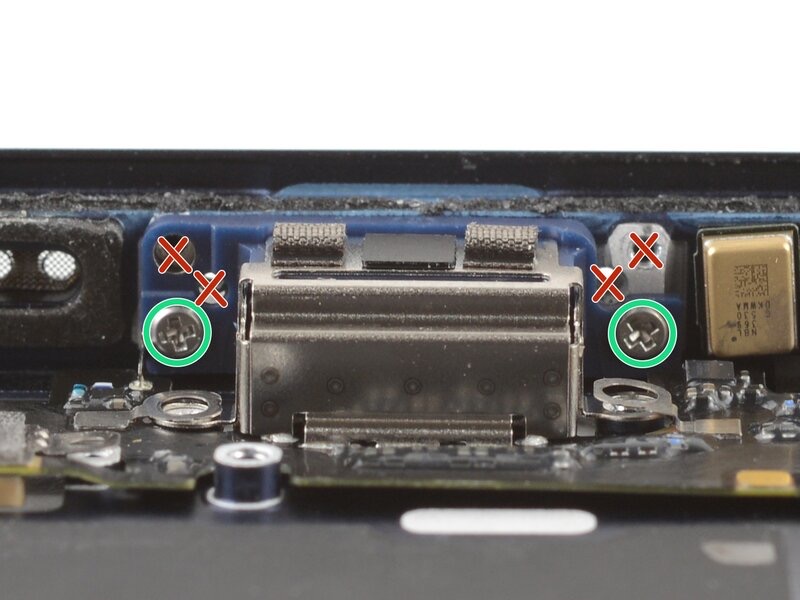

برای نصب دو پیچ ۲.۸ میلی‌متریِ درگاه USB-C در لبهٔ پایینیِ فریم، از پیچ‌گوشتی JIS 00 استفاده کنید.
دقت کنید که این پیچ‌ها را در سوراخ‌های مشخص‌شده با رنگ سبز نصب کنید، نه سوراخ‌های مشخص‌شده با رنگ قرمز.
نه پیچ مجموعه پورت USB-C را نصب کنید:
شش پیچ JIS 00 به طول ۱٫۵ میلی‌متر
یک پیچ JIS 00 به طول ۱٫۳ میلی‌متر
دو پیچ Y000 به طول ۱٫۲ میلی‌متر
برای نصب پیچ ۱٫۲ میلی‌متریِ مجموعه پورت USB-C در گوشه پایین سمت چپِ فریم، از یک پیچ‌گوشتی JIS 00 استفاده کنید.
برای نصب پیچ ۱٫۲ میلی‌متریِ مجموعه پورت USB-C در لبه سمت راست فریم، از پیچ‌گوشتی JIS 00 استفاده کنید.
با استفاده از یک اسپاجر (ابزار بازکننده پلاستیکی) یا انگشت خود، نوار ضربه‌گیر را دوباره روی فریم فشار دهید. این نوار باید پیچی را که به‌تازگی نصب کرده‌اید، بپوشاند.
اگر واشر چسبی میکروفون تغییر شکل نداده است و مجموعه پورت USB-C جایگزین شما فاقد چسب است، میتوانید از همان واشر قبلی استفاده کنید. توجه داشته باشید که با این کار، خاصیت مقاومت در برابر آب و گرد و غبار از بین می‌رود.

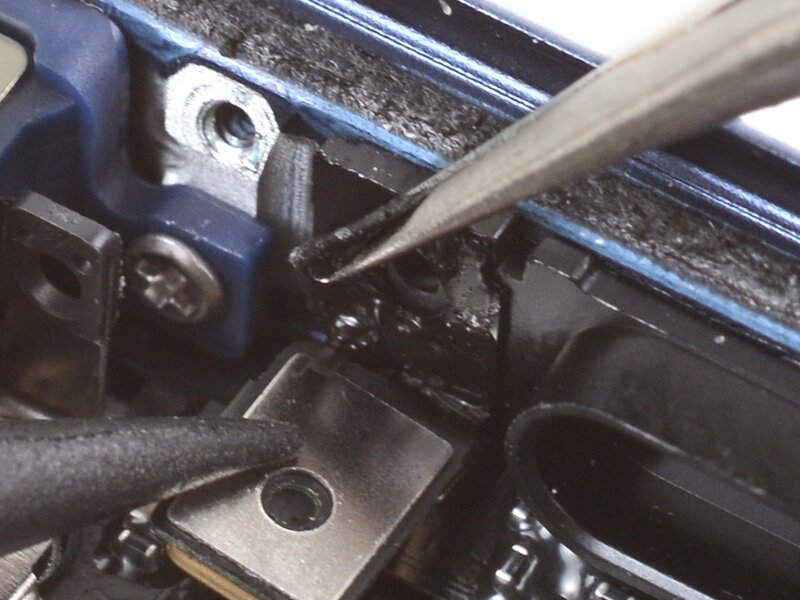

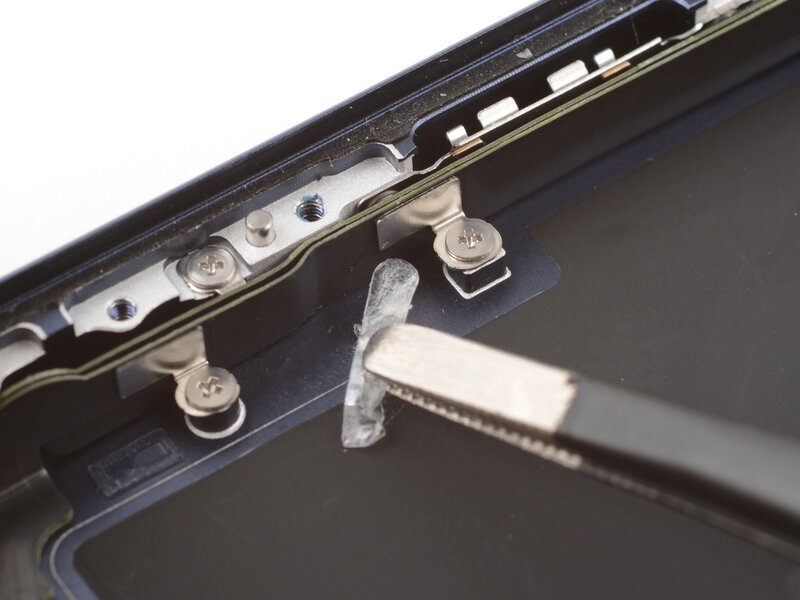

با استفاده از موچین، چسب را از محل اتصال میکروفون به فریم جدا کنید.
میتوانید از مقداری نوار چسب دوطرفه به عنوان چسب جایگزین استفاده کنید. با استفاده از یک سوزن، سوراخی در نوار ایجاد کنید؛ آن را به اندازه‌ای بزرگ کنید که با سوراخ میکروفون هم‌خوانی داشته باشد و سپس نوار را روی میکروفون بچسبانید.

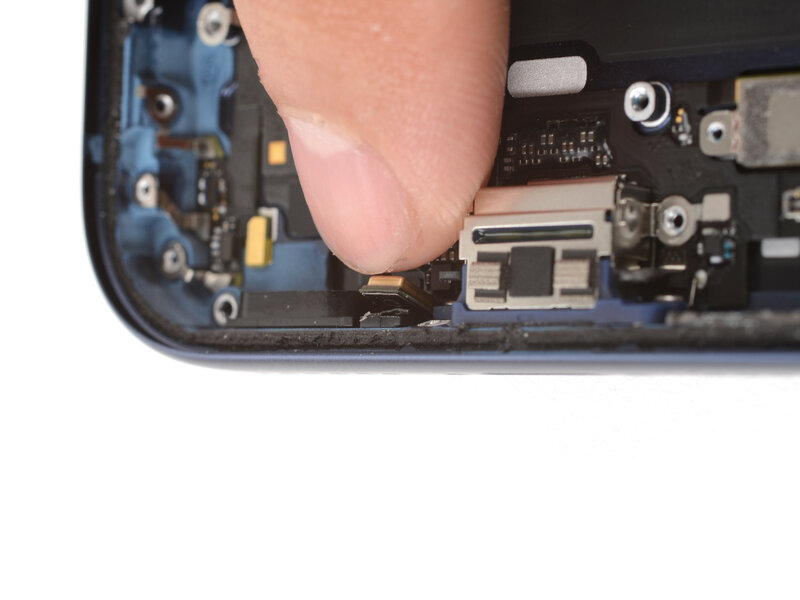

با انگشت خود، ماژول میکروفون را تراز کرده و روی فریم فشار دهید.

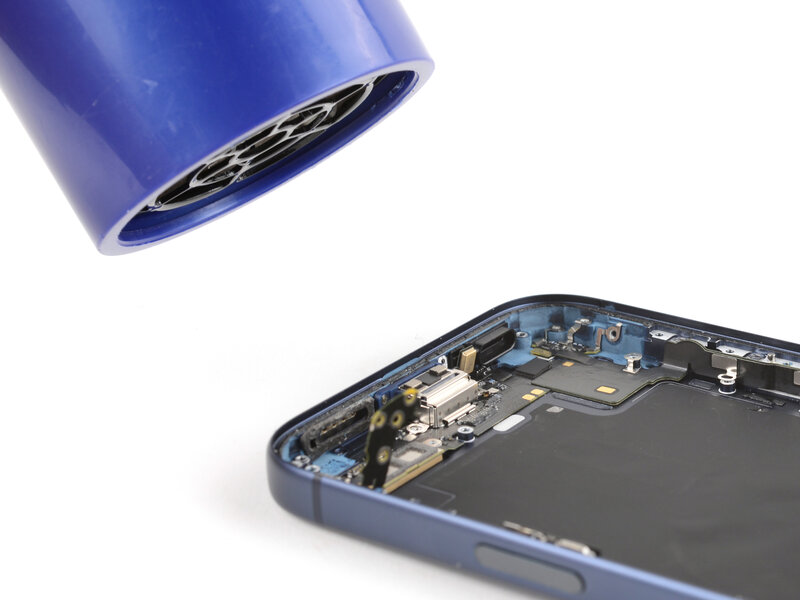

با استفاده از سشوار یا ابزار iOpener، کل مجموعه پورت USB-C را گرم کنید تا هنگام لمس، گرمای آن احساس شود. این کار به چسبندگی بهترِ چسب کمک می‌کند.

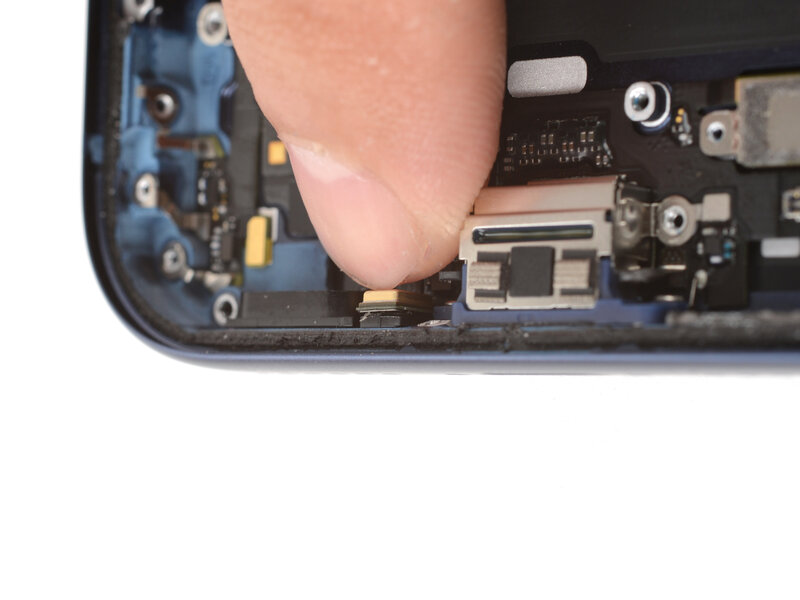

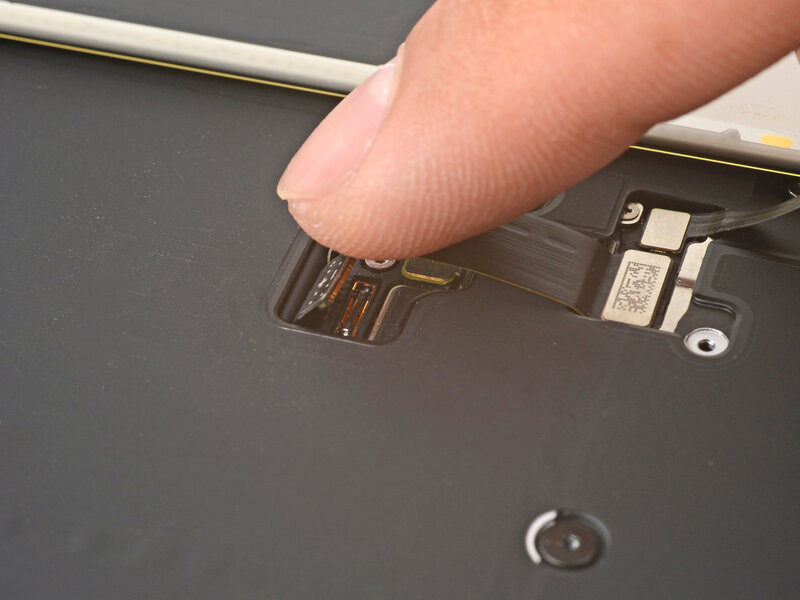

با انگشت خود، دو کانکتور فشاری مجموعه پورت USB-C (که یکی زیر دیگری قرار دارد) را فشار دهید و به برد اصلی (Logic Board) متصل کنید.
ضربه‌گیر سمت چپ برد منطقی را در جایگاه مخصوص خود قرار دهید.

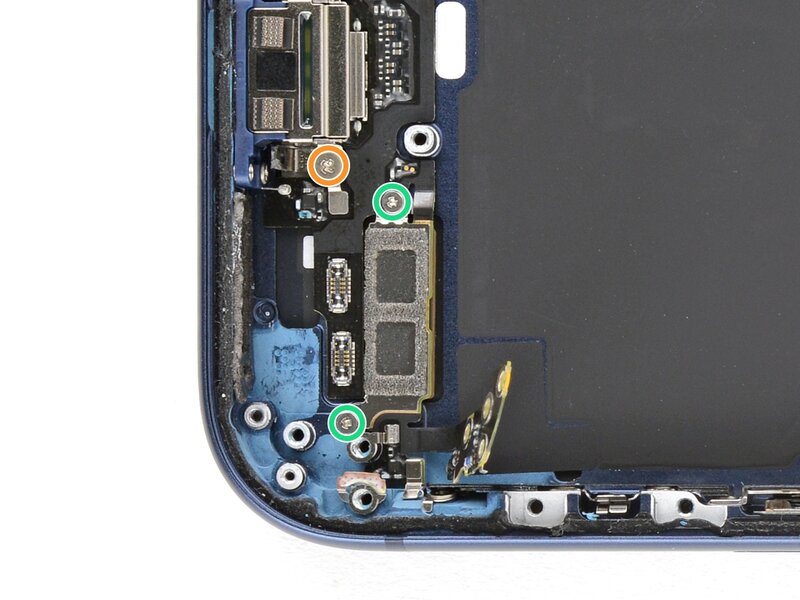

برای نصب دو پیچ ۱٫۸ میلی‌متریِ سمت چپِ بافر منطقی (logic buffer)، از پیچ‌گوشتی JIS 00 استفاده کنید.
چسب‌های ضربه‌گیر باتری موجود روی فریم را بررسی کنید. اگر هنوز خاصیت چسبندگی دارند و تغییر شکل نداده‌اند، میتوانید دوباره از آن‌ها استفاده کنید.
برای تعویض چسب‌ها:

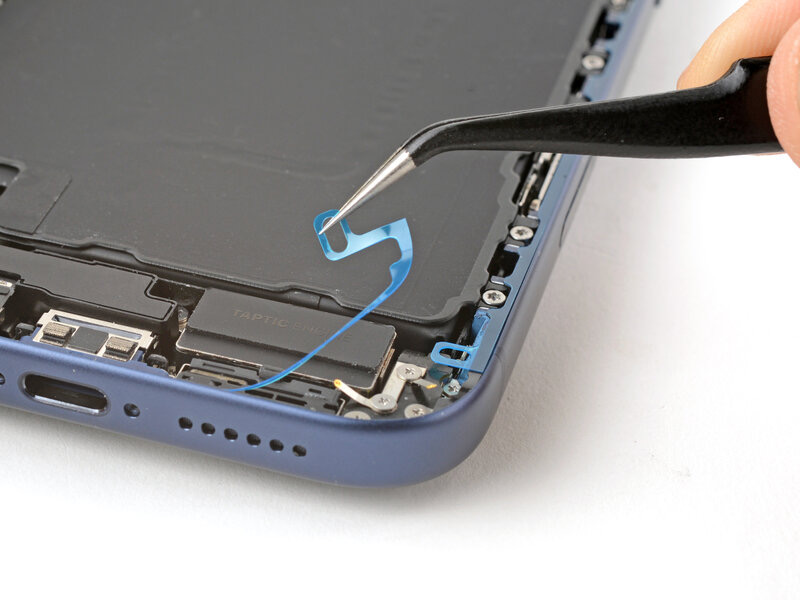

با استفاده از اسپاجر و پنس، چسب‌ها را جدا کنید. مراقب باشید که روی ورقه‌ی گرافیتیِ ظریف، خراش ایجاد نکنید.
چسب‌ها را با مقداری نوار چسب دوطرفه جایگزین کنید.
برای تراز کردن ضربه‌گیر باتری در قاب، از تصویر اول کمک بگیرید. این قطعه روی خطوط سفید و باریکِ روی قاب قرار می‌گیرد (اما آن‌ها را نمی‌پوشاند).
با استفاده از انگشتان خود، ضربه‌گیر باتری را در جای خود قرار دهید.
برای محکم کردن ضربه‌گیر، چند ثانیه آن را به پایین فشار دهید.
با استفاده از سشوار یا ابزار iOpener، ضربه‌گیر باتری را تا حدی گرم کنید که با لمس کردن، گرما را حس کنید. این کار به بهبود چسبندگی کمک می‌کند.
اگر واشر چسب‌دار تغییر شکل نداده است و میکروفون پایینی شما فاقد واشر جایگزین بوده، میتوانید همان واشر را نگه داشته و دوباره استفاده کنید. توجه داشته باشید که با این کار، خاصیت مقاومت در برابر آب و گردوغبار از بین می‌رود.

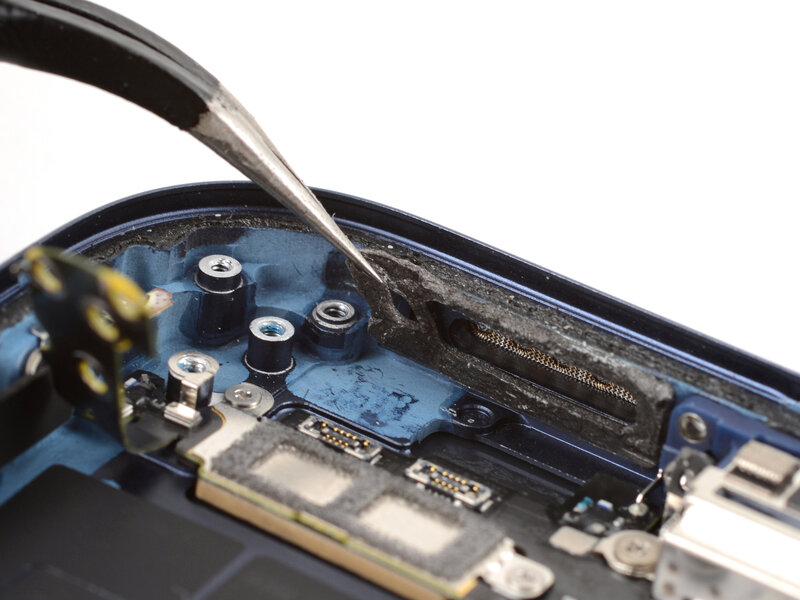

با استفاده از موچین، واشر چسب‌دار میکروفون را از روی فریم جدا کنید.
اگر میکروفون پایینیِ جایگزین دارای واشر چسب‌دارِ از پیش نصب‌شده است، حتماً لایه‌های محافظ روی آن را جدا کنید تا چسب نمایان شود.
با استفاده از موچین، میکروفون را با فریم تراز کنید.
میکروفون را به داخل محفظه مربوطه بلغزانید و آن را در جای خود فشار دهید. نباید تقریباً هیچ فاصله‌ای بین میکروفون و فریم وجود داشته باشد.
با استفاده از سشوار یا ابزار iOpener، میکروفون پایینی را تا حدی گرم کنید که هنگام لمس کردن، گرما را حس کنید. این کار به تقویت پیوند چسب کمک می‌کند.
دو پیچ پایینی میکروفون را نصب کنید:
یک پیچ فاصله‌دار (standoff) به طول ۳٫۲ میلی‌متر
یک پیچ JIS 00 به طول ۳٫۱ میلی‌متر که به لبه‌ی پایینی فریم آیفون متصل میشود
با انگشت خود، کانکتور فشاری میکروفون پایینی را فشار دهید و متصل کنید.
موتور ویبره را به‌صورت وارونه روی لبه‌ی فریم آیفون قرار دهید.

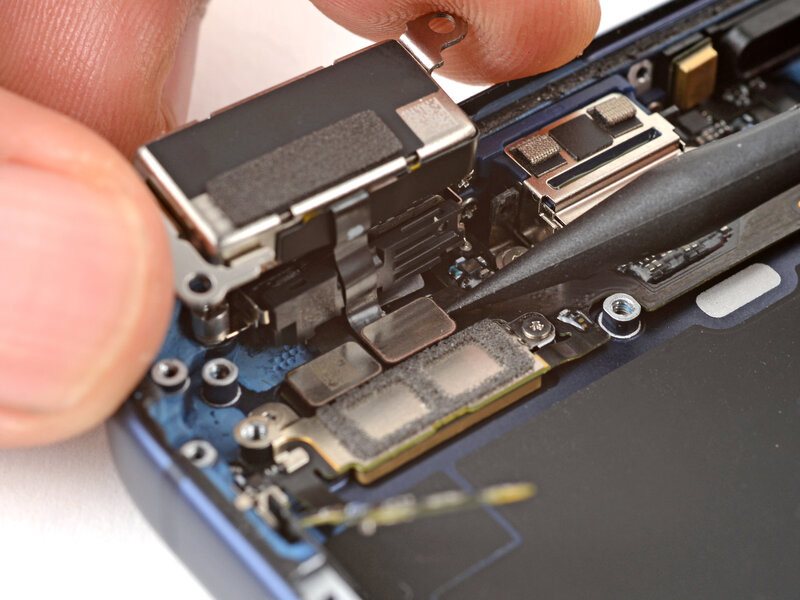

در حالی که موتور ویبره را با یک دست نگه داشته‌اید، با انگشت خود کانکتور فشاری آن را فشار دهید و متصل کنید.
موتور ویبره را روی فریم برگردانید و با استفاده از سوراخ‌های پیچ، آن را تراز کنید.
کابل فلت موتورویبره باید به‌طور مرتب بین خودِ موتور ویبره و فریم تا شود.
برای نصب دو پیچ ۴٫۰ میلی‌متری «موتورویبره» (Taptic Engine)، از پیچ‌گوشتی مخصوص استندآف (standoff) استفاده کنید.
با استفاده از انگشتان یا ابزار بازکننده (اسپاجر)، آنتن منعطف را به سمت پایین تا کنید و در جای خود قرار دهید.

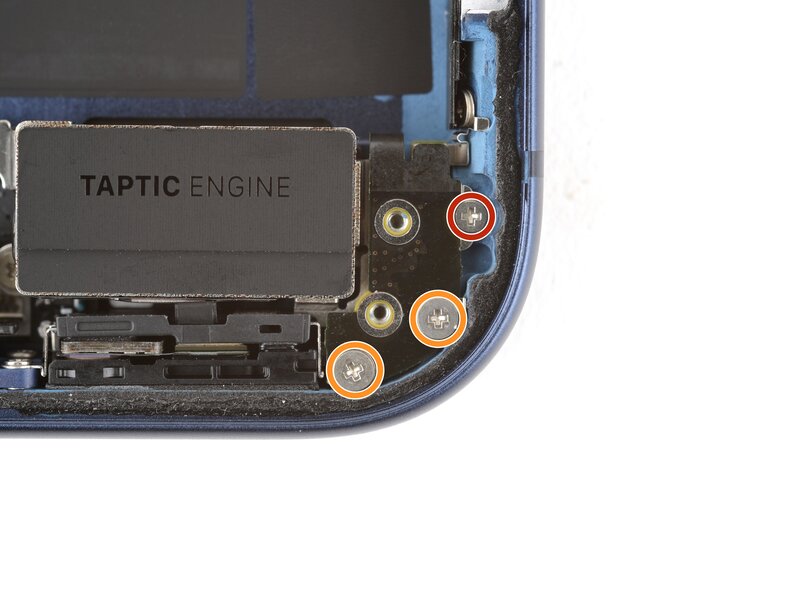

برای نصب سه پیچ آنتن منعطف (فلکس)، از پیچ‌گوشتی JIS 00 استفاده کنید:
یک پیچ به طول ۱٫۷ میلی‌متر
دو پیچ به طول ۱٫۹ میلی‌متر
با استفاده از موچین، گیره اتصال به زمین را با دقت در جای خود قرار دهید.
مطمئن شوید که این گیره را مطابق تصاویر، در جهت صحیح قرار می‌دهید.
برای نصب دو پیچ گیره اتصال به زمین (به طول ۲٫۰ میلی‌متر)، از یک پیچ‌گوشتی JIS 00 استفاده کنید.
لبه‌ی پایینی بلندگو را با فریم هم‌تراز کرده و آن را در جایگاه مخصوص خود قرار دهید.
مطمئن شوید که زبانه پیچِ سمت راستِ پایین، به‌درستی روی فریم قرار گرفته است. اگر زبانه در جای خود نیست، به‌آرامی آن را خم کنید.
با انگشت خود روی بلندگو فشار دهید تا با صدای «کلیک» در جای خود جا بیفتد.
برای نصب شش پیچ بلندگو از پیچ‌گوشتی JIS 00 استفاده کنید:
دو پیچ به طول ۲٫۷ میلی‌متر
دو پیچ به طول ۲٫۰ میلی‌متر
یک پیچ به طول ۱٫۵ میلی‌متر
یک پیچ به طول ۱٫۵ میلی‌متر که به لبه پایینی فریم آیفون متصل میشود
با استفاده از انگشتان یا ابزار اسپاجر (spudger)، نوار ضربه‌گیر را دوباره روی لبه بالایی «موتور ویبره» (Taptic Engine) فشار دهید.
سینی باتری را در جای خود قرار دهید.
مطمئن شوید که هیچ کابلی زیر سینی گیر نکند.
برای نصب پیچ‌های سینی باتری، از پیچ‌گوشتی Torx Plus 4IP استفاده کنید:
یک پیچ به طول ۷٫۵ میلی‌متر
یک پیچ به طول ۵٫۹ میلی‌متر
یک پیچ به طول ۳٫۵ میلی‌متر
یک پیچ به طول ۲٫۴ میلی‌متر
ده پیچ به طول ۳٫۷ میلی‌متر
یک پیچ به طول ۳٫۷ میلی‌متر(مدل‌های آیفون دارای سیم‌کارت فیزیکی، فاقد این پیچ هستند.)

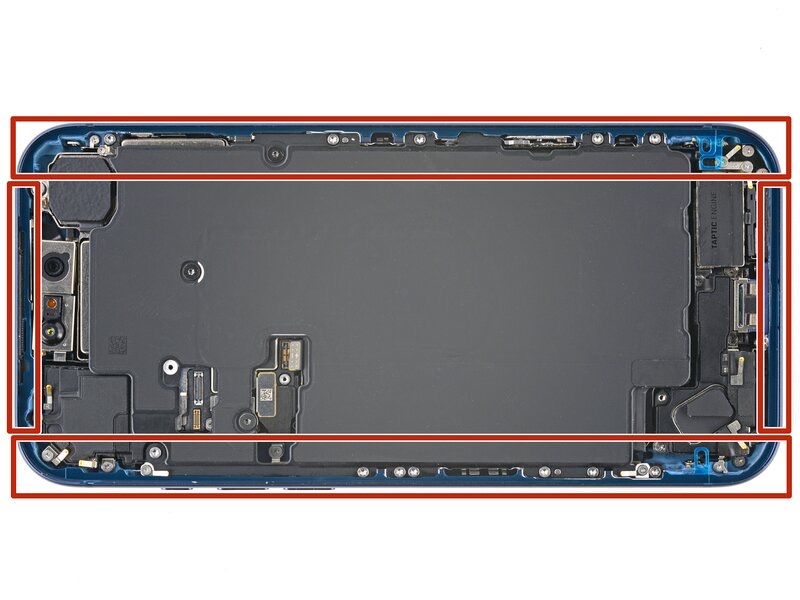

هنگام تمیز کردن فریم، مراقب گیره‌های ظریف اتصال به زمین (grounding clips) باشید. اگر یکی از آن‌ها از جای خود خم شد، به‌آرامی و با استفاده از انگشتان یا موچین آن را به حالت اولیه برگردانید.
برای جدا کردن تکه‌های بزرگ چسب از لبه‌های فریم، از موچین یا انگشتان خود استفاده کنید.
برای تراشیدن و پاک کردن باقی‌مانده‌های چسب از روی فریم، از ابزار اسپاجر (spudger) استفاده کنید.
اگر چسب به‌سختی جدا میشود، با استفاده از سشوار یا تفنگ حرارتی (هیتر) کمی گرما به آن بدهید و دوباره تلاش کنید.

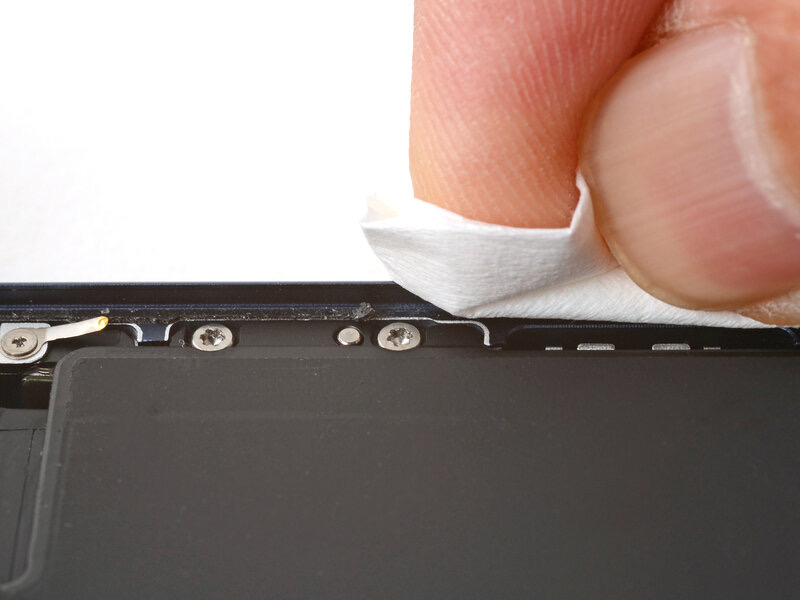

برای پاک کردن باقی‌مانده‌ی چسب، از یک پارچه‌ی بدون پرز یا فیلتر قهوه استفاده کنید و آن را در یک جهت، در امتداد لبه‌های قاب بکشید.
اگر محل همچنان چسبناک به نظر می‌رسد، چند قطره الکل ایزوپروپیل روی پارچه بریزید و دوباره آن را تمیز کنید.
این کار را با حوصله و دقت انجام دهید؛ زیرا تمیز بودن قاب باعث میشود چسب جدید به‌طور یکنواخت قرار گیرد و اتصال بهتری ایجاد شود.
اگر قصد دارید دوباره از صفحه‌نمایش قبلی خود استفاده کنید، چند قطره الکل ایزوپروپیل با غلظت بالا (بیش از ۹۰ درصد) را روی یک دستمال میکروفایبر یا دستمال بدون پرز بریزید و لبه‌های آن را پاک کنید تا سطح برای چسب جدید آماده شود.
بدون جدا کردن هیچ‌یک از لایه‌های محافظ، ورق چسب‌دار را روی فریم قرار دهید تا جهت صحیح آن مشخص شود.
از ویژگی‌هایی مانند محل برش دوربین و شیارهای موجود در لبه‌های بالا و پایین استفاده کنید تا نحوه قرارگیری چسب روی فریم را پیدا کنید.
زبانه موجود در گوشه ورق چسب‌دار را بگیرید و لایه محافظ آن را جدا کنید تا یک‌سوم سطح چسب نمایان شود.
چسبِ نمایان‌شده بسیار قوی است؛ بنابراین تا زمانی که آماده چسباندن آن به قاب (فریم) نشده‌اید، اجازه ندهید با هیچ سطحی تماس پیدا کند.
اگر ورق چسب شما دارای چندین لایه محافظ است، لایه‌ای را جدا کنید که سمتِ متصل‌شونده به قاب را نمایان می‌سازد.
پس از اینکه چسب در جای خود قرار گرفت و فشرده شد، دیگر نمی‌توانید موقعیت آن را تغییر دهید و در صورت خطا باید آن را جدا کرده و کار را با چسب نو از اول شروع کنید.
لبه‌ی نمایان نوار چسب را با دقت با لبه‌ی متناظرِ فریم آیفون تراز کنید.
پس از تراز کردن صحیح، نوار چسبِ نمایان را به‌آرامی روی فریم فشار دهید.

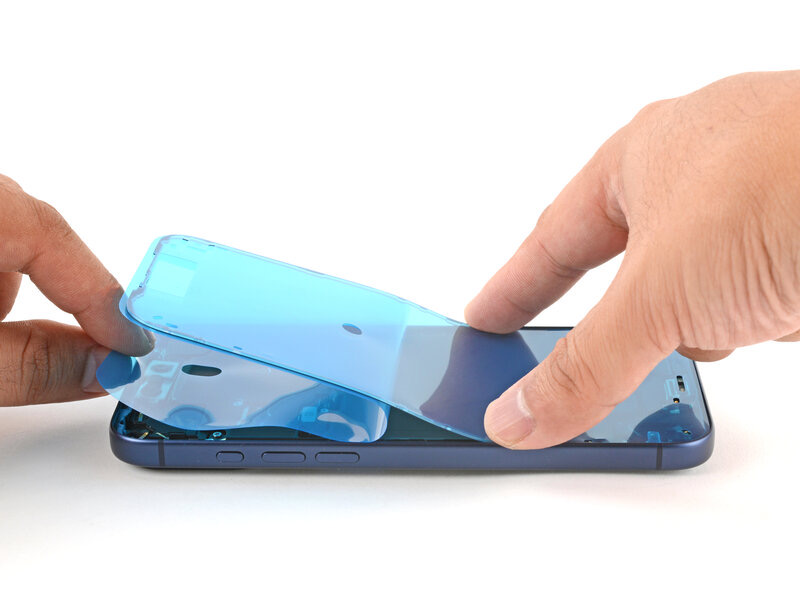

به جدا کردن لایه محافظ از روی چسب ادامه دهید و هم‌زمان چسب را به‌آرامی در جای خود فشار دهید.
اگر چسب را به‌درستی تراز کرده باشید، لبه‌های آن کاملاً در جای خود قرار می‌گیرند.
اگر چسب کمی از تراز خارج شده است، لبه‌های بلند آن را به‌آرامی بکشید تا با فریم (بدنه) هم‌راستا شوند.
اگر چسب شروع به چین‌خوردگی یا ایجاد چروک کرد، آن را جدا کرده و کار را با یک چسب نو و سالم از اول شروع کنید.
اگر مجموعه دیگری از نوارهای چسب در دسترس ندارید، میتوانید آیفون را موقتاً دوباره سرهم کرده و بدون چسب، به‌طور عادی از آن استفاده کنید؛ فقط به خاطر داشته باشید که تا زمان تعویض چسب، مقاومت آیفون در برابر آب کاهش می‌یابد.

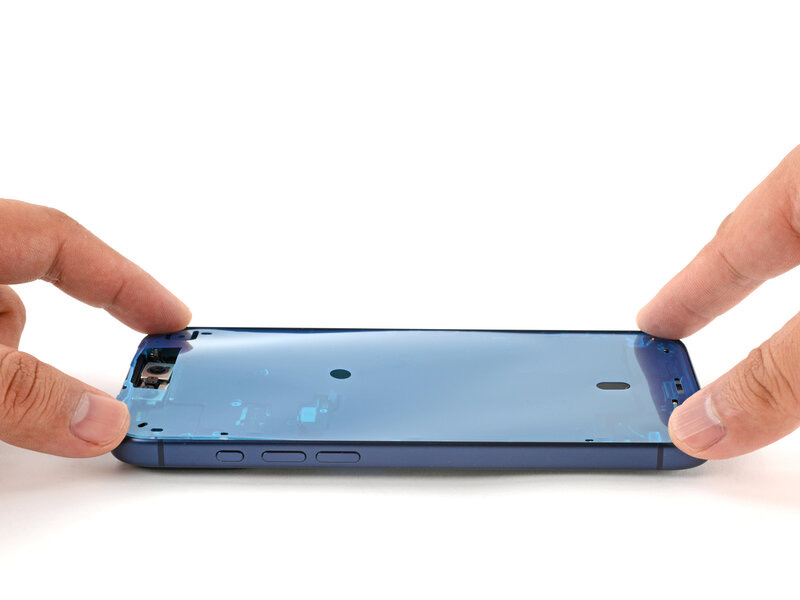

با استفاده از ابزار اسپاجر (spudger)، چسبِ دور تا دورِ لبه‌های آیفون را فشار دهید.
هنگام کار مراقب گیره‌های ظریف اتصال به زمین (grounding clips) باشید. اگر یکی از آن‌ها از جای خود خم شد، به‌آرامی آن را با انگشتان یا موچین به حالت اول برگردانید.
فشار بیش‌ازحد وارد نکنید، وگرنه چسب کشیده و بدشکل میشود.

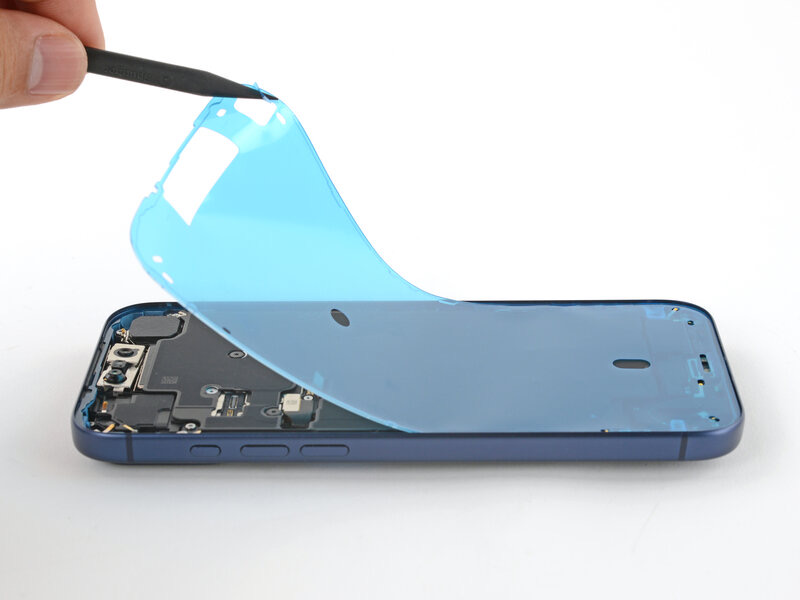

با استفاده از زبانه مخصوص، لایه محافظ بزرگِ رویی را از قسمت چسبی جدا کنید. این زبانه معمولاً در یکی از گوشه‌های لایه محافظ قرار دارد.
در این مرحله، لایه‌های محافظِ بخش‌های پیرامونی همچنان سر جای خود باقی می‌مانند. فعلاً آن‌ها را جدا نکنید؛ زیرا از چسبیدن ناخواسته چسب در حین مونتاژ مجدد آیفون جلوگیری می‌کنند.
صفحه نمایش آیفون را در کنار فریم قرار دهید، به‌گونه‌ای که کابل‌های صفحه نمایش به‌راحتی به برد اصلی (Logic Board) برسند.
با استفاده از انگشت یا سرِ تختِ ابزار بازکننده (spudger)، دو کانکتور صفحه‌نمایش را فشار دهید و به برد اصلی (logic board) متصل کنید.
سعی نکنید کانکتور را با زور در جای خود قرار دهید. اگر در این کار مشکل دارید، موقعیت آن را اصلاح کرده و دوباره تلاش کنید.
با استفاده از انگشت یا سرِ تختِ ابزار بازکننده (اسپاجر)، کانکتور باتری را فشار دهید و به برد اصلی متصل کنید.
در این مرحله میتوانید پیش از بستن کامل آیفون، تعمیر انجام‌شده را آزمایش کنید.
آیفون را روشن کنید و مطمئن شوید که طبق انتظار کار می‌کند. سپس آن را خاموش کرده و مراحل سرهم‌بندی را ادامه دهید.
اگر آیفون روشن نشد، آن را به منبع برق (شارژ). متصل کرده و دوباره تلاش کنید.
لبه‌ی بالایی درپوش کانکتور باتری را زیر لبه‌ی محل برش‌خورده قرار دهید.
مطمئن شوید که هر دو زبانه زیر آن لبه قرار گرفته‌اند.
درپوش را از سمت سوراخ پیچ تراز کرده و در جای خود قرار دهید.
برای نصب پیچ ۱٫۲ میلی‌متری و محکم کردن درپوش کانکتور باتری، از پیچ‌گوشتی JIS 00 استفاده کنید.
لبه‌ی سمت چپِ درپوشِ کانکتورِ صفحه‌نمایش را زیر لبه‌ی بریدگی قرار دهید.
درپوش را از سمت سوراخ پیچ آن تراز کرده و در جای خود بگذارید.
برای نصب پیچ ۱٫۲ میلی‌متری و محکم کردن درپوش کانکتور صفحه‌نمایش، از پیچ‌گوشتی JIS 00 استفاده کنید.
با یک دست، صفحه‌نمایش را ثابت نگه دارید.
با استفاده از انگشتان یا ابزار بازکننده (اسپاجر)، تمام لایه‌های محافظِ دور تا دور را جدا کنید تا چسب نمایان شود.
مراقب باشید که هیچ چیزی با چسبِ نمایان‌شده تماس پیدا نکند.
داخل دستگاه را بررسی کنید تا اگر لایه محافظی باقی مانده است، آن را بردارید. نباید هیچ لایه محافظی باقی مانده باشد.
صفحه نمایش را روی فریم قرار دهید و کار را از لبه بالایی شروع کنید.
اگر هنگام قرار دادن صفحه با مقاومت مواجه شدید، ممکن است یکی از گیره‌های پیرامونی از جای خود خم شده و در حال له شدن زیر فریم باشد. محل مقاومت را بررسی کنید و هرگونه گیره خم‌شده را به‌آرامی صاف کنید.
مطمئن شوید که لبه صفحه نمایش هیچ‌یک از کابل‌ها را تحت فشار قرار نمی‌دهد یا گیر نمی‌اندازد.

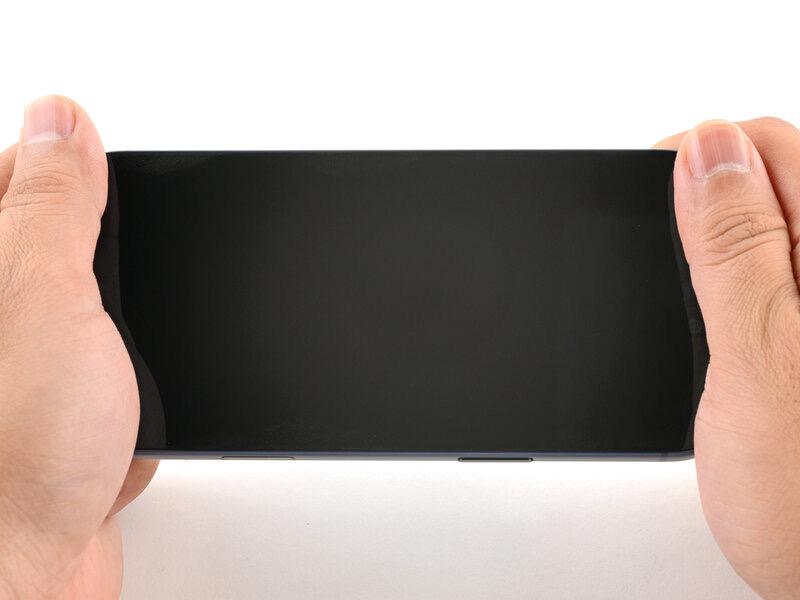

لبه‌های آیفون را فشار دهید تا صفحه نمایش کاملاً هم‌سطح و تراز با فریم قرار گیرد.
دور تا دور لبه‌های آیفون را محکم فشار دهید.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌های دور تا دور صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی دشوار (داغ) باشد.
این گرما چسب را نرم کرده و به ایجاد اتصال بهتر کمک می‌کند.
برای نصب دو پیچ ۷٫۵ میلی‌متری در دو طرف درگاه شارژ، از پیچ‌گوشتی Pentalobe مدل P2 استفاده کنید.
منبع: iFixit
