آموزش تعویض دوربین پشت آیفون ۱۷ پرومکس
این آموزش صرفا برای تعویض دوربین پشت آیفون ۱۷ پرومکس میباشد. مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود، اگر نیاز به تعمیر آیفون ۱۷ پرومکس خود دارید، کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید.)
- میزان سختی : متوسط
- زمان مورد نیاز : ۱ - ۲ ساعت
- تعداد مراحل : ۵۷
برای باز کردن و تعویض مجموعه دوربین‌های پشت آیفون ۱۷ پرومکس، با توجه به این راهنما مرحله به مرحله اقدام کنید.
اگر عکس‌ها و ویدیوهای شما تار می‌شوند یا دوربین‌ها در فوکوس کردن مشکل دارند، ممکن است نیاز به تعویض دوربین داشته باشید.
سه دوربین پشت (اصلی، فوق‌عریض و تله‌فوتو) در یک مجموعه همراه یکدیگر قرار دارند؛ بنابراین در صورت خرابی هر یک از آن‌ها، باید کل مجموعه را تعویض کنید.
پس از انجام تعمیر، دوربین‌های پشت اپل را با استفاده از «Repair Assistant» کالیبره کنید.
اجازه دهید شارژ باتری گوشی به زیر ۲۵ درصد برسد، زیرا باتری لیتیوم-یون شارژ شده می‌تواند خطرات ایمنی به همراه داشته باشد.
تمام کابل‌ها را از گوشی جدا کنید.
گوشی را خاموش کنید.
اگر صفحه آیفون شما شکسته است، قبل از شروع کار مراحل زیر را انجام دهید:
نوار چسب بسته‌بندی را روی شیشه ترک خورده بچسبانید تا کاملاً سطح آن را بپوشاند.
این مرحله به نگه داشتن شیشه کمک می‌کند و به کاپ مکش اجازه می‌دهد تا بچسبد.
دقت کنید که فضای مناسبی را با چسببدون همپوشانی با نوارهای دیگر باقی بگذارید تا بادکش را بتوانید بچسبانید.
فقط خود شیشه را بپوشانید و هیچ نوار چسبی را به قاب نچسبانید.
برای محافظت از چشمان خود در برابر هرگونه پریدن شیشه در حین تعمیر، از عینک ایمنی استفاده کنید.
با استفاده از پیچ‌گوشتی P2، دو پیچ 7.5 میلی‌متریِ دو طرف درگاه شارژ را باز کنید.
اگر ابزار بازکننده (پیک) بیش از حدِ مجاز وارد دستگاه شود، ممکن است به آن آسیب برساند. برای جلوگیری از اتفاق میتوانید پیک خود را علامت گذاری کنید.
فاصله ۳ میلی‌متری از نوک ابزار را اندازه‌گیری کرده و آن نقطه را با یک ماژیک پاک‌نشدنی علامت بزنید.
همچنین میتوانید سایر گوشه‌های ابزار را با اندازه‌های متفاوت علامت‌گذاری کنید.
با استفاده از سشوار یا تفنگ حرارتی، لبه پایینی صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس، داغی احساس شود اما دست شما را نسوزاند.
حرارت بیش از حد می‌تواند باعث خرابی نمایشگر یا باتری شود.
پس با دقت مراحل را دنبال کنید.
یک دسته مکنده را به لبه پایینی صفحه نمایش متصل کنید.
در حالی که با یک دست فریم را نگه داشته‌اید، دسته را با نیرویی قوی و یکنواخت به سمت بالا بکشید تا شکافی بین صفحه نمایش و فریم ایجاد شود.
سپس با توجه به مرحله بعدی نوک پیک را وارد کنید.
در مرحله بعد، دقت کنید که ابزار بازکننده (پیک) را در محل صحیح وارد کنید:
یک قاب پلاستیکی در قسمت زیرین صفحه نمایش وجود دارد که روی فریم قرار گرفته است. ابزار خود را در این قسمت وارد کنید و مطمئن شوید که کاملاً زیر قاب پلاستیکی قرار گرفته باشد.
درز یا شکافی میان قاب پلاستیکی و پنل نمایشگر وجود دارد؛ ابزار را در این قسمت وارد نکنید، زیرا باعث جدا شدن این دو قطعه از یکدیگر شده و فرآیند تعمیر را دشوارتر می‌کند.
برای جلوگیری از آسیب رساندن به قطعات زیر، ابزار بازکننده (پیک) را بیش از ۳ میلی‌متر زیر صفحه نمایش فرو نکنید:
کابل‌های صفحه نمایش و حسگر نور محیط در نزدیکی دکمه‌های تنظیم صدا و دکمه Action قرار دارند.
در لبه‌های پیرامونی گوشی، اتصال‌های فنری ظریفی وجود دارد.
در قسمت زیرین صفحه نمایش، گیره‌های فلزی نازکی تعبیه شده است که در شیارهای مربوطه روی فریم (بدنه) قرار می‌گیرند.
ابزار بازکننده را در امتداد لبه پایینی بکشید تا چسب جدا شود.
ابزار را زیر گوشه سمت راستِ پایین نگه دارید تا از چسبیدن مجدد چسب جلوگیری شود.
برای جدا کردن بادکش از روی صفحه، زبانه کوچک روی آن را بکشید.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌ی سمت راست صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی دشوار (داغ) باشد.
دومین ابزار بازکننده (پیک) را زیر گوشه پایین سمت راست صفحه وارد کنید.
ابزار را در امتداد لبه سمت راست به سمت بالا بکشید تا چسب جدا شده و دو گیره آزاد شوند.
ممکن است لازم باشد برای آزاد کردن گیره‌ها، صفحه را کمی به سمت بالا اهرم کنید.
ابزار را زیر گوشه بالا سمت راست باقی بگذارید تا از چسبیدن مجدد چسب جلوگیری شود.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌ی بالایی صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی بیش از حد داغ باشد.
سومین پیکِ مخصوصِ باز کردن دستگاه را زیر گوشهٔ بالایی سمت راستِ صفحه وارد کنید.
پیک را در امتداد لبهٔ بالایی و تا کمی آن‌طرف‌تر از گوشهٔ بالایی سمت چپ حرکت دهید تا چسب جدا شده و دو گیره آزاد شوند.
پیک را بیش از حد جلو نبرید، وگرنه ممکن است به کابل حسگر نور محیط آسیب برسانید.
پیک را همان‌جا زیر گوشهٔ بالایی سمت چپ نگه دارید تا از چسبیدن مجدد چسب جلوگیری شود.
با استفاده از سشوار یا تفنگ حرارتی، لبهٔ سمت چپ صفحه‌نمایش را تا حدی گرم کنید که لمس آن کمی دشوار (داغ) باشد.
چهارمین پیکِ مخصوصِ باز کردن دستگاه را زیر گوشه سمت چپ و پایینِ صفحه قرار دهید.
پیک را در امتداد لبه سمت راست به سمت بالا حرکت دهید تا چسب جدا شده و گیره آزاد شود؛ درست پیش از رسیدن به دکمه افزایش صدا متوقف شوید.
ممکن است لازم باشد برای آزاد کردن گیره، صفحه را کمی به سمت بالا اهرم کنید.
پیک را بیش از آن جلو نبرید، وگرنه ممکن است به کابل صفحه آسیب برسانید.
در این مرحله، صفحه نمایش باید کاملاً از قاب جدا شده باشد. اگر احساس کردید که صفحه گیر کرده است، دوباره دور تا دور لبه‌ها را بررسی کنید و هرگونه چسب یا گیره باقی‌مانده را جدا نمایید.
صفحه نمایش را مستقیماً به سمت بالا بلند کرده و به سمت لبه چپ برگردانید؛ سپس آن را به یک جعبه محکم یا دسته‌ای از کتاب‌ها تکیه دهید تا به کابل‌ها فشاری وارد نشود.
همچنین میتوانید صفحه نمایش را به صورت تخت در سمت چپ قرار دهید.
مراقب تک‌تک پیچ‌ها باشید تا پس از تعمیر هر کدام دقیقاً در همان جای اصلی خود بسته می‌شوند.
برای باز کردن دو پیچ ۱.۲ میلی‌متری که پوشش‌های باتری و کابل صفحه‌نمایش را نگه داشته‌اند (یک پیچ برای هر پوشش)، از پیچ‌گوشتی JIS 00 استفاده کنید.
دو درپوش را بردارید.
با استفاده از نوک ابزار اسپاجر (spudger)، کانکتور فشاری باتری را به سمت بالا اهرم کرده و جدا کنید.
با استفاده از نوک ابزار بازکننده (opening pick) یا نوک اسپاجر (spudger)، کانکتورهای فشاری صفحه‌نمایش و حسگر نور محیط را به سمت بالا اهرم کرده و جدا کنید.
صفحه نمایش را بردارید.
برای باز کردن پیچ‌هایی که سینی باتری را نگه داشته‌اند، از پیچ‌گوشتی Torx Plus 4IP استفاده کنید:
یک پیچ به طول ۷٫۵ میلی‌متر
یک پیچ به طول ۵٫۹ میلی‌متر
یک پیچ به طول ۳٫۵ میلی‌متر
یک پیچ به طول ۲٫۴ میلی‌متر
ده پیچ به طول ۳٫۷ میلی‌متر
یک پیچ به طول ۳٫۷ میلی‌متر(مدل‌های آیفون دارای سیم‌کارت فیزیکی، فاقد این پیچ هستند.)
با انگشت خود گوشه بالا و سمت چپ سینی باتری را بلند کرده و آن را بیرون بیاورید.
مراقب باشید که لنز دوربین جلو را لک نکنید.

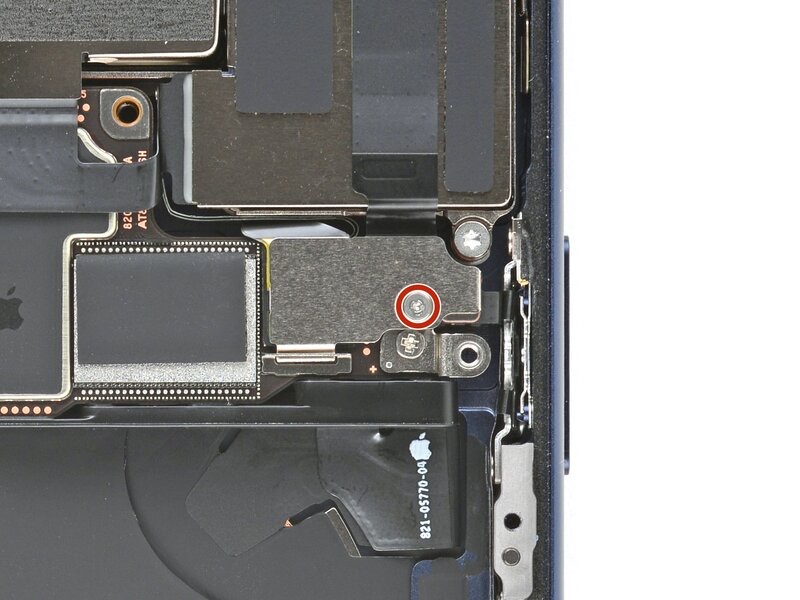

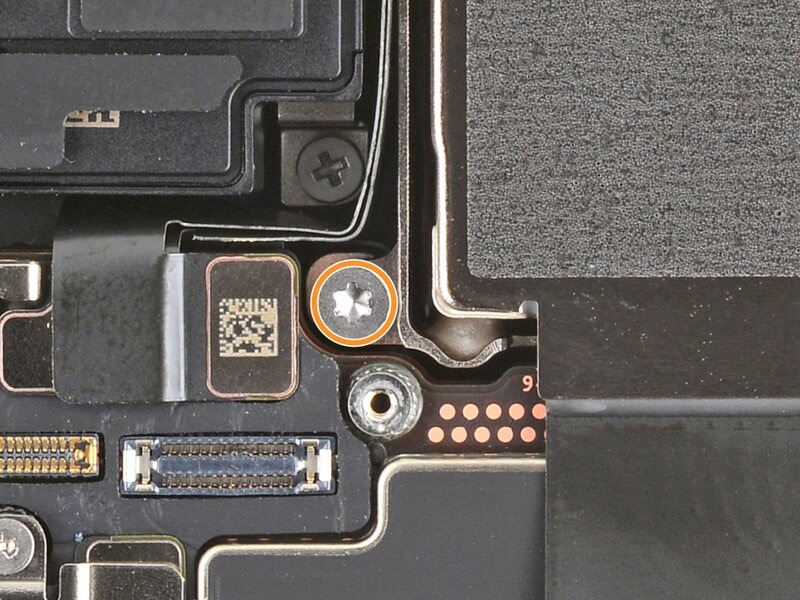

برای باز کردن پیچ ۱٫۰ میلی‌متری که درپوش کانکتور دوربین عقب را نگه داشته است، از یک پیچ‌گوشتی سه‌پره (Tri-point) مدل Y000 استفاده کنید.

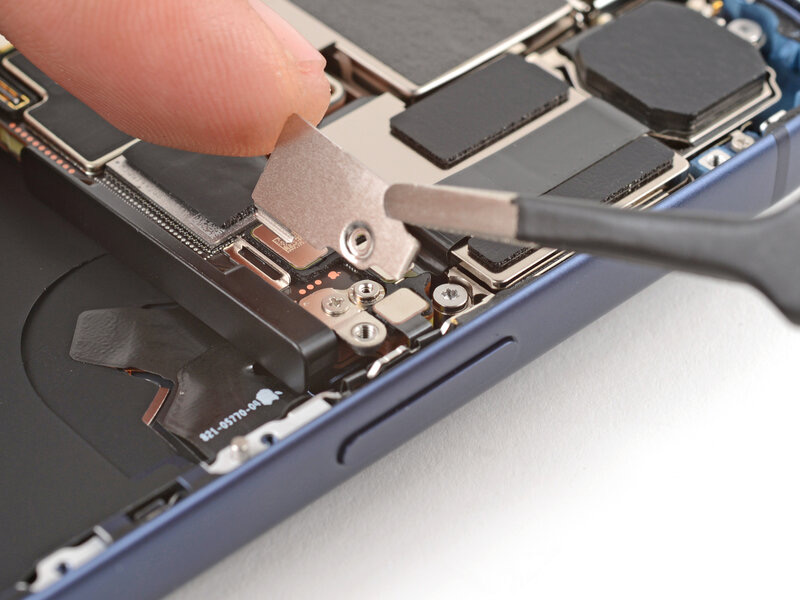

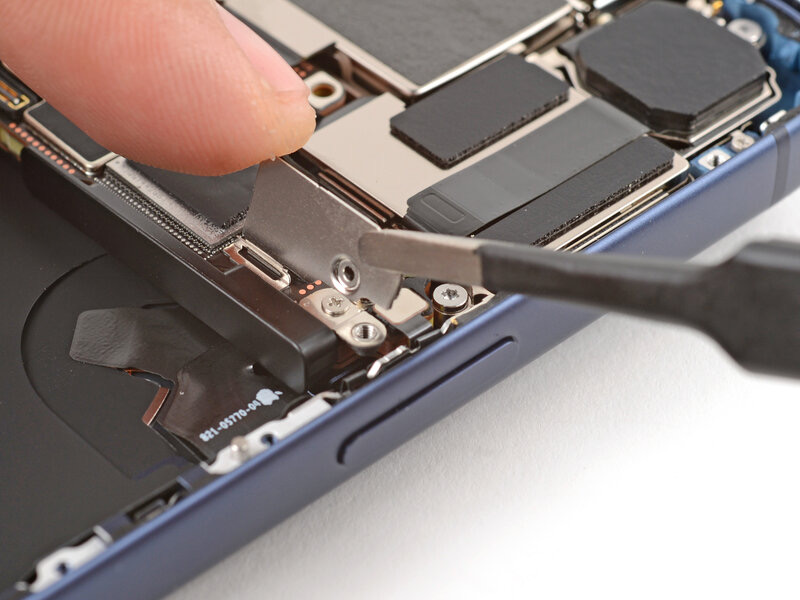

با استفاده از موچین، درپوش کانکتور دوربین عقب را از روی برد اصلی آزاد کرده و آن را جدا کنید.

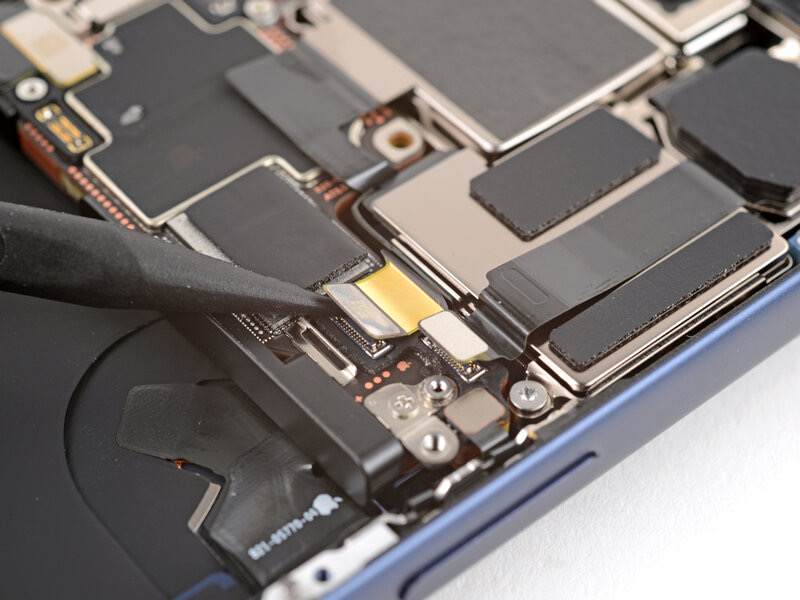

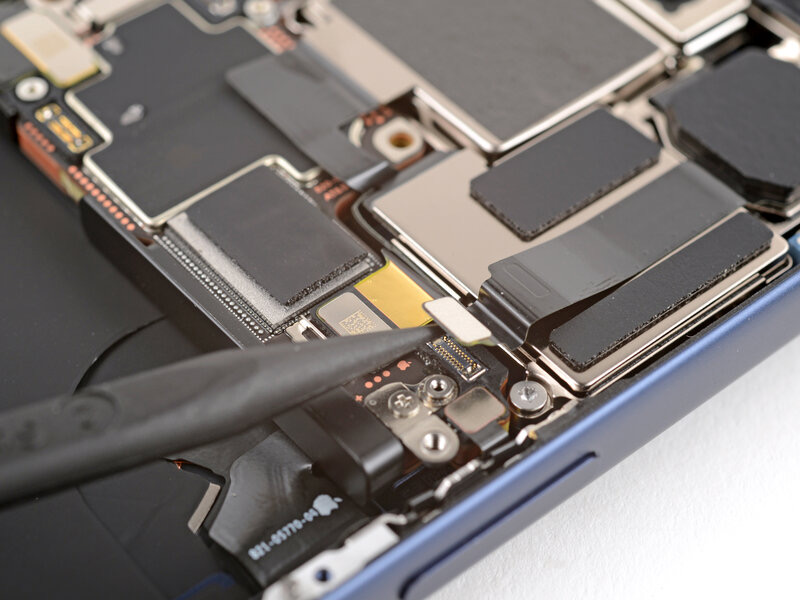

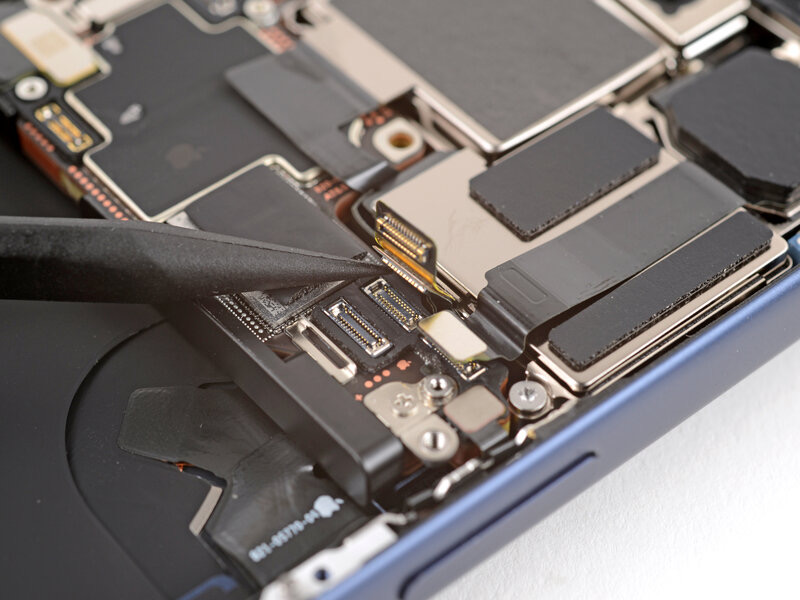

با نوک ابزار اسپاجر (spudger)، سه کانکتور فشاری دوربین عقب را به سمت بالا اهرم کرده و جدا کنید.
یکی از کانکتورها زیر دیگری قرار دارد.

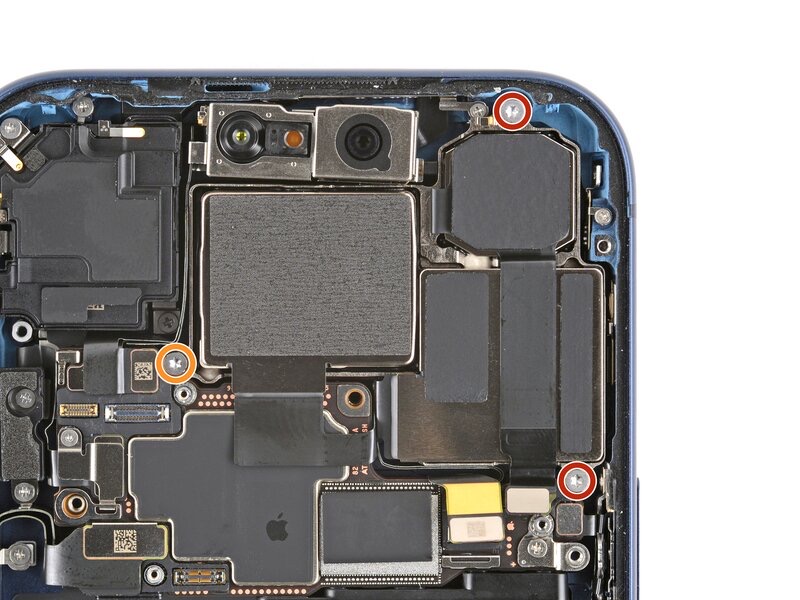

با استفاده از پیچ‌گوشتی Torx Plus 4IP، سه پیچ نگهدارنده مجموعه دوربین عقب را باز کنید:
دو پیچ به طول ۴٫۰ میلی‌متر
یک پیچ به طول ۴٫۴ میلی‌متر

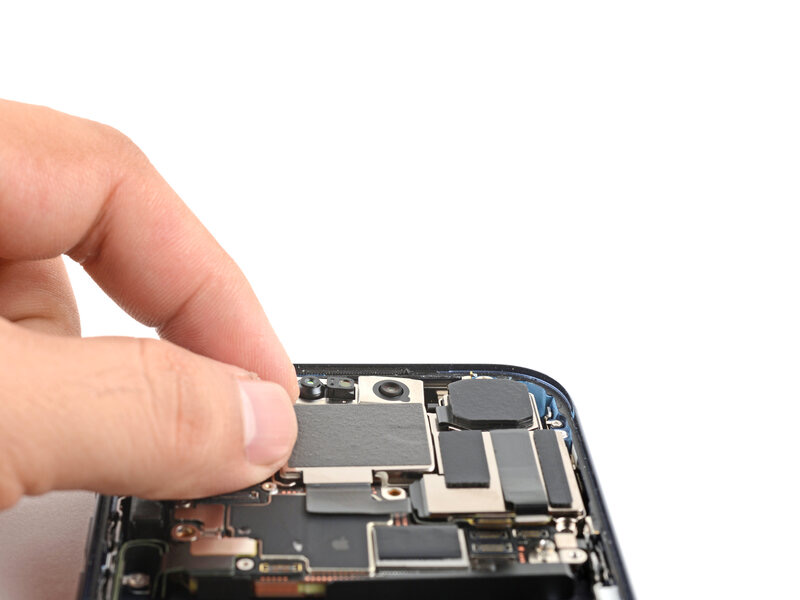

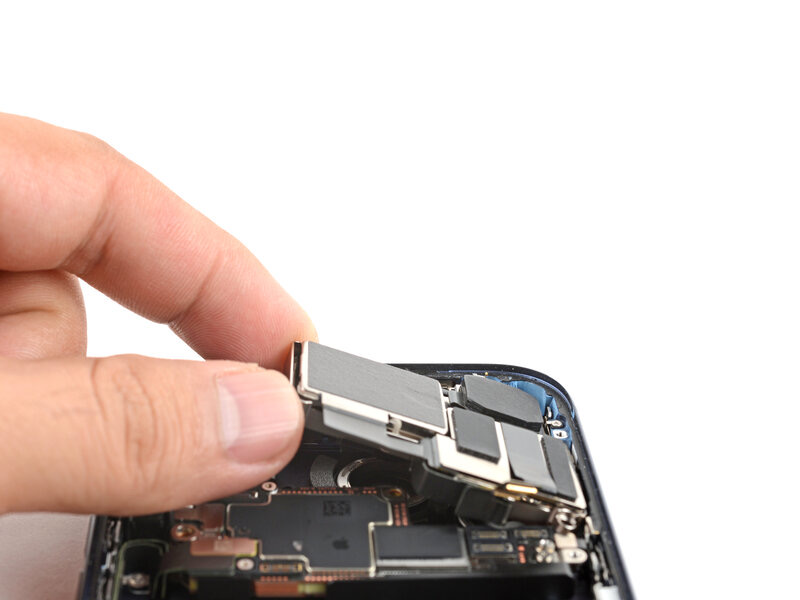

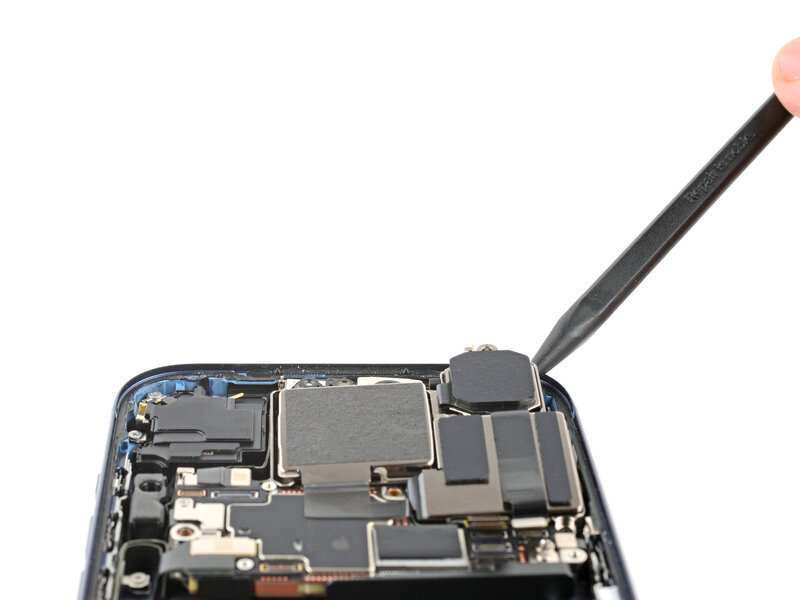

با نوک ابزار اسپاجر (spudger)، لبه‌ی بالایی مجموعه دوربین عقب را به سمت بالا اهرم کنید.

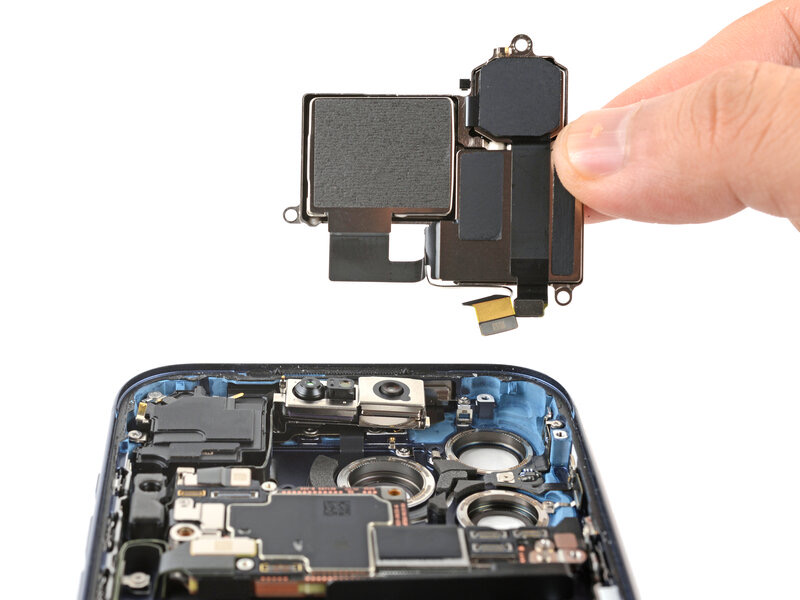

مجموعه را با انگشتان خود بگیرید و آن را جدا کنید.
مجموعه دوربین عقب را در جایگاه آن قرار دهید.

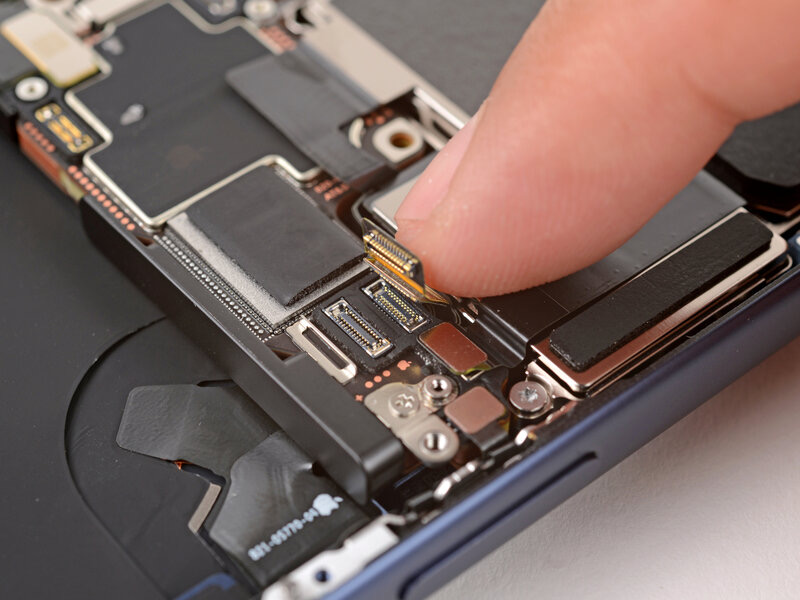

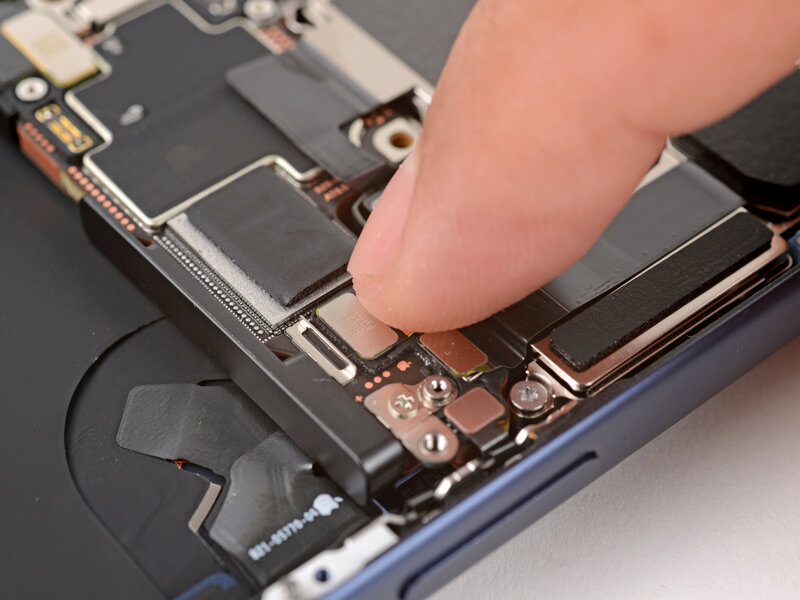

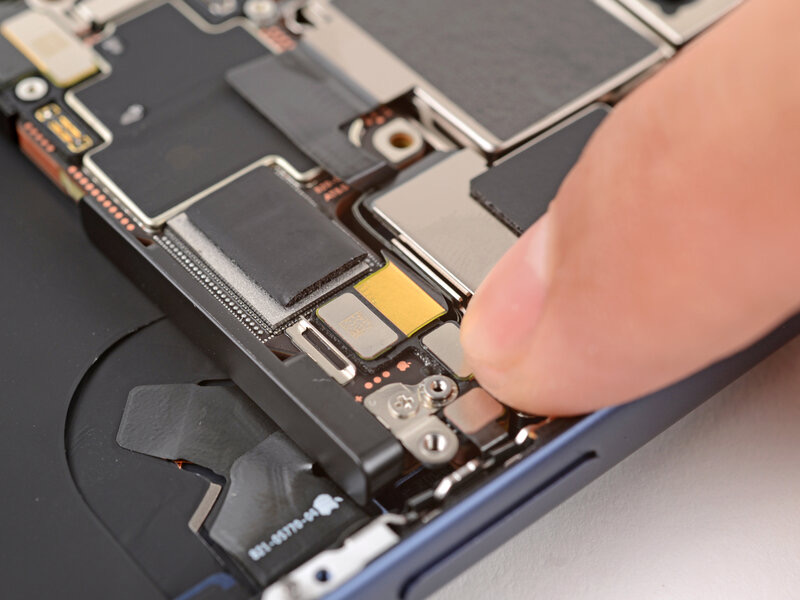

با انگشت خود، سه کانکتور فشاری دوربین را فشار دهید و به برد اصلی (Logic Board) متصل کنید.
برای نصب سه پیچ مجموعه دوربین عقب، از پیچ‌گوشتی Torx Plus 4IP استفاده کنید:
دو پیچ به طول ۴٫۰ میلی‌متر
یک پیچ به طول ۴٫۴ میلی‌متر
حتماً آن‌ها را در سوراخ پیچ مناسب نصب کنید.

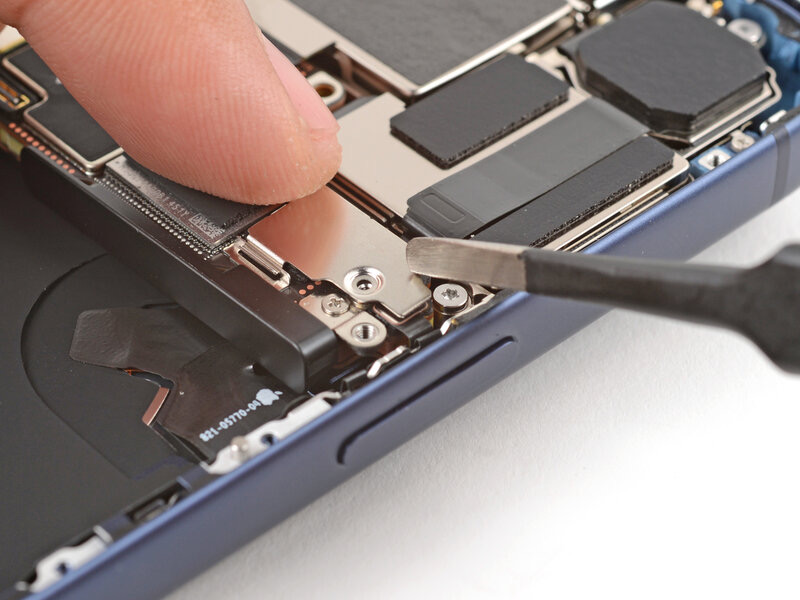

با استفاده از موچین، درپوش کانکتور دوربین عقب را روی برد اصلی (Logic Board) جا بیندازید و در جای خود قرار دهید.
برای نصب پیچ ۱٫۰ میلی‌متریِ درپوش کانکتور دوربین، از پیچ‌گوشتی سه‌پَر (Tri-point) مدل Y000 استفاده کنید.
سینی باتری را در جای خود قرار دهید.
مطمئن شوید که هیچ کابلی زیر سینی گیر نکند.
برای نصب پیچ‌های سینی باتری، از پیچ‌گوشتی Torx Plus 4IP استفاده کنید:
یک پیچ به طول ۷٫۵ میلی‌متر
یک پیچ به طول ۵٫۹ میلی‌متر
یک پیچ به طول ۳٫۵ میلی‌متر
یک پیچ به طول ۲٫۴ میلی‌متر
ده پیچ به طول ۳٫۷ میلی‌متر
یک پیچ به طول ۳٫۷ میلی‌متر(مدل‌های آیفون دارای سیم‌کارت فیزیکی، فاقد این پیچ هستند.)
هنگام تمیز کردن فریم، مراقب گیره‌های ظریف اتصال به زمین (grounding clips) باشید. اگر یکی از آن‌ها از جای خود خم شد، به‌آرامی و با استفاده از انگشتان یا موچین آن را به حالت اولیه برگردانید.
برای جدا کردن تکه‌های بزرگ چسب از لبه‌های فریم، از موچین یا انگشتان خود استفاده کنید.
برای تراشیدن و پاک کردن باقی‌مانده‌های چسب از روی فریم، از ابزار اسپاجر (spudger) استفاده کنید.
اگر چسب به‌سختی جدا میشود، با استفاده از سشوار یا تفنگ حرارتی (هیتر) کمی گرما به آن بدهید و دوباره تلاش کنید.
برای پاک کردن باقی‌مانده‌ی چسب، از یک پارچه‌ی بدون پرز یا فیلتر قهوه استفاده کنید و آن را در یک جهت، در امتداد لبه‌های قاب بکشید.
اگر محل همچنان چسبناک به نظر می‌رسد، چند قطره الکل ایزوپروپیل روی پارچه بریزید و دوباره آن را تمیز کنید.
این کار را با حوصله و دقت انجام دهید؛ زیرا تمیز بودن قاب باعث میشود چسب جدید به‌طور یکنواخت قرار گیرد و اتصال بهتری ایجاد شود.
اگر قصد دارید دوباره از صفحه‌نمایش قبلی خود استفاده کنید، چند قطره الکل ایزوپروپیل با غلظت بالا (بیش از ۹۰ درصد) را روی یک دستمال میکروفایبر یا دستمال بدون پرز بریزید و لبه‌های آن را پاک کنید تا سطح برای چسب جدید آماده شود.
بدون جدا کردن هیچ‌یک از لایه‌های محافظ، ورق چسب‌دار را روی فریم قرار دهید تا جهت صحیح آن مشخص شود.
از ویژگی‌هایی مانند محل برش دوربین و شیارهای موجود در لبه‌های بالا و پایین استفاده کنید تا نحوه قرارگیری چسب روی فریم را پیدا کنید.
زبانه موجود در گوشه ورق چسب‌دار را بگیرید و لایه محافظ آن را جدا کنید تا یک‌سوم سطح چسب نمایان شود.
چسبِ نمایان‌شده بسیار قوی است؛ بنابراین تا زمانی که آماده چسباندن آن به قاب (فریم) نشده‌اید، اجازه ندهید با هیچ سطحی تماس پیدا کند.
اگر ورق چسب شما دارای چندین لایه محافظ است، لایه‌ای را جدا کنید که سمتِ متصل‌شونده به قاب را نمایان می‌سازد.
پس از اینکه چسب در جای خود قرار گرفت و فشرده شد، دیگر نمی‌توانید موقعیت آن را تغییر دهید و در صورت نیاز به اصلاح باید آن را جدا کرده و کار را با چسبی نو از اول شروع کنید.
لبه‌ی نمایان نوار چسب را با دقت با لبه‌ی متناظرِ فریم آیفون تراز کنید.
پس از تراز کردن صحیح، نوار چسبِ نمایان را به آرامی روی فریم فشار دهید.
به جدا کردن لایه محافظ از روی چسب ادامه دهید و هم‌زمان چسب را به‌آرامی در جای خود فشار دهید.
اگر چسب را به‌درستی تراز کرده باشید، لبه‌های آن کاملاً در جای خود قرار می‌گیرند.
اگر چسب کمی از تراز خارج شده است، لبه‌های بلند آن را به‌آرامی بکشید تا با فریم (بدنه) هم‌راستا شوند.
اگر چسب شروع به چین‌خوردگی یا ایجاد چروک کرد، آن را جدا کرده و کار را با یک چسب نو و سالم از اول شروع کنید.
اگر مجموعه دیگری از نوارهای چسب در دسترس ندارید، میتوانید آیفون را موقتاً دوباره سرهم کرده و بدون چسب، به‌طور عادی از آن استفاده کنید؛ فقط به خاطر داشته باشید که تا زمان تعویض چسب، مقاومت آیفون در برابر آب کاهش می‌یابد.
با استفاده از ابزار اسپاجر (spudger)، چسبِ دور تا دورِ لبه‌های آیفون را فشار دهید.
هنگام کار مراقب گیره‌های ظریف اتصال به زمین (grounding clips) باشید. اگر یکی از آن‌ها از جای خود خم شد، به‌آرامی آن را با انگشتان یا موچین به حالت اول برگردانید.
فشار بیش‌ازحد وارد نکنید، وگرنه چسب کشیده و بدشکل میشود.
با استفاده از زبانه مخصوص، لایه محافظ بزرگِ رویی را از قسمت چسبی جدا کنید. این زبانه معمولاً در یکی از گوشه‌های لایه محافظ قرار دارد.
در این مرحله، لایه‌های محافظِ بخش‌های پیرامونی همچنان سر جای خود باقی می‌مانند. فعلاً آن‌ها را جدا نکنید؛ زیرا از چسبیدن ناخواسته چسب در حین مونتاژ مجدد آیفون جلوگیری می‌کنند.
صفحه نمایش آیفون را در کنار فریم قرار دهید، به‌گونه‌ای که کابل‌های صفحه نمایش به‌راحتی به برد اصلی (Logic Board) برسند.
با استفاده از انگشت یا سرِ تختِ ابزار بازکننده (spudger)، دو کانکتور صفحه‌نمایش را فشار دهید و به برد اصلی (logic board) متصل کنید.
سعی نکنید کانکتور را با زور در جای خود قرار دهید. اگر در این کار مشکل دارید، موقعیت آن را اصلاح کرده و دوباره تلاش کنید.
با استفاده از انگشت یا سرِ تختِ ابزار بازکننده (اسپاجر)، کانکتور باتری را فشار دهید و به برد اصلی متصل کنید.
در این مرحله میتوانید قبل از بستن کامل آیفون، تعمیرات اعمال شده را آزمایش کنید. آیفون را روشن کنید و مطمئن شوید که به درستی کار می‌کند. سپس آن را خاموش کرده و مراحل سرهم‌بندی را ادامه دهید.
اگر آیفون روشن نشد، آن را به منبع برق (شارژ) متصل کرده و دوباره تلاش کنید.
لبه‌ی بالایی درپوش کانکتور باتری را زیر لبه‌ی محل برش‌خورده قرار دهید.
مطمئن شوید که هر دو زبانه زیر آن لبه قرار گرفته‌اند.
درپوش را از سمت سوراخ پیچ تراز کرده و در جای خود قرار دهید.
برای نصب پیچ ۱٫۲ میلی‌متری و محکم کردن درپوش کانکتور باتری، از پیچ‌گوشتی JIS 00 استفاده کنید.
لبه‌ی سمت چپِ درپوشِ کانکتورِ صفحه‌نمایش را زیر لبه‌ی بریدگی قرار دهید.
درپوش را از سمت سوراخ پیچ آن تراز کرده و در جای خود بگذارید.
برای نصب پیچ ۱٫۲ میلی‌متری و محکم کردن درپوش کانکتور صفحه‌نمایش، از پیچ‌گوشتی JIS 00 استفاده کنید.
با یک دست، صفحه‌نمایش را ثابت نگه دارید.
با استفاده از انگشتان یا ابزار بازکننده (اسپاجر)، تمام لایه‌های محافظِ دور تا دور را جدا کنید تا چسب نمایان شود.
مراقب باشید که هیچ چیزی با چسبِ نمایان‌شده تماس پیدا نکند.
داخل دستگاه را بررسی کنید تا اگر لایه محافظی باقی مانده است، آن را بردارید. نباید هیچ لایه محافظی باقی مانده باشد.
صفحه نمایش را روی فریم قرار دهید و کار را از لبه بالایی شروع کنید.
اگر هنگام قرار دادن صفحه با مقاومت مواجه شدید، ممکن است یکی از گیره‌های پیرامونی از جای خود خم شده و در حال له شدن زیر فریم باشد. محل مقاومت را بررسی کنید و هرگونه گیره خم‌شده را به‌آرامی صاف کنید.
مطمئن شوید که لبه صفحه نمایش هیچ‌یک از کابل‌ها را تحت فشار قرار نمی‌دهد یا گیر نمی‌اندازد.
لبه‌های آیفون را فشار دهید تا صفحه نمایش کاملاً هم‌سطح و تراز با فریم قرار گیرد.
دور تا دور لبه‌های آیفون را محکم فشار دهید.
با استفاده از سشوار یا تفنگ حرارتی، لبه‌های دور تا دور صفحه‌نمایش را تا حدی گرم کنید که هنگام لمس آن احساس داغی داشته باشد.
این گرما چسب را نرم کرده و به ایجاد اتصال بهتر کمک می‌کند.
برای نصب دو پیچ ۷٫۵ میلی‌متری در دو طرف درگاه شارژ، از پیچ‌گوشتی Pentalobe مدل P2 استفاده کنید.
