آموزش تعویض جک هدفون مک بوک پرو M4
این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)
- میزان سختی : متوسط
- زمان مورد نیاز : ۱ - ۲ ساعت
- تعداد مراحل : ۵۴
از این راهنما برای تعویض جک هدفونِ خراب یا معیوب در مک‌بوک پرو ۱۴ اینچی مدل اواخر ۲۰۲۴ (M4) استفاده کنید.
اگر باتری دستگاه شما باد کرده است، اقدامات احتیاطی لازم را رعایت کرده و باتری را تعویض نمایید.
برخی از تصاویر این راهنما مربوط به مدل‌های قبلی مک‌بوک پرو هستند و ممکن است تفاوت‌های ظاهری جزئی داشته باشند، اما این تفاوت‌ها تأثیری بر روند انجام کار نخواهند داشت.
پیش از شروع تعمیر، اجازه دهید شارژ باتری مک‌بوک شما به زیر ۲۵ درصد برسد؛ اگر باتریِ دارای شارژ در حین تعمیر آسیب ببیند، ممکن است آتش بگیرد.
مک‌بوک خود را کاملاً خاموش کنید، درِ آن را ببندید و دستگاه را برگردانید. تا زمانی که اتصال باتری را به‌صورت فیزیکی قطع نکرده‌اید، درِ دستگاه را بسته نگه دارید.
کابل MagSafe و هرگونه لوازم جانبی متصل به مک‌بوک را جدا کنید.
در حین انجام این تعمیر، مراقب تک‌تک پیچ‌ها باشید و اطمینان حاصل کنید که هر کدام دقیقاً در همان محل اصلی خود بسته می‌شوند.
برای باز کردن هشت پیچِ نگهدارنده‌ی قاب زیرین، از پیچ‌گوشتی P5 Pentalobe استفاده کنید:
چهار پیچ به طول ۹٫۲ میلی‌متر در امتداد لبه‌ی پشتی (نزدیک لولای صفحه‌نمایش)
چهار پیچ به طول ۵ میلی‌متر در امتداد لبه‌ی جلویی (نزدیک ترک‌پد)
گیره‌های کشویی در امتداد لبه‌ی پشتی مک‌بوک، قاب زیری را در جای خود نگه داشته‌اند. در این مرحله، باید قاب زیر را در جهت مخالف لولاها حرکت دهید تا از این گیره‌ها آزاد شود.
سرِ تختِ ابزار بازکننده (spudger) را بین قاب زیر و لولای سمت راستِ نمایشگر قرار دهید.
با تکیه دادن ابزار روی لولا، قاب زیر را از آن دور کنید (با اهرم کردن ابزار، قاب را به سمت بیرون فشار دهید).
همین کار را برای لولای سمت چپ نیز تکرار کنید.
پس از آزاد کردن گیره‌های کشویی در لبه‌ی پشتی، چهار گیره‌ی دیگر، قاب زیر را به فریم متصل نگه می‌دارند:
دو گیره در نزدیکی بریدگی‌های موجود در فریم
دو گیره در نزدیکی بخش میانی قاب زیر
هنگام جدا کردن قاب زیری از فریم، با آزاد شدن هر یک از این چهار گیره، صدای «تق» مشخصی را خواهید شنید و آن را احساس خواهید کرد.
برای جلوگیری از آسیب دیدن بلندگوها، ابزار خود را در نزدیکی بخش جلوییِ محل‌های برش‌خورده برای بلندگوها، بیش از ۱ سانتی‌متر (کمی کمتر از نیم اینچ) وارد نکنید.
سرِ تختِ ابزار بازکننده (spudger) را در قسمت جلوییِ شکافِ سمت راستِ فریم وارد کنید.
ابزار را به سمت عقبِ شکاف بلغزانید و با اهرم کردن آن به سمت بالا، دو گیره سمت راست را آزاد کنید.
همین کار را برای شکاف بلندگوی سمت چپ نیز تکرار کنید تا دو گیره سمت چپ آزاد شوند.
درپوش زیر را جدا کنید.
برای نصب مجدد درپوش زیر:
آن را در جای خود قرار دهید و گیره‌های کشویی را با لبه‌ی پشتی مک‌بوک هم‌تراز کنید. درپوش را به سمت پایین فشار دهید و آن را به سمت لبه‌ی پشتی بلغزانید تا گیره‌ها در جای خود درگیر شوند.
هنگامی که یک سمت درگیر میشود، ممکن است سمت دیگر از حالت تراز خارج شود؛ بنابراین هنگام فشار دادن، هر دو سمت را بررسی کنید.
پس از اینکه گوشه‌های پشتی درپوش زیرین محکم و کاملاً هم‌سطح با بدنه (فریم) قرار گرفتند، بخش میانی درپوش را به سمت پایین فشار دهید تا چهار گیره‌ی باقی‌مانده نیز درگیر شوند.
صدای جا افتادن هر گیره را خواهید شنید و حس خواهید کرد.
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ ۲٫۱ میلی‌متری را که درپوش کانکتور ترک‌پد را نگه داشته‌اند، باز کنید.
پوشش کانکتور ترک‌پد را بردارید.
با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور فشاری ترک‌پد را اهرم کرده و از روی برد اصلی (logic board) جدا کنید.
برای اتصال مجدد کانکتورهای فشاری (مانند این مورد)، ابتدا آن را با دقت تراز کنید و یک سمت آن را فشار دهید تا با صدای «کلیک» در جای خود قرار گیرد؛ سپس همین کار را برای سمت دیگر تکرار کنید. از اعمال نیروی بیش از حد خودداری کنید، زیرا اگر کانکتور به‌درستی تراز نشده باشد، ممکن است پین‌ها خم شده و آسیب دائمی ایجاد شود.
یک چسب ملایم، کابل ترک‌پد را به برد باتری متصل نگه داشته است.
کابل ترک‌پد را از روی برد باتری جدا کنید و آن را به سمت لبه جلویی مک‌بوک هدایت کنید.
مراقب باشید که کابل تا نخورد یا آسیب نبیند.
کابل داده باتری به برد باتری و برد اصلی (logic board) چسبانده شده است. در مراحل بعدی، باید آن را جدا کرده، چسبش را باز کنید و آن را بردارید.
یک iOpener را گرم کنید و به مدت ۳۰ ثانیه روی کابل داده باتری قرار دهید تا چسب آن نرم شود.
اگر iOpener ندارید، می‌توانید از سشوار برای گرم کردن ملایم کابل استفاده کنید. مراقب باشید که باتری بیش از حد داغ نشود، زیرا این کار خطر آتش‌سوزی به همراه دارد.
با استفاده از پنس، نواری را که روی کانکتور ZIF کابل داده باتری (روی برد باتری) قرار دارد، جدا کنید.
با نوک ابزار اسپاجر (spudger)، زبانه قفل‌کننده کوچک روی کانکتور ZIF کابل داده باتری (موجود بر روی برد باتری) را به سمت بالا برگردانید.
با استفاده از موچین، کانکتور را مستقیماً از سوکت آن بیرون بکشید تا از برد باتری جدا شود.
با استفاده از موچین، نواری را که روی کانکتور ZIF کابل داده باتری بر روی برد اصلی (Logic Board) قرار دارد، جدا کنید و سپس کابل را مستقیماً از سوکت آن بیرون بکشید تا اتصال آن با برد باتری قطع شود.
با استفاده از نوک ابزار اسپاجر (spudger)، زبانه قفل‌کننده کوچک روی کانکتور ZIF مربوط به داده‌های باتری در برد اصلی را به سمت بالا برگردانید.
با استفاده از موچین، گلویی کابل را بگیرید و آن را به‌صورت مستقیم از سوکت بیرون بکشید تا از برد اصلی (Logic Board) جدا شود.
کابل دیتای باتری با چسبی ضعیف به برد باتری و برد اصلی (logic board) متصل شده است.
نوک ابزار بازکننده (پیک) را بین بخش بالایی کابل دیتای باتری و برد اصلی بلغزانید تا اتصال چسبی جدا شود.
پیک را بین بخش پایینی کابل و پیچ نقره‌ای‌رنگِ دارای سرِ پهن بلغزانید تا باقی‌مانده چسب جدا شود.
کابل داده باتری را جدا کنید.
برای باز کردن پیچِ سرپهن به طول ۳٫۹ میلی‌متر که کانکتور باتری اصلی را نگه داشته است، از یک پیچ‌گوشتی Torx Plus سایز 5IP استفاده کنید.
با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور اصلی باتری را از روی برد باتری بلند کرده و اتصال آن را قطع کنید.
کانکتور را تا حدی بالا بیاورید که در حین تعمیر به‌طور تصادفی اتصال برقرار نکند، اما مراقب باشید زاویه آن از ۴۵ درجه فراتر نرود تا دچار شکستگی نشود.
برای ایمنی بیشتر، یک لایه عایق (غیررسانا)، مانند تکه‌ای از یک کارت بازی، بین کانکتور و برد قرار دهید.
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، سه پیچ ۲٫۱ میلی‌متری را که درپوش و براکت کانکتور آنتن را نگه داشته‌اند، باز کنید.
درپوش را بردارید.
یکی از شاخک‌های پنس سرکج خود را زیر بخش فلزیِ یکی از کانکتورهای آنتن قرار دهید و آن را به‌آرامی به سمت بالا بکشید تا جدا شود.
فقط بخش‌های فلزی کانکتورها را بلند کنید؛ کابل‌ها را نکشید.
این کار را برای دو کانکتور دیگر آنتن نیز تکرار کنید.
برای اتصال مجدد این کابل‌های آنتن، هر کابل را روی سوکت مربوطه نگه دارید و با سرِ تختِ ابزار اسپاجر (spudger) روی آن فشار دهید تا کانکتور در جای خود جا بیفتد.
با استفاده از پیچ‌گوشتی Pentalobe مدل P2، نه پیچ ۱.۶ میلی‌متریِ نگهدارنده نوار آنتن را باز کنید.
هنگام بستن مجدد، این پیچ‌ها را بیش از حد سفت نکنید؛ ابتدا مطمئن شوید که پیچ‌ها به‌درستی در جای خود قرار گرفته و رزوه شده‌اند، سپس آن‌ها را فقط تا حدی سفت کنید که محکم شوند.
با استفاده از پیچ‌گوشتی Torx Plus مدل 5IP، شش پیچ باقی‌مانده که نوار آنتن را نگه داشته‌اند باز کنید:
چهار پیچ ۳.۲ میلی‌متری
دو پیچ ۷.۵ میلی‌متری
میله آنتن را جدا کنید.
با استفاده از پیچ‌گوشتی Torx مدل 3IP، نُه پیچ به طول ۲٫۱ میلی‌متر را که چهار درپوش کانکتور را در سمت راست برد اصلی (Logic Board) نگه داشته‌اند، باز کنید.
با استفاده از موچین یا انگشتان خود، چهار درپوش کانکتور را از سمت راست برد اصلی (Logic Board) جدا کنید.
با نوک ابزار اسپاجر (spudger)، کانکتور فشاری سنسور زاویه درپوش را به سمت بالا اهرم کرده و جدا کنید.
از سرِ تخت ابزار اسپاجر (spudger) استفاده کنید تا کانکتور فشاری پورت MagSafe را به سمت بالا اهرم کرده و جدا کنید.
با استفاده از سرِ تخت ابزار اسپاجر (spudger)، دو کانکتور فشاری پورت USB-C را به سمت بالا اهرم کرده و جدا کنید.
با نوک ابزار اسپاجر (spudger)، کانکتور فشاری جک هدفون را به سمت بالا اهرم کرده و جدا کنید.
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ ۲ میلی‌متری را که درپوش کانکتور Touch ID را در گوشه بالا سمت چپ برد اصلی (Logic Board) نگه داشته‌اند، باز کنید.
پوشش کانکتور تاچ‌آیدی (Touch ID) را جدا کنید.
با نوک ابزار اسپاجر (spudger)، کانکتور فشاری Touch ID را به سمت بالا اهرم کرده و جدا کنید.
با استفاده از موچین، نواری را که روی کانکتور ZIF میکروفون (در سمت راست فن) قرار دارد، جدا کنید.
با نوک ابزار اسپاجر (spudger)، زبانه قفل‌کننده روی سر کانکتور را به سمت بالا برگردانید.
با استفاده از موچین، قسمت گلویی کابل را بگیرید و آن را به‌صورت مستقیم از سوکت بیرون بکشید تا جدا شود.
نوار چسبی را که روی کانکتور ZIF بلندگوی سمت چپ (واقع در سمت راست برد اصلی) قرار دارد، کنار بزنید.
زبانه قفل‌کننده روی سر کانکتور را به سمت بالا برگردانید.
کابل را به‌صورت مستقیم از سوکت بیرون بکشید تا اتصال آن قطع شود.
کابل فن به برد اصلی (Logic Board) چسبانده شده است. برای جلوگیری از آسیب دیدن سوکت یا کابل، پیش از جدا کردن چسب، باید قفل کانکتور ZIF را باز کنید.
نوار چسبی را که روی کانکتور ZIF فن قرار دارد، کنار بزنید.
زبانه کوچک قفل‌کننده را در قسمت سرِ کانکتور به سمت بالا برگردانید.
نوک ابزار بازکننده را زیر کابل فن بلغزانید تا چسبی که آن را به برد اصلی (Logic Board) متصل نگه داشته است، جدا شود.
برای جدا کردن کانکتور فن، آن را مستقیم از سوکتش بیرون بکشید.
نوار چسبی را که روی کانکتور ZIF بلندگوی سمت راست (در سمت چپ برد اصلی) قرار دارد، کنار بزنید.
زبانه قفل‌کننده روی سرِ کانکتور را به سمت بالا برگردانید.
کابل را مستقیم از سوکت بیرون بکشید تا جدا شود.
نوار چسبی را که روی کانکتور صفحه‌کلید (در سمت راست کانکتور باتری اصلی) قرار دارد، به عقب بکشید.
با استفاده از یک ابزار بازکننده یا ناخن تمیز، زبانه قفل‌کننده روی سرِ کانکتور صفحه‌کلید را به سمت بالا برگردانید.
برای جدا کردن کانکتور صفحه‌کلید، آن را مستقیم از سوکتش بیرون بکشید.
نوار چسبی را که روی کانکتور نور پس‌زمینه صفحه‌کلید (در سمت راست کانکتور اصلی صفحه‌کلید) قرار دارد، کنار بزنید.
زبانه قفل‌کننده روی سرِ کانکتور را به سمت بالا برگردانید.
کانکتور را به‌صورت مستقیم از سوکت آن بیرون بکشید تا جدا شود.
با استفاده از پیچ‌گوشتی Torx T6، سه پیچ موجود در لبه‌های بالایی و سمت چپ را باز کنید:
دو پیچ به طول ۴٫۶ میلی‌متر
یک پیچ به طول ۵٫۶ میلی‌متر
با استفاده از پیچ‌گوشتی Torx Plus 5IP، هشت پیچ موجود در لبه سمت راست، لبه پایینی و روی فن را باز کنید:
دو پیچ به طول ۳٫۸ میلی‌متر با گلِ (سرِ) نقره‌ای
دو پیچ به طول ۳٫۷ میلی‌متر با گلِ (سرِ) کوچک و مشکی
دو پیچ به طول ۵٫۱ میلی‌متر
دو پیچ به طول ۳٫۶ میلی‌متر در امتداد لبه سمت چپ فن
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ ۳٫۷ میلی‌متری را که بخش میانی برد اصلی (Logic Board) را نگه داشته‌اند، باز کنید.
کابل‌های سمت راست را به‌آرامی به سمت بالا تا کنید تا در مراحل بعدی به برد اصلی (Logic Board) گیر نکنند.
یک واشر لاستیکی روی فن و هیت‌سینک قرار دارد و با چسبی ملایم در جای خود محکم شده است.
یک ابزار بازکننده (پیک) را بین فن و واشر لاستیکی بلغزانید تا اتصال چسبی آن‌ها را جدا کنید.
واشر را از روی فن جدا کنید.
واشر همچنان به هیت‌سینک متصل است؛ فعلاً آن را در جای خود باقی بگذارید.
ابزار اولیه خود را بین لبه سمت چپ کابل حسگر Touch ID و برد اصلی وارد کنید تا چسب آن جدا شود.
مراقب باشید که هنگام کار، برد اصلی به هیچ‌یک از هشت کابلِ سمت راستِ فریم گیر نکند.
ابزار اسپاجر (spudger) را بین لبه‌ی سمت راستِ برد اصلی و فریم قرار دهید.
آن را به سمت بالا اهرم کنید تا بتوانید برد اصلی را با انگشتان خود بگیرید.
برد اصلی را از روی فن بلند کرده و کمی به سمت پایین جابه‌جا کنید.
این کار باعث میشود پورت‌های سمت چپ از بدنه (فریم) آزاد شوند.
برد اصلی (Logic Board) را به سمت راست بکشید تا پورت‌های موجود در لبه‌ی سمت چپ آن از فریم آزاد شوند.
برد اصلی را بردارید.
هنگام بستن مجدد دستگاه، دقت کنید که هنگام قرار دادن برد اصلی در جای خود، هیچ‌یک از ۱۵ کابل در زیر آن گیر نکنند.
برای کنار نگه داشتن کابل‌ها و جلوگیری از مزاحمت آن‌ها، از ابزار اسپاجر (spudger) یا تکه‌های چسب استفاده کنید.

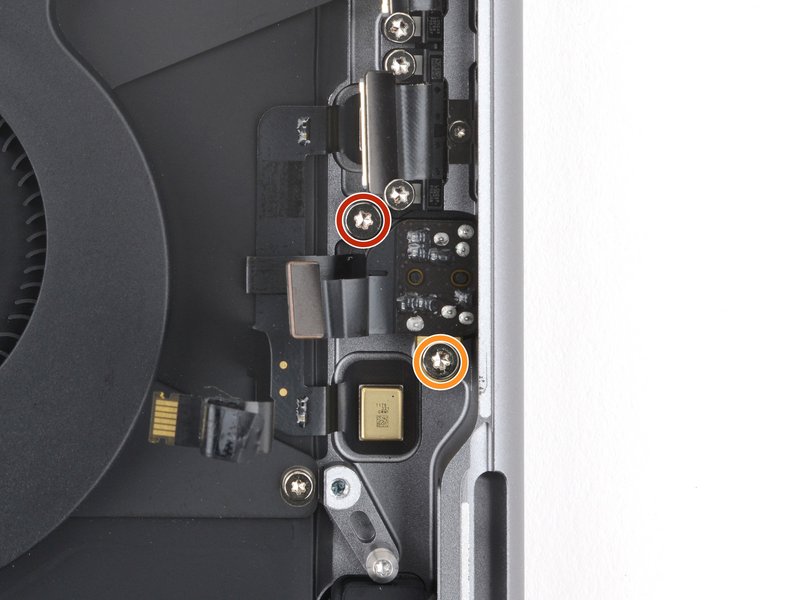

با استفاده از پیچ‌گوشتی Torx Plus سایز 5IP، دو پیچی را که جک هدفون را نگه داشته‌اند باز کنید:
یک پیچ به طول ۵٫۷ میلی‌متر
یک پیچ به طول ۳٫۵ میلی‌متر
جک هدفون را جدا کنید.
منبع: iFixit
