تعویض ترک پد مک بوک پرو (M4) ۱۴ اینچ ۲۰۲۴

آموزش تعویض ترک پد مک بوک پرو M4

این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.

(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)

از این راهنما برای تعویض ترک‌پد (Trackpad) خراب یا غیرپاسخگو در مک‌بوک پرو ۱۴ اینچی مدل اواخر ۲۰۲۴ (M4) استفاده کنید.

اگر باتری دستگاه شما باد کرده است، اقدامات احتیاطی لازم را رعایت کرده و باتری را تعویض نمایید.

برخی از تصاویر این راهنما مربوط به مدل‌های قبلی مک‌بوک پرو هستند و ممکن است تفاوت‌های ظاهری جزئی داشته باشند، اما این تفاوت‌ها تأثیری بر روند انجام کار نخواهند داشت.

پیش از شروع تعمیر، اجازه دهید شارژ باتری مک‌بوک شما به زیر ۲۵ درصد برسد؛ اگر باتریِ دارای شارژ در حین تعمیر آسیب ببیند، ممکن است آتش بگیرد.

مک‌بوک خود را کاملاً خاموش کنید، درِ آن را ببندید و دستگاه را برگردانید. تا زمانی که اتصال باتری را به‌صورت فیزیکی قطع نکرده‌اید، درِ دستگاه را بسته نگه دارید.

کابل MagSafe و هرگونه لوازم جانبی متصل به مک‌بوک را جدا کنید.

در حین انجام این تعمیر، مراقب تک‌تک پیچ‌ها باشید و اطمینان حاصل کنید که هر کدام دقیقاً در همان محل اصلی خود بسته می‌شوند.

برای باز کردن هشت پیچِ نگهدارنده‌ی قاب زیرین، از پیچ‌گوشتی P5 Pentalobe استفاده کنید:

چهار پیچ به طول ۹٫۲ میلی‌متر در امتداد لبه‌ی پشتی (نزدیک لولای صفحه‌نمایش)

چهار پیچ به طول ۵ میلی‌متر در امتداد لبه‌ی جلویی (نزدیک ترک‌پد)

گیره‌های کشویی در امتداد لبه‌ی پشتی مک‌بوک، قاب زیری را در جای خود نگه داشته‌اند. در این مرحله، باید قاب زیر را در جهت مخالف لولاها حرکت دهید تا از این گیره‌ها آزاد شود.

سرِ تختِ ابزار بازکننده (spudger) را بین قاب زیر و لولای سمت راستِ نمایشگر قرار دهید.

با تکیه دادن ابزار روی لولا، قاب زیر را از آن دور کنید (با اهرم کردن ابزار، قاب را به سمت بیرون فشار دهید).

همین کار را برای لولای سمت چپ نیز تکرار کنید.

پس از آزاد کردن گیره‌های کشویی در لبه‌ی پشتی، چهار گیره‌ی دیگر، قاب زیر را به فریم متصل نگه می‌دارند:

دو گیره در نزدیکی بریدگی‌های موجود در فریم

دو گیره در نزدیکی بخش میانی قاب زیر

هنگام جدا کردن قاب زیری از فریم، با آزاد شدن هر یک از این چهار گیره، صدای «تق» مشخصی را خواهید شنید و آن را احساس خواهید کرد.

برای جلوگیری از آسیب دیدن بلندگوها، ابزار خود را در نزدیکی بخش جلوییِ محل‌های برش‌خورده برای بلندگوها، بیش از ۱ سانتی‌متر (کمی کمتر از نیم اینچ) وارد نکنید.

سرِ تختِ ابزار بازکننده (spudger) را در قسمت جلوییِ شکافِ سمت راستِ فریم وارد کنید.

ابزار را به سمت عقبِ شکاف بلغزانید و با اهرم کردن آن به سمت بالا، دو گیره سمت راست را آزاد کنید.

همین کار را برای شکاف بلندگوی سمت چپ نیز تکرار کنید تا دو گیره سمت چپ آزاد شوند.

درپوش زیر را جدا کنید.

برای نصب مجدد درپوش زیر:

آن را در جای خود قرار دهید و گیره‌های کشویی را با لبه‌ی پشتی مک‌بوک هم‌تراز کنید. درپوش را به سمت پایین فشار دهید و آن را به سمت لبه‌ی پشتی بلغزانید تا گیره‌ها در جای خود درگیر شوند.

هنگامی که یک سمت درگیر می‌شود، ممکن است سمت دیگر از حالت تراز خارج شود؛ بنابراین هنگام فشار دادن، هر دو سمت را بررسی کنید.

پس از اینکه گوشه‌های پشتی درپوش زیرین محکم و کاملاً هم‌سطح با بدنه (فریم) قرار گرفتند، بخش میانی درپوش را به سمت پایین فشار دهید تا چهار گیره‌ی باقی‌مانده نیز درگیر شوند.

صدای جا افتادن هر گیره را خواهید شنید و حس خواهید کرد.

با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ ۲٫۱ میلی‌متری را که درپوش کانکتور ترک‌پد را نگه داشته‌اند، باز کنید.

پوشش کانکتور ترک‌پد را بردارید.

با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور فشاری ترک‌پد را اهرم کرده و از روی برد اصلی (logic board) جدا کنید.

برای اتصال مجدد کانکتورهای فشاری (مانند این مورد)، ابتدا آن را با دقت تراز کنید و یک سمت آن را فشار دهید تا با صدای «کلیک» در جای خود قرار گیرد؛ سپس همین کار را برای سمت دیگر تکرار کنید. از اعمال نیروی بیش از حد خودداری کنید، زیرا اگر کانکتور به‌درستی تراز نشده باشد، ممکن است پین‌ها خم شده و آسیب دائمی ایجاد شود.

یک چسب ملایم، کابل ترک‌پد را به برد باتری متصل نگه داشته است.

کابل ترک‌پد را از روی برد باتری جدا کنید و آن را به سمت لبه جلویی مک‌بوک هدایت کنید.

مراقب باشید که کابل تا نخورد یا آسیب نبیند.

کابل داده باتری به برد باتری و برد اصلی (logic board) چسبانده شده است. در مراحل بعدی، باید آن را جدا کرده، چسبش را باز کنید و آن را بردارید.

یک iOpener را گرم کنید و به مدت ۳۰ ثانیه روی کابل داده باتری قرار دهید تا چسب آن نرم شود.

اگر iOpener ندارید، می‌توانید از سشوار برای گرم کردن ملایم کابل استفاده کنید. مراقب باشید که باتری بیش از حد داغ نشود، زیرا این کار خطر آتش‌سوزی به همراه دارد.

با استفاده از پنس، نواری را که روی کانکتور ZIF کابل داده باتری (روی برد باتری) قرار دارد، جدا کنید.

با نوک ابزار اسپاجر (spudger)، زبانه قفل‌کننده کوچک روی کانکتور ZIF کابل داده باتری (موجود بر روی برد باتری) را به سمت بالا برگردانید.

با استفاده از موچین، کانکتور را مستقیماً از سوکت آن بیرون بکشید تا از برد باتری جدا شود.

با استفاده از موچین، نواری را که روی کانکتور ZIF کابل داده باتری بر روی برد اصلی (Logic Board) قرار دارد، جدا کنید و سپس کابل را مستقیماً از سوکت آن بیرون بکشید تا اتصال آن با برد باتری قطع شود.

با استفاده از نوک ابزار اسپاجر (spudger)، زبانه قفل‌کننده کوچک روی کانکتور ZIF مربوط به داده‌های باتری در برد اصلی را به سمت بالا برگردانید.

با استفاده از موچین، گلویی کابل را بگیرید و آن را به‌صورت مستقیم از سوکت بیرون بکشید تا از برد اصلی (Logic Board) جدا شود.

کابل دیتای باتری با چسبی ضعیف به برد باتری و برد اصلی (logic board) متصل شده است.

نوک ابزار بازکننده (پیک) را بین بخش بالایی کابل دیتای باتری و برد اصلی بلغزانید تا اتصال چسبی جدا شود.

پیک را بین بخش پایینی کابل و پیچ نقره‌ای‌رنگِ دارای سرِ پهن بلغزانید تا باقی‌مانده چسب جدا شود.

کابل داده باتری را جدا کنید.

برای باز کردن پیچِ سرپهن به طول ۳٫۹ میلی‌متر که کانکتور باتری اصلی را نگه داشته است، از یک پیچ‌گوشتی Torx Plus سایز 5IP استفاده کنید.

با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور اصلی باتری را از روی برد باتری بلند کرده و اتصال آن را قطع کنید.

کانکتور را تا حدی بالا بیاورید که در حین تعمیر به‌طور تصادفی اتصال برقرار نکند، اما مراقب باشید زاویه آن از ۴۵ درجه فراتر نرود تا دچار شکستگی نشود.

برای ایمنی بیشتر، یک لایه عایق (غیررسانا)، مانند تکه‌ای از یک کارت بازی، بین کانکتور و برد قرار دهید.

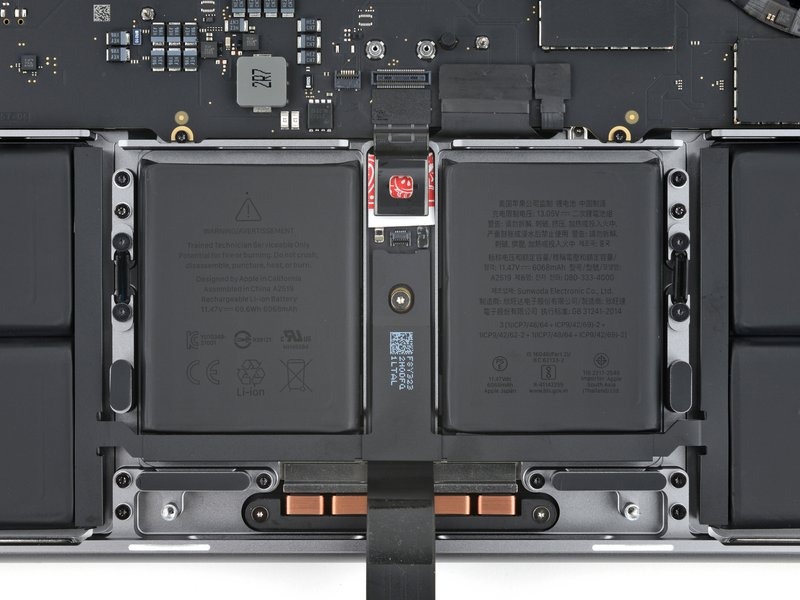

با استفاده از پیچ‌گوشتی Torx Plus مدل 5IP، ده پیچ ۵٫۸ میلی‌متری را که ترک‌پد را در جای خود نگه داشته‌اند، باز کنید.

هنگام بستن مجدد دستگاه، ممکن است لازم باشد مک‌بوک را باز نگه دارید تا هم‌راستایی قطعات را حین سفت کردن پیچ‌ها بررسی کنید؛ ترک‌پد را طوری تنظیم کنید که لبه‌های آن با بدنه (فریم) اصطکاک نداشته باشند.

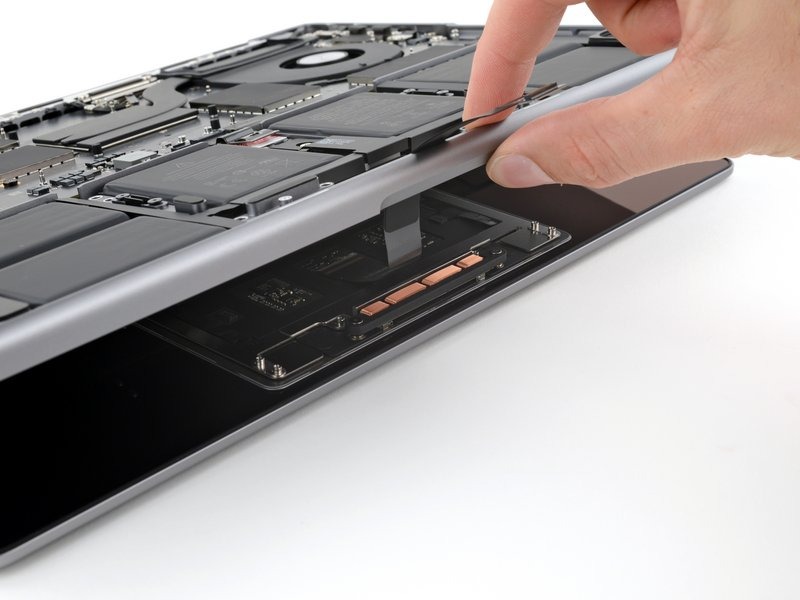

به‌آرامی بدنه مک‌بوک خود را از سمت صفحه‌نمایش بلند کنید و کابل ترک‌پد را از شکاف مخصوص آن عبور دهید.

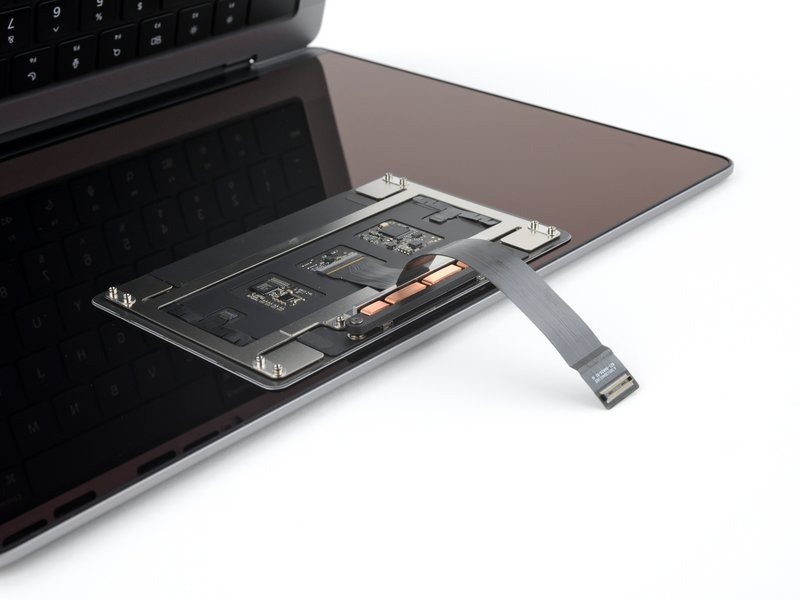

ترک‌پد روی صفحه‌نمایش باقی می‌ماند.

هنگام سرهم‌بندی مجدد، وقتی بدنه را روی ترک‌پد پایین می‌آورید، مطمئن شوید که تمام سوراخ‌های پیچ با سوراخ‌های مربوطه روی فریم هم‌تراز باشند.

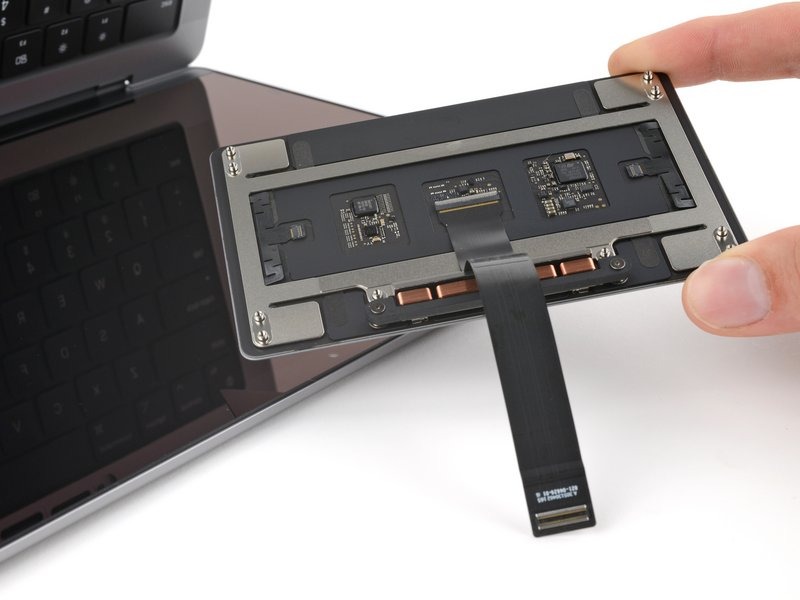

ترک‌پد را جدا کنید.

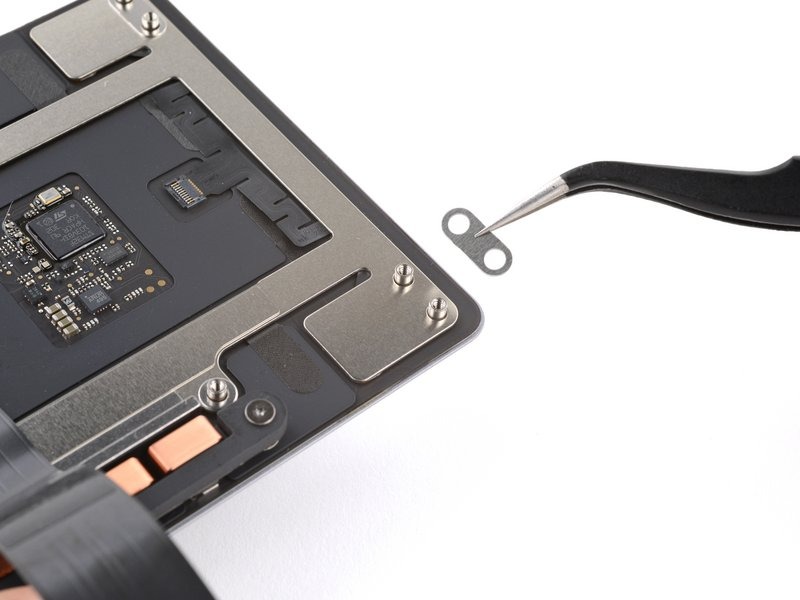

مراقب باشید که شش واشر فلزی کوچکِ روی پایه‌های پیچِ ترک‌پد را گم نکنید؛ بدون آن‌ها، ترک‌پد به‌درستی و هم‌سطح در جای خود (در قاب) قرار نمی‌گیرد.

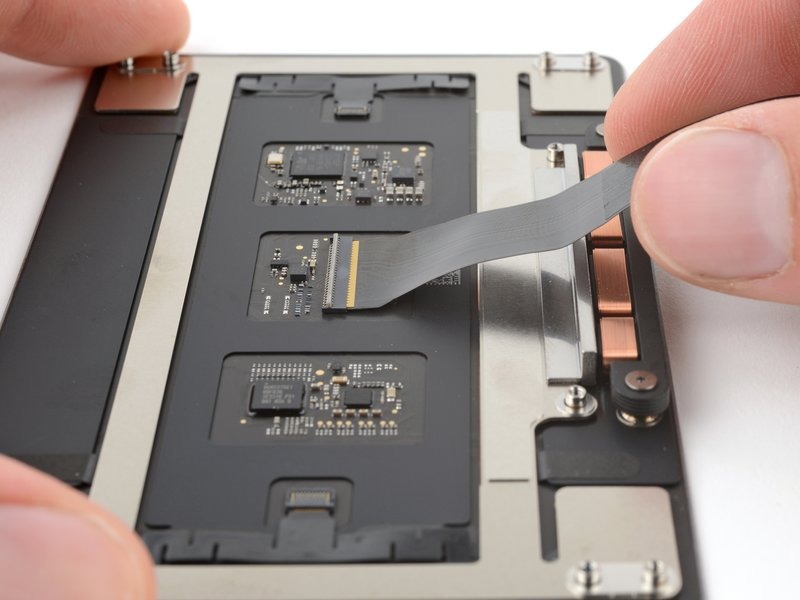

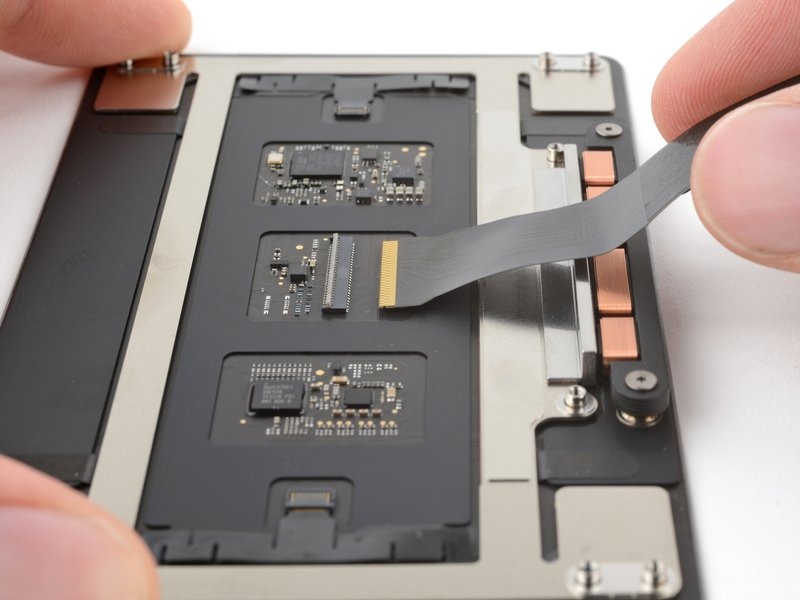

مراحل باقی‌مانده نشان می‌دهند که چگونه کابل ترک‌پد را جدا کنید تا آن را به ترک‌پد جدید خود منتقل نمایید.

قطعات کوچک بسیاری در اطراف کانکتور ترک‌پد قرار دارند. هنگام کار، بسیار مراقب باشید که با ابزار به آن‌ها فشار وارد نکنید یا آن‌ها را به زور جابه‌جا نکنید.

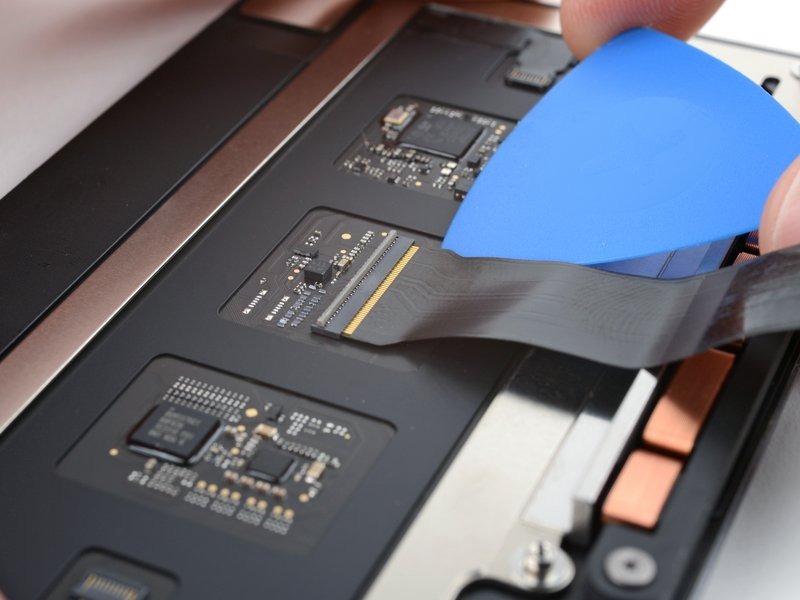

با استفاده از یک ابزار مخصوص باز کردن یا ناخن تمیز، زبانه قفل‌کننده روی کانکتور ZIF ترک‌پد را به سمت بالا برگردانید.
