آموزش تعویض باتری مک بوک پرو M4 Pro و M4 Max
این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.
(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)
- میزان سختی : متوسط
- زمان مورد نیاز : ۳۰ - ۴۵ دقیقه
- تعداد مراحل : ۳۰
از این راهنما برای تعویض باتری مک‌بوک پرو ۱۴ اینچی مدل ۲۰۲۴ (مجهز به تراشه‌های M4 Pro و M4 Max) استفاده کنید.
در مک‌بوک پرو، باتری با استفاده از چسب‌های کششی (stretch-release adhesives) در جای خود محکم شده است. از آنجا که برخی از این نوارهای چسبی در زیر ترک‌پد (trackpad) قرار دارند، برای دسترسی به آنها باید ابتدا ترک‌پد را جدا کنید.
برای انجام این تعمیر، به چسب مخصوص باتری (جهت نصب باتری جدید) نیاز خواهید داشت.
برخی از تصاویر موجود در این راهنما مربوط به مدل دیگری هستند و ممکن است تفاوت‌های ظاهری جزئی داشته باشند؛ با این حال، این موضوع تأثیری بر مراحل ذکر شده در راهنما نخواهد داشت.
پیش از شروع تعمیر، اجازه دهید شارژ باتری مک‌بوک شما به زیر ۲۵ درصد برسد؛ اگر باتریِ دارای شارژ در حین تعمیر آسیب ببیند، ممکن است آتش بگیرد.
مک‌بوک خود را کاملاً خاموش کنید، درِ آن را ببندید و دستگاه را برگردانید. تا زمانی که اتصال باتری را به‌صورت فیزیکی قطع نکرده‌اید، درِ دستگاه را بسته نگه دارید.
کابل MagSafe و هرگونه لوازم جانبی متصل به مک‌بوک را جدا کنید.
پیش از شروع کار، مک‌بوک پرو خود را کاملاً خاموش کرده و از برق بکشید. درِ لپ‌تاپ را ببندید و کل دستگاه را وارونه کنید.
با استفاده از پیچ‌گوشتی P5 Pentalobe، هشت پیچِ نگهدارنده‌ی قاب زیرین را باز کنید:
چهار پیچ ۹.۳ میلی‌متری
چهار پیچ ۵ میلی‌متری
در تمام مراحل این تعمیر، مراقب پیچ‌ها باشید و اطمینان حاصل کنید که هر پیچ دقیقاً در همان محل اصلی خود بسته میشود تا از آسیب دیدن دستگاه جلوگیری شود.
دستگیره مکنده را در نزدیکی لبه جلویی قاب زیرین و در فاصله‌ی میان سوراخ‌های پیچ، در جای خود محکم کنید.
دستگیره مکنده را به سمت بالا بکشید تا شکاف کوچکی زیر قاب زیرین ایجاد شود.
ابزار بازکننده را در شکافی که به‌تازگی ایجاد کرده‌اید، وارد کنید.
ابزار بازکننده را حول نزدیک‌ترین گوشه و سپس تا نیمهٔ طولِ کنارهٔ مک‌بوک پرو حرکت دهید.
با این کار، اولین گیرهٔ پنهانی که قاب زیرین را نگه داشته است، آزاد میشود. باید صدای آزاد شدن گیره را بشنوید و رها شدن آن را حس کنید.
مرحله قبل را در سمت دیگر تکرار کنید و با استفاده از ابزار بازکننده (پیک)، گیره دوم را آزاد نمایید.
گیره‌های کشویی در امتداد لبه‌ی پشتی مک‌بوک، قاب زیرین را محکم نگه داشته‌اند. جدا کردن این گیره‌ها ممکن است به نیروی زیادی نیاز داشته باشد؛ بنابراین برای محافظت از دستان خود در برابر لبه‌های تیز قاب زیرین، استفاده از دستکش را در نظر بگیرید.
برای آزاد کردن گیره‌های کشویی، قاب زیرین را محکم و به صورت جداگانه از هر گوشه، به سمت بیرون (دور از لبه‌ی پشتی) بکشید.
قاب زیرین را در تمام مدت موازی با بدنه‌ی مک‌بوک نگه دارید و تا زمانی که کاملاً جدا نشده است، آن را به سمت بالا نکشید.
درپوش زیرین را جدا کنید.
برای نصب مجدد درپوش زیرین:
آن را در جای خود قرار دهید و گیره‌های کشویی را با لبه‌ی پشتی مک‌بوک هم‌تراز کنید. درپوش را به سمت پایین فشار دهید و آن را به سمت لبه‌ی پشتی بلغزانید تا گیره‌ها در جای خود درگیر شوند.
هنگامی که یک سمت درگیر میشود، ممکن است سمت دیگر از حالت تراز خارج شود؛ بنابراین هنگام فشار دادن، هر دو سمت را بررسی کنید.
پس از اینکه گوشه‌های پشتی درپوش زیرین محکم و کاملاً هم‌سطح با بدنه (فریم) قرار گرفتند، بخش میانی درپوش را به سمت پایین فشار دهید تا چهار گیره‌ی باقی‌مانده نیز درگیر شوند.
صدای جا افتادن هر گیره را خواهید شنید و حس خواهید کرد.
هرگونه نواری را که روی کانکتور کابل دیتای برد باتری بر روی برد اصلی (Logic Board) قرار دارد، جدا کنید.
با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.
کابل داده‌ی برد باتری را با لغزاندن آن به بیرون از سوکتش روی برد اصلی (Logic Board) جدا کنید.
با استفاده از پیچ‌گوشتی Torx Plus سایز 3IP، دو پیچ به طول ۲٫۱ میلی‌متر را که براکت کابل ترک‌پد را به برد اصلی (Logic Board) متصل نگه داشته‌اند، باز کنید.
برای جدا کردن براکت کابل ترک‌پد، از موچین یا انگشتان خود استفاده کنید.
با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور فشاری کابل ترک‌پد را که به برد اصلی (logic board) متصل است، به آرامی بلند کرده و جدا کنید.
برای اتصال مجدد کانکتورهای فشاری (مانند این مورد)، ابتدا آن را با دقت تراز کنید و یک سمت آن را فشار دهید تا صدای «کلیک» جا افتادن آن شنیده شود؛ سپس همین کار را برای سمت دیگر تکرار کنید. از فشار دادنِ قسمت میانی کانکتور خودداری کنید. اگر کانکتور به درستی تراز نشده باشد، ممکن است پین‌ها خم شوند و آسیب دائمی ایجاد کنند.
کابل ترک‌پد با چسبی ملایم به فریم متصل شده است.
کابل ترک‌پد را از دستگاه جدا کنید و دقت داشته باشید که اتصال چسبی آن نیز باز شود.
هرگونه نواری را که روی کانکتور کابل دیتای برد باتری (در زیر پیچ بزرگ و تخت) قرار دارد، جدا کنید.
با استفاده از یک اسپاجر، زبانه قفل‌کننده روی کانکتور ZIF مربوط به کابل دادهٔ برد باتری را به‌آرامی بالا بکشید.
کابل داده‌ی برد باتری را با لغزاندن آن به بیرون از سوکتش روی برد باتری، جدا کنید.
کابل دیتای برد باتری با چسبی ضعیف به دستگاه متصل شده است.
نوک پنس سرتخت را زیر قسمت‌های چسب‌دار بلغزانید تا کابل از دستگاه جدا شود.
کابل دیتای برد باتری را جدا کنید.
برای باز کردن پیچ ۳٫۸ میلی‌متری با سرِ پهن که کانکتور برق باتری را نگه داشته است، از پیچ‌گوشتی Torx Plus مدل 5IP استفاده کنید.
با استفاده از سرِ تختِ ابزار اسپاجر (spudger)، کانکتور باتری را از روی برد باتری بلند کرده و آن را جدا کنید.
کانکتور را تا حدی بالا بیاورید که در حین تعمیر به‌طور تصادفی اتصال برقرار نکند، اما مراقب باشید که زاویه آن از ۴۵ درجه فراتر نرود تا به لولای آن آسیبی نرسد.
برای ایمنی بیشتر، یک حائل (مانند تکه‌ای از کارت بازی) بین کانکتور و برد قرار دهید.
با استفاده از یک پیچ‌گوشتی Torx Plus مدل 5IP، ده پیچ 5.7 میلی‌متری که مجموعه ترک‌پد را محکم می‌کنند، باز کنید:
اضافه کردن یک قفل‌کننده رزوه آبی کوچک به رزوه‌های پیچ در حین مونتاژ مجدد می‌تواند به جلوگیری از شل شدن پیچ‌ها به مرور زمان کمک کند.
ابتدا پیچ‌ها را شل ببندید و سپس قبل از سفت کردن آنها، تراز ترک‌پد را بررسی کنید.
صفحه نمایش را کمی باز کنید، اما مک‌بوک را همچنان به‌صورت وارونه (پشت‌ورو) نگه دارید. ترک‌پد باید جدا شده و به‌طور تخت روی صفحه نمایش قرار گیرد.
هنگام جدا کردن ترک‌پد، بسیار مراقب باشید که شش واشر فلزی کوچکِ قرارگرفته روی پایه‌های پیچ‌ها گم نشوند. (این واشرها با کوچک‌ترین تکانی ممکن است به اطراف پرتاب شده و گم شوند.)

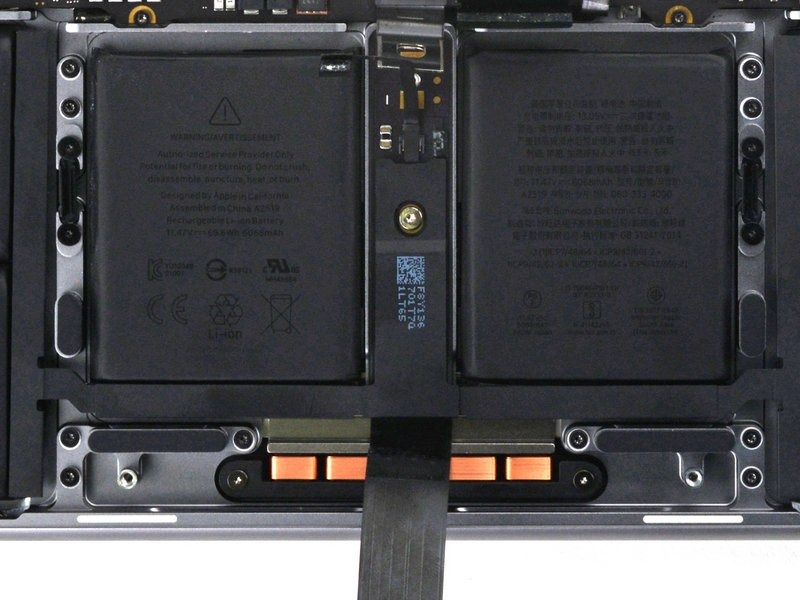

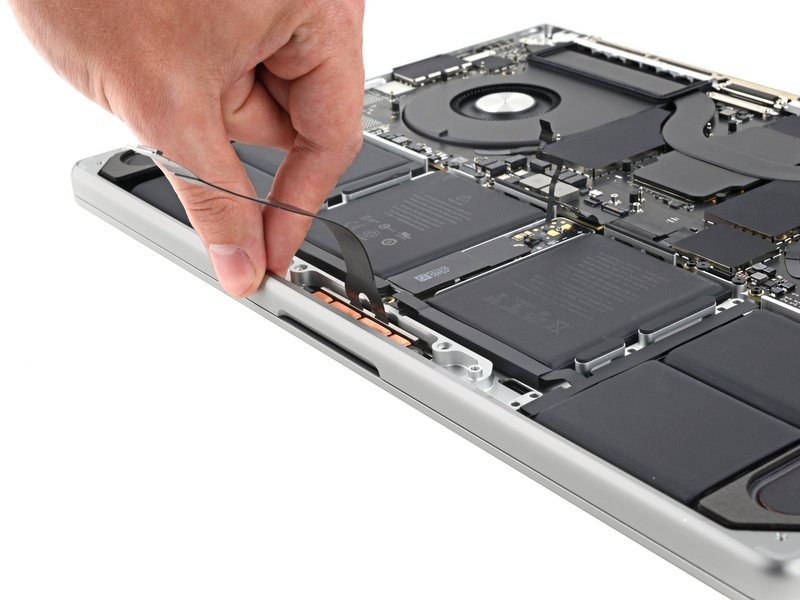

کابل نواری (فلت) ترک‌پد را با دقت از شکاف تعبیه‌شده در قاب عبور دهید.
ترک‌پد را جدا کنید.
هنگام مونتاژ مجدد، پیش از نصب ترک‌پد، اطمینان حاصل کنید که هر نه واشر در جای خود قرار دارند.
با استفاده از پیچ‌گوشتی تورکس T5، پیچ ۴ میلی‌متری را که برد باتری را در جای خود نگه داشته است، باز کنید.
در مجموع ۱۴ نوار چسبِ کششی وجود دارد که باتری را به بدنه (فریم) متصل نگه می‌دارند:
هشت نوار چسب وجود دارد که از قسمت زیرین دستگاه قابل دسترسی هستند.
شش نوار چسب دیگر نیز وجود دارد که از طریق محل قرارگیری ترک‌پد (تاچ‌پد) روی بدنه، قابل دسترسی هستند.

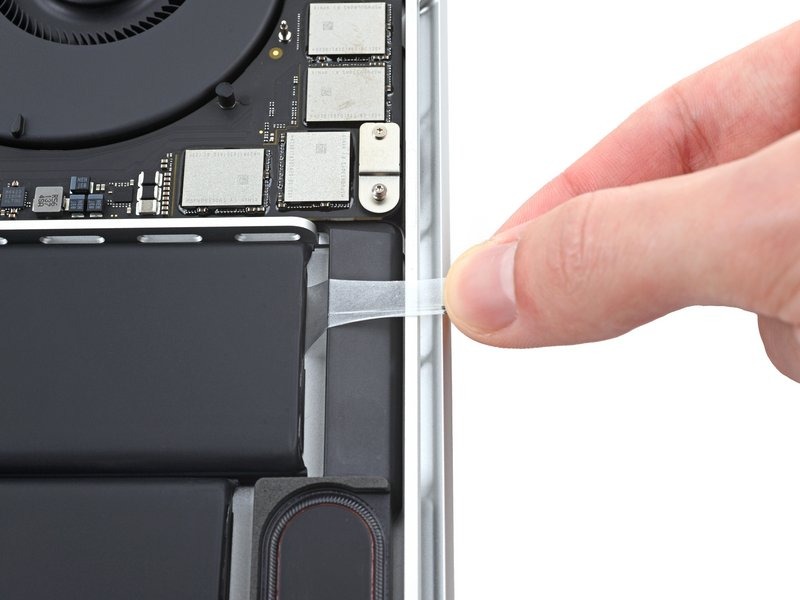

با استفاده از موچین یا انگشتان خود، زبانه سیاه یکی از نوارهای چسبنده را بگیرید.
نوار را به‌آرامی، به‌طور یکنواخت و با زاویه‌ای کم به بیرون بکشید. به آن فرصت کافی بدهید تا کش بیاید و از زیر باتری جدا شود.
اگر نوار چسب پاره شد، سعی کنید با استفاده از انگشتان خود یا یک موچین با نوک غیرتیز، آن را بگیرید و به کشیدن ادامه دهید.
این مراحل را برای تمام ۱۴ نوار چسبِ کششی (که با کشیدن جدا می‌شوند) تکرار کنید.
اگر موفق نشدید تمام چسب‌های کششی (که با کشیدن جدا می‌شوند) را بیرون بکشید، دو مرحله‌ی بعدی را دنبال کنید.
دقت کنید که با ابزار خود به باتری آسیب نرسانید (آن را سوراخ یا خم نکنید)؛ زیرا باتری سوراخ‌شده یا خم‌شده ممکن است مواد شیمیایی خطرناکی نشت دهد یا باعث آتش‌سوزی شود. اگر در بیرون آوردن باتری مشکل دارید، مقدار بیشتری ایزوپروپیل الکل به کار ببرید و دوباره تلاش کنید.
چند قطره ایزوپروپیل الکل با غلظت بالا (بیش از ۹۰ درصد) را در شکاف‌های اطرافِ بخشی از باتری که چسبیده است، بریزید.
مراقب باشید که ایزوپروپیل الکل به نزدیکی بلندگوها نرسد، زیرا باعث جدا شدن آنها از قاب دستگاه میشود.
یک تا دو دقیقه صبر کنید تا چسب‌ها شل شوند.

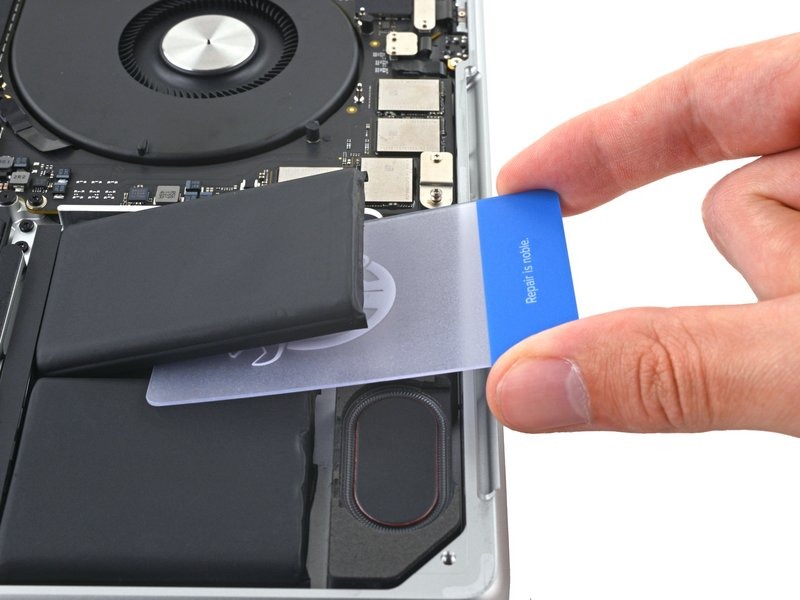

یک کارت پلاستیکی را بین باتری و قاب وارد کنید.
با استفاده از کارت، باتری را به سمت بالا اهرم کنید و هم‌زمان چسب را ببرید تا باتری از قاب جدا شود.

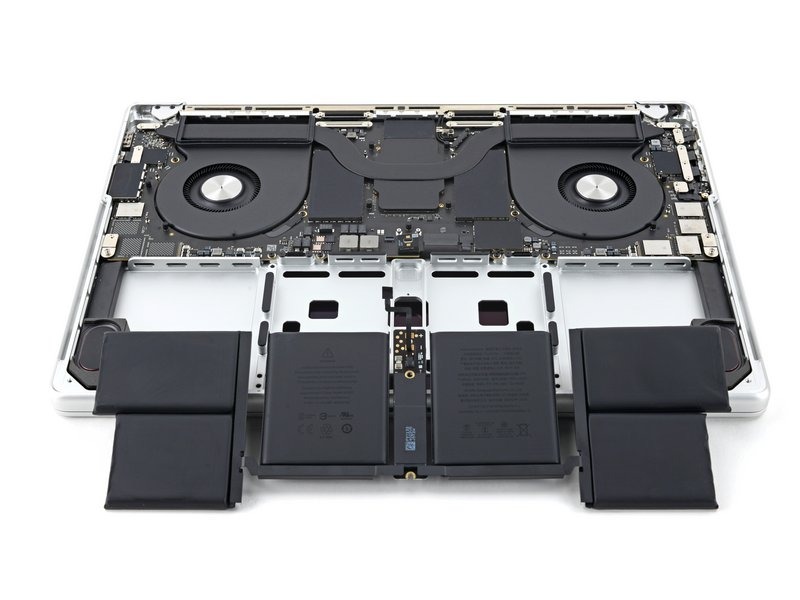

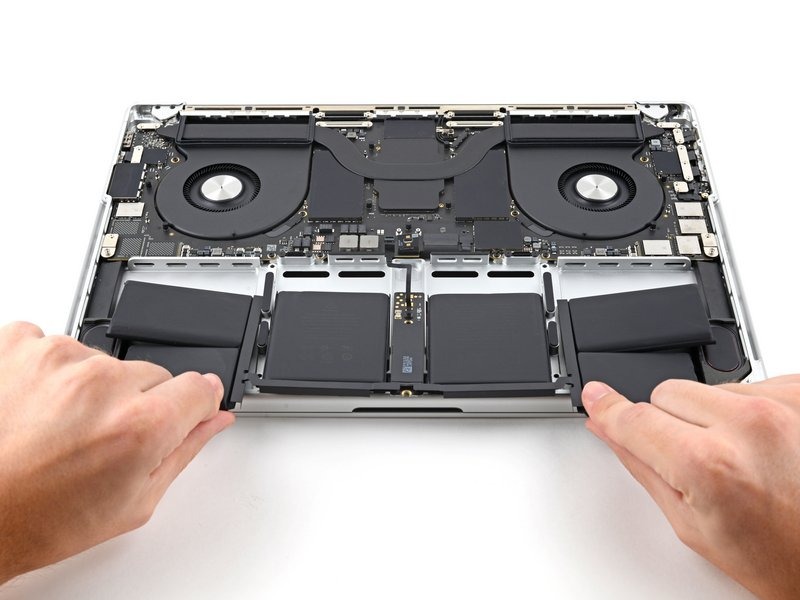

باتری را از قاب بیرون بکشید تا جدا شود.
اگر اثری از چسب باقی مانده است، آن را با چند قطره ایزوپروپیل الکل تمیز کرده و با یک پارچه بدون پرز یا پارچه میکروفایبر پاک کنید.
پیش از جدا کردن لایه‌های محافظ چسب از روی باتری جدید، آن را در جایگاه مخصوص قرار دهید تا از قرارگیری صحیح آن مطمئن شوید. سپس، لایه‌های محافظ چسب را بردارید و هر بخش از باتری را محکم در جای خود فشار دهید.
اگر باتری شما همراه با چسب نیست، آن را با استفاده از چسب‌های مخصوص (که هنگام جدا کردن کش می‌آیند) در جای خود ثابت کنید.
همچنین می‌توانید برای محکم کردن باتری، از نوار چسب دوطرفه قوی (مانند نوار Tesa) استفاده کنید.
منبع: iFixit
