آموزش تعویض جک هدفون مک بوک نئو Neo

این آموزش صرفا برای تعویض قطعه مربوطه میباشد.
مراحل را به ترتیب و با دقت دنبال کنید.

(این آموزش برای افراد متخصص توصیه میشود،اگر نیاز به تعمیر مک بوک خود دارید،کافیست تا با مشاورین ما در مرکز تعمیرات تخصصی سخت افزار تماس بگیرید)

برای تعویض جک هدفونِ خراب یا دارای مشکل (مانند ایجاد صدای خش‌خش) در مک‌بوک نئو (MacBook Neo)، این راهنما را دنبال کنید.

اگر قطعه‌ای از فیش هدفون درون جک شکسته و گیر کرده است، ممکن است بتوانید آن را با استفاده از ابزار مخصوصِ خارج‌سازی قطعات بیرون بیاورید.

برای حفظ ایمنی خود، پیش از شروع مراحل باز کردن دستگاه، شارژ باتری را به زیر ۲۵ درصد برسانید. این کار در صورتی که باتری به‌طور تصادفی در حین تعمیر آسیب ببیند، خطر بروز آتش‌سوزی‌های خطرناک را کاهش می‌دهد. اگر باتری دستگاه شما متورم شده است، اقدامات احتیاطی لازم را رعایت کرده و با استفاده از این راهنما، آن را تعویض نمایید.

مک‌بوک را به‌طور کامل خاموش کنید و در آن را ببندید. تا زمانی که باتری را به‌صورت ممکن جدا کند، در دستگاه را بسته نگه دارید.

تمام کابل‌ها و لوازم جانبی را جدا کنید.

کامپیوتر را روی یک سطح کار تمیز، به‌صورت وارونه (پشت‌ورو) قرار دهید.

با استفاده از یک پیچ‌گوشتی پنج‌پر (Pentalobe) مدل P5، هشت پیچی را که درپوش زیرین را نگه داشته‌اند باز کنید:

شش پیچ به طول ۴.۱ میلی‌متر

دو پیچ به طول ۴.۵ میلی‌متر

هنگام بستن مجدد دستگاه، ابتدا پیچ‌ها را به‌صورت ناقص (شل) جا بزنید تا از هم‌راستا بودن آن‌ها اطمینان حاصل کنید؛ سپس پیش از بستن سایر پیچ‌ها، پیچ‌های موجود در گوشه‌ها (مانند گوشه بالا-راست، پایین-چپ و غیره) را سفت کنید.

درپوش زیرین توسط دو گیره، که یکی در هر طرف قرار دارد، در جای خود نگه داشته شده است.

با استفاده از انگشتان خود، گوشه سمت راستِ بالای درپوش زیرین (نزدیک درگاه‌های USB-C) را بلند کنید تا گیره موجود در لبه سمت راست آزاد شود.

اگر در انجام این کار مشکل دارید، از سرِ تختِ یک ابزار بازکننده (spudger) استفاده کنید تا گوشه را بالا بیاورید؛ به‌طوری که بتوانید آن را با انگشتان خود بگیرید. همچنین می‌توانید یک ابزار مخصوص باز کردن قاب (opening pick) را در امتداد لبه‌ها حرکت دهید تا گیره‌ها آزاد شوند.

همین مراحل را در سمت چپ نیز تکرار کنید تا گیره آن سمت هم آزاد شود.

درپوش زیرین را بردارید.

هنگام نصب مجدد، درپوش زیرین را با سوراخ‌های پیچ آن هم‌تراز کنید، سپس روی دو ضلع کوتاه‌تر فشار دهید تا گیره‌های موجود در هر طرف، در جای خود جا بیفتند.

با استفاده از پیچ‌گوشتی Torx Plus 3IP، دو پیچ ۱.۷ میلی‌متری را که پوشش کانکتور باتری را در جای خود نگه داشته‌اند، باز کنید.

اگرچه در مک‌بوک نئو (MacBook Neo) از پیچ‌های Torx Plus استفاده شده است، اما سری‌های استاندارد Torx نیز کارساز هستند (برای مثال، می‌توانید به‌جای 3IP از T3 استفاده کنید). هنگام باز کردن پیچ‌ها، نیرویی یکنواخت و رو به پایین اعمال کنید تا از هرز شدن (خراب شدن) شیارهای پیچ جلوگیری شود.

از موچین یا انگشتان خود برای برداشتن درپوش کانکتور باتری استفاده کنید.

با استفاده از سرِ تختِ ابزار بازکننده (spudger)، کانکتور فشاری باتری را به سمت بالا اهرم کرده و جدا کنید.

برای اتصال مجدد، کانکتور را به‌دقت روی سوکت آن قرار دهید و به سمت پایین فشار دهید—ابتدا روی یکی از اضلاع کوتاه‌تر و سپس روی ضلع دیگر—تا زمانی که با صدای «کلیک» در جای خود جا بیفتد. سعی نکنید کانکتور را با زور در جای خود قرار دهید. اگر در این کار مشکل دارید، موقعیت آن را اصلاح کرده و دوباره تلاش کنید.

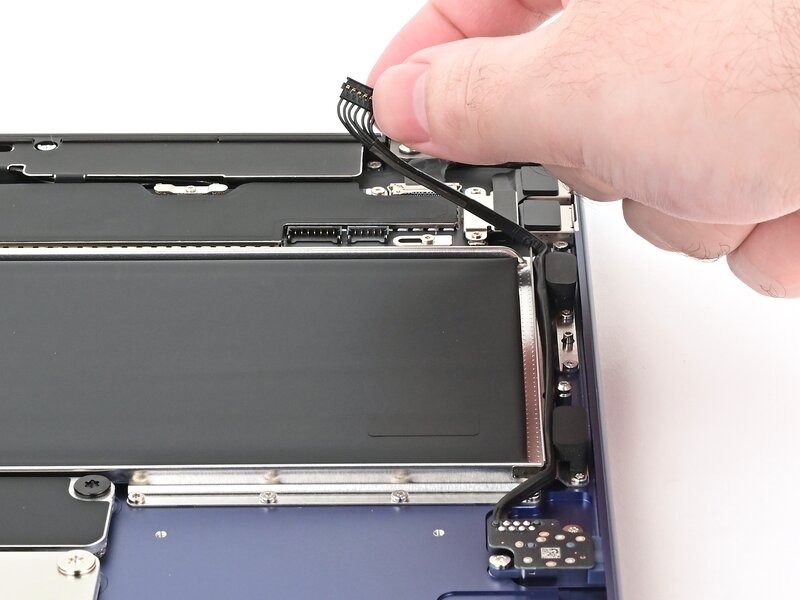

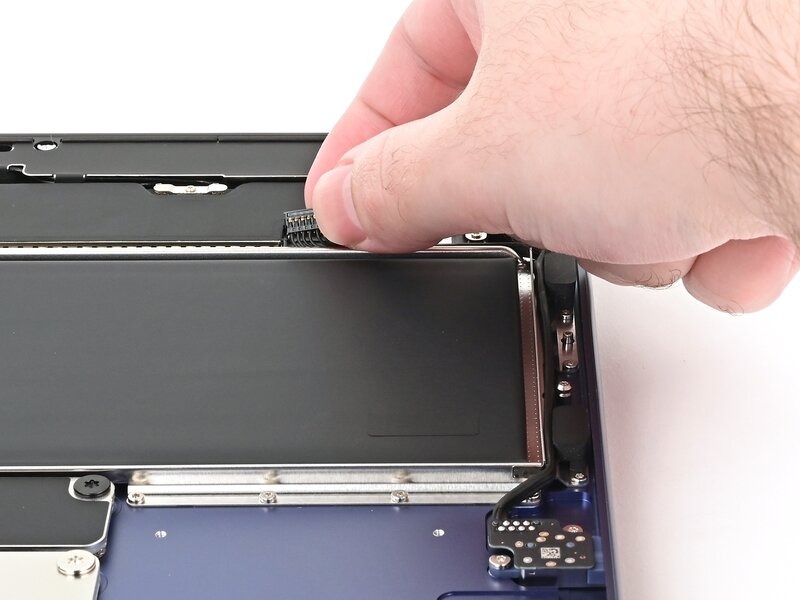

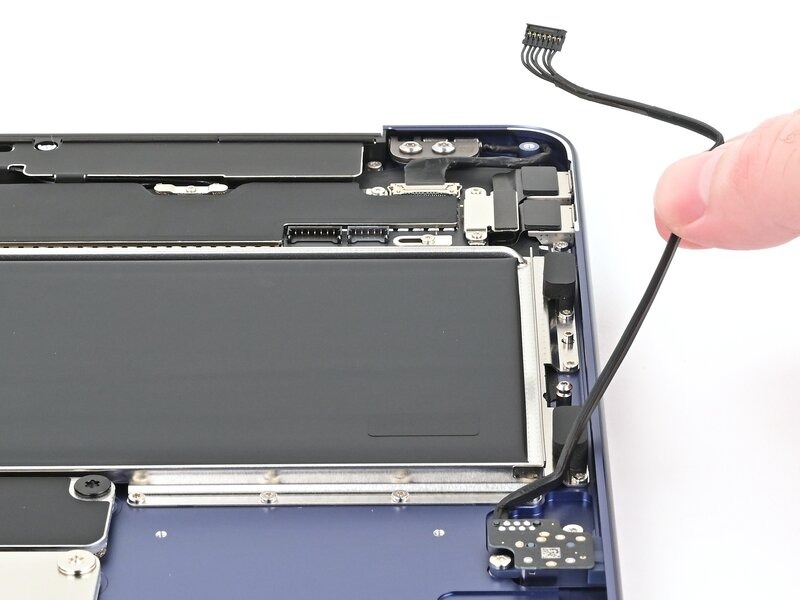

نوک ابزار بازکننده (spudger) را زیر کانکتور جک هدفون — که در سمت راست برد اصلی (logic board) و درست بالای باتری قرار دارد — وارد کنید و آن را مستقیماً به سمت بالا اهرم کنید تا جدا شود.

همین کار را برای جدا کردن کانکتور بلندگوی سمت چپ، که در مجاورت کانکتور جک هدفون قرار دارد، تکرار کنید.

کانکتور بلندگوی سمت راست را که در انتهای دیگر برد منطقی (Logic Board) قرار دارد، جدا کنید.

برای اتصال مجدد، کانکتور را روی سوکت آن تراز کنید و با نوک انگشت یا سرِ تختِ یک ابزار بازکننده (Spudger)، به‌آرامی به سمت پایین فشار دهید تا کاملاً در جای خود بنشیند.
